本實用新型涉及飲用水供水技術，尤其涉及一種自選溫度飲水機。

背景技術：

目前，普通飲水機一般設有兩個水箱，加熱水箱和冷水箱，冷水箱為常溫水箱或者帶制冷功能的冰水箱。加熱水箱和冷水箱各自設置單獨的出水口，使用者用水杯分別接冷水和熱水調配所需溫度的飲用水，然而這種取水方式只能獲取大概溫度的飲用水，配出的水太涼或太燙時水已滿杯難以調整，必要時需要將杯中部分水倒掉，然后補充熱水或涼水進行調整，這樣必然造成浪費。如果水杯是隔熱型的，通常要在飲用時才發覺溫度偏差，難以獲取較為精確的指定溫度的飲用水。

申請號為：201520872896.2的中國實用新型專利，公開了一種具有三個沸水箱的開水飲水機，一個用于燒煮開水提供給另外兩個沸水箱，另外兩個分別用于儲存保溫熱開水和儲存并降溫提供溫開水，只能單獨或者輪流獲取溫開水和熱開水，還是需要手動調配，無法獲取精確溫度的飲用水。其中儲存熱水的沸水箱只能保溫，溫度下降一定幅度后無法在此箱內升溫，無法得到泡茶所需的高溫開水。

技術實現要素：

針對現有技術的不足，本實用新型要解決的技術問題是提供一種可提供任意溫度飲用水的自選溫度飲水機，以便取水直接飲用或取高溫開水用于泡茶。

為了解決上述技術問題，本實用新型所采用的技術方案是：一種自選溫度飲水機，其包括涼水容器、設有加熱器的熱水容器、通過管道對涼水容器和熱水容器注水的供水組件、連接涼水容器底部和熱水容器的底部供應飲用水的調溫配水組件、通過管道與熱水容器頂部連接的蒸發器、與供水組件和調溫配水組件電連接的控制器，涼水容器與熱水容器之間設有輸水管；所述供水組件包括依次連接的進水管、電開關閥、注水管，進水管前端與水源連接，注水管的后端與熱水容器的頂部連接；所述調溫配水組件包括與涼水容器底部連接的涼水接管、與熱水容器底部連接的熱水接管、通過三通與涼水接管和熱水接管尾端貫通連接的飲水接管，所述熱水接管和涼水接管均設有電開關閥以及設于電開關閥前后的探溫頭；所述蒸發器的尾端設有尾氣管，尾氣管末端開口處設有收集冷凝水的集水杯；所述電開關閥和探溫頭均與控制器電連接。

作為本實用新型自選溫度飲水機的技術方案的一種改進，所述進水管中段接入設有電開關閥的入水管，入水管的出水口直接與涼水容器的頂部連通或者通過三通接頭連接于輸水管的中段。

作為本實用新型自選溫度飲水機的技術方案的一種改進，所述注水管中段設有抽水泵。

作為本實用新型自選溫度飲水機的技術方案的一種改進，所述熱水容器位置高于涼水容器，所述輸水管設有電開關閥。

作為本實用新型自選溫度飲水機的技術方案的一種改進，所述輸水管設有吸水泵。

作為本實用新型自選溫度飲水機的技術方案的一種改進，所述飲水接管也設有電開關閥以及前置于電開關閥前后的探溫頭。

作為本實用新型自選溫度飲水機的技術方案的一種改進，所述加熱器為設于熱水容器底部的發熱盤；所述涼水容器四周設有散熱片。

作為本實用新型自選溫度飲水機的技術方案的一種改進，所述涼水容器底部設有冷卻器。

作為本實用新型自選溫度飲水機的技術方案的一種改進，所述熱水容器和涼水容器底部均設有排水管，排水管設有水閥。

作為本實用新型自選溫度飲水機的技術方案的一種改進，所述蒸發器與熱水容器之間設置三通閥并引接直排管，直排管的末端開口于集水杯內。

本實用新型的有益效果在于：通過在熱水容器頂部設置蒸發器，可以將燒開水沸騰產生的水蒸氣冷卻為冷凝水回流或者流出至外置的集水杯，從而可以獲得較高溫度的保證煮開的開水，并且不影響家居或辦公及周圍環境。通過設置控制器以及與其電連接的兩組分別設于熱水接管和涼水接管的電開關閥和探溫頭，反饋獲取即時出水溫度并控制電開關閥的開度，從而控制供水的流量進而得到兩種溫度的飲用水的精確配比，可以精確地調節溫度，從而可以選擇所需任意溫度的飲用水，直接飲用或者用于泡茶，根據個人的口感選擇所需指定溫度的飲用水。

附圖說明

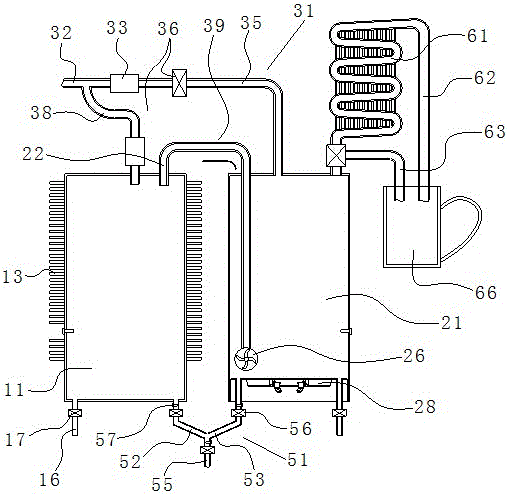

圖1為本實用新型一種自選溫度飲水機第一實施例的結構示意圖。

圖2為本實用新型一種自選溫度飲水機第二實施例的結構示意圖。

具體實施方式

下面結合附圖來進一步說明本實用新型的具體實施方式。

如圖1、圖2所示，本實用新型一種自選溫度飲水機，其包括涼水容器11、設有加熱器的熱水容器21、通過管道對涼水容器11和熱水容器21注水的供水組件31、連接涼水容器11底部和熱水容器21的底部供應飲用水的調溫配水組件51、通過管道與熱水容器21頂部連接的蒸發器61、與供水組件31和調溫配水組件51電連接的控制器，涼水容器11與熱水容器21之間設有輸水管22；所述供水組件31包括依次連接的進水管32、電開關閥33、注水管35，進水管32前端與水源連接，注水管35的后端與熱水容器21的頂部連接；所述調溫配水組件51包括與涼水容器11底部連接的涼水接管52、與熱水容器21底部連接的熱水接管53、通過三通與涼水接管52和熱水接管53尾端貫通連接的飲水接管55，所述熱水接管53和涼水接管52均設有電開關閥56以及設于電開關閥56前后（上游或下游）的探溫頭57；所述電開關閥56和探溫頭57均與控制器電連接。通過設置控制器以及與其電連接的兩組分別設于熱水接管53和涼水接管52的電開關閥56和探溫頭57，反饋獲取即時出水溫度并控制電開關閥56的開度，從而控制供水的流量進而得到兩種溫度的飲用水的精確配比，可以精確地調節溫度，從而可以選擇并獲取所需任意溫度的飲用水，直接飲用或者用于泡茶，根據個人的口感選擇所需指定溫度的飲用水。可選擇飲用的水溫范圍在涼水容器中的水溫與熱水容器內水溫之間。涼水容器11與熱水容器21之間設有輸水管22，可以將燒開的非直飲水或直飲水輸送到涼水容器11進行散熱降溫，獲得涼水以備取用。控制器連接外露的操作面板，通過面板可以設定所需飲用水的溫度。所述蒸發器61的尾端設有尾氣管62，尾氣管62的末端開口處設有收集冷凝水的集水杯66。通過在熱水容器21頂部設置蒸發器61，可以將燒開水沸騰產生的水蒸氣冷卻為冷凝水回流或者流出至外置的集水杯66中，從而可以獲得較高溫度的保證煮開的開水，并且不影響家居或辦公及周圍環境。

更佳地，所述進水管32中段接入設有電開關閥36的入水管38，入水管38的出水口直接與涼水容器11的頂部連通或者通過三通接頭39連接于輸水管22的中段，從而可以通過電開關閥36根據冷水容器11中的水量控制而直接從壓力水源將直飲水注入涼水容器11中，或者增設抽水泵從無壓水源（如桶裝飲用水等）中抽取直飲水，避免燒煮節約能源。其中一個實施方式是入水管38直接接到涼水容器11的頂部，與輸水管22彼此獨立；另一方式是通過設置三通電磁閥接到輸水管22中段，選擇性地從入水管38或者通過輸水管從熱水容器中抽吸而獲取飲用水，熱水容器21傳送過來的是經過燒煮沸騰的開水。第二種方式可以隨用戶喜好而選擇使用是否經過燒煮的水，如果原始水源的普通自來水，則必須選擇經過燒煮的水。圖1所示的第一實施例與圖2所示的第二實施例的區別在于入水管接入涼水容器的結構不同。

更佳地，所述注水管35中段設有抽水泵36，便于抽取無壓力水源的飲用水，如桶裝飲用水等。

更佳地，所述熱水容器21位置高于涼水容器11，所述輸水管22設有電開關閥，電開關閥打開，熱水容器21的水在重力作用下往低處流動，進入涼水容器11中。

更佳地，所述輸水管22設有吸水泵26，兩個水容器可以并排設置，方便設備的空間布置，也可以將經過燒煮沸騰的開水從熱水容器21輸送到涼水容器11內。

更佳地，所述飲水接管55也設有電開關閥56以及前置于電開關閥前后的探溫頭57，檢測出水處的溫度是否與所選擇的溫度一致，若有偏差則反饋至控制器進行修正，調節出水量的配比，從而使所取飲用水的水溫更加精確。

更佳地，所述加熱器為設于熱水容器底部的發熱盤28，對熱水容器21內的水進行加熱處理。所述涼水容器11四周設有散熱片13，便于使輸入的開水可以快速降溫得到需要的溫水或涼水。

更佳地，所述涼水容器11底部設有冷卻器，進一步加速水溫的降低。

更佳地，所述熱水容器21和涼水容器11底部均設有排水管16，排水管16設有水閥17，便于定期清洗兩個水容器的內部，使得飲用水更加清潔衛生。

更佳地，蒸發器61與熱水容器21之間設置三通閥并引接直排管63，直排管63的末端開口于集水杯66內，用戶可以選擇通過蒸發器61將噴出的水蒸氣冷凝回收并回流至熱水容器21內，或者選擇通過直排管63直接排到集水杯66中。

以上所揭露的僅為本實用新型的優選實施例而已，當然不能以此來限定本實用新型之權利范圍，因此依本實用新型申請專利范圍所作的等同變化，仍屬本實用新型所涵蓋的范圍。
