本實用新型涉及一種鋼瓶柜。
背景技術:
公開號為CN104997300A,該發明公開了一種鋼瓶柜,包括柜體、柜門、安置板和楔形板,所述安置板水平設置安裝在所述柜體內,所述安置板的前端端面設有兩個弧形容槽,所述柜體底板頂面上設有兩個安裝槽,兩個所述安裝槽的位置分別與兩個所述弧形容槽位置對應,所述柜體頂板設有兩個通孔,兩個所述通孔為別與兩個所述弧形容槽位置對應,所述楔形板安裝在所述柜體底板前端面。其不足之處是:所述楔形板為單獨使用,缺少靈活性。
技術實現要素:
本實用新型的目的就是為了解決背景技術中的問題,提供一種鋼瓶柜。
為達到上述目的,本實用新型采用如下技術方案:一種鋼瓶柜,包括柜體和柜門,所述柜體的下端前側設有引導坡板,所述柜體內部底側的前端設有橫向槽口,橫向槽口內橫向設置有鉸軸,所述引導坡板的后端與鉸軸鉸接,其前端的下側設有緩沖墊,所述引導坡板后端向下卷曲構成筒狀端部,所述鉸軸貫穿筒狀端部,其兩端與橫向槽口的兩端連接。
對于本實用新型的一種優化,筒狀端部內設套管,所述鉸軸貫穿套管后與橫向槽口的兩端連接。
對于本實用新型的一種優化,所述引導坡板的上側面設有防滑壓花結構。
對于本實用新型的一種優化,所述緩沖墊呈橫條形,緩沖墊的下側橫向設有槽,槽內設有若干連接孔,引導坡板上設有若干與連接孔相對設置的通孔,引導坡板通過螺栓穿過通孔以及連接孔后與螺母旋接固定。
對于本實用新型的一種優化,槽內平墊有連接板,連接板上設有若干與連接孔相對設置的孔,所述螺栓穿過該孔后通過螺母旋接。
對于本實用新型的一種優化,所述橫向槽口的兩端設有銜接塊,銜接塊的上側設有U形連接槽口,所述鉸軸的兩端嵌接于連接槽口內。
對于本實用新型的一種優化,所述引導坡板繞著鉸軸收納于柜門內。
本實用新型與背景技術相比,具有結構合理,制作方便,將引導坡板于柜體結合為一體,并且所述引導坡板繞著鉸軸能夠收納于柜門內,不僅減少不必要空間占用,而且在收納引導坡板于柜門內之后,可以作為鋼瓶的前側支撐;使用非常方便,在開啟柜門后,即可打開引導坡板;緩沖墊設置,其目的一方面在于打開引導坡板并且其前端接觸地面時,不會有刺耳的撞擊聲,另一方面使得引導坡板更加平穩;筒狀端部內設套管,所述鉸軸貫穿套管后與橫向槽口的兩端連接,其目的在于引導坡板收納及展開更加靈活、使用更加可靠;槽及槽內連接板設置,其目的在于使得緩沖墊連接穩固、可靠,不易掉落。
附圖說明
圖1是鋼瓶柜引導坡板呈展開狀態的側剖面結構示意圖。

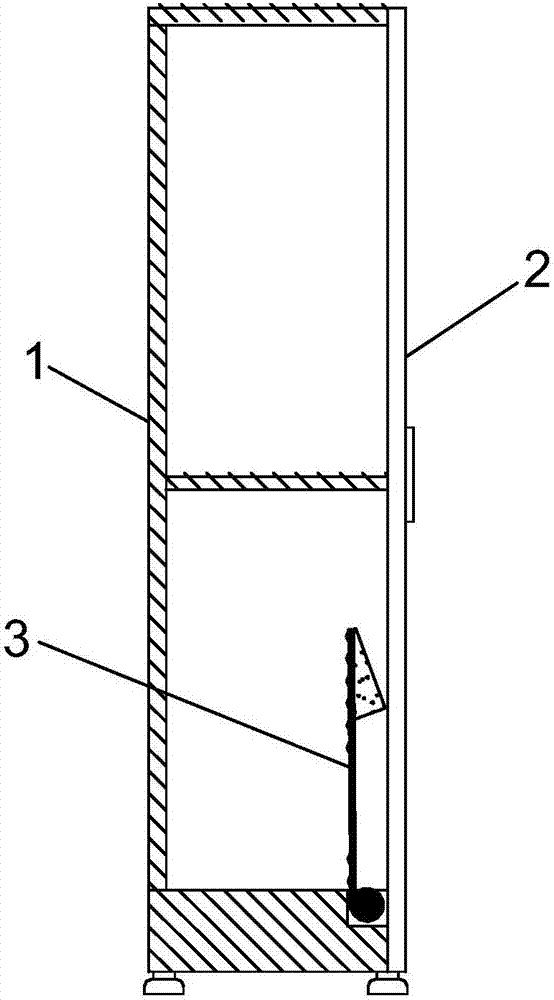

圖2是鋼瓶柜引導坡板呈收折狀態的側剖面結構示意圖。
圖3是A放大圖。
圖4是B放大圖。
圖5是引導坡板的截面示意圖。
圖6是C向視圖。
圖7是引導坡板與鋼瓶柜的柜體連接示意圖。
圖8是引導坡板、鉸軸、緩沖墊及套管的結構示意圖。
具體實施方式
實施例1:參照圖1-8。一種鋼瓶柜,包括柜體1和柜門2,所述柜體1的下端前側設有引導坡板3,所述柜體1內部底側的前端設有橫向槽口11,橫向槽口11內橫向設置有鉸軸5,所述引導坡板3的后端與鉸軸5鉸接,其前端的下側設有緩沖墊4,所述引導坡板3后端向下卷曲構成筒狀端部31,所述鉸軸5 貫穿筒狀端部31,其兩端與橫向槽口11的兩端連接。筒狀端部31內設套管6,所述鉸軸5貫穿套管6后與橫向槽口11的兩端連接。所述引導坡板3的上側面設有防滑結構32。所述緩沖墊4呈橫條形,緩沖墊4的下側橫向設有槽41,槽 41內設有若干連接孔,引導坡板3上設有若干與連接孔相對設置的通孔,引導坡板3通過螺栓42穿過通孔以及連接孔后螺母43旋接固定。槽41內平墊有連接板44,連接板44上設有若干與連接孔相對設置的孔,所述螺栓42穿過該孔后通過螺母43旋接。所述橫向槽口11的兩端設有銜接塊7,銜接塊7的上側設有U形連接槽口71,所述鉸軸5的兩端嵌接于連接槽口71內。所述引導坡板3 繞著鉸軸收納于柜門2內。柜體1底部四只角上分別設置有支腳8。
需要理解到的是:本實施例雖然對本實用新型作了比較詳細的說明,但是這些說明,只是對本實用新型的簡單說明,而不是對本實用新型的限制,任何不超出本實用新型實質精神內的發明創造。
