本實用新型涉及一種嬰兒背帶，尤其指一種座椅式嬰兒背帶的腰凳的結構改進。

背景技術：

目前，嬰兒背帶的使用，讓越來越多為人父母的雙手從抱孩子的狀況中解放出來，這不僅幫父母省力，幼兒也能與父母有更多的身體接觸，這會使幼兒很有安全感，父母也可以隨時觀察幼兒的情況，做到心中有數。目前，一種嬰兒的座椅式嬰兒背帶越來越受人們的歡迎，該座椅式嬰兒背帶的腰凳為固定式結構。因嬰兒大、小、胖、瘦體型大為不同，因此市面上同類產品的座椅式嬰兒背帶僅凳面就需要多種不同規格的尺寸，來滿足所有顧客的要求。更為不便的是，嬰兒的生長發育狀態一直在變化，因固定式結構的腰凳不能調節，其中造成的浪費不容忽視。

技術實現要素：

針對現有技術中存在的問題，本實用新型提供一可調式腰凳。該腰凳調節自如，根據不同孩子的體型調節腰凳凳面的大小，使孩子坐在腰凳上更舒適。

為實現上述目的，本實用新型技術方案為：

一種嬰兒背帶的可調式腰凳，所述嬰兒背帶包括腰凳，及連接該腰凳的大身片和腰帶；還包括有連接腰凳和大身片的調節組件，和固定連接腰凳和大身片的固定組件；所述的腰凳包括一腰凳本體，及一固定連接在該腰凳本體的調節舌帶； 所述的大身片包括一大身片本體，及固定連接在該大身片本體上的調節套；所述的調節舌帶穿套在該調節套中；所述的調節組件包括一調節帶組件和一魔術貼組件；所述的調節帶組件是由分別固定連接在大身片和腰凳上的調節帶對應扣接而成；所述魔術貼組件的子母面的一面固定在腰凳本體上，對應貼合的另一面分別固定在調節套和調節舌帶上；所述的固定組件包括對應設置在腰凳本體和調節舌帶上的扣鈕。

如上所述的一種嬰兒背帶的可調式腰凳，所述魔術貼設在調節套的反面，調節套的正面設有軟墊。

如上所述的一種嬰兒背帶的可調式腰凳，所述腰帶是由左、右腰帶通過魔術貼可調節連接而成。

上述技術方案的有益之處在于：

本實用新型嬰兒背帶適合于不同發育階段、不同體型嬰兒，是通過設置在腰凳與大身片之間的調節帶組件與魔術貼組件來實現大身片與腰凳的相對位置與相對固定。并通過設置在腰凳本體和調節舌帶上的扣鈕進一步加固大身片與腰凳的連接，保證嬰兒的安全。設置在調節套的正面的軟墊配合腰凳形成一舒舒服服的座墊，托著幼兒享受在大人懷中的感覺。 通過魔術貼來調整腰帶的大小，減輕大人的腰力負擔，使用起來更為舒適、省力。

附圖說明

此處所說明的附圖用來提供對本實用新型的進一步理解，構成本實用新型的一部分，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

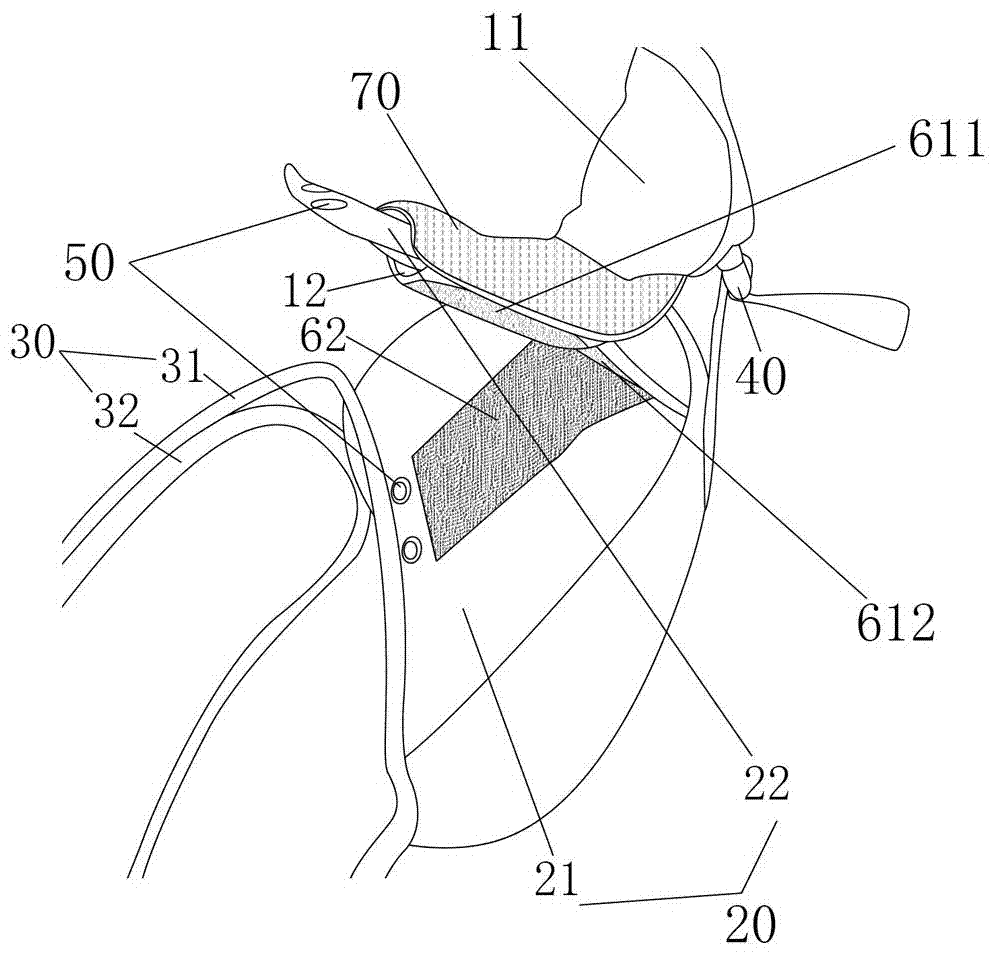

圖1是本實用新型嬰兒背帶的立體結構示意圖一；

圖2是本實用新型嬰兒背帶的立體結構示意圖二。

具體實施方式

為了使本實用新型所要解決的技術問題、技術方案及有益效果更加清楚、明白，以下結合附圖和實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅用以解釋本實用新型，并不用于限定本實用新型。

如圖1、2所示的一種嬰兒背帶的可調式腰凳，適用于座椅式嬰兒背帶，該座椅式嬰兒背帶的肩帶（圖中未示出）連接著大身片，口水巾（圖中未示出）套在肩帶上面，并可拆卸附著在大身片上，所述大身片10可調節連接到腰凳20，所述腰凳20連接腰帶30。

本實用新型腰凳20包括一腰凳本體21，及一固定連接在該腰凳本體21的調節舌帶22。

本實用新型大身片10包括一大身片本體11，及固定連接在該大身片本體11上的調節套12。所述的調節舌帶22穿套在該調節套12中，以調節大身片10與腰凳20的位置。

本實用新型嬰兒背帶設有連接腰凳20和大身片10的調節組件，和固定連接腰凳20和大身片10的固定組件。

所述的調節組件包括一調節帶組件40和一魔術貼組件60。所述的調節帶組件40是由固定連接在大身片10左右兩側的上調節帶41，和固定連接在腰凳20左右兩側的下調節帶42對應扣接而成的。所述魔術貼組件60的子母面的一面固定在腰凳本體20上，對應貼合的另一面分別固定在調節套12和調節舌帶22上。在本實施例中，所述魔術貼的圓毛面62固定在腰凳本體20上，魔術貼的刺毛面61固定在調節套12和調節舌帶22上，也就是在所述的調節套12和調節舌帶22上分別對應固定有第一刺毛面611和第二刺毛面612。本實用新型通過設置在腰凳20與大身片10之間的調節帶組件與魔術貼組件來實現大身片10與腰凳20的相對位置與相對固定，使本實用新型背帶不需要配備多種規格尺寸就能滿足不同發育階段、不同體型嬰兒的需要。

所述的固定組件，包括對應設置在腰凳本體20和調節舌帶22上的扣鈕50，進一步加固大身片10與腰凳20的連接，保證嬰兒的安全。

本實用新型腰帶30是由左、右腰帶31、32通過魔術貼可調節連接而成。通過魔術貼來調整腰帶30的大小，減輕大人的腰力負擔，使用起來更為舒適、省力。

如圖2所示，本實用新型調節套12的第一刺毛面611設置在調節套的反面，而調節套12的正面為無紡布軟墊70，配合腰凳20形成一舒舒服服的座墊，為嬰兒帶來更舒適的享受。

上述說明示出并描述了本實用新型的優選實施例，如前所述，應當理解本實用新型并非局限于本文所披露的形式，不應看作是對其他實施例的排除，而可用于各種其他組合、修改和環境，并能夠在本文所述實用新型構想范圍內，通過上述教導或相關領域的技術或知識進行改動。而本領域人員所進行的改動和變化不脫離本實用新型的精神和范圍，則都應在本實用新型所附權利要求的保護范圍內。
