本實用新型涉及清洗裝置，特別是一種洗碗整機設備。

背景技術：

洗碗機是自動清洗碗、筷、盤、碟、刀、叉等餐具的設備，按結構可分為箱式和傳送式兩大類。洗碗機為餐廳、賓館、機關單位食堂的炊事人員減輕了勞動強度，提高了工作效率，增進清潔衛生。但是現有的洗碗機往往存在著很大的局限性，并且工作效率還很低下，所以設計一種自動化的洗碗機整機就顯得尤為重要。

技術實現要素：

本實用新型需要解決的技術問題是通過在浸洗槽內設置電加熱管，利用熱水與超聲波振動進行配合去污，大大提高了其的去污效率；提供一種洗碗整機設備。

為解決上述的技術問題，本實用新型的結構包括除渣裝置、浸洗裝置、精洗裝置和網帶輸送機，所述的除渣裝置、浸洗裝置和精洗裝置從左到右依次連接，所述的網帶輸送機依次從除渣裝置、浸洗裝置和精洗裝置中穿過，所述的除渣裝置包括除渣支架、第一外罩體、第一噴水管、第一儲水箱、自動除渣機構和第一真空高壓水泵，所述的第一外罩體安裝在除渣支架上，所述的第一外罩體的左右兩端呈敞開狀，所述的網帶輸送機中位于除渣裝置內的傳送網帶從第一外罩體中穿過，所述的第一外罩體的內側壁上安裝有第一噴水管，所述的第一噴水管通過第一真空高壓水泵與第一儲水箱相連，所述的第一儲水箱安裝在除渣支架上，所述的自動除渣機構位于第一噴水管處的網帶輸送機的下方；所述的浸洗裝置包括浸洗支架、浸洗槽、超聲波振動器和超聲波發生器，所述的浸洗槽安裝在浸洗支架上，所述的網帶輸送機中位于浸洗裝置內的傳送網帶浸沒在浸洗槽內，所述的超聲波振動器安裝在浸洗槽內上下兩條傳送網帶之間，所述的超聲波發生器位于超聲波振動器的正下方，所述的超聲波發生器安裝在浸洗支架上；所述的精洗裝置包括精洗支架、第二外罩體、第二噴水管、第二儲水箱和第二真空高壓水泵，所述的第二外罩體安裝在精洗支架上，所述的第二外罩體的左右兩端呈敞開狀，所述的網帶輸送機中位于精洗裝置內的傳送網帶從第二外罩體中穿過，所述的第二外罩體的內側壁上安裝有第二噴水管，所述的第二噴水管通過第二真空高壓水泵與第一儲水箱相連。

進一步：所述的第一外罩體以及第二外罩體的左右兩端都設置有擋水簾。

又進一步：所述的浸洗槽內安裝有電加熱管。

又進一步：所述的除渣支架、浸洗支架以及精洗支架的底部都設置有滑輪。

再進一步：所述的自動除渣機構包括除渣箱體、上支撐罩體、網帶輸送裝置和傳動電機，所述的除渣箱體傾斜放置，所述的除渣箱體的頂部敞開，所述的除渣箱體的底部開設有兩個出水口，所述的兩個出水口分別設置在除渣箱體上下兩端的底部，所述的除渣箱體最上端的側壁上開設有出渣口，所述的上支撐罩體安裝在除渣箱體上端的上方，所述的除渣箱體的下端位于第一噴水管處的網帶輸送機的下方，所述的網帶輸送裝置安裝在除渣箱體內，所述的網帶輸送裝置也呈傾斜設置，所述的網帶輸送裝置的傾斜角度與除渣箱體的傾斜角度相匹配，所述的傳動電機安裝在上支撐罩體內，所述的傳動電機與網帶輸送裝置相連。

采用上述結構后，本實用新型通過在浸洗槽內設置電加熱管，利用熱水與超聲波振動進行配合去污，大大提高了其的去污效率；提供一種洗碗整機設備；并且本設計還具有結構簡單、易于制造和實用高效的優點。

附圖說明

下面結合附圖和具體實施方式對本實用新型作進一步詳細的說明。

圖1為本實用新型的結構示意圖。

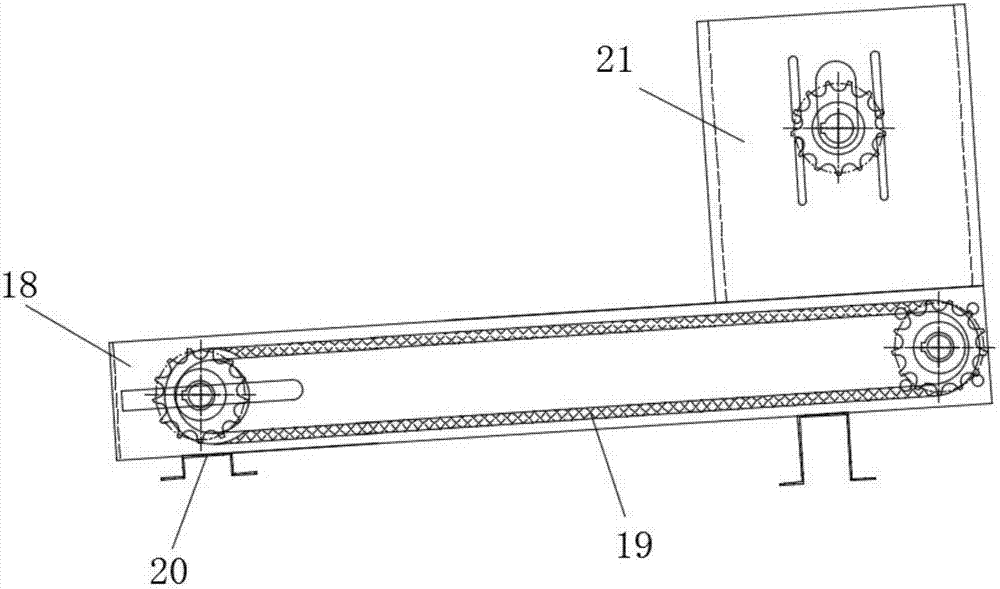

圖2為自動除渣機構的結構示意圖。

具體實施方式

如圖1所示的一種洗碗整機設備，包括除渣裝置、浸洗裝置、精洗裝置和網帶輸送機7，所述的除渣裝置、浸洗裝置和精洗裝置從左到右依次連接，所述的網帶輸送機7依次從除渣裝置、浸洗裝置和精洗裝置中穿過，所述的除渣裝置包括除渣支架1、第一外罩體3、第一噴水管6、第一儲水箱2、自動除渣機構4和第一真空高壓水泵5，所述的第一外罩體3安裝在除渣支架1上，所述的第一外罩體3的左右兩端呈敞開狀，所述的網帶輸送機7中位于除渣裝置內的傳送網帶從第一外罩體3中穿過，所述的第一外罩體3的內側壁上安裝有第一噴水管6，所述的第一噴水管6通過第一真空高壓水泵5與第一儲水箱2相連，所述的第一儲水箱2安裝在除渣支架1上，所述的自動除渣機構4位于第一噴水管6處的網帶輸送機7的下方；所述的浸洗裝置包括浸洗支架8、浸洗槽9、超聲波振動器10和超聲波發生器11，所述的浸洗槽9安裝在浸洗支架8上，所述的網帶輸送機7中位于浸洗裝置內的傳送網帶浸沒在浸洗槽9內，所述的超聲波振動器10安裝在浸洗槽9內上下兩條傳送網帶之間，所述的超聲波發生器11位于超聲波振動器10的正下方，所述的超聲波發生器11安裝在浸洗支架8上；所述的精洗裝置包括精洗支架13、第二外罩體15、第二噴水管16、第二儲水箱14和第二真空高壓水泵17，所述的第二外罩體15安裝在精洗支架13上，所述的第二外罩體15的左右兩端呈敞開狀，所述的網帶輸送機7中位于精洗裝置內的傳送網帶從第二外罩體15中穿過，所述的第二外罩體15的內側壁上安裝有第二噴水管16，所述的第二噴水管16通過第二真空高壓水泵17與第一儲水箱2相連。工作時，把需要清洗的餐具放置在網帶輸送機7的左端上，餐具隨著網帶輸送機7進入第一外罩體3內，啟動第一真空高壓水泵5利用第一噴水管6對餐具進行沖洗，沖洗所產生的廢水穿過網帶輸送機7中的傳送網帶掉落進自動除渣機構4內，利用自動除渣機構4對沖洗廢水進行再處理；經過除渣的餐具隨著網帶輸送機7進入浸洗槽9內，餐具在超聲波振動的作用下進行去污；浸洗完畢后隨著網帶輸送機7進入第二外罩體15，啟動第二真空高壓水泵17利用第二噴水管16對餐具繼續進行清洗。本設計具有結構簡單、易于制造和實用高效的優點。

本設計中的第一外罩體3以及第二外罩體15的左右兩端都設置有擋水簾。本實用新型通過此設計防止在除渣和精洗時水流從第一外罩體3以及第二外罩體15兩端的敞開處飛出，防止對周圍環境造成二次污染。

如圖1所示的浸洗槽9內安裝有電加熱管12。本設計通過電加熱管12對浸洗槽9內的水進行加熱，利用熱水配合超聲波振動大大提高了其的去污能力。

如圖1所示的除渣支架1、浸洗支架8以及精洗支架13的底部都設置有滑輪。本實用新型通過此設計起到了便于對其進行運輸?shù)淖饔茫奖懔税惭b。

如圖1和圖2所示的自動除渣機構4包括除渣箱體18、上支撐罩體21、網帶輸送裝置和傳動電機，所述的除渣箱體1傾斜放置，所述的除渣箱體18的頂部敞開，所述的除渣箱體18的底部開設有兩個出水口20，所述的兩個出水口20分別設置在除渣箱體18上下兩端的底部，所述的除渣箱體18最上端的側壁上開設有出渣口，所述的上支撐罩體21安裝在除渣箱體18上端的上方，所述的除渣箱體18的下端位于第一噴水管6處的網帶輸送機7的下方，所述的網帶輸送裝置安裝在除渣箱體18內，所述的網帶輸送裝置也呈傾斜設置，所述的網帶輸送裝置的傾斜角度與除渣箱體18的傾斜角度相匹配，所述的傳動電機安裝在上支撐罩體21內，所述的傳動電機與網帶輸送裝置相連。廢水從除渣箱體18的下端上方倒下，臟水會直接穿過過濾網帶19掉落進除渣箱體18內，并從出水口20排出，廢渣則停留在傳送網帶上并隨著其向上運動，從出渣口排出。本實用新型使除渣箱體和網帶輸送裝置傾斜設置，通過此設計防止積蓄清洗用水，并且使臟水更易排除，增加了其的實用性能。

本設計中的網帶輸送裝置包括過濾網帶19、第一轉動軸、第二轉動軸、第一傳動鏈輪、第二傳動鏈輪和第一鏈條，所述的第一轉動軸和第二轉動軸分別活動連接在除渣箱體18的上下兩端內，所述的第一轉動軸以及第二轉動軸分別連接在過濾網帶的兩端內并與其相接觸，所述的第一傳動鏈輪安裝在第一轉動軸上，所述的第二傳動鏈輪安裝在第二轉動軸上，所述的第一鏈輪通過第一鏈條與第二鏈輪相連，所述的傳動電機通過傳動機構與第一轉動軸相連；所述的傳動機構包括驅動鏈輪、從動鏈輪和第二鏈條，所述的驅動鏈輪安裝在傳動電機的出軸端上，所述的從動鏈輪安裝在第一轉動軸上，所述的驅動鏈輪通過第二鏈條與從動鏈輪相連。本設計具有結構簡單、易于制造和實用高效的優點。
