本實用新型屬于船舶的技術領域，具體涉及一種水密門。

背景技術：

目前,美國相關標準水密門設計于20世紀50年代初，不僅安裝、維護成本高，而且對于如今的需求而言，其重量過高。這種水密門的單門安裝成本約為7,500美元。由于它在功能和防腐蝕等方面表現欠佳、水密性程度不高，因此工作人員要經常對它進行維護保養。

上述論述內容目的在于向讀者介紹可能與下面將被描述和/或主張的本實用新型的各個方面相關的技術的各個方面，相信該論述內容有助于為讀者提供背景信息，以有利于更好地理解本實用新型的各個方面，因此，應了解是以這個角度來閱讀這些論述，而不是承認現有技術。

技術實現要素：

本實用新型的目的在于避免現有技術中的不足而提供一種水密門，其重量輕，密封性好。

本實用新型的目的通過以下技術方案實現：

提供一種水密門，包括門框和門板，所述門板的一側通過鉸鏈鉸接在門框上，所述門板的另一側與門框之間設置有鎖緊機構，所述門框和門板之間設置有密封條，所述門板包括平行間隔設置的內門板和外門板，所述內門板與外門板之間設置有網格支撐板，內門板與外門板的側邊之間設置有包板。

其中，所述鎖緊機構包括至少兩個，各個鎖緊機構通過聯動桿連接，所述門板上設置有用于驅動聯動桿的鎖緊手柄。

其中，所述網格支撐板由若干塊相互垂直的橫板和豎板組成。

其中，所述網格支撐板的橫板和豎板上設置有減重孔。

其中，所述門板上設置有觀察窗。

其中，所述門板上設置有門把手。

其中，所述內門板、外門板、網格支撐板和包板為不銹鋼板，各板之間通過焊接連接。

由于采用了上述的結構，本實用新型提供的水密門包括門框和門板，所述門板的一側通過鉸鏈鉸接在門框上，所述門板的另一側與門框之間設置有鎖緊機構，所述門框和門板之間設置有密封條，所述門板包括平行間隔設置的內門板和外門板，所述內門板與外門板之間設置有網格支撐板，內門板與外門板的側邊之間設置有包板。本實用新型的門板采用空心三明冶結構，大大減少了重量，并可通過高速、高精度、自動化的激光切割和焊接工藝，采用防腐蝕鋼材打造，使該水密門具有良好的密封效果和閉鎖機制，其插入式安裝工藝降低了變形風險。

附圖說明

利用附圖對本實用新型作進一步說明，但附圖中的實施例不構成對本實用新型的任何限制，對于本領域的普通技術人員，在不付出創造性勞動的前提下，還可以根據以下附圖獲得其它的附圖。

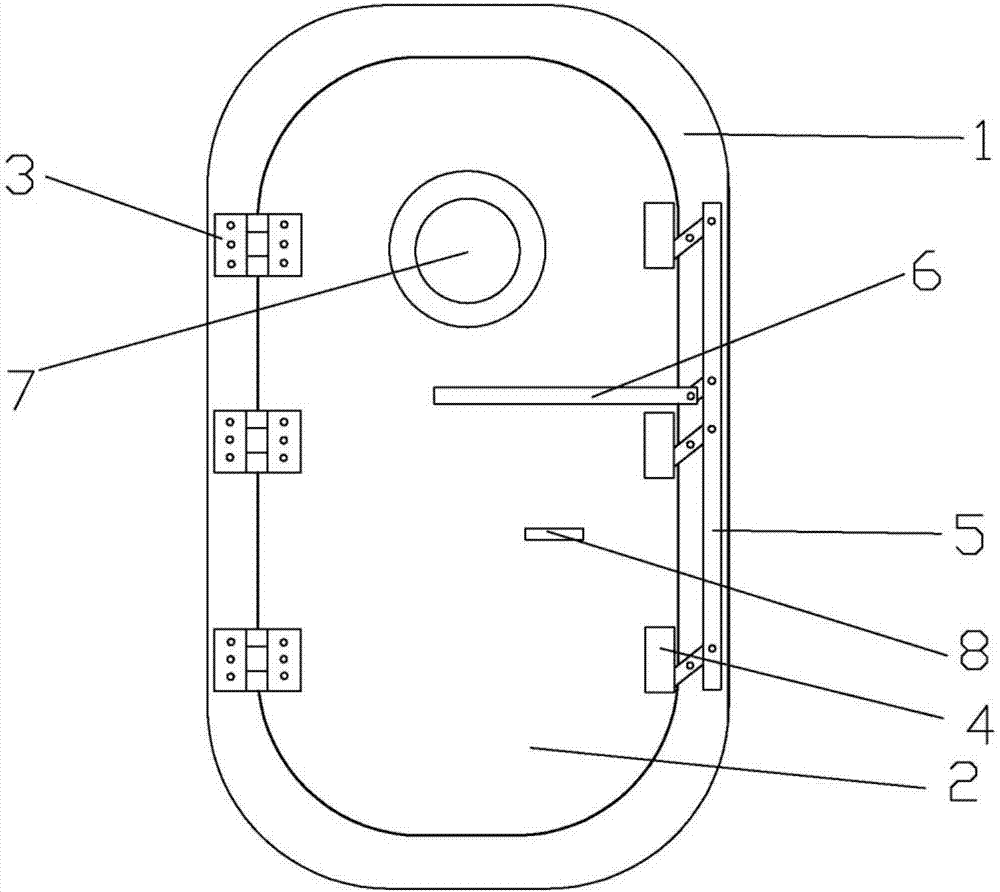

圖1是水密門的結構示意圖。

圖2是門板的結構示意圖。

圖3是網格支撐板的結構示意圖。

具體實施方式

為了使本領域的技術人員更好地理解本實用新型的技術方案，下面結合附圖和具體實施例對本實用新型作進一步詳細的描述，需要說明的是，在不沖突的情況下，本申請的實施例及實施例中的特征可以相互組合。

如圖1至圖3所示，本實用新型所述的提供一種水密門，包括門框1和門板2，所述門板2上設置有觀察窗7和門把手8。所述門框1和門板2之間設置有密封條，所述門板2的一側通過鉸鏈3鉸接在門框1上，所述門板2的另一側與門框1之間設置有鎖緊機構4，所述鎖緊機構4包括至少兩個，各個鎖緊機構4通過聯動桿5連接，所述門板2上設置有用于驅動聯動桿5的鎖緊手柄6。通過鎖緊手柄6可驅動聯動桿5，帶動所有的鎖緊機構4進行鎖緊或解鎖。所述門板2包括平行間隔設置的內門板21和外門板22，所述內門板21 與外門板22之間設置有網格支撐板23，內門板21與外門板22的側邊之間設置有包板，所述內門板21、外門板22、網格支撐板23和包板為不銹鋼板，各板之間通過焊接連接。所述網格支撐板23由若干塊相互垂直的橫板和豎板組成，所述網格支撐板23的橫板和豎板上設置有減重孔24。

為確保該水密門的結構完整性，進行了大量的有限元分析，分析的結果是將加強構件的高度增加到1.3英寸，將面層薄板的厚度增加到0.048英寸，以提高其剛度和強度。工作人員按加強構件的中性軸在居中位置通過激光切割工藝切割出了小孔，從而達到減少補重的目的。

在對設計原型進行實驗室測試的過程中，這款新型的水密門在15磅每平方英寸的壓力、過載50％的工況下經過了多次靜水壓測試，這些測試未發現水密門產生永久變形、機械故障或功能故障。

這款新型水密門的重量(包括門框)為213磅，與尺寸規格為26in.×66 in.的10psi美國海軍標準快速自關式水密門相比，減重幅度高達27％。

上面的描述中闡述了很多具體細節以便于充分理解本實用新型，但是，本實用新型還可以采用其他不同于在此描述的其他方式來實施，因此，不能理解為對本實用新型保護范圍的限制。

總之，本實用新型雖然列舉了上述優選實施方式，但是應該說明，雖然本領域的技術人員可以進行各種變化和改型，除非這樣的變化和改型偏離了本實用新型的范圍，否則都應該包括在本實用新型的保護范圍內。
