本發明涉及通過抽吸進行清潔的家用電器的領域,比如用于從表面吸取灰塵和/或流體和/或污物的真空吸塵器、電掃帚或多用途桶式真空吸塵器。更具體地,本發明涉及將被安裝到上述家用電器上的吸頭的底板。
背景技術:
已知的是,通過抽吸進行清潔的真空吸塵器、電掃帚或類似家電包括從表面吸取灰塵、流體或污物的吸頭。在家用電器領域,該吸頭通常被稱為“刷子”。所以,對于本文而言,“吸頭”和“刷子”被認為是等同的。此外,對本文而言,術語“真空吸塵器”具有廣泛的含義,從而包括所有通過抽吸進行清潔的專業設備或家用設備。所以,術語“真空吸塵器”將包含真空吸塵器、電掃帚、所謂的多用途桶式真空吸塵器、家用或工業的集中抽吸系統以及提供蒸汽抽吸的設備。
已知的吸頭基本上包括:被定形以具有至少一個朝待真空抽吸表面敞開的底板通道的底板,在使用期間被連接到底板并與底板通道流體連通的抽吸通道,以及任選的被連接到底板/抽吸通道組件的覆蓋體。抽吸通道的另一端通常通過可旋轉接頭與抽吸管連通。還已知其中抽吸通道在使用期間被連接到覆蓋體的吸頭。
為了避免對本文和權利要求中頻繁出現的某些詞語的誤讀,以下給出了多個定義:
–詞語吸頭的“寬度”將被理解為不含覆蓋體的吸頭的最大尺寸(或輪廓),并且基本上平行于底板通道的縱軸線(或主縱軸線)進行計算;
–詞語“抽吸效率”將基本上被理解為已真空抽吸材料與待真空抽吸材料的百分數比值;真空抽吸測試按照標準en60312-1:2013-05的規定被執行。
gb2496663a公開了一種真空吸塵器的吸塵器頭。
wo2005/096907a1公開了一種表面清潔設備。
us2014/033473a1公開了一種用于真空吸塵器的地板工具。
gb2471918a公開了一種表面處理頭。
盡管在市面上能獲得多種高效地從表面上吸取灰塵和/或流體和/或污物的不同吸頭,但是本申請人已經注意到仍然需要改善已有吸頭的性能。具體地,本申請人已經注意到需要提高在地毯、地墊、門墊、席墊或類似物上以及在硬質且基本光滑的表面(比如由大理石、水泥、樹脂、瓷磚、木地板或類似物構成的地板)上的抽吸效率。
多年來,制造商們在不使功耗增大的情況下通過提高電機輸出改善真空吸塵器的性能。通過高抽真空功率也可以在不對真空吸塵器刷子的各種零件進行優化的前提下實現最佳的抽吸性能。
目前,已經頒布的旨在降低家電領域中功耗的現有標準導致家用電器的功率大幅下降,所以需要優化零件從而保證性能水平與之前的產品相當。
技術實現要素:
本申請人已經提出了基本改善常規吸頭在地毯、地墊、門墊、席墊或類似物上的抽吸效率的目標。
在本文中,本申請人提出了提供一種被定形從而在抽吸功率保持不變的情況下提供比裝備現有抽吸板的吸頭具有更好抽吸性能的底板的目標。
根據本申請人,可以利用一種能夠降低由底板與待真空抽吸表面之間的糟糕貼合所造成的抽吸損失的吸頭,來實現前述目標以及其他目標。
根據本發明的第一方面,真空吸塵器的底板包括:被配置以指向待真空抽吸表面的下表面、相對的上表面、以及朝待真空抽吸表面敞開的底板通道,
其中底板通道包括前緣和后緣,
其中所述下表面由單個表面構成,所述單個表面由包括前側、后側和兩個橫側的周界限定,除了是被配置為從所述待真空抽吸表面吸取灰塵和/或流體和/或污物的唯一孔的所述底板通道之外,所述單個表面被完全封閉,其中在使用期間,所述底板被連接到抽吸通道且所述底板通道與所述抽吸通道流體連通,
其中所述底板通道基本上延伸穿過所述底板的整個寬度且具有在所述底板的橫側附近的閉合端,
其中至少下表面的沿底板通道的整個前緣延伸的表面和至少下表面的沿底板通道的整個后緣延伸的表面在相同平面內。
根據本發明的第二方面,吸頭包括:具有朝待真空抽吸表面敞開的底板通道的底板,與底板通道流體連通的抽吸通道,以及被連接到所述底板和所述抽吸通道的至少一個的覆蓋體,
其中所述底板具有被配置以指向所述待真空抽吸表面的下表面以及相對的上表面,其中底板通道包括前緣和后緣,
其中,所述下表面由單個表面構成,所述單個表面由包括前側、后側和兩個橫側的周界限定,除了是被配置為從所述待真空抽吸表面吸取灰塵和/或流體和/或污物的唯一孔的所述底板通道之外,所述單個表面被完全封閉,
其中所述底板通道基本上延伸穿過所述底板的整個寬度且具有在所述底板的橫側附近的閉合端,
其中至少下表面的沿底板通道的整個前緣延伸的表面和至少下表面的沿底板通道的整個后緣延伸的表面在相同平面內。
根據本發明的有利實施例,下表面的不在底板通道的后緣附近的至少一個其他表面在所述相同平面內。
根據本發明的有利實施例,下表面的不在底板通道的前緣附近的至少一個其他表面在所述相同平面內。
根據本發明的優選實施例,基本上整個下表面是平坦的且位于所述相同平面內。
附圖說明
本發明通過下面以非限制性示例的方式被提供的、將參考附圖被閱讀的詳細描述變得更清楚,其中:
圖1是根據本發明實施例具有底板的吸頭的圖;

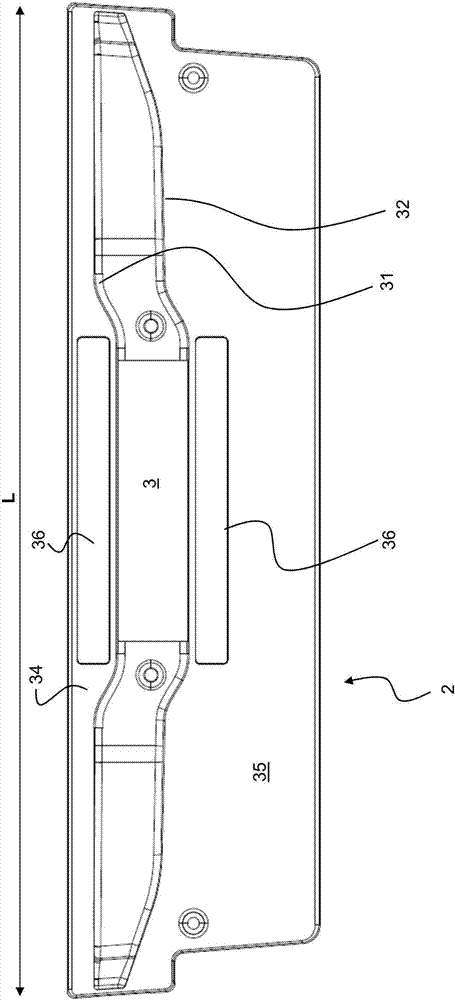

圖2.1根據圖1的底板的頂視圖;
圖2.2和2.3是沿圖2.1的線a-a和b-b的截面圖;
圖2.4是類似于圖2.2的截面圖,但涉及一種變型方案;
圖3.1和3.2畫出了本發明的第二實施例;
圖4.1和4.2畫出了本發明的第三實施例。
具體實施方式
圖1以示例的方式畫出了具有根據本發明實施例被安裝的底板2的真空吸塵器或類似物的吸頭1的實施例。
根據本發明的吸頭1尤其適合于真空抽吸諸如地毯、地墊、門墊、席墊或類似物的表面。但是,它對光滑且緊實的表面也是有效的,比如由石頭(大理石或類似物)、赤陶、磚、水泥、樹脂、瓷磚、鑲木地板或類似物所構成的地板,尤其是在配合能按需要改變構型的鬃毛使用時。
如圖所示,底板具有指向待真空抽吸表面的下表面21和被連接到刷體8或吸頭的其他部件的相對上表面22。
吸頭1具有:在使用期間被連接到底板2且與底板通道3流體連通的抽吸通道4、以及能夠被連接到底板和/或抽吸通道的可選覆蓋體。抽吸通道3的另一端通常通過可旋轉接頭7與抽吸管連通。
現有吸頭的底板通常具有離開底板通道的前緣且朝著底板的前緣延伸的傾斜前表面。現有底板通常還具有離開底板通道的后緣且朝底板的后緣延伸的傾斜后表面。所以,現有底板的表面是不平坦的。所以,現有底板的輪廓與底板的表面不重合。
因為與待真空抽吸表面的不完美貼合,現有底板的形式引起較大損失,所以浪費了大部分的抽吸功率。
現有底板的另一個缺陷是不能正確利用絨帶。如已知那樣,事實上通常有兩條絨帶,沿前傾斜表面的中央部分的前絨帶和沿后傾斜表面的中央部分的后絨帶。容易理解的是,為了正確地起作用,這兩條帶子必須與待真空抽吸表面平行。換句話說,前絨帶只有在其整個面積放在地面上時才正確地工作,所以吸頭被傾斜成使得前傾斜表面平行于待真空抽吸表面。在所有其他情形下,前絨帶只部分地起作用或根本不起作用。
根據本發明的第一優選實施例,底板具有完全平坦的表面21。換句話說,底板的下表面21的整個表面位于一個平面內。該實施例在圖2.1至2.4中被畫出。因此,前表面34和后表面36處于相同平面,即水平面。
對于本發明而言,“底板的整個表面位于一個平面內”被理解為底板2的基本整個表面21位于一個平面內,允許有最多±5°的容差,優選不超過±3°,更優選地不超過±1°。在計算表面積時,底板通道3、任何孔、腔、凹坑或類似物必須不被考慮。例如,用于連接底板和吸頭的其他部件的螺絲孔不被考慮。
根據第一優選實施例,(至少)在底板通道3的中央部分中可以存在絨帶36(或其他類似材料)。優選地,存在前絨帶36和后絨帶36。所述絨帶36被嵌入且基本上位于平行于底板的平坦表面的表面內。
圖2.2是沿圖2.1的線a-a的截面圖。前表面34(在底板的前緣與通道3的前緣之間)與后表面35(在底板的后緣與通道3的后緣之間)之間的平坦度是顯然的。同樣可見的是容納且固定絨帶36的空腔36’。所述空腔的底部基本平行于表面34和35的平面,所以絨帶也位于與表面34(前表面)和35(后表面)相同的平面內。
在其他實施例中,絨帶也能夠不位于與表面34和/或35相同的平面內。
圖2.3是沿圖2.1的線b-b的另一個截面圖。
圖2.4是類似于圖2.2的截面圖,但涉及一種通道3的前緣31具有大致三角形齒31d的變型方案,該齒有助于將灰塵與待真空抽吸表面分離。齒31d朝通道3的開口的內側延伸。
根據本發明的第二優選實施例,底板在沿底板通道3的前緣31以及沿其后緣32延伸的區域內具有完全平坦的表面。換句話說,只有一部分底板表面(即在底板通道的邊緣31+32周圍的一部分表面)位于一個平面內。該實施例在圖3.1和3.2中被清楚地畫出。從這些圖中能清楚地看出,不是所有的后表面35都位于與前表面34相同的水平。只有靠近后緣32的部分35’位于與前表面34相同的表面內。其他部分35”位于與表面34和35’不同的平面內。
根據優選實施例,前平坦表面34在吸頭的整個寬度l上延伸,且在介于幾個mm(3-6mm)到10-50mm之間的深度上延伸。
根據優選實施例,后平坦表面35’在吸頭的整個寬度上延伸,且在介于幾個mm(3-6mm)到10-50mm之間的深度上延伸。
根據本發明的第三優選實施例(在圖4.1和4.2中被畫出),底板在沿底板通道3的前緣以及沿其后緣延伸的區域內具有完全平坦的表面。基本上與第二實施例(圖3.1和3.2)是同樣的方式。另外,沿著底板的表面的其余部分,存在分開區35”’,該分開區也位于與在底板通道的前緣31和后緣32周圍的平坦表面34,35’相同的平面內。該分開區35”’具有使所述吸頭的表面更加穩定的作用。
分開區35”’可以在吸頭的整個寬度上延伸,或者只在一部分寬度上延伸。分開區可以具有幾個mm(3-6mm)到幾十毫米(10-50mm)之間的長度。
