本發明涉及濾水產品，更具體的為一種帶濾芯壽命顯示的水壺。

背景技術：

目前市面上帶過濾的水壺沒有濾芯壽命顯示功能，或目前通過開蓋次數計數方式記錄加水次數來計算更換濾芯時間，可是通過加水次數用來計算濾芯使用壽命是非常不準確的，因為每次過濾水的量是不一樣的，這樣就會造成濾芯過早的進行更換，增加了使用者的成本，同時也浪費了資源，無法使濾芯得到最大的使用率。

技術實現要素：

為了解決上述技術問題，本發明的目的在于提供一種帶濾芯壽命顯示的水壺。

本發明通過以下技術方案來實現：

一種帶濾芯壽命顯示的水壺，包括水壺本體，所述水壺本體上設置有上蓋，所述水壺本體內設置有濾芯組件，所述水壺本體內還設置有用于設置有傳感器，所述傳感器經傳輸線與設于上蓋上的顯示屏相聯接。

本發明實施例中，所述水壺本體上還設置有一濾水筒，所述濾芯組件設置在濾水筒上。

本發明實施例中，所述傳感器為非接觸式液位傳感器，所述非接觸式液位傳感器設置在濾水筒上或水壺本體的下方。

本發明實施例中，所述濾水筒上設置有用于安放非接觸式液位傳感器的第一空腔。

本發明實施例中，所述傳感器為壓力傳感器，所述壓力傳感器設置在濾水筒上或水壺本體的底部。

本發明實施例中，所述濾水筒上設置有用于安放壓力傳感器的第二空腔。

本發明實施例中，所述傳感器為浮球傳感器，所述浮球傳感器設置在濾水筒上或水壺本體的底部。

本發明實施例中，所述濾水筒上設置有用于安放浮球傳感器的第三空腔。

本發明實施例中，所述濾水筒包括一上寬下窄的筒體，所述筒體下端設置有出水的出水嘴，所述濾芯組件插接在出水嘴內。

本發明的一種帶濾芯壽命顯示的水壺，具有如下有益效果：

1、通過非接觸式液位傳感器、壓力傳感器或浮球傳感器等傳感器來實現濾芯壽命的顯示，從而更加準確的判定是否更換濾芯。

2、可以準確的檢測出濾芯的使用壽命，提醒用戶及時更換濾芯。

3、其安裝方便，同時提升水壺的附加值。

附圖說明

為了更清楚地說明本發明的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其它附圖。

圖1是本發明實施例一的爆炸圖。

圖2是本發明實施例一的示意圖。

圖3是本發明實施例二的爆炸圖。

圖4是本發明實施例二的示意圖。

圖5是本發明實施例三的爆炸圖。

圖6是本發明實施例三的示意圖。

圖7是本發明實施例四的爆炸圖。

圖8是本發明實施例四的示意圖。

圖9是本發明中濾水筒的示意圖。

具體實施方式

下面將結合本發明實施例中的附圖，對發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明的實施例，本領域普通技術人員在沒有做出創造性勞動的前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

實施例一：

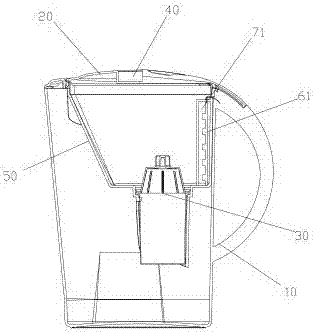

參考說明書附圖1-2，一種帶濾芯壽命顯示的水壺100，包括水壺本體10，所述水壺本體上設置有上蓋20，所述水壺本體內設置有濾芯組件30，所述水壺本體內還設置有用于設置有傳感器，所述傳感器經傳輸線（圖中未繪制）與設于上蓋上的顯示屏40相聯接。所述水壺本體10上還設置有一濾水筒50，所述濾芯組件30設置在濾水筒50上。

在該實施例中，所述傳感器為非接觸式液位傳感器61，所述非接觸式液位傳感器設置在濾水筒上或水壺本體的下方，在圖中繪制的為該傳感器設在濾水筒上。具體的說：所述濾水筒上設置有用于安放非接觸式液位傳感器的第一空腔71。

該實施例中：首先加水到濾水筒內，再由水的自重，水通過濾芯過濾后流向水壺本體內為過濾后凈水。以濾水筒內側壁設置的第一空腔內裝有非接觸式液位傳感器為例：當濾水筒內裝入水時，非接觸式液位傳感器可以準確地探測出濾水筒水位，從而計算出有多少升水。非接觸式液位傳感器與顯示屏通過傳輸線連接，當非接觸式液位傳感器計算出多少升水后將信號傳輸到顯示屏，顯示屏將顯示具體數據，用戶可以清楚的了解過濾多少水，此結構可以有效地計算出濾芯的使用壽命。

實施例二：

參考說明書附圖3-4，一種帶濾芯壽命顯示的水壺100，包括水壺本體10，所述水壺本體上設置有上蓋20，所述水壺本體內設置有濾芯組件30，所述水壺本體內還設置有用于設置有傳感器，所述傳感器經傳輸線（圖中未繪制）與設于上蓋上的顯示屏40相聯接。所述水壺本體10上還設置有一濾水筒50，所述濾芯組件30設置在濾水筒50上。

在該實施例中，所述傳感器為壓力傳感器62，所述壓力傳感器設置在濾水筒上。更具體的說所述濾水筒上設置有用于安放壓力傳感器的第二空腔72。

該實施例中：首先加水到濾水筒內，再由于水的自重，水通過濾芯過濾后流向水壺本體內為過濾后凈水。在濾水筒內側壁的第二空腔內裝有壓力傳感器，當濾水筒內裝入水時，壓力傳感器受到水壓力的作用，可以準確地探測出濾水筒水位，從而計算出有多少升水。壓力傳感器與顯示屏通過傳輸線連接，當壓力傳感器計算出多少升水后將信號傳輸到顯示屏，顯示屏將顯示具體數據，用戶可以清楚的了解過濾多少水，此結構可以有效地計算出濾芯的使用壽命。

實施例三：

參考說明書附圖5-6，一種帶濾芯壽命顯示的水壺100，包括水壺本體10，所述水壺本體上設置有上蓋20，所述水壺本體內設置有濾芯組件30，所述水壺本體內還設置有用于設置有傳感器，所述傳感器經傳輸線（圖中未繪制）與設于上蓋上的顯示屏40相聯接。所述水壺本體10上還設置有一濾水筒50，所述濾芯組件30設置在濾水筒50上。

在該實施例中，所述傳感器為壓力傳感器62，所述壓力傳感器設置在水壺本體的底部。

該實施例中：首先加水到濾水筒內，再由于水的自重，水通過濾芯過濾后流向水壺本體內為過濾后凈水。在水壺本體底部裝有壓力傳感器，當濾水筒內裝入水后，水從濾芯組件過濾后流向水壺本體，壓力傳感器受到水重力的作用，壓力傳感器可以準確地探測出從濾芯組件過濾多少重量的水，從而計算出有多少升水。壓力傳感器與顯示屏通過傳輸線連接，當壓力傳感器計算出多少升水后將信號傳輸到顯示屏，顯示屏將顯示具體數據，用戶可以清楚的了解過濾多少水，此結構可以有效地計算出濾芯的使用壽命。

實施例四：

參考說明書附圖7-8，一種帶濾芯壽命顯示的水壺100，包括水壺本體10，所述水壺本體上設置有上蓋20，所述水壺本體內設置有濾芯組件30，所述水壺本體內還設置有用于設置有傳感器，所述傳感器經傳輸線（圖中未繪制）與設于上蓋上的顯示屏40相聯接。所述水壺本體10上還設置有一濾水筒50，所述濾芯組件30設置在濾水筒50上。

在該實施例中，所述傳感器為浮球傳感器63，所述浮球傳感器設置在濾水筒上。所述濾水筒上設置有用于安放浮球傳感器的第三空腔73。

該實施例中：首先加水到濾水筒內，再由于水的自重，水通過濾芯過濾后流向水壺本體內為過濾后凈水。濾水筒內側壁的第三空腔裝有浮球傳感器，當濾水筒內裝入水時，浮球傳感器受到水浮力的作用，浮球上升每一高度將可以準確地探測出濾水筒水位，從而計算出有多少升水。浮球傳感器與顯示屏通過傳輸線連接，當浮球傳感器計算出多少升水后將信號傳輸到顯示屏，顯示屏將顯示具體數據，用戶可以清楚的了解過濾多少水，此結構可以有效地計算出濾芯的使用壽命。

本發明在一較佳實施例中：所述濾水筒50包括一上寬下窄的筒體51，所述筒體下端設置有出水的出水嘴52，所述濾芯組件插接在出水嘴內，具體參考說明書附圖圖9。

以上所揭露的僅為本發明的較佳實施例而已，當然不能以此來限定本發明之權利范圍，因此依本發明權利要求所作的等同變化，仍屬本發明所涵蓋的范圍。
