本發明涉及杯子領域，尤其涉及一種具有防燙性能的飲用水杯。

背景技術：

保溫杯是一種通過真空或者是其它隔熱材料制作杯體，從而使得其中液體保溫的飲水裝置。日常生活中雙層的保溫杯非常常見，雙層保溫杯中設置真空層，這種保溫杯雖然保溫效果可以，但是功能比較單一。

為了解決飲用水杯防燙的問題，現有技術中通常給杯體外部套上杯套，但是其僅僅只是起到防止手部燙傷的作用，冬天使用杯壁通常非常涼，而需要喝水時，里面的水往往又非常燙，使用者著急飲用時，常常會因過熱的水將口腔甚至食道燙傷，十分危險。

技術實現要素：

本發明旨在提供一種節能環保瓦楞板，以解決上述技術問題。

本發明的上述目的通過以下技術方案得以實現：。

一種具有防燙性能的飲用水杯，包括杯體和杯蓋；所述杯蓋的內側布設有密封環；所述杯體的表面涂覆有膜層；杯體下方設置有一個凈化容器，凈化容器與連接部件可拆卸連接；所述連接部件沿杯體的底部豎直向上延伸且其頂部敞口。

作為本發明的另外一個實施例，所述凈化容器的主體為圓柱形中空結構，其外壁上設置有數個使凈化后的飲用水通過的凈化孔，所述凈化容器主體下部設置有凈化器外螺紋，所述凈化容器還包括一個與凈化器容器的主體相匹配的底座，該底座上設置有底座凸起件，該底座凸起件與所述凈化容器的主體為螺紋連接；所述連接部件上設置有與凈化器外螺紋相匹配的內螺紋。

作為本發明的另外一個實施例，所述凈化容器主體的下部至中間部位設置有凈化器外螺紋，所述底座凸起件內部設置有與凈化器外螺紋相匹配的內螺紋。

作為本發明的另外一個實施例，所述凈化容器的主體與連接部件連接處設置有環形密封環。

作為本發明的另外一個實施例，所述膜層的厚度為0.2～0.4mm。

作為本發明的另外一個實施例，所述的膜層從下向上依次為熱色變層、防菌層和光變層；熱色變層使膜層發生熱致變色，防菌層阻擋細菌進入膜層，光色變層使膜層發生紫外熒光變色。

作為本發明的另外一個實施方式，膜層的制備過程如下：熱色變層上涂布防菌層，防菌層上涂布光變層；其中，

S1，稱取甲基乙基酮、紫外光致熒光顏料、二酚基丙烷、3,3-雙(4-二甲氨基苯基)-6-二甲氨基苯肽、乙烯基苯均聚物顆粒，按照質量比為280:2.8:3.5:3.5:70，27℃下順序加入反應容器中，攪拌3小時，形成均勻的溫變樹脂，紫外光致熒光顏料的含量為整個溫變樹脂的0.25％，將形成的均勻液體材料；

S2，0.5L超純水置入分液漏斗中，超純水使用的電阻為18.0Ω.cm³，然后分別加入2.8g碳酰二胺和2.8g聚乙烯吡咯烷酮，加入1.8g氯化鈉，搖晃10分鐘，使用移液槍向其緩慢滴加硝酸銀溶液，搖晃10分鐘后，滴加適量的TiO₂溶液，再加入適量的ZnSO₄溶液，80℃水浴120分鐘后冷卻至27℃，加入0.05L二鹽基性磷酸鈉溶液，搖晃30分鐘；加入0.01L絕對乙醇震蕩0.5時；依次用蒸餾水、酸液、絕對乙醇洗滌真空離心后的沉淀；干燥沉淀；研磨沉淀后將其置于馬弗爐中鍛燒，結束后自然降至室溫，然后過300目篩，即得防菌粉體；

S3，一定量的乙烯基苯單體溶解到絕對乙醇和水混合溶液中，加熱至55℃，恒溫保持0.5h，再加熱至95℃，恒溫保持0.5h，使聚乙烯吡咯烷酮充分溶解，然后加入高硫酸鈉溶液，反應5h，反應結束后進行離心分離，干燥后得到聚苯乙烯微球；其中絕對乙醇和水的體積比為70:30；預先配置好一定濃度的稱取一定量的聚苯乙烯微球加入到一定濃度的苯酐溶液中，氮?dú)獗Ｗo(hù)，邊攪拌邊加入氯化鋁，50℃反應10h，得到表面改性-聚苯乙烯微球，將表面改性-聚苯乙烯微球放入N-羥乙基-3,3-二甲基-6-硝基吲哚啉螺吡喃-乙醇溶液吸附10h，離心分離，干燥，制得表面改性-聚苯乙烯-光敏微球，將表面改性-聚苯乙烯-光敏微球加入到一定濃度的PVA溶液中浸泡過夜，離心分離，置于絕對乙醇中進行分散，離心分離，干燥，將干燥后的PVA@表面改性-聚苯乙烯-光敏微球放入氧化錫溶液中浸泡48h，然后95℃干燥備用；

S4，膜層制備：

A.按照3:1～2:2～3的質量比，分別稱取適量經由S1所制備的熱色變材料、S2所制備的防菌材料和S3所制備的光變材料；

B.將熱色變材料溶解于甲基乙基酮溶液中，形成第一溶液，攪拌1.5h備用；

C.將防菌材料溶解于甲基乙基酮溶液中，形成第二溶液，攪拌2h備用；

D.將光色變材料溶解于甲基苯溶液中，形成第三溶液，攪拌3h備用；

E.將第一溶液均勻涂布在杯體的表面，負壓0.4MPa真空干燥箱中干燥6h，使得杯體的表面形成外觀均勻的熱色變層，該熱色變層的厚度為20～80nm；

F.將第二溶液涂布在杯體的熱色變層表面，負壓0.25MPa真空干燥箱中干燥8h，取出后至于⁶⁰Co射線下輻照3h，得到防菌層，該防菌層的厚度為50～60nm；

G.將第三溶液涂布在杯體的防菌層表面，自然成膜在防菌層上，真空干燥24h，即可，光變層的厚度為20～80nm。

作為本發明的另外一個實施例，所述熱色變層的厚度為30～70nm；所述防菌層的厚度為55nm；所述光變層的厚度為70nm。

作為本發明的另外一個實施例，所述膜層還包括一層吸光層，所述吸光層涂刷于所述光變層上方。

相對于現有技術，本發明的有益效果：

1、本發明所述的飲用水杯，結構美觀簡潔大方。

2、本發明所述的飲用水杯，在杯體的表面上設置有光熱色變層，該熱色變層能根據杯體內的水的溫度高低進行變色，替代了現有技術中在水杯內部裝設的溫度顯示元件，節省了生產成本的同時，還可以直觀的根據杯體外部的顏色得知水溫情況，起到了預警的作用；避免了由于水溫過高引起的燙傷口腔黏膜的問題，具有結構簡單，加工成本低，防燙效果好等優點。

3、本發明所述的飲用水杯，杯體的表面還涂布有光變層，光變層與熱變色層聯合作用，根據光照強度在杯體表面形成美麗的顏色，使得該杯體的外觀唯美，具有智能變色效果，提升了杯體的藝術美感，增強了使用者的身心感受舒適度。

4、本發明所述的飲用水杯，在熱色變層和光變層之間布設有防菌層，該防菌層內含有二氧化鈦-鋅離子-銀離子復合抗菌劑，利用了二氧化鈦光催化分解，銀離子對光和熱較為敏感的特點，使得該飲用水杯具備抗菌作用，與光變層和熱變層協同聯合作用，增強了該飲用水杯的使用壽命。

附圖說明

此處的附圖被并入說明書中并構成本說明書的一部分，示出了符合本發明的實施例，并與說明書一起用于解釋本發明的原理。

圖1是本發明的結構示意圖。

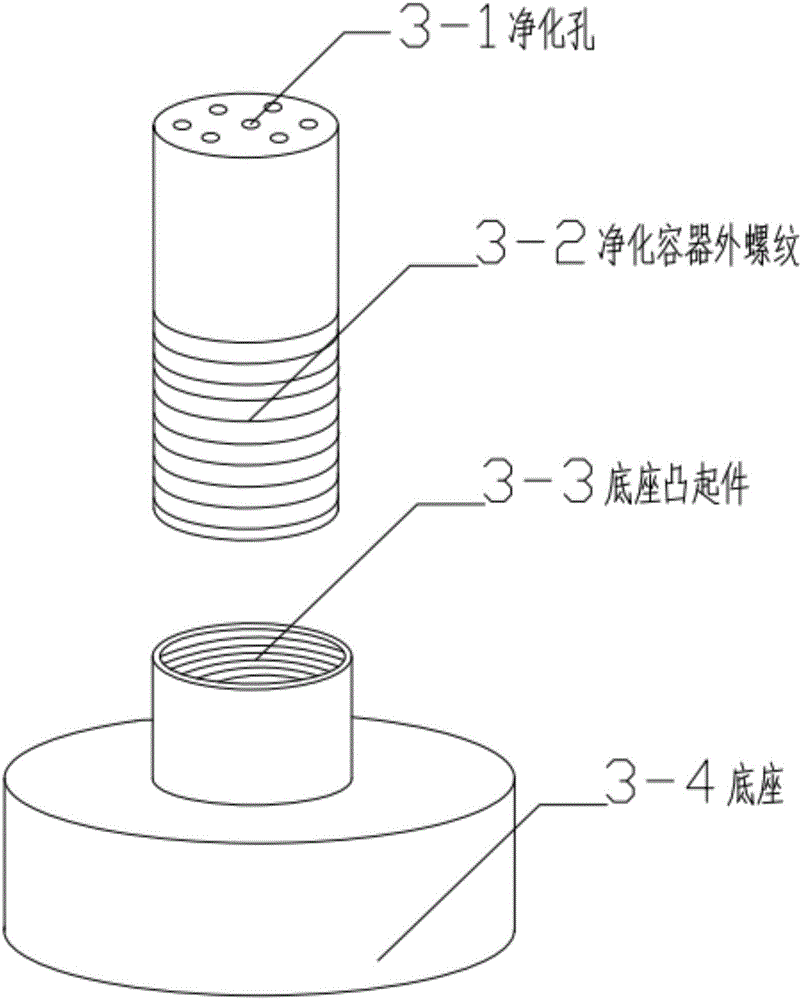

圖2是圖1中所示的底座和凈化容器的結構示意圖。

圖3是圖1中所示的膜部件的結構示意圖。

其中：1-杯蓋，2-杯體，3-凈化容器，3-1-凈化孔，3-2-凈化容器外螺紋，3-3-底座凸起件，3-4-底座，3-5-底座內螺紋，6-密封杯，7-膜層，11-熱色變層，12-防菌層，13-光變層。

具體實施方式

結合以下實施例對本發明作進一步描述。

如圖1所示，一種具有防燙性能的飲用水杯，包括杯體2和杯蓋1；所述杯蓋1的內側布設有密封環6；所述杯體2的表面涂覆有膜層7；杯體2下方設置有一個凈化容器3，凈化容器3與連接部件8可拆卸連接；所述連接部件8沿杯體2的底部豎直向上延伸且其頂部敞口。

進一步地，如圖2所示，所述凈化容器3的主體為圓柱形中空結構，其外壁上設置有數個使凈化后的飲用水通過的凈化孔3-1，所述凈化容器3的主體下部設置有凈化容器外螺紋3-2，所述凈化容器3還包括一個與凈化器容器3的主體相匹配的底座3-4，該底座3-4上設置有底座凸起3-3件，該底座凸起件3-3與所述凈化容器3的主體為螺紋連接；所述連接部件8上設置有與凈化容器外螺紋3-2相匹配的內螺紋。

進一步地，所述凈化容器3的主體的下部至中間部位設置有凈化容器外螺紋3-2，所述底座凸起件3-3內部設置有與凈化容器外螺紋3-2相匹配的內螺紋。

進一步地，所述凈化容器3的主體與連接部件8連接處設置有環形的密封環6。

進一步地，所述膜層7的厚度為0.2～0.4mm。

進一步地，所述的膜層7從下向上依次為如圖3所示的熱色變層11、防菌層12和光變層13；熱色變層11使膜層7發生熱致變色，防菌層12阻擋細菌進入膜層7，光變層13使膜層7發生紫外熒光變色。

進一步地，膜層7的制備過程如下：熱色變層11上涂布防菌層12，防菌層12上涂布光變層13；步驟如下：

S1，稱取甲基乙基酮、紫外光致熒光顏料、二酚基丙烷、3,3-雙(4-二甲氨基苯基)-6-二甲氨基苯肽、乙烯基苯均聚物顆粒，按照質量比為280:2.8:3.5:3.5:70，27℃下順序加入反應容器中，攪拌3小時，形成均勻的溫變樹脂，紫外光致熒光顏料的含量為整個溫變樹脂的0.25％，將形成的均勻液體材料；

S2，0.5L超純水置入分液漏斗中，超純水使用的電阻為18.0Ω.cm³，然后分別加入2.8g碳酰二胺和2.8g聚乙烯吡咯烷酮，加入1.8g氯化鈉，搖晃10分鐘，使用移液槍向其緩慢滴加硝酸銀溶液，搖晃10分鐘后，滴加適量的TiO₂溶液，再加入適量的ZnSO₄溶液，80℃水浴120分鐘后冷卻至27℃，加入0.05L二鹽基性磷酸鈉溶液，搖晃30分鐘；加入0.01L絕對乙醇震蕩0.5時；依次用蒸餾水、酸液、絕對乙醇洗滌真空離心后的沉淀；干燥沉淀；研磨沉淀后將其置于馬弗爐中鍛燒，結束后自然降至室溫，然后過300目篩，即得防菌粉體；

S3，一定量的乙烯基苯單體溶解到絕對乙醇和水混合溶液中，加熱至55℃，恒溫保持0.5h，再加熱至95℃，恒溫保持0.5h，使聚乙烯吡咯烷酮充分溶解，然后加入高硫酸鈉溶液，反應5h，反應結束后進行離心分離，干燥后得到聚苯乙烯微球；其中絕對乙醇和水的體積比為70:30；預先配置好一定濃度的稱取一定量的聚苯乙烯微球加入到一定濃度的苯酐溶液中，氮?dú)獗Ｗo(hù)，邊攪拌邊加入氯化鋁，50℃反應10h，得到表面改性-聚苯乙烯微球，將表面改性-聚苯乙烯微球放入N-羥乙基-3,3-二甲基-6-硝基吲哚啉螺吡喃-乙醇溶液吸附10h，離心分離，干燥，制得表面改性-聚苯乙烯-光敏微球，將表面改性-聚苯乙烯-光敏微球加入到一定濃度的PVA溶液中浸泡過夜，離心分離，置于絕對乙醇中進行分散，離心分離，干燥，將干燥后的PVA@表面改性-聚苯乙烯-光敏微球放入氧化錫溶液中浸泡48h，然后95℃干燥備用；

S4，膜層制備：

A.按照3:1～2:2～3的質量比，分別稱取適量經由S1所制備的熱色變材料、S2所制備的防菌材料和S3所制備的光變材料；

B.將熱色變材料溶解于甲基乙基酮溶液中，形成第一溶液，攪拌1.5h備用；

C.將防菌材料溶解于甲基乙基酮溶液中，形成第二溶液，攪拌2h備用；

D.將光色變材料溶解于甲基苯溶液中，形成第三溶液，攪拌3h備用；

E.將第一溶液均勻涂布在杯體的表面，負壓0.4MPa真空干燥箱中干燥6h，使得杯體的表面形成外觀均勻的熱色變層，該熱色變層的厚度為20～80nm；

F.將第二溶液涂布在杯體的熱色變層表面，負壓0.25MPa真空干燥箱中干燥8h，取出后至于⁶⁰Co射線下輻照3h，得到防菌層，該防菌層的厚度為50～60nm；

G.將第三溶液涂布在杯體的防菌層表面，自然成膜在防菌層上，真空干燥24h，即可，光變層的厚度為20～80nm。

進一步第，所述熱色變層11的厚度為30～70nm；所述防菌層12的厚度為55nm；所述光變層13的厚度為70nm。

進一步地，所述膜層7還包括一層吸光層，所述吸光層涂刷于所述光變層13上方。

對本發明所述的飲用水杯的光致現象進行檢測：①進行紫外熒光性的檢測，采用驗鈔機上的紫外燈進行檢測。②采用太陽光照射、室內自然光線。

表2光變色實驗結果

本發明所述的飲用水杯在陰暗條件下呈現出粉紅色，在陽光照射下光變層顏色發生變化，呈現出紫色，在室內條件下呈現出淺紫色。紫外燈照射下，顏色為紅色。

更進一步地，對本發明所述的飲用水杯的可逆溫變性進行檢測：直接將一定溫度的熱水潑灑在本發明所述的飲用水杯上，本發明所述的飲用水杯的顏色立刻發生變化，由深藍色變?yōu)楹軠\的藍色或者幾乎無色，然后很快就恢復到初始的深藍色。這種檢測方法十分方便，只要用身邊的熱水潑灑就可以又快又直觀的檢測到，大大方便該本發明所述的飲用水杯的檢測，拓寬了其應用范圍。

表2熱變色實驗結果

在溫度82℃～62℃時顏色變化最明顯，從深藍色變?yōu)樗{(lán)色，變色靈敏度很高，遇到溫度達到最低溫度以上的熱水立刻變色，恢復時間段，約4s就恢復到初始顏色。

最后應當說明的是，以上實施例僅用以說明本發明的技術方案，而非對本發明保護范圍的限制，盡管參照較佳實施例對本發明作了詳細地說明，本領域的普通技術人員應當理解，可以對本發明的技術方案進行修改或者等同替換，而不脫離本發明技術方案的實質和范圍。
