本發明涉及精美物品、紀念品、書籍和工藝品放置設備領域，具體涉及一種懸掛式多寶閣。

背景技術：

隨著社會的發展和進步，人們都有了各種各樣的愛好，自然而然的在家里收集了大量的精美物品、紀念品、照片、玩具、書籍和工藝品等，有條件的人們就將這些物品陳設在多寶閣中。由于現有的多寶閣不能隨著新更換物品大小和形狀改變閣子空間，還存在著占地面積大、造價高昂的弊端，并不普及，所以大多數人只能將這些物品放置在角落或壓在箱底，無法隨時欣賞。

技術實現要素：

本發明的目的是為了解決上述問題，提供了一種能隨著新更換物品大小和形狀改變閣子空間，幾乎沒有占地面積而且造價低廉的懸掛式多寶閣。為實現上述目的，本發明提供一種懸掛式多寶閣，包括設田字格架、掛在田字格架上的掛件有掛臺、掛籃、掛鉤和掛桿；還包括裝飾彩燈，防止墻面附著污漬并有裝飾圖畫的防護背景、懸掛田字格架和防護背景的懸掛裝置和固定懸掛裝置的無影螺栓；其特征是可以根據需要在田字格架的范圍內隨意改變各種掛件的位置。

進一步說，田字格架是由橫桿（1）和豎桿（2）等距離排列，交叉點固定連接的硬質材料制造，如鋼材，橫桿（1）也可以由鋼絲繩制成。

進一步說，掛臺、掛籃、掛鉤、掛桿的懸掛部位是背鉤（3），掛臺、掛籃、掛鉤、掛桿的背鉤（3）上有與豎桿（2）等距離的分格槽（6），掛臺、掛桿的前端到背鉤的下端有助力支撐（5），掛臺的上部是擺放架（4），掛籃的前端是花籃（11），掛桿的前端是懸掛桿（7），掛鉤的前面是掛物鉤（8）。

進一步說，裝飾彩燈采用LED線式多點彩燈（15），方便在懸掛式多寶閣上設計圖案造型，防護背景上有四個等距離的透孔（14），防護背景的長和寬大于田字格架的長和寬。

進一步說，懸掛裝置的懸掛鉤（9）上有與豎桿（2）等距離的分格槽（6），掛孔（10）有加固環。

進一步說，無影螺栓的緊固部分是膨脹螺絲（12），在膨脹螺絲的露絲部分安裝裝飾防護帽（13）。

進一步說，懸掛式多寶閣是懸掛式安裝，可以橫向懸掛使用，也可以豎向懸掛使用。

本發明可以根據需要合理安排各種復雜的結構，有較高的儲存性和實用性，掛臺、掛籃能儲存大量物品、擺放收藏品，又有掛鉤和掛桿的長短結合懸掛精致小件，使整個懸掛式多寶閣更具有立體感，再加上防護背景和裝飾彩燈映襯，具有很高的實用和觀賞價值。

附圖說明

為了更清楚地說明本發明的技術方案，下面將對本發明的附圖作簡單地介紹，由于本發明的田字格架與各種掛件有多種組合，不勝枚舉，所以沒有整體的視圖；

圖1 田字格架

圖2 掛臺左視圖

圖3 掛臺后視圖

圖4 掛臺俯視圖

圖5 掛桿左視圖

圖6 掛桿后視圖

圖7 掛桿俯視圖

圖8 掛鉤左視圖

圖9 懸掛裝置左視圖

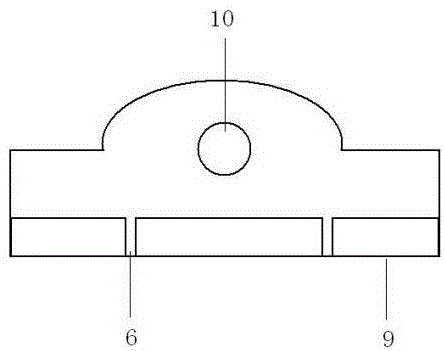

圖10 懸掛裝置前視圖

圖11 掛籃左視圖

圖12 無影螺栓左視圖

圖13 防護背景前視圖

圖14 裝飾彩燈（未展開）。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行描述，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。首先選擇懸掛式多寶閣的懸掛位置，水平安裝至少兩個無影螺栓的膨脹螺絲12，兩個無影螺栓的膨脹螺絲12的距離與防護背景的同一側兩個透孔14距離相等，膨脹螺絲12的外露螺絲分別穿進防護背景同一側兩個透孔14和懸掛裝置的中孔10，緊固膨脹螺絲12的絲母，在膨脹螺絲的露絲部分安裝裝飾防護帽13，將田字格架找準中心和懸掛點，把田字格架合適位置的豎桿1分別放入吊掛裝置的分格槽6內，使橫桿2掛在懸掛裝置的懸掛鉤9的上面，然后就可以根據需要和自己的喜好懸掛掛臺、掛籃、掛鉤、掛桿等各種掛件，懸掛時把田字格架合適位置的豎桿1分別放入所需懸掛件的分格槽6內，使背鉤3懸掛在橫桿2的上面，掛鉤、掛桿的懸掛部位是可以鉤一個格的小背鉤，可以直接懸掛在橫桿2的上面，掛臺的上面是擺放架4、掛桿的前端是懸掛桿7，掛臺、掛桿到掛鉤的下端有助力支撐5，掛籃的前端是花籃11，掛鉤的前面是掛物鉤8，各種掛件擺放好以后就可以敷設裝飾彩燈15，裝飾彩燈15接通電源，各種精美物品在裝飾彩燈15和防護背景的照射映襯下將顯得格外的光彩奪目。

以上所述僅為本發明的較佳實施例，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
