本發明涉發明及一種家具，尤其涉及一種伸縮式餐桌。

背景技術：

餐桌是人們居家生活的必備家具，餐桌的結構各式各樣，餐桌的使用面積也有大有小，但無論哪種餐桌，其使用面積一般是固定不變的，對于一般的三口之家來說，使用較小的餐桌就行，較大的餐桌反而占據太多的空間，不利于人們使用。然而，隨著我國二胎政策的放開，越來越多的家庭人口慢慢增多，原有的小餐桌就明顯不能滿足家庭的使用需要，會給人們就餐帶來不便，因此常常會重新購置大一點的餐桌，增加了家庭生活開支。

技術實現要素：

本發明針對不足，提供一種減少家庭生活開支、操作使用方便的伸縮式餐桌。

本發明解決上述技術問題的技術方案如下：

一種伸縮式餐桌，包括相互連接的固定裝置和活動裝置，其特征在于，固定裝置包括固定立板，固定立板上端固定連接有固定支撐板，固定支撐板下面固定連接有滑動托套，活動裝置包括活動立板，活動立板上端固定連接有活動支撐板，活動支撐板左右伸縮滑動連接在滑動托套內，活動裝置相對于固定裝置收縮時，活動支撐板整體位于固定支撐板下面；該伸縮式餐桌還包括連接固定裝置，連接固定裝置包括連接固定板，連接固定板下面固定連接有連接固定條，連接固定條上開設有左右通透的連接固定孔，連接固定孔內螺紋連接有固定螺絲，活動支撐板外側面或活動立板外側面開設有開口向外、與連接固定孔相對應的伸展固定槽，活動裝置相對于固定裝置伸展時，活動支撐板的里側位于固定支撐板下面、連接固定板鋪設在活動支撐板的外側上在，連接固定板的上表面與固定支撐板的上表面相齊平，且二者的相交處緊密接觸，連接固定條位于活動支撐板的外側，連接固定孔與伸展固定槽相通，固定螺絲共同螺紋連接在連接固定孔和伸展固定槽內。

根據所述的伸縮式餐桌，其特征在于，所述活動立板的下端內側固定連接有支撐連接板，支撐連接板上固定連接有支撐柱，所述活動立板的內側固定連接有托條，所述活動裝置相對于所述固定裝置收縮時，連接固定板架設在支撐柱和托條上。

根據所述的伸縮式餐桌，其特征在于，所述托條的縱向截面為“L”型，托條與所述活動立板圍成的空間開口向上，所述連接固定條位于托條與活動立板圍成的空間內。

根據所述的伸縮式餐桌，其特征在于，所述托條上開設有與所述連接固定孔相對應的收縮固定孔，所述活動裝置相對于所述固定裝置收縮時，所述固定螺絲共同螺紋連接在收縮固定孔和連接固定孔內。

根據所述的伸縮式餐桌，其特征在于，所述連接固定板下面固定連接有與所述支撐柱相對應的支撐插接套，所述活動裝置相對于所述固定裝置收縮時，支撐插接套插接在支撐柱上端；所述活動支撐板上表面向下凹陷開設有與支撐插接套相對應的定位插槽，活動裝置相對于固定裝置伸展時，支撐插接套插接在定位插槽內。

根據所述的伸縮式餐桌，其特征在于，所述固定立板與所述固定支撐板組成的形狀為“L”型；所述活動立板與所述活動支撐板組成的形狀也為“L”型。

根據所述的伸縮式餐桌，其特征在于，所述滑動托套為開口向的“U”型，滑動托套的兩個自由端與所述固定支撐板固定相連。

根據所述的伸縮式餐桌，其特征在于，所述固定條位于所述連接固定板的下面邊緣。

根據所述的伸縮式餐桌，其特征在于，所述連接固定條上開設多個所述的連接固定孔。

根據所述的伸縮式餐桌，其特征在于，所述滑動托套里側的所述活動支撐板下面固定連接有擋條。

本發明為伸縮式結構，可以根據需要調節使用面積的大小，因此能夠適應家庭生活的需要，減少減少家庭開支，操作使用都很簡單方便。

附圖說明

圖1為本發明收縮后的結構示意圖；

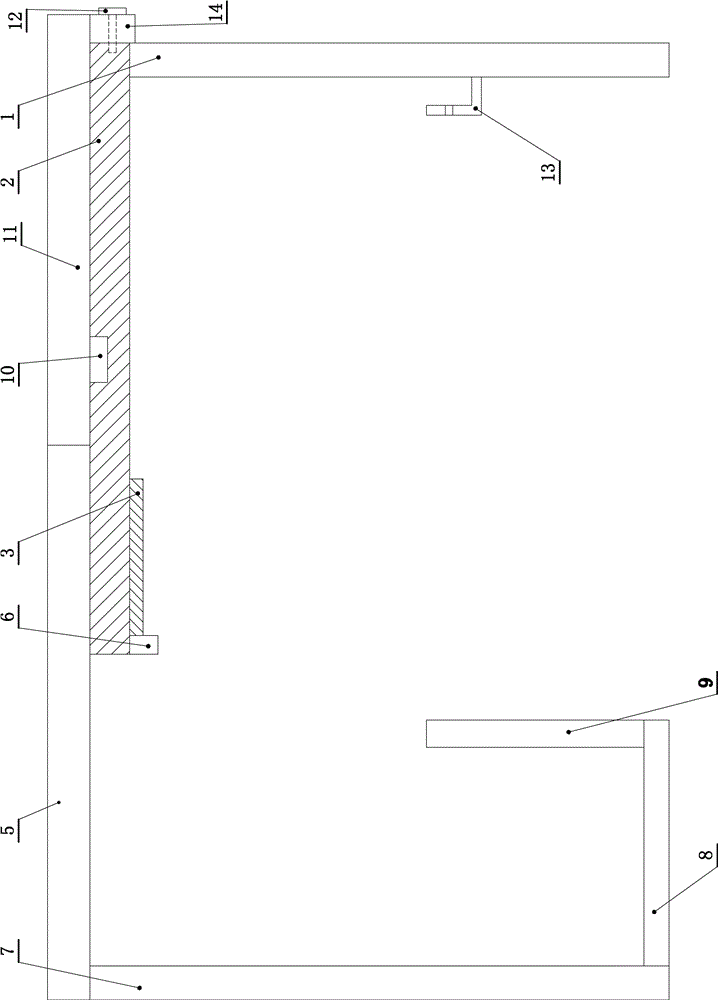

圖2為本發明伸展時的結構示意圖；

圖3為本發明中固定裝置的結構示意圖；

圖4為本發明中活動裝置的結構示意圖；

圖5為圖4的俯視結構示意圖；

圖6為本發明中連接固定裝置的結構示意圖；

圖7為圖6的俯視結構示意圖。

附圖中：

1、活動立板；2、活動支撐板；3、滑動托套；4、定位插槽；5、固定支撐板；6、擋條；7、固定立板；8、支撐連接板；9、支撐柱；10、支撐插接套；11、連接固定板；12、固定螺絲；13、托條；14、連接固定條；15、收縮固定孔；16、伸展固定槽；17、連接固定孔。

具體實施方式

以下結合附圖對本發明的原理和特征進行描述，所舉實例只用于解釋本發明，并非用于限定本發明的范圍。

如圖1至圖7所示，一種伸縮式餐桌，包括相互連接的固定裝置和活動裝置，固定裝置包括固定立板7，固定立板7上端固定連接有固定支撐板5，固定支撐板5下面固定連接有滑動托套3，活動裝置包括活動立板1，活動立板1上端固定連接有活動支撐板2，活動支撐板2左右伸縮滑動連接在滑動托套3內，活動裝置相對于固定裝置收縮時，活動支撐板2整體位于固定支撐板5下面；該伸縮式餐桌還包括連接固定裝置，連接固定裝置包括連接固定板11，連接固定板11下面固定連接有連接固定條14，連接固定條14上開設有左右通透的連接固定孔17，連接固定孔17內螺紋連接有固定螺絲12，活動支撐板2外側面或活動立板1外側面開設有開口向外、與連接固定孔17相對應的伸展固定槽16，活動裝置相對于固定裝置伸展時，活動支撐板2的里側位于固定支撐板5下面、連接固定板11鋪設在活動支撐板2的外側上在，連接固定板11的上表面與固定支撐板5的上表面相齊平，且二者的相交處緊密接觸，連接固定條14位于活動支撐板2的外側，連接固定孔17與伸展固定槽16相通，固定螺絲12共同螺紋連接在連接固定孔17和伸展固定槽16內。

所述活動立板1的下端內側固定連接有支撐連接板8，支撐連接板8上固定連接有支撐柱9，所述活動立板1的內側固定連接有托條13，所述活動裝置相對于所述固定裝置收縮時，連接固定板11架設在支撐柱9和托條13上。

所述托條13的縱向截面為“L”型，托條13與所述活動立板1圍成的空間開口向上，所述連接固定條14位于托條13與活動立板1圍成的空間內。

所述托條13上開設有與所述連接固定孔17相對應的收縮固定孔15，所述活動裝置相對于所述固定裝置收縮時，所述固定螺絲12共同螺紋連接在收縮固定孔15和連接固定孔17內。

在本實施例中，所述連接固定板11下面固定連接有與所述支撐柱9相對應的支撐插接套10，所述活動裝置相對于所述固定裝置收縮時，支撐插接套10插接在支撐柱9上端；所述活動支撐板2上表面向下凹陷開設有與支撐插接套10相對應的定位插槽4，活動裝置相對于固定裝置伸展時，支撐插接套10插接在定位插槽4內。

在本實施例中，所述固定立板7與所述固定支撐板5組成的形狀為“L”型；所述活動立板1與所述活動支撐板2組成的形狀也為“L”型。所述滑動托套3為開口向的“U”型，滑動托套3的兩個自由端與所述固定支撐板5固定相連。所述固定條14位于所述連接固定板11的下面邊緣。所述連接固定條14上開設多個所述的連接固定孔17。所述滑動托套3里側的所述活動支撐板2下面固定連接有擋條6。
