本發明涉及貨品展示架技術領域，具體是一種調節式自動除塵貨架。

背景技術：

目前，一些商場、會場或者其他銷售展示場所，為了能夠讓商品獲得較好的展示效果，方便購買者觀看和取用，會將商品放置在貨架上，以實現展示宣傳效果。

由于商品數量和種類較多，商家通常會將多個類型不同的商品放置在貨架上一同展示。購買者在選取時會將貨物弄得散亂，甚至容易使得貨物的包裝破損，出現浪費和成本的提升。而且，普通的貨架盛放的貨物數量有限，需要有工作人員不斷巡視，才能及時發現是否有貨物短缺，以便及時補充，避免影響銷售，方便購買者選擇，因此需要一定數量的工作人員，人員投入成本大。同時，需要工作人員每天清潔貨架，以保證衛生。

技術實現要素：

本發明提出一種調節式自動除塵貨架，解決了現有技術中的貨架存在的貨物易散亂、盛放貨物數量有限、需要每天人工清潔的問題。

本發明的技術方案是這樣實現的：

一種調節式自動除塵貨架，包括箱體，所述箱體上方設置有展示架；

所述箱體包括底板和頂板，所述頂板開設有出貨口；

所述底板和頂板之間連接有四塊側板；所述箱體前方的側板上設置有箱門；

所述側板內側設置有分隔塊，所述分隔塊為長方體，所述分隔塊貼合在所述側板上，所述分隔塊的頂端與所述頂板貼合，所述分隔塊的底端與所述底板貼合，所述分隔塊與相鄰的兩塊側板之間留有間隙，則相鄰的兩塊側板和兩個分隔塊之間圍繞形成一滑動腔，四個分隔塊之間圍繞形成一貨物腔，相鄰兩個分隔塊之間留有連接通道，則所述滑動腔與所述貨物腔經所述連接通道連通；

所述箱體內容置有支撐板，所述支撐板包括承貨板，所述承貨板的外緣設置有四個滑動板，所述承貨板容置于所述貨物腔內，四個所述滑動板分別容置于四個所述滑動腔內；

所述滑動腔內設置有一導向桿，所述導向桿的頂端固定在所述頂板上，所述導向桿的底端固定在所述底板上；

所述滑動板上開設有通孔，所述導向桿穿過所述通孔；

所述導向桿上套設有彈簧，所述彈簧位于所述滑動板與所述底板之間；

所述導向桿上具有螺紋，所述導向桿上螺合有調節塊，所述調節塊位于所述彈簧的下方；

所述展示架包括豎直設置的豎桿，所述豎桿位于所述箱體的四個角處；位于箱體前端和后端的相對的兩個豎桿的上端之間連接有橫桿，位于箱體后端的豎桿之間連接有橫梁；

位于箱體前端和后端的相對的兩個豎桿之間設置有透明隔板；位于箱體后端的豎桿之間設置有后擋板；所述后擋板為中空的板體，該中空的板體內部容置有吹風裝置，該中空的板體朝向前方的一側開設有若干出風孔；

所述豎桿上由上至下依次開設有若干固定孔，位于箱體前端和后端的相對的兩個豎桿之間設置有擋條，所述擋條由螺栓固定在所述固定孔上；

所述箱體上方左右兩側的兩個擋條上搭設橫板。

進一步地，所述出貨口、承貨板和滑動板均為正方形。

進一步地，所述出貨口的邊長等于所述承貨板的邊長。

進一步地，位于所述箱體前側的分隔塊設于所述箱門上。

進一步地，所述分隔塊與所述側板可拆卸連接。

進一步地，所述分隔塊螺合在所述側板上。

進一步地，所述吹風裝置為風機。

本發明的有益效果為：

本發明的調節式自動除塵貨架結構簡單，設計合理，易于批量生產，成本低廉；滑動板沿導向桿在滑動腔內上下滑動，帶動承貨板上下滑動；當貨物放置于承貨板上時，貨物的重量壓縮彈簧，使得貨物容置于貨物腔內；根據貨物的密度情況，可以調整調節塊的位置，進而調整彈簧的壓縮量，使得上端的貨物從出貨口露出，便于取用；上方的展示架將相鄰的貨物分隔開，展示架上的擋條可以隨意調整高度，進而調整橫板的位置；當上方的貨物被取走時，彈簧承受的壓力減小，彈簧伸長，將承貨板抬升，使得下方的貨物抬升露出出貨口，自動補貨，而且貨物腔可以盛裝的貨物量更大，減少了人工補貨的次數，無需人員反復的檢查存貨量；同時也避免了大量貨物同時放置于展示架，易散亂和破損的問題；當需要除塵時，只要開啟吹風裝置，則風經出風孔吹出，對貨架進行除塵，無需人工清潔。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本發明一個實施例的結構示意圖；

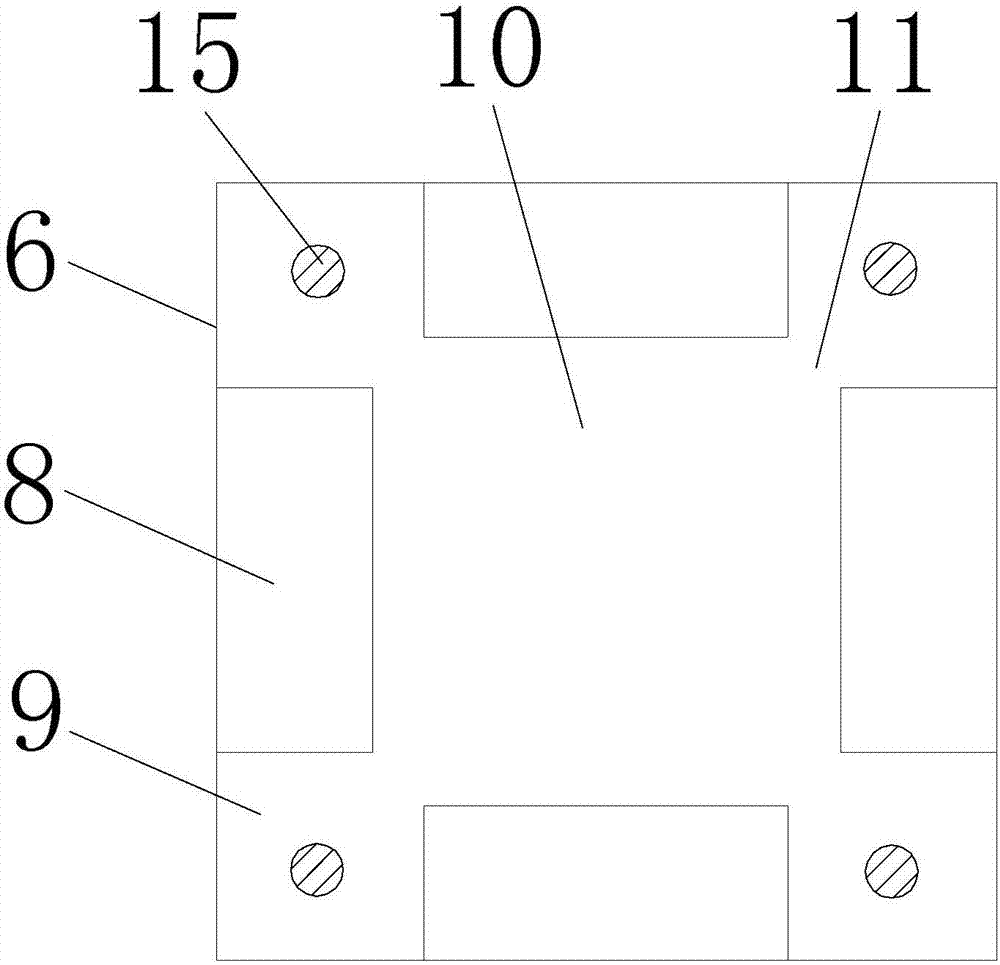

圖2是箱體的橫截面結構示意圖；

圖3是箱體的豎向結構示意圖；

圖4是支撐板的結構示意圖；

圖5是展示架的結構示意圖；

圖6是后擋板的結構示意圖。

其中：

1、箱體；2、展示架；3、底板；4、頂板；5、出貨口；6、側板；7、箱門；8、分隔塊；9、滑動腔；10、貨物腔；11、連接通道；12、支撐板；13、承貨板；14、滑動板；15、導向桿；16、通孔；17、彈簧；18、調節塊；19、豎桿；20、橫桿；21、橫梁；22、透明隔板；23、后擋板；24、固定孔；25、擋條；26、螺栓；27、橫板；28、吹風裝置；29、出風孔。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

如圖1-6所示，本實施例中的調節式自動除塵貨架，包括箱體1，所述箱體1上方設置有展示架2。

所述箱體1包括底板3和頂板4，所述頂板4開設有出貨口5；所述底板3和頂板4之間連接有四塊側板6，形成長方體形的箱體1；所述箱體1前方的側板6上設置有箱門7。

所述側板6內側設置有分隔塊8，所述分隔塊8為長方體，所述分隔塊8貼合在所述側板6上，所述分隔塊8的頂端與所述頂板4貼合，所述分隔塊8的底端與所述底板3貼合，所述分隔塊8與相鄰的兩塊側板6之間留有間隙，則相鄰的兩塊側板6和兩個分隔塊8之間圍繞形成一滑動腔9，則共形成四個滑動腔9，分別位于箱體1的四個角處；四個分隔塊8之間圍繞形成一貨物腔10，相鄰兩個分隔塊8之間留有連接通道11，則所述滑動腔9與所述貨物腔10經所述連接通道11連通。

所述箱體1內容置有支撐板12，所述支撐板12包括承貨板13，所述承貨板13的外緣設置有四個滑動板14，所述承貨板13容置于所述貨物腔10內，四個所述滑動板14分別容置于四個所述滑動腔9內。

每個所述滑動腔9內設置有一導向桿15，所述導向桿15的頂端固定在所述頂板4上，所述導向桿15的底端固定在所述底板3上；所述滑動板14上開設有通孔16，所述導向桿15穿過所述通孔16，則所述滑動板14可沿所述導向桿15上下滑動。

所述導向桿15上套設有彈簧17，所述彈簧17位于所述滑動板14與所述底板3之間；則彈簧17的壓縮和伸長可以帶動滑動板14上下滑動，進而帶動承貨板13上下滑動。

所述導向桿15上具有螺紋，所述導向桿15上螺合有調節塊18，所述調節塊18位于所述彈簧17的下方。通過調節調節塊18在導向桿15上的位置，可以調整彈簧17的壓縮量，進而調整彈簧17對支撐板12的支撐力，以適應不同密度的貨物。

本實施例中，所述展示架2包括豎直設置的豎桿19，所述豎桿19位于所述箱體1的四個角處；位于箱體1前端和后端的相對的兩個豎桿19的上端之間連接有橫桿20，位于箱體1后端的豎桿19之間連接有橫梁21；位于箱體1前端和后端的相對的兩個豎桿19之間設置有透明隔板22，用于將相鄰物品分隔開；位于箱體1后端的豎桿19之間設置有后擋板23；所述后擋板23為中空的板體，該中空的板體內部容置有吹風裝置28，這里所述吹風裝置28為風機，該中空的板體朝向前方的一側開設有若干出風孔29；當風機啟動，則風從出風孔29吹出，對貨架除塵。

所述豎桿19上由上至下依次開設有若干固定孔24，位于箱體1前端和后端的相對的兩個豎桿19之間設置有擋條25，所述擋條25由螺栓26固定在所述固定孔24上，則可以選擇不同高度的固定孔24來調節擋條25的高度；所述箱體1上方左右兩側的兩個擋條25上搭設橫板27，橫板27的高度可隨擋條25調節，可根據需要選擇橫板27的高度，每個箱體1上方可以放置一層或幾層橫板27。橫板27上可以放置流通量較小的貨物或者放置一些裝飾品。

本實施例中，所述出貨口5、承貨板13和滑動板14均為正方形，所述出貨口5的邊長等于所述承貨板13的邊長。則頂板4剛好可以將分隔塊8、滑動腔9和滑動板14遮蓋，僅露出承貨板13和貨物。

本實施例中，位于所述箱體1前側的分隔塊8設于所述箱門7上，設置箱門7可以從箱門7處向承貨板13上放置貨物，也可以方便對調整塊進行調整，同時方便檢修和維護。

本實施例中，所述分隔塊8與所述側板6可拆卸連接，這里所述分隔塊8螺合在所述側板6上。分隔塊8與側板6可拆卸連接，即方便拆裝，也方便對調整塊的調整和維護。

本實施例使用時，貨物可以從箱門7處放置到承貨板13上，如果貨物剩余量較多時，也可以直接從出貨口5處向箱體1內放置貨物。

滑動板14可沿導向桿15在滑動腔9內上下滑動，帶動承貨板13上下滑動；當貨物放置于承貨板13上時，貨物的重量壓縮彈簧17，使得貨物容置于貨物腔10內。根據貨物的密度情況，可以調整調節塊18的位置，進而調整彈簧17的壓縮量，使得上端的貨物從出貨口5露出，便于取用；不同貨物的密度不同，因此對于密度較大的貨物，需要將調節塊18向上調節，增加彈簧17的壓縮量，提高彈簧17的支撐力，使得上方的貨物露出出貨口5；對于密度較小的貨物，需要將調節塊18向下調節，減小彈簧17的壓縮量，降低彈簧17的支撐力，使得上方的貨物露出出貨口5。

當上方的貨物被取走時，彈簧17承受的壓力減小，彈簧17伸長，將承貨板13抬升，使得下方的貨物抬升露出出貨口5，自動補貨，而且貨物腔10可以盛裝的貨物量更大，減少了人工補貨的次數，無需人員反復的檢查存貨量；同時也避免了大量貨物同時放置于展示架2，易散亂和破損的問題。

上方的展示架2將相鄰的貨物分隔開，并可以在橫板27上放置裝飾品或流通量較小的貨物。當需要除塵時，啟動吹風裝置28即可。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
