本發明涉及保溫壺領域，特別是一種戶外保溫壺。

背景技術：

現如今戶外運動越來越流行，例如登山、露營、野外求生等。在戶外過程中，水是必不可少的，然而在戶外溫度比較低的情況下，冰冷的水難以下咽，而且也會使身子全身發冷。這時人們通常會攜帶一個裝有熱水的保溫壺，在長期的戶外活動中，一壺水往往是不夠用的，而路邊的便利店一般只出售瓶裝礦泉水，所以人們常常在戶外溫度較低的活動中常常喝不到熱水。

技術實現要素：

本發明所解決的技術問題是：提供一種戶外保溫壺，該戶外保溫壺可解決在戶外活動不易獲得熱水的技術問題。

為解決上述技術問題，本發明所采用的技術方案是：一種戶外保溫壺，包括壺蓋、內膽和外殼，所述外殼套設在內膽外，所述壺蓋套蓋在所述外殼上端口處，所述內膽和外殼之間設有限位筒，所述限位筒與所述內膽形成封閉空腔，所述限位筒和外殼下端設有豎直相通的導向孔，所述限位筒和內膽間設有摩擦塊，所述摩擦塊分別與內膽、限位筒滑動接觸，所述摩擦塊上端設有彈簧，所述彈簧與所述限位筒頂部連接，所述摩擦塊下端設有驅動桿，所述驅動桿通過導向孔伸出壺外，所述驅動桿位于壺外的部分設有用于綁定人體腿部的第一固定帶。

使用時，保溫壺固定在人體上身，第一固定帶綁定在腿部上，通過走路腿部擺動時拉緊第一固定帶，第一固定帶拉動驅動桿下移，驅動桿在帶動摩擦塊在限位筒和內膽之間向下運動，之后松開驅動桿，彈簧拉動摩擦塊向上運動，完成一個周期。在周期運動過程中，摩擦塊對內膽進行摩擦生熱，內膽對水進行加熱。本發明利用機械能轉化為內能，可以方便隨時對飲用水加熱，把走路時的消耗的機械能合理運用轉化為內能。

作為一種改進的方式，所述外殼外側設有用于綁定身體的第二固定帶。第二固定帶通過與人的身體上部分綁定，方便對保溫壺固定。

作為一種改進的方式，所述外殼和限位筒之間還套設有保溫層。保溫層可以減少保溫壺中熱量的損失，提高加熱的效率。

作為一種改進的方式，所述保溫層為真空保溫層。真空保溫層保溫效果較好，而且應用廣泛。

作為一種改進的方式，所述內膽材料為不銹鋼。一方面通過不銹鋼材料加強內膽的強度，延長內膽使用壽命，另一方面，不銹鋼傳熱效果也比較好。

作為一種改進的方式，所述摩擦塊為兩個環繞所述內膽的半圓形金屬塊。半圓形金屬塊加大與內膽的接觸面積，提高加熱效率，金屬塊的摩擦塊，可以提高產熱效率和傳熱效率，還可以延長使用壽命。

作為一種改進的方式，所述外殼外側上還設有照明裝置，所述照明裝置包括led燈、太陽能充電板、蓄電池和開關，所述led燈與蓄電池、開關連接形成回路，所述太陽能充電板與蓄電池連接。可以合理利用太陽能，使人們在戶外活動中晚上可以照明，把led燈安裝在保溫壺，節省空間。

作為一種改進的方式，所述外殼外側還設有指南針。戶外活動常常會到荒蕪人跡的地方，指南針有益于人們辨別方向。

由于采用上述技術方案，本發明具有以下有益效果：

1.本發明通過第一固定帶與腿部綁定，利用走路時的擺動驅動摩擦塊，使摩擦塊通過彈簧可以作周期性的上下運動，在運動過程中，摩擦塊對內膽進行摩擦，產生熱量加熱飲用水。本發明利用走路時產生的機械能轉化為內能加熱飲用水，合理利用資源，方便實用。

2.本發明結構簡單，保溫性好，可以夜間照明，還可以辨別方向。

附圖說明

圖1是本發明戶外保溫壺一較佳實施方式的剖視圖。

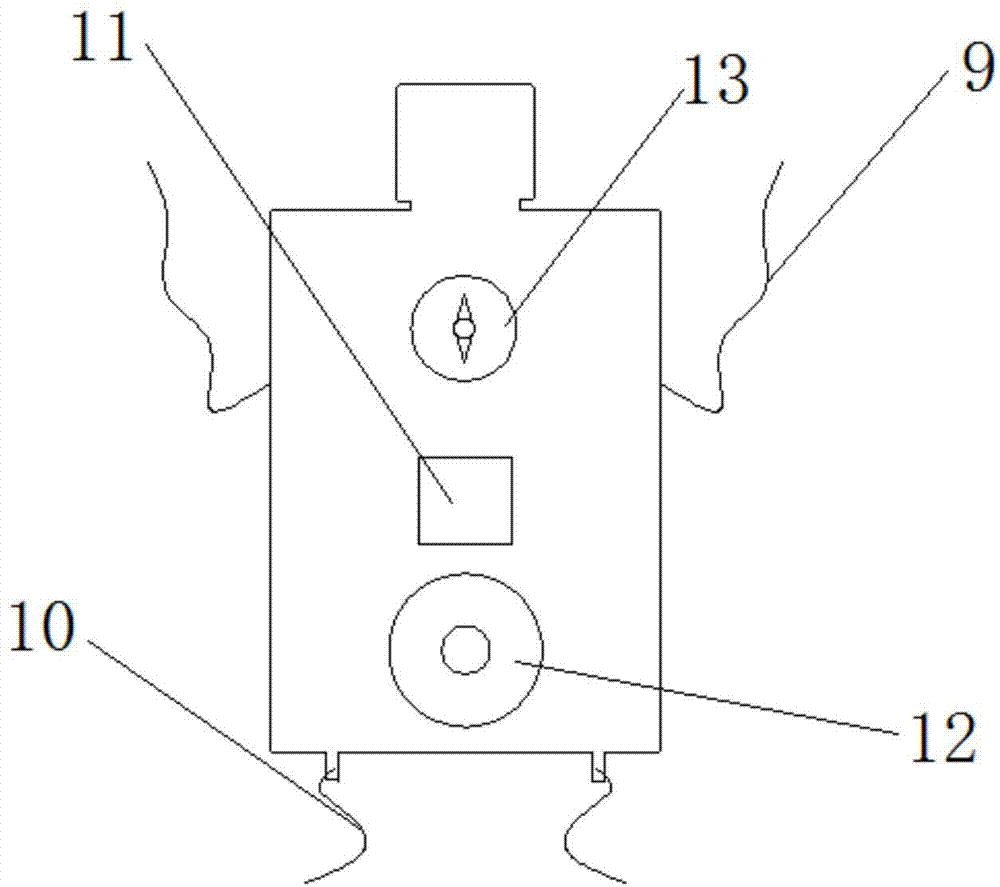

圖2是圖1中戶外保溫壺外觀示意圖。

圖3是圖1中戶外保溫壺使用過程示意圖。

附圖中，1-壺蓋、2-內膽、3-彈簧、4-摩擦塊、5-驅動桿、6-限位筒、7-保溫層、8-外殼、9-第二固定帶、10-第一固定帶、11-太陽能充電板、12-led燈、13-指南針

具體實施方式

以下結合附圖對發明的具體實施進一步說明。

如圖1所示，一種戶外保溫壺，包括壺蓋1、內膽2和外殼8，外殼8套設在內膽2外，壺蓋1套蓋在外殼8上端，內膽2材料為不銹鋼，不銹鋼導熱性就好，而且剛度和耐腐性較強，應用廣泛。內膽2和外殼8之間設有限位筒6，限位筒6與內膽2形成封閉空腔，限位筒6和外殼8下端設有豎直相通的導向孔，形成導向通道。內膽2和限位筒6間設有半圓形金屬摩擦塊4，摩擦塊4外半圓面與限位筒6接觸，內半圓面與內膽2接觸，摩擦塊4通過限位筒6和內膽2的限制可以作上下運動，并在運動過程使內膽2發熱。

摩擦塊4頂部設有彈簧，彈簧與限位筒6上端連接，彈簧可以令摩擦塊4復位，形成周期運動。摩擦塊4下端設有驅動桿5，驅動桿5通過導向孔伸出保溫壺外，以通過拉動驅動桿5促使摩擦塊4滑動，進而對水進行加熱。外殼8和限位筒6之間還設有真空保溫層7。可以讓熱損失降低，真空保溫層廣泛應用于現有保溫杯中，獲得了大眾的認可。在冬天或者爬雪山的時候，常常買不到熱水，只能購買到一些瓶裝礦泉水。這時可以把礦泉水倒入保溫壺加熱。

如圖2，保溫壺外殼8外側設有用于綁定身體的第二固定帶9，驅動桿5驅動桿位于壺外的部分設有用于綁定人體腿部的第一固定帶10。通過第二固定帶9與人體上部分固定，可以使保溫壺固定，通過第一固定帶10與腿部固定，使驅動桿5獲得了驅動力。把人們在戶外活動走路過程中的機械能轉化為內能。本發明不僅可以隨時隨地加熱飲用水，還合理利用了戶外活動消耗的部分能量，在走路的時候就可以加熱飲用水。

保溫壺外殼8外側還設有照明裝置，所照明裝置包括led燈12、太陽能充電板11，蓄電池和開關，led燈12與蓄電池、開關連接形成回路，太陽能充電板11與蓄電池連接，該裝置合理利用了太陽能，使戶外活動人員可以使用保溫壺照明，省去了攜帶電筒的空間。

保溫殼外側還設有指南針13。在戶外活動中，人們往往喜歡去一些荒無人煙的地方，這種地方往往信號不好，又沒有指明方向的路標。此時需要一個指南針為人們指明方向。

本發明的工作原理：

如圖3，通過人力拉動驅動桿5，使摩擦塊4向下運動，在運動過程中，摩擦塊4對內膽2進行摩擦，產生熱量，熱量通過內膽2傳遞到內膽2里的飲用水；當撤去作用在驅動桿5上的力時，摩擦塊4在彈簧的作用下復位，再次產生熱量，完成一個周期的動作。通過人力重復施力，使保溫壺里面的水升溫。

本發明結構簡單，利用戶外活動走路時產生的機械能轉化為內能加熱飲用水，方便實用，合理利用資源，而且還具有夜間照明，指明方向的功能。

上述說明是針對本發明較佳可行實施例的詳細說明，但實施例并非用以限定本發明的專利申請范圍，凡本發明所提示的技術精神下所完成的同等變化或修飾變更，均應屬于本發明所涵蓋專利范圍。

技術特征：

技術總結
本發明公開了一種戶外保溫壺，屬于保溫壺領域。包括壺蓋、內膽和外殼，其特征在于：所述外殼套設在內膽外，所述壺蓋套蓋在所述外殼上端口處，所述內膽和外殼之間設有限位筒，所述限位筒與所述內膽形成封閉空腔，所述限位筒和外殼下端設有豎直相通的導向孔，所述限位筒和內膽間設有摩擦塊，所述摩擦塊分別與內膽、限位筒滑動接觸，所述摩擦塊上端設有彈簧，所述彈簧與所述限位筒頂部連接，所述摩擦塊下端設有驅動桿，所述驅動桿通過導向孔伸出壺外，所述驅動桿位于壺外的部分設有用于綁定人體腿部的第一固定帶，所述外殼外側設有用于綁定身體的第二固定帶。本發明在于提供一種人體機械能加熱飲用水的保溫壺。

技術研發人員：覃永紅
受保護的技術使用者：廣西南岜仔科技有限公司
技術研發日：2017.03.28
技術公布日：2017.07.11
