本發明涉及一種桌臺茶幾，尤其是一種能夠加熱散熱的桌臺茶幾。

背景技術：

桌臺茶幾在中國是入清之后開始盛行的家具。從明代繪畫中所見，當時香幾兼有桌臺茶幾的功能，到了清代，桌臺茶幾才從香幾中分離出來，演變為一個獨立的新品種。一般來講，桌臺茶幾較矮小，有的還做成兩層式，與香幾比較容易區別。清代桌臺茶幾較少單獨擺設，往往放置于一對扶手椅之間，成套陳設在廳堂兩側。由于放在椅子之間成套使用，所以它的形式、裝飾、幾面鑲嵌及所用材料和色彩等人多隨著椅子的風格而定，多見擺放于客廳。然而，現在的桌臺茶幾功能比較的單一，不具有散熱功能，在冬天的時候，我們坐在桌臺茶幾旁邊聊天時會感到很冷。

技術實現要素：

本發明的目的在于克服現有技術存在的以上問題，提供一種能夠加熱散熱的桌臺茶幾，冬天的時候，桌臺茶幾上的傳熱板能夠散發出大量的熱量，幫助坐在桌臺茶幾旁邊的用戶取暖，讓用戶不再感覺到冷；該桌臺茶幾上的傳熱板能夠自由的拆卸或更換，便于用戶在不使用傳熱板時，可將其拆卸下來放好，不會阻礙用戶將腳放在桌臺茶幾下。

一種能夠加熱散熱的桌臺茶幾，包括桌臺茶幾本體和傳熱板，所述傳熱板通過通用緊固件連接在桌臺茶幾本體上的臺面和/或桌臺茶幾腿上，所述傳熱板彼此緊密連接，結合處設置有導熱硅膠，所述傳熱板雙層設置，層與層之間用導熱硅膠和通用緊固件密封固定有電加熱片和溫度傳感器，所述電加熱片和溫度傳感器通過導線與溫度控制操作電路板連接，所述溫度控制操作電路板與電源連接，所述溫度控制操作電路板設置有操作按鈕開關，所述傳熱板上設置插孔，所述插孔設置有多排，所述傳熱板通過插孔與隔離防燙板設置的插頭連接，所述隔離防燙板設置有兩個或兩個以上，插頭插不同的插孔能夠實現對傳熱板與外界的密封隔離，不密封不可觸碰式隔離，不密封可觸碰式隔離，完全開放的隔離，提供多種不同的安全熱交換架構。

進一步的，所述電源為蓄電池或可充電電池時，位于桌臺茶幾臺面的背面一側，所述電源為外界常規交流電電源時，且帶有直流變壓器或直接用v電壓輸入給電加熱片進行加熱時，是外接電源線。

進一步的，所述傳熱板是由導熱片和散熱層復合而成，所述導熱片位于加熱片的側邊，所述散熱層位于導熱片遠離加熱片的一側，所述加熱片與導熱片連接，并用導熱硅膠將間隙填充滿。

進一步的，所述加熱片是由絕緣瓷片和電熱電阻絲組成。

進一步的，所述加熱片是由絕緣瓷片和電熱電阻絲組成。進一步的，所述加熱片是由絕緣瓷片和電熱阻絲組成

本發明的有益效果是：

1.冬天的時候，桌臺茶幾上的傳熱板能夠散發出大量的熱量，幫助坐在桌臺茶幾旁邊的用戶取暖，讓用戶不再感覺到冷；

2.該桌臺茶幾上的傳熱板能夠自由的拆卸或更換，便于用戶在不使用傳熱板時，可將其拆卸下來放好，不會阻礙用戶將腳放在桌臺茶幾下；

3.桌臺茶幾臺面上放置的物品很熱、或者桌臺茶幾上放置的就是熱源，可以利用桌臺茶幾的傳熱板散熱或溫暖桌臺茶幾腿周邊空間；

4.使用安全，有很好的防護裝置，并沒人員受傷害，并且隔熱、傳熱、模式有多組模式可供切換。

附圖說明

下面結合附圖和實施例對本發明進一步說明。

圖1是本發明的結構示意圖；

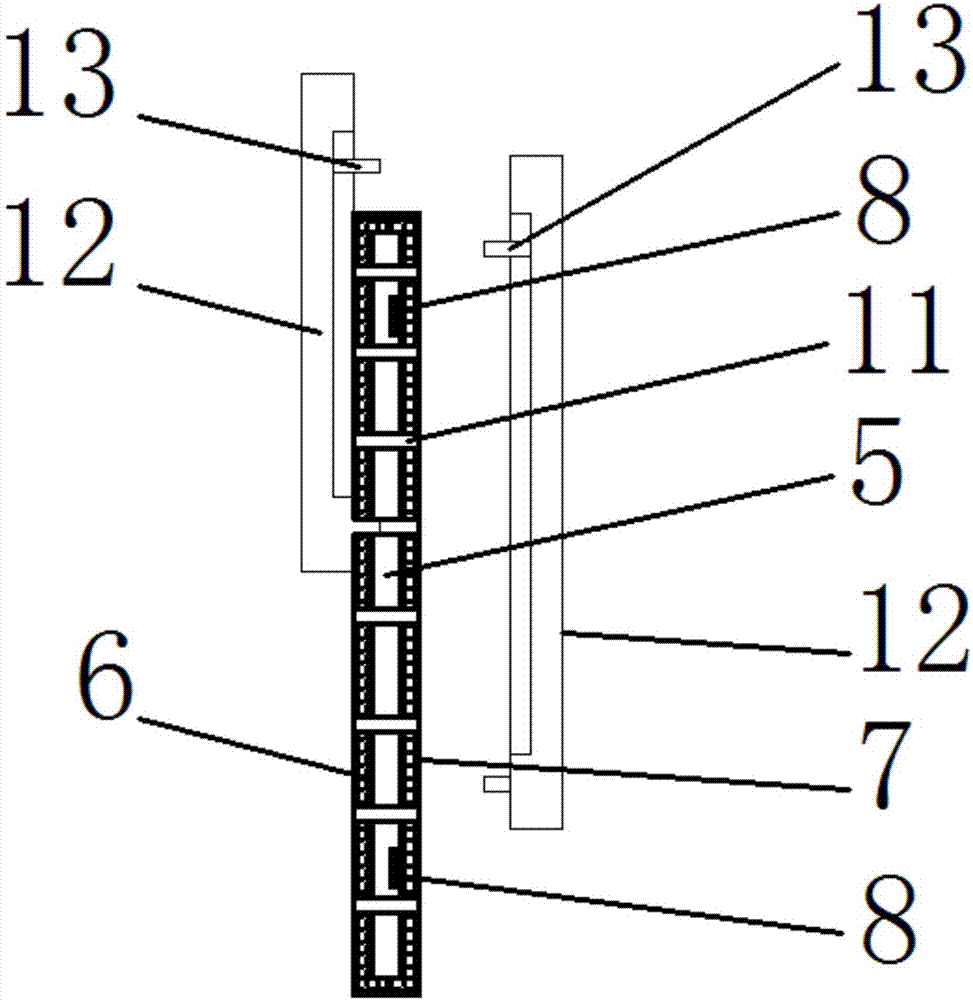

圖2是本發明傳熱板的結構示意圖。

圖中：桌臺茶幾本體1、桌臺茶幾腿2、傳熱板3、溫度控制操作電路板4、電加熱片5、導熱層6、散熱層7、溫度傳感器8、電源9、操作按鈕開關10、插孔11、隔離防燙板12、插頭13、臺面14。

具體實施方式

下面結合附圖對本發明進一步的描述

如圖1至圖2所示，一種能夠加熱散熱的桌臺茶幾，包括桌臺茶幾本體1和傳熱板3，所述傳熱板3通過通用緊固件連接在桌臺茶幾本體1上的臺面14和/或桌臺茶幾腿2上，所述傳熱板3彼此緊密連接，結合處設置有導熱硅膠，所述傳熱板3雙層設置，層與層之間用導熱硅膠和通用緊固件密封固定有電加熱片5和溫度傳感器8，所述電加熱片5和溫度傳感器8通過導線與溫度控制操作電路板4連接，所述溫度控制操作電路板4與電源9連接，所述溫度控制操作電路板4設置有操作按鈕開關10，所述傳熱板3上設置插孔11，所述插孔11設置有多排，所述傳熱板3通過插孔11與隔離防燙板12設置的插頭13連接，所述隔離防燙板12設置有兩個或兩個以上，插頭13插不同的插孔11能夠實現對傳熱板3與外界的密封隔離，不密封不可觸碰式隔離，不密封可觸碰式隔離，完全開放的隔離，提供多種不同的安全熱交換架構。

進一步的，所述電源9為蓄電池或可充電電池時，位于桌臺茶幾臺面14的背面一側，所述電源為外界常規交流電電源時，且帶有直流變壓器或直接用220v電壓輸入給電加熱片進行加熱時，是外接電源線。

進一步的，所述傳熱板3是由導熱層6和散熱層7復合而成，所述導熱層6位于加熱片5的側邊，所述散熱層7位于導熱層6遠離加熱片5的一側，所述加熱片5與導熱層6連接，并用導熱硅膠將間隙填充滿。

進一步的，所述加熱片5是由絕緣瓷片和電熱電阻絲組成。

具體實施例:

在用戶不使用傳熱板的時候，需要將傳熱板收起來放好，在用戶需要傳熱板時，可以將傳熱板拿出來，將對應的傳熱板上的導電片插入對應的桌臺茶幾腿上的電源接插板內，并根據自己的需求，隨便安裝幾塊傳熱板在桌臺茶幾腿上，并利用螺栓和/或卡槽和/或插銷和/或釘子和/或魔術貼等連接裝置與桌臺茶幾腿連接固定起來，在用戶使用時，打開電源接插板的溫度控制操作電路板，這時，加熱片通過導電片與電源接插板的接通而通電，并開始工作，散發的熱量通過導熱層（瓷片和/或鐵片和/或玻璃）傳遞給散熱層（過濾網和/或帶孔的布等），最后通過散熱層散發到空氣中，將腿放在桌臺茶幾地下的用戶就能夠感受到溫暖了。

以上所述，僅為本發明的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，可輕易想到變化或替換，都應涵蓋在本發明的保護范圍之內。因此，本發明的保護范圍以權利要求的保護范圍為準。

技術特征：

技術總結
本發明公開一種能夠加熱散熱的桌臺茶幾，包括桌臺茶幾本體和傳熱板，所述傳熱板連接在桌臺茶幾本體上的桌臺茶幾腿之間，所述桌臺茶幾腿上設置有溫度控制操作電路板和電源接插板，所述電源接插板通過溫度控制操作電路板與電源連接，所述傳熱板上設置有導電片，所述導電片能夠與電源接插板連接。冬天的時候，桌臺茶幾上的傳熱板能夠散發出大量的熱量，幫助坐在桌臺茶幾旁邊的用戶取暖，讓用戶不再感覺到冷；該桌臺茶幾上的傳熱板能夠自由的拆卸或更換，便于用戶在不使用傳熱板時，可將其拆卸下來放好，不會阻礙用戶放腳在桌臺茶幾下。

技術研發人員：征建芳;陳巧云
受保護的技術使用者：蘇州七巧板日用品科技有限公司
技術研發日：2017.05.08
