本發明涉及生活電器領域，尤其是涉及一種底座及洗碗機。

背景技術：

為了減小質量跟成本，相關技術中的洗碗機的底座采用塑料制成，并容置有洗滌泵，洗滌泵的電機在工作時可能會發出而火花導致底座起火，存在安全隱患。

技術實現要素：

本發明旨在至少解決相關技術中存在的技術問題之一。為此，本發明需要提供一種底座及洗碗機。

本發明實施方式的底座用于洗碗機，所述底座形成有用于容置洗滌泵的容置空間，所述洗滌泵包括電機，所述底座包括與所述電機相對的第一塑料本體部分和設置在所述第一塑料本體部分和所述電機之間的第一防火片。

在本發明實施方式的底座中，由于底座包括與電機相對的第一塑料本體部分，可降低底座的重量及制造成本，同時，由于第一防火片隔開第一塑料本體部分和電機，可有效防止電機在工作時發出火花可能會導致底座起火的風險，從而保證了具有底座的洗碗機的使用安全性。

在某些實施方式中，所述底座采用塑料一體成型。

在某些實施方式中，所述底座包括本體，所述本體呈矩形框狀，所述本體包括底板、與所述底板平行設置的頂板和連接所述底板和所述頂板的側板，所述頂板包括所述第一塑料本體部分。

在某些實施方式中，所述洗滌泵還包括泵體及耐熱的連接體，所述泵體設置在所述底板上，所述連接體固定在所述側板上，所述電機包括轉子伸出端和沿軸向與所述轉子伸出端相反的尾端，所述轉子伸出端與所述泵體連接且所述尾端與所述耐熱連接體連接從而懸置在所述容置空間內。

在某些實施方式中，所述洗碗機包括設置在所述頂板上的水杯，所述水杯包括伸入所述容置空間內的連接部，所述泵體與所述連接部連接從而懸置在所述底板上。

在某些實施方式中，所述底座包括彈性件，所述連接體形成有連接軸，所述側板開設有第一安裝孔，所述連接體通過所述連接軸穿設所述第一安裝孔而安裝在所述側板上，所述彈性件套設在所述連接軸上并彈性抵持在所述連接軸與所述第一安裝孔的孔壁之間。

在某些實施方式中，所述彈性件呈環形，所述彈性件開設有環形的凹槽，所述側板形成有向外凸出的安裝部，所述安裝部開設有所述第一安裝孔，所述安裝部圍繞所述第一安裝孔的側壁卡設所述凹槽以使得所述彈性件彈性抵持在所述連接軸與所述第一安裝孔的孔壁之間。

在某些實施方式中，所述彈性件的數目為多個，多個所述彈性件依次套設在所述連接軸上。

在某些實施方式中，所述第一防火片在所述電機上的正投影覆蓋所述電機。

在某些實施方式中，所述底座包括阻燃棉，所述阻燃棉設置在所述第一防火片及所述第一塑料本體部分之間。

在某些實施方式中，所述底座包括緊固件，所述第一防火片開設有第二安裝孔，所述緊固件穿設所述第二安裝孔而將所述第一防火片固定在所述第一塑料本體部分上。

在某些實施方式中，所述底板包括與所述電機相對的第二塑料本體部分，所述底座包括設置在第二塑料本體部分及所述電機之間的第二防火片。

在某些實施方式中，所述第二防火片在所述電機上的正投影覆蓋所述電機。

本發明實施方式的洗碗機包括上述任一實施方式所述的底座。

在本發明實施方式的洗碗機中，由于底座包括與電機相對的第一塑料本體部分，可降低底座的重量及制造成本，同時，由于第一防火片隔開第一塑料本體部分和電機，可有效防止電機在工作時發出火花可能會導致底座起火的風險，從而保證了具有底座的洗碗機的使用安全性。

在某些實施方式中，所述洗碗機包括內膽，所述內膽與所述底座采用塑料一體成型。

本發明實施方式的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。

附圖說明

本發明的上述和/或附加的方面和優點從結合下面附圖對實施方式的描述中將變得明顯和容易理解，其中：

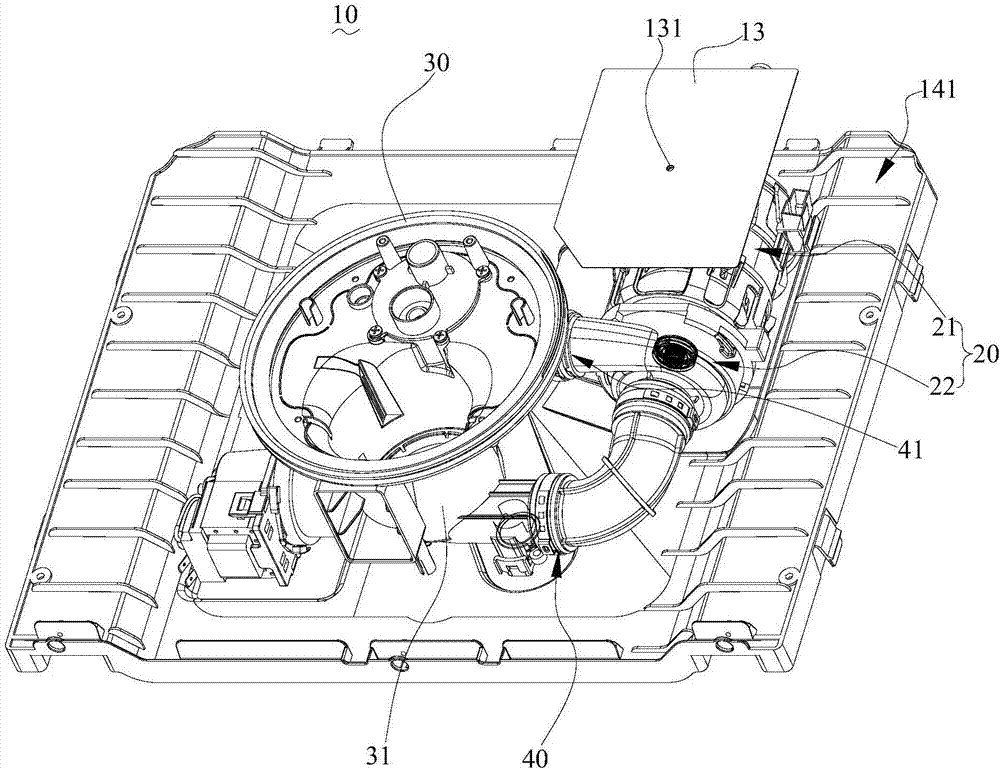

圖1是本發明實施方式的底座的立體示意圖。

圖2是本發明實施方式的底座的另一立體示意圖。

圖3是本發明實施方式的底座的平面示意圖。

圖4是本發明實施方式的底座的剖面示意圖。

圖5是本發明實施方式的洗碗機的剖面示意圖。

圖6是圖5的洗碗機的ⅰ部分放大示意圖。

主要元件符號說明：

洗碗機100；

底座10、容置空間11、第一塑料本體部分12、第一防火片13、本體14、第二安裝孔131、底板141、頂板142、側板143、第一安裝孔144、安裝部145、側壁1451、彈性件15、凹槽151；

洗滌泵20、電機21、轉子伸出端211、尾端212、泵體22、連接體23、連接軸231、水杯30、連接部31、第一連接管40、第二連接管41、內膽50、洗滌腔室51。

具體實施方式

下面詳細描述本發明的實施方式，所述實施方式的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施方式是示例性的，僅用于解釋本發明，而不能理解為對本發明的限制。

在本發明的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”、“順時針”、“逆時針”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個所述特征。在本發明的描述中，“多個”的含義是兩個或兩個以上，除非另有明確具體的限定。

在本發明的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接。可以是機械連接，也可以是電連接。可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本發明中的具體含義。

請一并參閱圖1～圖6，本發明實施方式的底座10用于洗碗機100。

底座10形成有用于容置洗滌泵20的容置空間11。洗滌泵20包括電機21。底座10包括與電機21相對的第一塑料本體部分12和設置在第一塑料本體部分12和電機21之間的第一防火片13。

在本發明實施方式的底座10中，由于底座10包括與電機21相對的第一塑料本體部分12，可降低底座10的重量及制造成本，同時，由于第一防火片13隔開第一塑料本體部分12和電機21，可有效防止電機21在工作時發出火花可能會導致底座10起火的風險，從而保證了具有底座10的洗碗機100的使用安全性。

需要說明的是，第一塑料本體部分12由塑料材料構成，并且構成第一塑料本體部分12的塑料材料可根據具體情況選擇。當然，第一塑料本體部分12雖然由塑料材料構成，但是第一塑料本體部分12的重量具有能夠保證底座10能夠正常使用的機械強度。第一塑料本體部分12的形狀及尺寸可根據具體情況進行設置，例如在一些例子中，第一塑料本體部分12呈片狀。

再有，第一防火片13可有效防止電機21在工作時發出火花可能會導致底座10起火的風險，即第一防火片13具有阻燃的性能。另外，第一防火片13的形狀及大小可根據具體情況進行設置，只需滿足能夠防止電機21在工作時可能發出的火花傳到第一塑料本體部分12上即可。

在某些實施方式中，底座10基本呈矩形體狀。如此，底座10的外形較為美觀，并且放置方便。

在某些實施方式中，底座10采用塑料一體成型。如此，底座10的加工較為簡單，并且制造成本較低。同時，底座10的質量較輕，這樣運輸方便，便于用戶使用。

需要說明的是，底座10采用的塑料材料可根據具體情況進行設置。

再有，在底座10采用塑料一體成型時，容置在容置空間11的洗滌泵20的電機21也不會影響底座10的正常使用，只需通過第一防火片13隔開即可，例如在一個例子中，電機21懸掛在容置空間11內，即電機21不直接與底座10接觸，這樣電機21對底座10的影響較小，這時若再通過第一防火片13隔開電機21即可進一步提高底座10的使用安全性。

可以理解，為了降低電機21在工作時的震動引發的振動噪音，電機21與底座10之間可通過彈性的連接件進行連接，這樣就可緩沖電機21與底座10之間的相互作用力。

可以理解，為了提高第一塑料本體部分12的阻燃性能，第一塑料本體部分12可包括阻燃塑料，例如在一些例子中，第一塑料本體部分12包括abs塑料(丙烯腈-丁二烯-苯乙烯共聚物)。

可以理解，為了提高第一塑料本體部分12的耐熱性能，第一塑料本體部分12可由耐熱塑料構成。

在某些實施方式中，底座10包括本體14，本體14呈矩形框狀，本體14包括底板141、與底板141平行設置的頂板142和連接底板141和頂板142的側板143，頂板142包括第一塑料本體部分12。電機21懸置在容置空間11內，且距離頂板142的距離小于或等于距離底板141和距離側板143的距離。

如此，底座10的結構較為簡單，這樣減少了底座10的加工工序，同時也簡化了底座10的安裝步驟。再有，由于電機21懸置在容置空間11內，這樣電機21與底座10不直接接觸，從而對底座10的影響較小。

另外，由于電機21距離頂板142的距離要小于或等于距離底板141和距離側板143的距離，這樣電機21對底板141及側板143的影響較小，從而不會影響底板141及側板143的使用。

可以理解，為了提高底板141及側板143的使用安全性，也可在底板141與電機21之間設置第一防火片13，并可在側板143與電機21之間設置第一防火片13，這樣安全系數更高。

在某些實施方式中，底座10包括本體14，本體14呈矩形框狀，本體14包括底板141、與底板141平行設置的頂板142和連接底板141和頂板142的側板143，頂板142包括第一塑料本體部分12。

如此，底座10的結構較為簡單，這樣減少了底座10的加工工序，同時也簡化了底座10的安裝步驟。同時，由于第一防火片13隔開第一塑料本體部分12和電機21，這樣電機21在工作時可能引發的電火花不會隨著空氣流往上竄至第一塑料本體部分12。

需要說明的是，由于頂板142包括第一塑料本體部分12，這樣還便于電機21在容置空間11內的安裝，例如，在一些例子中，可將電機21懸置在容置空間11內，并通過固定件間接安裝在底板141上或安裝在側板143上以通過底板141或側板143進行承載，這樣電機21的安裝易于實現，同時又可與第一塑料本體部分12隔開的距離較遠，從而可進一步保證電機21工作時可能產生的電火花不會傳遞至第一塑料本體部分12而引發著火。

在本發明實施方式中，本體14包括四個側板143，四個側板143設置在底板142與頂板142之間并依次連接，四個側板143連接底板141及頂板142并形成容置空間11。四個側板143能夠提高底座10的結構強度。

在某些實施方式中，洗滌泵20還包括泵體22及耐熱的連接體23。泵體22設置在底板141上，連接體23固定在側板143上。電機21包括轉子伸出端211和沿軸向與轉子伸出端211相反的尾端212，轉子伸出端211與泵體22連接且尾端212與連接體23連接從而懸置在容置空間11內。

如此，由于電機21為懸置在容置空間11內，這樣可有效避免電機21工作時的振傳遞至底板141、頂板142及側板143而引發振動噪音，從而降低了具有底座10的洗碗機100工作時的噪音。再有，電機21懸置的方式還能夠有效降低電機21與底板141、頂板142及側板143之間的熱傳導效率，從而也不會影響底板141及側板143的使用。

另外，由于連接體23耐熱，這樣可保證連接體23受熱不會變形。連接體23與電機21的尾端212連接，這樣連接體23不會影響轉子伸出端211的正常使用。

在一些例子中，連接體23由耐熱且阻燃的塑料材料構成，如此連接體23的質量較輕，并且不會引發起火。

在某些實施方式中，洗碗機100包括設置在頂板142上的水杯30。水杯30包括伸入容置空間11內的連接部31。泵體22與連接部31連接從而懸置在底板141上。

如此，由于泵體22懸置在底板141上，這樣可有效避免泵體22工作時的震動傳遞至底板141而引發振動噪音。

在本發明實施方式中，洗碗機100包括第一連接管40、第二連接管41及噴臂(圖未示出)。第一連接管40連接泵體22及水杯30。第二連接管41連接泵體22及噴臂。第一連接管40及第二連接管41與泵體22內的腔室(圖未示出)連通。噴臂噴出的水能夠回收至水杯30，然后洗滌泵20能夠將水杯30內的水再傳輸至噴臂進行噴淋，從而實現水的循環利用。也就是說，洗滌泵20為循環泵。

在某些實施方式中，底座10包括彈性件15。連接體23形成有連接軸231。側板143開設有第一安裝孔144。連接體23通過連接軸231穿設第一安裝孔144而安裝在側板143上。彈性件15套設在連接軸231上并彈性抵持在連接軸231與第一安裝孔144的孔壁之間。

如此，由于彈性件15彈性抵持在連接軸231與第一安裝孔144的孔壁之間，這樣彈性件15隔開了連接軸231與第一安裝孔144，由于彈性件15具有緩沖受力的作用，從而能夠有效消減由連接軸231傳導給側板143的振動，從而可有效降低由電機21工作時的震動而引發的噪音。

在某些實施方式中，彈性件15呈環形，彈性件15開設有環形的凹槽151。側板143形成有向外凸出的安裝部145。安裝部145開設有第一安裝孔144，安裝部145圍繞第一安裝孔144的側壁1451卡設凹槽151以使得彈性件15彈性抵持在連接軸231與第一安裝孔144的孔壁之間。

如此，由于側板143形成有凸出的安裝部145，這樣可提高側板143的機械強度。再有，安裝部145的側壁1451卡設凹槽151的配合方式提高了彈性件15與第一安裝孔144的孔壁的接觸面積，進而提高了彈性件15彈性抵持在連接軸231與第一安裝孔144的孔壁之間的穩定性。

需要說明的是，彈性件15由于彈性材料構成。

在某些實施方式中，彈性件15的數目為多個，多個彈性件15依次套設在連接軸231上。

如此，多個彈性件15的設置提高了減振效果。

在某些實施方式中，第一防火片13在電機21上的正投影覆蓋電機21。

如此，由于第一防火片13在電機21上的正投影覆蓋電機21，這樣第一防火片13覆蓋電機21的面積較大，從而可充分間隔開電機21與第一塑料本體部分12，從而提高了第一防火片13的阻燃效果。

可以理解，為了進一步提高第一防火片13的阻燃性能，可使得第一防火片13的正投影完全覆蓋洗滌泵20。

在某些實施方式中，第一防火片13呈片狀，如此，第一防火片13占用的空間體積較小。

在一些例子中，第一防火片13為金屬板，第一防火片13覆蓋第一塑料本體部分12。

在某些實施方式中，底座10包括阻燃棉(圖未示出)，阻燃棉設置在第一防火片13及第一塑料本體部分12之間，并且阻燃棉具有較好的隔熱效果。

上述阻燃棉能夠有效阻隔可能越過第一防火片13的電火花，從而可進一步保證具有底座10的洗碗機100的使用安全性。

可以理解，為了進一步提高阻燃棉的阻燃性能，可使得阻燃棉的正投影也覆蓋電機21。

在某些實施方式中，第一防火片13內形成有層狀的阻燃且阻熱的塑料層(圖未示出)。第一防火片13的質量較輕，并且具有較好的隔熱效果。

在某些實施方式中，底座10包括緊固件，第一防火片13開設有第二安裝孔131，緊固件穿設第二安裝孔131而將第一防火片13固定在第一塑料本體部分12上。

如此，這樣以簡單的方式實現了對緊固件的固定，另外，由于第一防火片13為直接固定在第一塑料本體部分12上，這樣可有效防止電機21可能產生的電火花越過第一防火片13而落在第一塑料本體部分12上。

在某些實施方式中，底板141包括與電機21相對的第二塑料本體部分(圖未示出)。底座10包括設置在第二塑料本體部分及電機21之間的第二防火片(圖未示出)。

如此，由于底板141包括第二塑料本體部分，這樣可降低底座10的重量及制造成本。同時，第二防火片隔開第二塑料本體部分及電機21，這樣第二防火片可有效防止電機21在工作時發出火花可能會導致底板141起火的風險。

在某些實施方式中，第二防火片在電機21上的正投影覆蓋電機21。

如此，由于第二防火片在電機21上的正投影覆蓋電機21，這樣第二防火片覆蓋電機21的面積較大，從而可充分間隔開電機21與第二塑料本體部分，從而提高了第二防火片的阻燃效果。

可以理解，為了進一步提高第二防火片的阻燃性能，可使得第二防火片的正投影完全覆蓋洗滌泵20。

在一些例子中，第二防火片為錫箔紙，第二防火片貼合在底板141上并覆蓋底板141。如此，第二防火片覆蓋的面積較大，并且具有較佳的阻燃性能。

本發明實施方式的洗碗機100包括上述任一實施方式所述的底座10。

在本發明實施方式的洗碗機100中，由于底座10包括與電機21相對的第一塑料本體部分12，可降低底座10的重量及制造成本，同時，由于第一防火片13隔開第一塑料本體部分12和電機21，可有效防止電機21在工作時發出火花可能會導致底座10起火的風險，從而保證了具有底座10的洗碗機100的使用安全性。

在某些實施方式中，洗碗機100包括內膽50，內膽50與底座10采用塑料一體成型。

如此，內膽50與底座10的加工較為簡單，并且制造成本較低。同時，洗碗機100的質量較輕，這樣運輸方便，便于用戶使用。

在本發明實施方式中，洗碗機100還包括洗滌泵20、水杯30及噴臂，洗滌泵20連接水杯30及噴臂。內膽50形成有洗滌腔室51，噴臂包括設置在洗滌腔室51內的噴頭(圖未示出)，內膽50安裝在底座10上，底座10承載內膽50。水杯30設置在底座10內，洗滌腔室51連通水杯30。在洗碗機100工作時，噴臂通過噴頭向放置在洗滌腔室51內的餐具噴射水以清洗餐具，然后清洗完餐具的水經過過濾后匯集至水杯30中，然后洗滌泵20可將水杯30內的水傳輸至噴臂繼續使用，從而實現水的循環利用。

在本發明中，除非另有明確的規定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接觸，也可以包括第一和第二特征不是直接接觸而是通過它們之間的另外的特征接觸。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或僅僅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或僅僅表示第一特征水平高度小于第二特征。

下文的公開提供了許多不同的實施方式或例子用來實現本發明的不同結構。為了簡化本發明的公開，下文中對特定例子的部件和設置進行描述。當然，它們僅僅為示例，并且目的不在于限制本發明。此外，本發明可以在不同例子中重復參考數字和/或參考字母，這種重復是為了簡化和清楚的目的，其本身不指示所討論各種實施方式和/或設置之間的關系。此外，本發明提供了的各種特定的工藝和材料的例子，但是本領域普通技術人員可以意識到其他工藝的應用和/或其他材料的使用。

在本說明書的描述中，參考術語“一個實施方式”、“一些實施方式”、“示意性實施方式”、“示例”、“具體示例”、或“一些示例”等的描述意指結合實施方式或示例描述的具體特征、結構、材料或者特點包含于本發明的至少一個實施方式或示例中。在本說明書中，對上述術語的示意性表述不一定指的是相同的實施方式或示例。而且，描述的具體特征、結構、材料或者特點可以在任何的一個或多個實施方式或示例中以合適的方式結合。

盡管已經示出和描述了本發明的實施方式，本領域的普通技術人員可以理解：在不脫離本發明的原理和宗旨的情況下可以對這些實施方式進行多種變化、修改、替換和變型，本發明的范圍由權利要求及其等同物限定。
