技術領域：

本發明屬于日常用具制備技術領域，涉及一種用于晾曬衣服的新型晾衣架，特別是一種架體可調式防風晾衣架，晾曬衣服時，能夠?qū)⒘酪录芄潭ㄔ诹酪吕K上，避免多件衣服因風吹而緊靠在一起，同時可以根據衣物的大小，調節晾衣架的長度。

背景技術：
：

現有晾衣架一般包括掛鉤與衣架本體，市場上銷售的晾衣架種類繁多，主要有塑料衣架、鐵衣架和竹衣架等，這些種類的晾衣架的架體長度一般是固定不變的，不能夠根據衣物的大小而調節自身的長度尺寸，對于小件衣物和較大衣物的晾曬極為不便，并且這種晾衣架不能夠牢靠的固定在晾衣繩上，在有風的情況下，很容易被風吹掉，剛洗凈的衣物會因此再次被弄臟，當晾曬多件衣物時，因?yàn)轱L(fēng)吹或者重力的原因，數件衣物很容易靠攏在一起，影響晾曬效果，大大地延長了晾曬時間，從而給人們的日常生活帶來不必要的麻煩。

在現有技術中，公開號為cn104665509a的中國發明專利，公開了一種具有放風功能的晾衣架，該發明的掛鉤部分安裝有磁鐵，可以吸附在鐵制晾衣繩上，能夠防止風吹，但是對于其他材質的晾衣繩，則失去了效用，該發明的架體部分的長度也不能根據衣物的大小而調節；公開號為cn106419435a的中國發明專利，公開了一種封閉環扣式的晾衣架，該發明的掛鉤部分是封閉式卡扣，材料為塑料材質，其利用了塑料材質的彈性開合性能，使用時，將卡扣處輕捏打開，掛在晾衣繩上，然后松開，此時掛鉤完整地掛在晾衣繩上，不會被風刮走，收取晾衣架時，將卡扣處輕捏打開，取下晾衣架即可，該發明有效防止了晾曬的衣物被風吹落的情況，但數件衣物同時晾曬時，該發明無法阻止數件衣服因?yàn)轱L(fēng)吹或者重力的原因而靠攏在一起；公開號為cn101731915a的中國發明專利，公開了一種新型晾衣架，該發明的掛鉤部分通過豎桿、橫桿、鉤桿和封閉擋板組成，這四個部件構成一個閉合環，通過封閉擋板的開合，將晾衣架懸掛在晾衣繩上，橫桿上安裝有螺栓，能夠?qū)⒘酪录芄潭ㄔ诹酪吕K上，該發明克服了普通晾衣架存在的缺陷，能夠防止晾衣架被風吹落，以及能夠?qū)⒘酪录芄潭ㄔ诹酪吕K上，從而避免數件衣物靠攏在一起，但是該發明制造工藝復雜，晾衣架的懸掛和收取操作麻煩，使用極為不方便。

總而言之，現有的晾衣架普遍存在容易被風吹落的缺點，無法避免因?yàn)轱L(fēng)吹或者重力等原因，數件晾曬的衣物會緊靠在一起的問題，除此之外，現有晾衣架架體固定，無法根據衣物的大小而改變其長度，在現有技術中，即使克服了上述部分缺點，其使用也極為不方便。

技術實現要素：
：

本發明的目的在于克服現有技術存在的缺點，針對現有晾衣架所存在的架體長度固定、容易被風吹落以及同時晾曬的數件衣物容易緊靠在一起的問題，在沒有使生產工藝復雜化，保證使用者方便使用的條件下，設計一種架體可調式防風晾衣架。

為了實現上述目的，本發明涉及的架體可調式防風晾衣架，其主體結構包括掛鉤、架體、調節器、第一控制板、第二控制板、第一轉軸、第二轉軸、第三轉軸、第一鉤桿、第二鉤桿、第三鉤桿、第四鉤桿、第一彈簧、第二彈簧、第三彈簧、第一架桿、第二架桿、第三架桿、第四架桿、凸起、凹槽、調節器左螺紋、調節器右螺紋、第四轉軸、第五轉軸、架桿凹槽和花紋；轉動開放式結構的掛鉤底端與架體頂端通過第三轉軸轉動式相連接，架體的底端與調節器螺紋式相連接；掛鉤的主體結構由第一控制板、第二控制板、第一轉軸、第二轉軸、第三轉軸、第一鉤桿、第二鉤桿、第三鉤桿、第四鉤桿、第一彈簧、第二彈簧和第三彈簧聯動式組合構成；第一鉤桿的一端與第二鉤桿的一端通過轉軸轉動式連接在一起，第一鉤桿的另一端與第三鉤桿的一端通過轉軸轉動式連接在一起，第三鉤桿的另一端設置有凸起；凸起與第四鉤桿一端的凹槽相接觸，第四鉤桿的另一端通過第三轉軸與第二鉤桿的另一端轉動式相連接，第一鉤桿、第二鉤桿、第三鉤桿和第四鉤桿依次連接構成一個閉合環狀結構；第一彈簧采用剛性連接式安裝于第一鉤桿與第三鉤桿之間，第一彈簧能夠?qū)⒌谝汇^桿與第三鉤桿之間形成的夾角控制在0度到100度之間；在第一鉤桿與第三鉤桿相連接處，安裝有第一控制板，第一控制板能夠?qū)⒌谝汇^桿與第三鉤桿之間的夾角限制在100度以?xún)?nèi)，第一控制板將第一彈簧包裹在內，使第一彈簧不與晾衣繩直接接觸，并保護第一彈簧不受日曬和潮侵；第二彈簧采用剛性連接式安裝于第二鉤桿與第四鉤桿之間，第二彈簧將第二鉤桿與第四鉤桿之間形成的夾角控制在0度到100度之間；在第二鉤桿與第四鉤桿相連接處，安裝有第二控制板，第二控制板能夠?qū)⒌诙^桿與第四鉤桿之間的夾角限制在100度以?xún)?nèi)，第一控制板將第二彈簧包裹在內，并保護第二彈簧不受日曬和潮侵。

本發明所述架體由第一架桿、第二架桿、第三架桿、第四架桿、第四轉軸和第五轉軸組成，第一架桿和第二架桿的一端與掛鉤的底端通過第三轉軸轉動式相連接，第一架桿的另一端與第三架桿的一端通過第四轉軸轉動式相連接，第二架桿的另一端與第四架桿的一端通過第五轉軸轉動式相連接；第三彈簧采取剛性連接式安裝于第一架桿與第二架桿之間，第三彈簧安裝于第二控制板之內，并被第二控制板保護起來，第二控制板和第三彈簧共同將第一架桿和第二架桿之間形成的夾角限制在130度以?xún)?nèi)；第一架桿與第二架桿的另一端分別設置有架桿凹槽，架桿凹槽有利于衣褲類的衣物晾曬；第三架桿和第四架桿的另一端設置有方向相反的螺紋結構，第三架桿和第四架桿的螺紋結構分別與調節器內置螺紋結構相配套，并采取螺紋式與調節器相連接；轉動調節器時，能夠使第三架桿和第四架桿同時外伸或者內進，使第一架桿與第二架桿之間的夾角改變，晾衣架的架體長度尺寸隨之?dāng)U大或者縮小，以適于不同尺寸衣物的晾曬。

本發明所述調節器的外表面上刻有凹凸花紋，花紋的樣式是條紋或者其他圖案，轉動調節器時，花紋有利于增大接觸摩擦力，便于調節器的轉動；以調節器的中點為界，其內部分為調節器左螺紋和調節器右螺紋，調節器左螺紋與調節器右螺紋的螺紋方向相反；當順時針轉動調節器時，第三架桿和第四架桿通過其自身的螺紋結構向調節器內部靠攏而內縮，第三彈簧收縮，架體的長度變短；當逆時針轉動調節器時，第三架桿和第四架桿通過其自身螺紋結構向調節器外部方向移動而外伸，第三彈簧拉伸，架體的長度變長，當調節器轉動到最頂端時，在第二控制板的限制下，第一架桿與第二架桿之間的夾角達到最大值130度，達到晾衣架架體的最大尺寸。

本發明與現有技術相比，所設計的架體可調式防風晾衣架主體結構簡單，原理可靠，容易制造，避免了晾曬的衣物會被風吹落和數件衣物同時晾曬時容易緊靠在一起的情況，其架體的長度尺寸能夠根據衣物大小進行調節，便于使用，制備成本低廉，節省能源和晾曬時間，應用環境友好。

附圖說明：

圖1為本發明的主體結構原理示意圖。

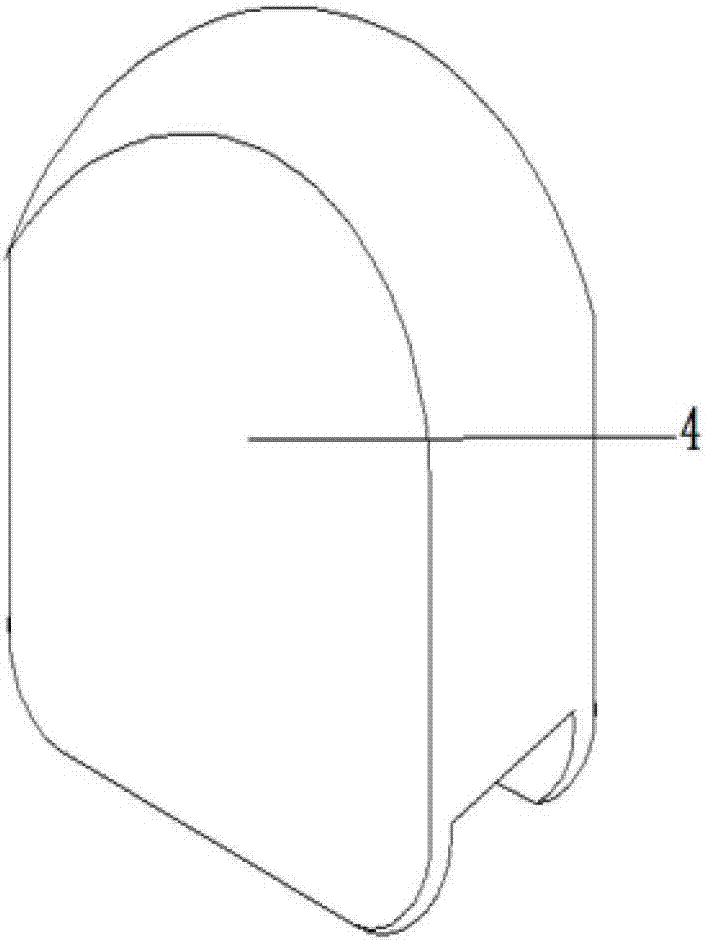

圖2為本發明涉及的第一控制板的結構原理示意圖。

圖3為本發明涉及的第二控制板的結構原理示意圖。

具體實施方式：

下面通過實施例并結合附圖對本發明作進一步說明。

實施例：

本實施例涉及的架體可調式防風晾衣架，其主體結構包括掛鉤1、架體2、調節器3、第一控制板4、第二控制板5、第一轉軸6、第二轉軸7、第三轉軸8、第一鉤桿9、第二鉤桿10、第三鉤桿11、第四鉤桿12、第一彈簧13、第二彈簧14、第三彈簧15、第一架桿16、第二架桿17、第三架桿18、第四架桿19、凸起20、凹槽21、調節器左螺紋22、調節器右螺紋23、第四轉軸24、第五轉軸25、架桿凹槽26和花紋27；轉動開放式結構的掛鉤1底端與架體2頂端通過第三轉軸8轉動式相連接，架體2的底端與調節器3螺紋式相連接；掛鉤1的主體結構由第一控制板4、第二控制板5、第一轉軸6、第二轉軸7、第三轉軸8、第一鉤桿9、第二鉤桿10、第三鉤桿11、第四鉤桿12、第一彈簧13、第二彈簧14和第三彈簧15聯動式組合而成；第一鉤桿9的一端與第二鉤桿10的一端通過轉軸7轉動式連接在一起，第一鉤桿9的另一端與第三鉤桿11的一端通過轉軸6轉動式連接在一起，第三鉤桿11的另一端有凸起20；凸起20與第四鉤桿12一端的凹槽21相接觸，第四鉤桿12的另一端通過第三轉軸8與第二鉤桿10的另一端轉動式相連接，第一鉤桿9、第二鉤桿10、第三鉤桿11和第四鉤桿12依次連接構成一個閉合環狀結構；第一彈簧13采用剛性連接式安裝于第一鉤桿9與第三鉤桿11之間，第一彈簧13能夠?qū)⒌谝汇^桿9與第三鉤桿11之間形成的夾角控制在0度到100度之間；在第一鉤桿9與第三鉤桿11相連接處，安裝有第一控制板4，第一控制板4能夠?qū)⒌谝汇^桿9與第三鉤桿11之間的夾角限制在100度以?xún)?nèi)，第一控制板4將第一彈簧13包裹在內，使第一彈簧13不與晾衣繩直接接觸，并保護第一彈簧13不受日曬和潮侵；第二彈簧14采用剛性連接式安裝于第二鉤桿10與第四鉤桿12之間，第二彈簧14將第二鉤桿10與第四鉤桿12之間形成的夾角控制在0度到100度之間；在第二鉤桿10與第四鉤桿12相連接處，安裝有第二控制板5，第二控制板5能夠?qū)⒌诙^桿10與第四鉤桿12之間的夾角限制在100度以?xún)?nèi)，第一控制板5將第二彈簧14包裹在內，并保護第二彈簧14不受日曬和潮侵。

本實施例涉及的架體2由第一架桿16、第二架桿17、第三架桿18、第四架桿19、第四轉軸24和第五轉軸25組成，第一架桿16和第二架桿17的一端與掛鉤1的底端通過第三轉軸8轉動式相連接，第一架桿16的另一端與第三架桿18的一端通過第四轉軸24轉動式相連接，第二架桿17的另一端與第四架桿19的一端通過第五轉軸25轉動式相連接；第三彈簧15采取剛性連接式安裝于第一架桿16與第二架桿17之間，第三彈簧15安裝于第二控制板5之內，并被第二控制板5保護起來，第二控制板5和第三彈簧15共同將第一架桿16和第二架桿17之間形成的夾角限制在130度以?xún)?nèi)；第一架桿16與第二架桿17的另一端分別設置有架桿凹槽26，架桿凹槽26有利于衣褲類的衣物晾曬；第三架桿18和第四架桿19的另一端設置有方向相反的螺紋結構，第三架桿18和第四架桿19的螺紋結構分別與調節器3的內置螺紋結構相配合，并采取螺紋式與調節器3相連接；轉動調節器3時，能夠使第三架桿18和第四架桿19同時外伸或者內進，使第一架桿16與第二架桿17之間的夾角改變，晾衣架的架體2長度尺寸隨之?dāng)U大或者縮小，以適于不同尺寸衣物的晾曬。

本實施例涉及的調節器3的外表面上刻有凹凸花紋27，花紋27的樣式是條紋或者其他圖案，轉動調節器3時，花紋27有利于增大接觸摩擦力，便于調節器3的轉動；以調節器3的中點為界，其內部分為調節器左螺紋22和調節器右螺紋23，調節器左螺紋22與調節器右螺紋23的螺紋方向相反；當順時針轉動調節器3時，第三架桿18和第四架桿19通過其自身的螺紋結構向調節器3內部靠攏而內縮，第三彈簧15收縮，架體2的長度變短；當逆時針轉動調節器3時，第三架桿18和第四架桿19通過其自身螺紋結構向調節器3外部方向移動而外伸，第三彈簧15拉伸，架體2的長度變長，當調節器3轉動到最頂端時，在第二控制板5的限制下，第一架桿16與第二架桿17之間的夾角達到最大值130度，達到晾衣架架體的最大尺寸。

本實施例晾曬衣物的具體操作過程為：用手按下第三鉤桿11，掛鉤1打開，從而將掛鉤懸掛在晾衣繩上，松開第三鉤桿11，第三鉤桿11在第一彈簧13的彈力作用下與第四鉤桿12再次相接；根據平行四邊形的不穩定性，在衣物的重力作用下，第一鉤桿9與第三鉤桿11靠攏，第一彈簧13收縮，第二鉤桿10與第四鉤桿13靠攏，第二彈簧14收縮，掛鉤1將晾衣繩緊緊夾住，從而將晾衣架固定在晾衣繩上，所晾曬的衣物越重，掛鉤1夾持力度越大；根據衣物的大小，轉動調節器3，擴大或者縮小架體2的長度，實現方便晾曬的目的，達到可調放風晾衣的效果。
