本發明涉及展示臺技術領域，尤其涉及一種家用電器展示臺。

背景技術：

家用電器主要指在家庭及類似場所中使用的各種電器和電子器具。又稱民用電器、日用電器。家用電器使人們從繁重、瑣碎、費時的家務勞動中解放出來，為人類創造了更為舒適優美、更有利于身心健康的生活和工作環境，提供了豐富多彩的文化娛樂條件，已成為現代家庭生活的必需品。家用電器問世已有近百年歷史，美國被認為是家用電器的發祥地。家用電器的范圍，各國不盡相同，世界上尚未形成統一的家用電器分類法，有的國家將照明器具列為家用電器的一類，將聲像電器列入文娛器具，而文娛器具還包括電動電子玩具。家用電器在展示的時候經常使用到展示臺，但是現存在的展示臺多為固定結構，不能根據用戶的需求對家用電器進行多角度旋轉，不便于用戶更全面的了解家用電器，滿足不了用戶的使用需求。

技術實現要素：

本發明的目的是為了解決現有技術中存在的缺點，而提出的一種家用電器展示臺。

為了實現上述目的，本發明采用了如下技術方案：

一種家用電器展示臺，包括展示臺本體，所述展示臺本體上設有固定座，所述固定座為中空結構，所述固定座的內壁底端活動設有轉動軸，所述轉動軸的頂端設有齒輪，所述齒輪遠離轉動軸的一側設有從動軸，且從動軸延伸至固定座外，所述齒輪的一側設有弧形齒條，且弧形齒條和齒輪嚙合，所述弧形齒條的一側設有支柱，且支柱延伸至固定座外，所述支柱的底端設有拉桿，所述固定座的一側設有第一支架，且第一支架為中空結構，所述第一支架的內壁上設有第一復位彈簧，所述第一復位彈簧上設有第二支架，且第二支架延伸至第一支架外，所述拉桿遠離支柱的一端設于第二支架上，所述從動軸延伸至固定座外的一端連接有放置板，所述放置板為中空結構，所述放置板的內壁之間設有固定軸，所述固定軸上對稱活動套設有滑塊，且滑塊相遠離的一側設有第二復位彈簧，所述第二復位彈簧活動套設于固定軸上，所述第二復位彈簧遠離滑塊的一端設于放置板的內壁上，所述滑塊的頂端設有擠壓板，所述放置板遠離從動軸的一側開設有第一槽道，所述擠壓板通過第一槽道延伸至放置板外，所述擠壓板活動設于第一槽道內。

優選的，所述擠壓板相靠近的一側設有硅膠層，且硅膠層通過膠水粘貼于擠壓板上。

優選的，所述固定座的頂端開設有第一槽口，且從動軸通過第一槽口延伸至固定座外，所述從動軸活動設于第一槽口內。

優選的，所述固定座的一側開設有第二槽口，且支柱通過第二槽口延伸至固定座外，所述支柱活動設于第二槽口內。

優選的，所述第一支架遠離固定座的一側開設有第三槽口，且第二支架通過第三槽口延伸至第一支架外，所述第二支架活動設于第三槽口內。

優選的，所述展示臺本體上開設有螺紋孔，且固定座通過鎖緊螺栓安裝于展示臺本體上。

優選的，所述拉桿上套設有防滑套，且防滑套為橡膠材料制作而成。

與現有技術相比，本發明的有益效果是：

本發明中，通過增加固定座、轉動軸、齒輪、從動軸、弧形齒條、支柱、拉桿、第一支架、第一復位彈簧和第二支架，利用第一復位彈簧的彈性形變使得第二支架活動設于第一支架內，能夠使得拉桿帶動支柱移動，支柱帶動弧形齒條和齒輪分離，從而能夠多角度旋轉并固定放置板，便于多角度了解家用電器，同時通過增加固定軸、滑塊、第二復位彈簧、擠壓板和第一槽道，利用第二復位彈簧的彈性形變使得滑塊活動設于固定軸上，滑塊帶動擠壓板移動，擠壓板擠壓并固定不同型號的家用電器，避免家用電器在展示過程中發生摔壞，本發明結構簡單，生產成本低，操作方便，能夠多角度旋轉并固定放置板，便于多角度了解家用電器，同時能夠避免家用電器在展示過程中發生摔壞，滿足用戶的使用需求。

附圖說明

圖1為本發明提出的一種家用電器展示臺的結構示意圖。

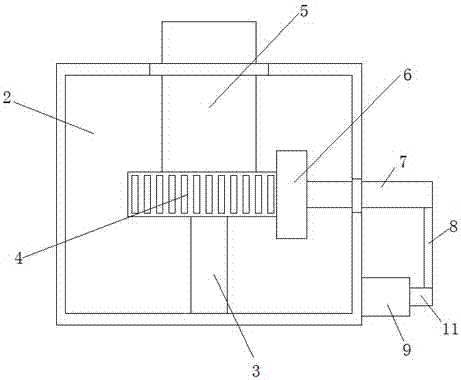

圖2為本發明提出的一種家用電器展示臺的固定座結構示意圖。

圖3為本發明提出的一種家用電器展示臺的放置板結構示意圖。

圖4為本發明提出的一種家用電器展示臺的第一支架結構示意圖。

圖中：1展示臺本體、2固定座、3轉動軸、4齒輪、5從動軸、6弧形齒條、7支柱、8拉桿、9第一支架、10第一復位彈簧、11第二支架、12放置板、13固定軸、14滑塊、15第二復位彈簧、16擠壓板、17第一槽道。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

參照?qǐng)D1-4，一種家用電器展示臺，包括展示臺本體1，展示臺本體1上設有固定座2，固定座2為中空結構，固定座2的內壁底端活動設有轉動軸3，轉動軸3的頂端設有齒輪4，齒輪4遠離轉動軸3的一側設有從動軸5，且從動軸5延伸至固定座2外，齒輪4的一側設有弧形齒條6，且弧形齒條6和齒輪4嚙合，弧形齒條6的一側設有支柱7，且支柱7延伸至固定座2外，支柱7的底端設有拉桿8，固定座2的一側設有第一支架9，且第一支架9為中空結構，第一支架9的內壁上設有第一復位彈簧10，第一復位彈簧10上設有第二支架11，且第二支架11延伸至第一支架9外，拉桿8遠離支柱7的一端設于第二支架11上，從動軸5延伸至固定座2外的一端連接有放置板12，放置板12為中空結構，放置板12的內壁之間設有固定軸13，固定軸13上對稱活動套設有滑塊14，且滑塊14相遠離的一側設有第二復位彈簧15，第二復位彈簧15活動套設于固定軸13上，第二復位彈簧15遠離滑塊14的一端設于放置板12的內壁上，滑塊14的頂端設有擠壓板16，放置板12遠離從動軸5的一側開設有第一槽道17，擠壓板16通過第一槽道17延伸至放置板12外，擠壓板16活動設于第一槽道17內，擠壓板16相靠近的一側設有硅膠層，且硅膠層通過膠水粘貼于擠壓板16上，固定座2的頂端開設有第一槽口，且從動軸5通過第一槽口延伸至固定座2外，從動軸5活動設于第一槽口內，固定座2的一側開設有第二槽口，且支柱7通過第二槽口延伸至固定座2外，支柱7活動設于第二槽口內，第一支架9遠離固定座2的一側開設有第三槽口，且第二支架11通過第三槽口延伸至第一支架9外，第二支架11活動設于第三槽口內，展示臺本體1上開設有螺紋孔，且固定座2通過鎖緊螺栓安裝于展示臺本體1上，拉桿8上套設有防滑套，且防滑套為橡膠材料制作而成。使用的時候，手動向相遠離的方向移動擠壓板16，擠壓板16帶動滑塊14在固定軸13上活動，滑塊14擠壓第二復位彈簧15，第二復位彈簧15彈性收縮，將家用電器放置到放置板12上，松開擠壓板16，第二復位彈簧15彈性伸長，第二復位彈簧15帶動滑塊14移動，滑塊14帶動擠壓板16移動，擠壓板16擠壓并固定家用電器，當用戶需要多角度了解家用電器的時候，手動拉動拉桿8，拉桿8帶動第二支架11和支柱7移動，第二支架11帶動第一復位彈簧10彈性伸長，支柱7帶動弧形齒條6移動，弧形齒條6和齒輪4分離，到達合適的角度后，松開拉桿8，第一復位彈簧10彈性收縮，第一復位彈簧10帶動第二支架11移動，第二支架11通過拉桿8帶動支柱7移動，支柱7帶動弧形齒條6移動，弧形齒條6和齒輪4嚙合，本發明結構簡單，生產成本低，操作方便，能夠多角度旋轉并固定放置板12，便于多角度了解家用電器，同時能夠避免家用電器在展示過程中發生摔壞，滿足用戶的使用需求。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。
