本發明創客器材技術領域，具體為一種創客使用的便攜式桌子。

背景技術：

隨著國家經濟的繁榮昌盛，社會對于新鮮信息接受度越來越高，創客是近些年新興的一個群體，主要指具有創新理念、自主創業的人。在中國，創客運動最重要的標志是掌握了自生產工具，他們是一群新人類，堅守創新，持續實踐，樂于分享并且追求美好生活的人。而桌子是創客們在進行創新工作時必不可少的一個工具，市場上的一些桌子為固定式，不能根據實際情況而調整大小，而一些可調節式的桌子體積較小，使用面積不夠。

技術實現要素：

本發明的目的在于提供一種創客使用的便攜式桌子，以解決上述背景技術中提出的固定式桌子不能根據實際情況而調整大小，而一些可調節式的桌子體積較小，使用面積不夠的問題。

為實現上述目的，本發明提供如下技術方案：一種創客使用的便攜式桌子，包括左升降套筒、左伸展板和支撐板，所述左升降套筒的外側安裝有旋轉螺釘，且左升降套筒的下面固定有剎車輪，所述左升降套筒通過桌子本體與右升降套筒相連接，所述左升降套筒和右升降套筒的上方皆連接有伸縮桿，所述桌子本體的內部上方設置有空腔，且空腔的內部安裝有固定滑軌，所述固定滑軌的前方固定有固定卡塊，所述桌子本體內部的下方固定有鼠標托板，所述左伸展板位于空腔內部的左側，且空腔內部的右側設置有右伸展板，所述左伸展板的兩側固定有凸臺，且左伸展板的內部安裝有定位孔，所述支撐板位于桌子本體的兩側的下方。

優選的，所述固定卡塊關于左伸展板中心線對稱設置有2個，且左伸展板與凸臺的寬度之和大于固定卡塊之間的距離。

優選的，所述固定滑軌關于桌子本體的中心線對稱分布設置有2個，且固定滑軌的長度小于左伸展板的長度。

優選的，所述左伸展板和右伸展板為形狀相同的結構，且兩者的長度之和大于桌子本體的長度。

優選的，所述定位孔為等距離排列在左伸展板和右伸展板的內部。

優選的，所述支撐板為可旋轉結構，旋轉角度為0～270?，且支撐板的長度大于左伸展板與桌子本體下端面的垂直距離。

與現有技術相比，本發明的有益效果是：該創客使用的便攜式桌子由左升降套筒、右升降套筒和桌子本體構成，可根據使用者的要求而調節左升降套筒和右升降套筒，使其達到合適的高度，便于使用，在需要擴大其使用面積時，將左伸展板可右伸展板從空腔內抽出，隨后用支撐板支撐固定，不使用支撐板時，將其收納于空腔，節約占地空間，鼠標托板可從空腔內抽出存放鼠標，剎車輪便于該桌子的移動和固定，該便攜式桌子安裝簡單，可根據實際使用要求而對于桌子的面積和高度進行擴展收縮，整體實用性強。

附圖說明

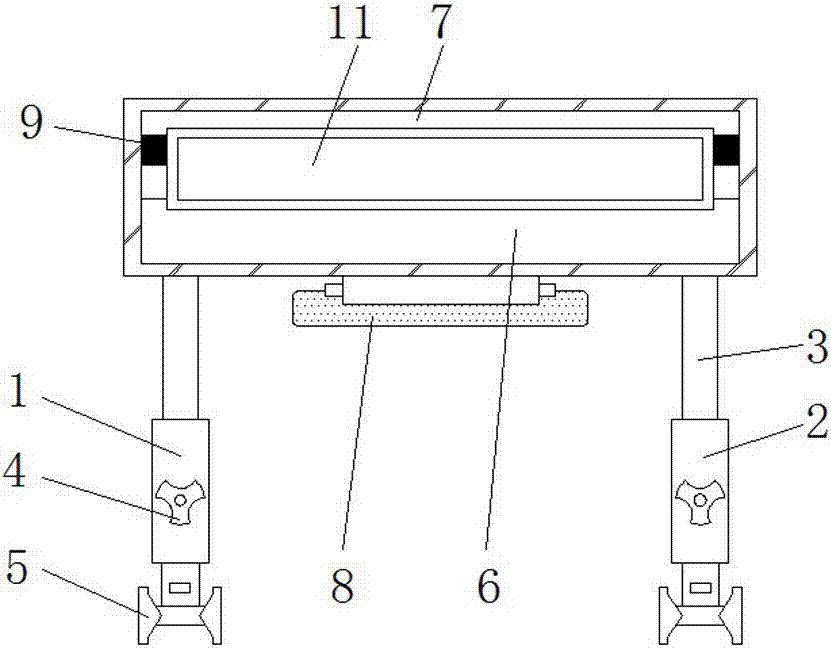

圖1為本發明整體結構示意圖；

圖2為本發明側視結構示意圖；

圖3為本發明俯視結構示意圖。

圖中：1、左升降套筒，2、右升降套筒，3、伸縮桿，4、旋轉螺釘，5、剎車輪，6、桌子本體，7、空腔，8、鼠標托板，9、固定卡塊，10、固定滑軌，11、左伸展板，12、定位孔，13、右伸展板，14、凸臺，15、支撐板。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-3，本發明提供一種技術方案：一種創客使用的便攜式桌子，包括左升降套筒1、右升降套筒2、伸縮桿3、旋轉螺釘4、剎車輪5、桌子本體6、空腔7、鼠標托板8、固定卡塊9、固定滑軌10、左伸展板11、定位孔12、右伸展板13、凸臺14和支撐板15，左升降套筒1的外側安裝有旋轉螺釘4，且左升降套筒1的下面固定有剎車輪5，左升降套筒1通過桌子本體6與右升降套筒2相連接，左升降套筒1和右升降套筒2的上方皆連接有伸縮桿3，桌子本體6的內部上方設置有空腔7，且空腔7的內部安裝有固定滑軌10，固定滑軌10關于桌子本體6的中心線對稱分布設置有2個，且固定滑軌10的長度小于左伸展板11的長度，設計合理，方便左伸展板11的滑動，固定滑軌10的前方固定有固定卡塊9，固定卡塊9關于左伸展板11中心線對稱設置有2個，且左伸展板11與凸臺14的寬度之和大于固定卡塊9之間的距離，在左伸展板11和右伸展板13伸出至最大長度時，凸臺14被固定卡塊9擋住，使得左伸展板11和右伸展板13不會從空腔7中脫落，桌子本體6內部的下方固定有鼠標托板8，左伸展板11位于空腔7內部的左側，且空腔7內部的右側設置有右伸展板13，左伸展板11和右伸展板13為形狀相同的結構，且兩者的長度之和大于桌子本體6的長度，左伸展板11和右伸展板13不會進入空腔7的內部，左伸展板11的兩側固定有凸臺14，且左伸展板11的內部安裝有定位孔12，定位孔12為等距離排列在左伸展板11和右伸展板13的內部，便于支撐，支撐板15位于桌子本體6的兩側的下方，支撐板15為可旋轉結構，旋轉角度為0～270?，且支撐板15的長度大于左伸展板11與桌子本體6下端面的垂直距離，設計合理，使得支撐板15能夠插到定位孔12中。

工作原理：在使用該創客使用的便攜式桌子時，如若需要增加該桌子的高度，可先擰松旋轉螺釘4，然后將桌子本體6向上拉動，伸縮桿3隨之伸長，直至達到使用者所需的高度后擰緊旋轉螺釘4進行固定，在需要擴大其使用面積時，可將左伸展板11或右伸展板13從空腔7中伸出，凸臺14在固定滑軌10上滑動，直至達到所需的長度時，將支撐板15從桌子本體6的下端旋轉出來，將支撐板15插入定位孔12中，此時左伸展板11或右伸展板13與桌子本體6平行固定，不會造成傾斜的情況，方便使用，在左伸展板11和右伸展板13伸出至最大長度時，凸臺14被固定卡塊9擋住，使得左伸展板11和右伸展板13不會從空腔7中脫落，需要存放鼠標時，將鼠標托板8抽出，剎車輪5便于該桌子的移動和固定，該便攜式桌子安裝簡單，可根據實際使用要求而對于桌子的面積和高度進行擴展收縮，整體實用性強。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。

技術特征：

技術總結
本發明公開了一種創客使用的便攜式桌子，包括左升降套筒、左伸展板和支撐板，所述左升降套筒的外側安裝有旋轉螺釘，且左升降套筒的下面固定有剎車輪，所述左升降套筒通過桌子本體與右升降套筒相連接，所述左升降套筒和右升降套筒的上方皆連接有伸縮桿，所述固定滑軌的前方固定有固定卡塊，所述左伸展板位于空腔內部的左側，且空腔內部的右側設置有右伸展板，所述左伸展板的兩側固定有凸臺，且左伸展板的內部安裝有定位孔，所述支撐板位于桌子本體的兩側的下方。該創客使用的便攜式桌子，剎車輪便于該桌子的移動和固定，該便攜式桌子安裝簡單，可根據實際使用要求而對于桌子的面積和高度進行擴展收縮，整體實用性強。

技術研發人員：林永生
受保護的技術使用者：昌邑市創通電子科技有限公司
技術研發日：2017.06.23
技術公布日：2017.08.15
