本發明涉及信箱領域，特別是一種新型信箱。

背景技術：

隨著科技的發展，信件越來越多的采用了電子郵件的形式，但是現代社會中，家家戶戶仍舊在單元樓或者住宅門口安裝信箱，目前信箱的用途主要是收報紙、廣告單等紙頁，由于報紙和廣告單平攤面積較大，因此占空間大，且打開信箱時報紙等容易滑出信箱，結構單一的信箱存在缺陷。

技術實現要素：

本發明所要解決的技術問題是提供一種新型信箱，其能夠解決上述現在技術中的問題。

本發明是通過以下技術方案來實現的：本發明的一種新型信箱，包括信箱殼體、設置在所述信箱殼體內部的基座以及分別固定在所述基座頂面左右兩側的卷報裝置以及紙報收進平整裝置，所述信箱殼體表面開設有投信口，所述卷報裝置由前后相對且固定設在所述基座頂面的第一立柱和第二立柱組成，所述第一立柱和所述第二立柱相對側對應設有第一滑移槽，每個所述第一滑移槽內均設有第一滑移塊，所述第一立柱內的所述第一滑移槽下方的所述第一立柱后側面內固定設有卷報電轉機，所述卷報電轉機右側面配合連接有第一旋動桿，所述卷報電轉機相對的所述第二立柱內設有前后通貫設置的滑移槽，所述滑移槽內底面設有導移槽，所述滑移槽內滑移配合連接有第二滑移塊，所述第二滑移塊前側端旋動配合連接有與所述第一旋動桿相對設置的第二旋動桿，所述第二滑移塊底部設有伸至所述導移槽內的導移塊，所述導移塊底部設有第二滑移槽，所述導移槽前端內壁內設有第一凹進槽，所述第一凹進槽內設有后側端與所述導移塊前側面相抵觸的第一簧件，所述第一凹進槽下方的所述第二立柱內設有滑移腔，所述滑移腔內設有第三滑移塊，所述第三滑移塊上螺形紋配合連接有上下伸展設置的鎖緊螺形桿，所述滑移腔與所述導移槽之間的設有第二立柱內設有過孔，所述過孔內滑移配合連接有上下伸展設置的升高桿，所述升高桿頂部設有升高斜傾面，所述升高桿底部末尾與所述第三滑移塊前側頂部固定連接。

作為優選地技術方案，兩組所述第一滑移塊之間旋動配合連接有第三旋動桿，所述第三旋動桿上固定設有第一壓軸，每個所述第一滑移塊頂面內均設有碰觸檢測器，所述碰觸檢測器與所述第一滑移槽內頂壁相對設置，所述碰觸檢測器與所述卷報電轉機電路連接，每個所述第一滑移槽內頂壁內設有第二凹進槽，每個第二凹進槽內頂壁與所述第一滑移塊頂面之間均設有第二簧件。

作為優選地技術方案，所述第一旋動桿與所述第二旋動桿相對側固定設有卡緊件，每個所述卡緊件上均設有相對設置的連柱以及固定在所述連柱上下兩側相對應設置的卡緊塊，兩組所述卡緊件之間卡緊配合連接有卷軸，所述卷軸兩側末尾對應設有用以與所述連柱配合連接的插緊孔，所述插緊孔上下兩側對應設有用以與所述卡緊塊配合連接的卡緊槽。

作為優選地技術方案，所述鎖緊螺形桿頂部端與所述滑移腔內頂壁旋動配合連接，所述鎖緊螺形桿底部與鎖緊電轉機配合連接，所述鎖緊電轉機外表面設置于所述滑移腔內底面內且固定連接。

作為優選地技術方案，所述紙報收進平整裝置由前后對應設置的撐持柱組成，每個所述撐持柱相對側對應設有第四導移槽，每個所述第四導移槽內均設有第四滑移塊，兩組所述第四滑移塊之間旋動配合連接有第二壓軸，所述第二壓軸上方的兩組所述撐持柱之間旋動配合連接有第三壓軸，每個所述第四滑移塊底部的所述第四導移槽內均設有第三簧件。

本發明的有益效果是：

1.通過第一立柱內的第一滑移槽下方的第一立柱后側面內固定設卷報電轉機，卷報電轉機右側面配合連接第一旋動桿，卷報電轉機相對的第二立柱內設前后通貫設置的滑移槽，滑移槽內底面設導移槽，滑移槽內滑移配合連接第二滑移塊，第二滑移塊前側端旋動配合連接與第一旋動桿相對設置的第二旋動桿，第一旋動桿與第二旋動桿相對側固定設卡緊件，從而實現自動控制卷報工作，提高工作效率，同時方便卷軸的快速安裝和拆卸，提高卷報速度。

2.通過第二滑移塊底部設伸至導移槽內的導移塊，導移塊底部設第二滑移槽，導移槽前端內壁內設第一凹進槽，第一凹進槽內設后側端與導移塊前側面相抵觸的第一簧件，第一凹進槽下方的第二立柱內設滑移腔，滑移腔內設第三滑移塊，第三滑移塊上螺形紋配合連接上下伸展設置的鎖緊螺形桿，滑移腔與導移槽之間的設第二立柱內設過孔，過孔內滑移配合連接上下伸展設置的升高桿，升高桿頂部設升高斜傾面，升高桿底部末尾與第三滑移塊前側頂部固定連接，從而實現自動控制第二滑移塊的前后移動，實現對卷軸的鎖緊以及解鎖工作，提高卷軸安裝速度以及穩定性。

3.通過兩組第一滑移塊之間旋動配合連接第三旋動桿，第三旋動桿上固定設第一壓軸，每個第一滑移塊頂面內均設碰觸檢測器，碰觸檢測器與第一滑移槽內頂壁相對設置，碰觸檢測器與卷報電轉機電路連接，當碰觸檢測器碰觸到第一滑移槽內頂壁內頂壁時發出信號并控制卷報電轉機停止旋動，防止卷報過量，超過信箱內部高度，實現定量卷報，每個第一滑移槽內頂壁內設第二凹進槽，每個第二凹進槽內頂壁與第一滑移塊頂面之間均設第二簧件，從而實現自動恢復初始位置以及使得第一壓軸對卷軸上的紙報進行壓緊平整，提高紙報的卷緊質量。

4.本發明結構簡單，能實現自動控制安裝和拆卸卷軸，提高卷軸的安裝和拆卸速度，減少工作人員勞動量，同時提高了卷報速度，能實現自動控制定量卷報工作，防止卷報過量，超過信箱內部高度，能實現自動卷報的同時防止了卷報過程中因張力導致褶皺現象發生，提高了報卷的質量。

附圖說明

為了易于說明，本發明由下述的具體實施例及附圖作以詳細描述。

圖1為本發明的一種新型信箱內部整體結構示意圖；

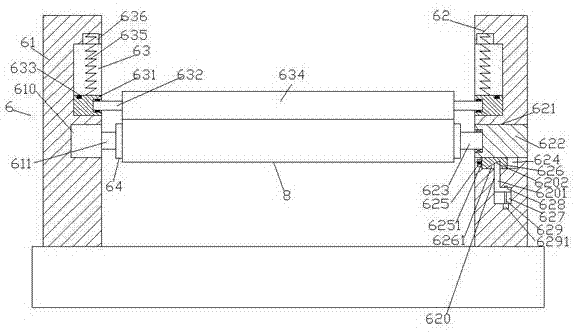

圖2為本發明的卷報裝置內部結構示意圖；

圖3為本發明的卷軸前視圖；

圖4為本發明的卡緊件的結構示意圖；

圖5為本發明的紙報收進平整裝置內部結構示意圖；

圖6為本發明的一種新型信箱的主視圖。

具體實施方式

如圖1-圖6所示，本發明的一種新型信箱，包括信箱殼體4、設置在所述信箱殼體4內部的基座5以及分別固定在所述基座5頂面左右兩側的卷報裝置6以及紙報收進平整裝置7，所述信箱殼體4表面開設有投信口41，所述卷報裝置6由前后相對且固定設在所述基座5頂面的第一立柱61和第二立柱62組成，所述第一立柱61和所述第二立柱62相對側對應設有第一滑移槽63，每個所述第一滑移槽63內均設有第一滑移塊631，所述第一立柱61內的所述第一滑移槽63下方的所述第一立柱61后側面內固定設有卷報電轉機610，所述卷報電轉機610右側面配合連接有第一旋動桿611，所述卷報電轉機610相對的所述第二立柱62內設有前后通貫設置的滑移槽621，所述滑移槽621內底面設有導移槽624，所述滑移槽621內滑移配合連接有第二滑移塊622，所述第二滑移塊622前側端旋動配合連接有與所述第一旋動桿611相對設置的第二旋動桿623，所述第二滑移塊622底部設有伸至所述導移槽624內的導移塊626，所述導移塊626底部設有第二滑移槽6261，所述導移槽624前端內壁內設有第一凹進槽625，所述第一凹進槽625內設有后側端與所述導移塊626前側面相抵觸的第一簧件6251，所述第一凹進槽625下方的所述第二立柱62內設有滑移腔627，所述滑移腔627內設有第三滑移塊628，所述第三滑移塊628上螺形紋配合連接有上下伸展設置的鎖緊螺形桿629，所述滑移腔627與所述導移槽624之間的設有第二立柱62內設有過孔620，所述過孔620內滑移配合連接有上下伸展設置的升高桿6201，所述升高桿6201頂部設有升高斜傾面6202，所述升高桿6201底部末尾與所述第三滑移塊628前側頂部固定連接。

其中，兩組所述第一滑移塊631之間旋動配合連接有第三旋動桿632，所述第三旋動桿632上固定設有第一壓軸634，每個所述第一滑移塊631頂面內均設有碰觸檢測器633，所述碰觸檢測器633與所述第一滑移槽63內頂壁相對設置，所述碰觸檢測器633與所述卷報電轉機610電路連接，當所述碰觸檢測器633碰觸到所述第一滑移槽63內頂壁內頂壁時發出信號并控制卷報電轉機610停止旋動，每個所述第一滑移槽63內頂壁內設有第二凹進槽636，每個第二凹進槽636內頂壁與所述第一滑移塊631頂面之間均設有第二簧件635，從而實現自動恢復初始位置以及使得第一壓軸634對卷軸8上的紙報進行壓緊平整，提高紙報的卷緊質量。

其中，所述第一旋動桿611與所述第二旋動桿623相對側固定設有卡緊件64，每個所述卡緊件64上均設有相對設置的連柱641以及固定在所述連柱641上下兩側相對應設置的卡緊塊642，兩組所述卡緊件64之間卡緊配合連接有卷軸8，所述卷軸8兩側末尾對應設有用以與所述連柱641配合連接的插緊孔81，所述插緊孔81上下兩側對應設有用以與所述卡緊塊642配合連接的卡緊槽82，從而方便卷軸8的快速安裝和拆卸，提高整體卷報速度。

其中，所述鎖緊螺形桿629頂部端與所述滑移腔627內頂壁旋動配合連接，所述鎖緊螺形桿629底部與鎖緊電轉機6291配合連接，所述鎖緊電轉機6291外表面設置于所述滑移腔627內底面內且固定連接，從而實現自動控制卷軸8的鎖緊以及松脫工作，減少工作人人員勞動量且提高了拆裝速度。

其中，所述紙報收進平整裝置7由前后對應設置的撐持柱71組成，每個所述撐持柱71相對側對應設有第四導移槽72，每個所述第四導移槽72內均設有第四滑移塊721，兩組所述第四滑移塊721之間旋動配合連接有第二壓軸73，所述第二壓軸73上方的兩組所述撐持柱71之間旋動配合連接有第三壓軸74，每個所述第四滑移塊721底部的所述第四導移槽72內均設有第三簧件722，從而實現支撐紙報的同時防止紙報雖受張力作用造成褶皺現象，從而影響卷制后的報卷的質量。

初始狀態時，第一立柱61和第二立柱62內的第一滑移塊631受到第二簧件635的頂壓力，使第一立柱61和第二立柱62內的第一滑移塊631位于第一滑移槽63內的最底部位置，此時，第一滑移塊631頂面內的碰觸檢測器633最大程度遠離第一滑移槽63內頂壁，同時，第三滑移塊628通過鎖緊電轉機6291帶動鎖緊螺形桿629旋動，由鎖緊螺形桿629帶動第三滑移塊628位于滑移腔627內的最底部位置，此時，由第三滑移塊628帶動升高桿6201底部最大程度伸至滑移腔627內，同時，升高桿6201頂部末尾完全縮回過孔620內，此時，導移槽624內的導移塊626受到第一簧件625的頂壓力，使導移塊626位于導移槽624內的最后側位置，同時，由導移塊626帶動第二滑移塊622右側端最大程度伸出第二立柱62的后側面外，此時，升高桿6201頂部的升高斜傾面6202與第二滑移槽6261前側段處于相對狀態，同時，前后兩側第四導移槽72內的第四滑移塊721受到第三簧件722的頂壓力，使第四滑移塊721位于第四導移槽72內的最頂部位置，此時，第四滑移塊721帶動第二壓軸73頂部外壁與第三壓軸74底部外壁相抵觸。

首先將卷軸8移動到前后兩側卡緊件64之間，同時，使得卷軸8兩側的插緊孔81以及卡緊槽82分別與前后兩側卡緊件64上的連柱641以及卡緊塊642處于相對位置，然后向前側移動卷軸8，使得卷軸8前側的插緊孔81以及卡緊槽82與前側卡緊件64上的連柱641以及卡緊塊642配合連接，當投遞員需要遞送報紙等物時，通過鎖緊電轉機6291帶動鎖緊螺形桿629旋動，由鎖緊螺形桿629帶動第三滑移塊628以及第三滑移塊628上的升高桿6201向上移動，直至升高桿6201上的升高斜傾面6202伸至第二滑移槽6261內且與第二滑移槽6261前側段斜傾面滑移抵壓配合連接，此時，繼續控制鎖緊電轉機6291帶動鎖緊螺形桿629旋動，直至第三滑移塊628移動到滑移腔627內的最頂部位置時，此時，升高斜傾面6202與第二滑移槽6261滑移抵壓配合，使得導移塊626克服第一簧件6251的頂壓力滑移到導移槽624內的最前側位置，使第一簧件6251完全伸至第一凹進槽625內，此時，導移塊626帶動第二滑移塊622完全滑入滑移槽621內，同時，第二滑移塊622帶動后側的卡緊件64上的連柱641以及卡緊塊642完全插入卷軸8后側的插緊孔81以及卡緊槽82內，此時控制鎖緊電轉機6291停止旋動，然后將紙報穿過第三壓軸74底面以及第二壓軸73頂壁之間，然后將紙報與卷軸8固定連接，此時，通過卷報電轉機610帶動第一旋動桿611旋動，由第一旋動桿611帶動第二旋動桿623上的卡緊件64以及第一旋動桿611上的卡緊件64之間的卷軸8旋動，隨著卷軸8上的紙報增加，使第一壓軸634克服第二簧件635的頂壓力逐漸向上移動，直至第一滑移塊631移動到第一滑移槽63內的最頂部位置時，此時，第一滑移塊631頂面內的碰觸檢測器633與第一滑移槽63內頂壁相抵觸，同時由碰觸檢測器633發送信號并控制卷報電轉機610停止旋動，從而實現智能定量控制，防止卷報過量，超過信箱內部高度，此時，第二簧件635完全伸至第二凹進槽636內。

本發明的有益效果是：

1.通過第一立柱內的第一滑移槽下方的第一立柱后側面內固定設卷報電轉機，卷報電轉機右側面配合連接第一旋動桿，卷報電轉機相對的第二立柱內設前后通貫設置的滑移槽，滑移槽內底面設導移槽，滑移槽內滑移配合連接第二滑移塊，第二滑移塊前側端旋動配合連接與第一旋動桿相對設置的第二旋動桿，第一旋動桿與第二旋動桿相對側固定設卡緊件，從而實現自動控制卷報工作，提高工作效率，同時方便卷軸的快速安裝和拆卸，提高卷報速度。

2.通過第二滑移塊底部設伸至導移槽內的導移塊，導移塊底部設第二滑移槽，導移槽前端內壁內設第一凹進槽，第一凹進槽內設后側端與導移塊前側面相抵觸的第一簧件，第一凹進槽下方的第二立柱內設滑移腔，滑移腔內設第三滑移塊，第三滑移塊上螺形紋配合連接上下伸展設置的鎖緊螺形桿，滑移腔與導移槽之間的設第二立柱內設過孔，過孔內滑移配合連接上下伸展設置的升高桿，升高桿頂部設升高斜傾面，升高桿底部末尾與第三滑移塊前側頂部固定連接，從而實現自動控制第二滑移塊的前后移動，實現對卷軸的鎖緊以及解鎖工作，提高卷軸安裝速度以及穩定性。

3.通過兩組第一滑移塊之間旋動配合連接第三旋動桿，第三旋動桿上固定設第一壓軸，每個第一滑移塊頂面內均設碰觸檢測器，碰觸檢測器與第一滑移槽內頂壁相對設置，碰觸檢測器與卷報電轉機電路連接，當碰觸檢測器碰觸到第一滑移槽內頂壁內頂壁時發出信號并控制卷報電轉機停止旋動，防止卷報過量，超過信箱內部高度，實現定量卷報，每個第一滑移槽內頂壁內設第二凹進槽，每個第二凹進槽內頂壁與第一滑移塊頂面之間均設第二簧件，從而實現自動恢復初始位置以及使得第一壓軸對卷軸上的紙報進行壓緊平整，提高紙報的卷緊質量。

4.本發明結構簡單，能實現自動控制安裝和拆卸卷軸，提高卷軸的安裝和拆卸速度，減少工作人員勞動量，同時提高了卷報速度，能實現自動控制定量卷報工作，防止卷報過量，超過信箱內部高度，能實現自動卷報的同時防止了卷報過程中因張力導致褶皺現象發生，提高了報卷的質量。

以上所述，僅為本發明的具體實施方式，但本發明的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本發明的保護范圍之內。因此，本發明的保護范圍應該以權利要求書所限定的保護范圍為準。
