本發明涉及醫療器械技術領域，尤其涉及一種立式集成型公眾手部消毒智能終端。

背景技術：

現有的手部消毒機是柜式的，直接放置在地面上，體積較大，不便于移動，而且都是單機式的，使用效率較低；而且現有的消毒機內的消毒液使用檢測手段僅限于使用液位傳感，檢測手段原始，不便于使用場所的管理方檢測和維護。

技術實現要素：

有必要提出一種占用空間小、使用方便靈活、自動檢測消毒液余量的立式集成型公眾手部消毒智能終端。

一種立式集成型公眾手部消毒智能終端，包括支撐機構、手部消毒機，支撐機構用于支撐手部消毒機，以將手部消毒機置放在任意地方，支撐機構的高度為可調節，手部消毒機包括機殼、設置在機殼內部的消毒液噴射模塊、液量檢測模塊，在機殼正面的下方開設消毒窗口，消毒液噴射模塊包括消毒液儲罐、蠕動泵、霧化噴頭、感應探頭，蠕動泵的輸入端與消毒液儲罐連接，蠕動泵的輸出端與霧化噴頭連接，霧化噴頭設置在消毒窗口內，感應探頭也設置在消毒窗口內，感應探頭與蠕動泵連接，進而通過感應探頭控制蠕動泵的動作，實現消毒液的定時、定量噴出，液量檢測模塊包括依次連接的檢測單元、計數單元、運算單元、輸出單元，檢測單元檢測蠕動泵的動作次數，計數單元記錄蠕動泵動作的累計次數，運算單元依據預存算法計算消毒液余量，輸出單元將消毒液余量發送至外部主機。

本發明采用支撐機構將手部消毒機支撐至合適的高度，支撐機構的高度為可調節，這樣適合于不同的使用群體，而且占用空間小，使用方便靈活。

比較于現有技術中采用液位傳感器的方式，本發明采用自動化檢測技術，利用模擬計算的方式計算消毒液余量，實時計算，計算精確，能夠準確反應消毒液余量，而且將液量檢測模塊集成為一個功能芯片，安裝后占用空間小，受外界因素影響小，再者，本發明適用于公共場所的公眾使用，作為公眾只是使用者，他們并不關心內部消毒液是否還有余量，而原有的液位傳感器只能在終端消毒機上使用，最多加以外部顯示，對于管理方而言，需要到現場去查看，然后依據查看結果補充消毒液，這是很不方便的，對于提供該消毒終端設備的公共場所的管理方而言，需要對消毒終端設備進行維護保養，例如需要定期補充消毒液，采用本發明的技術方案，管理方在遠程的主機上就可以實時查看到消毒液余量，進而提高工作效率和便捷性。

附圖說明

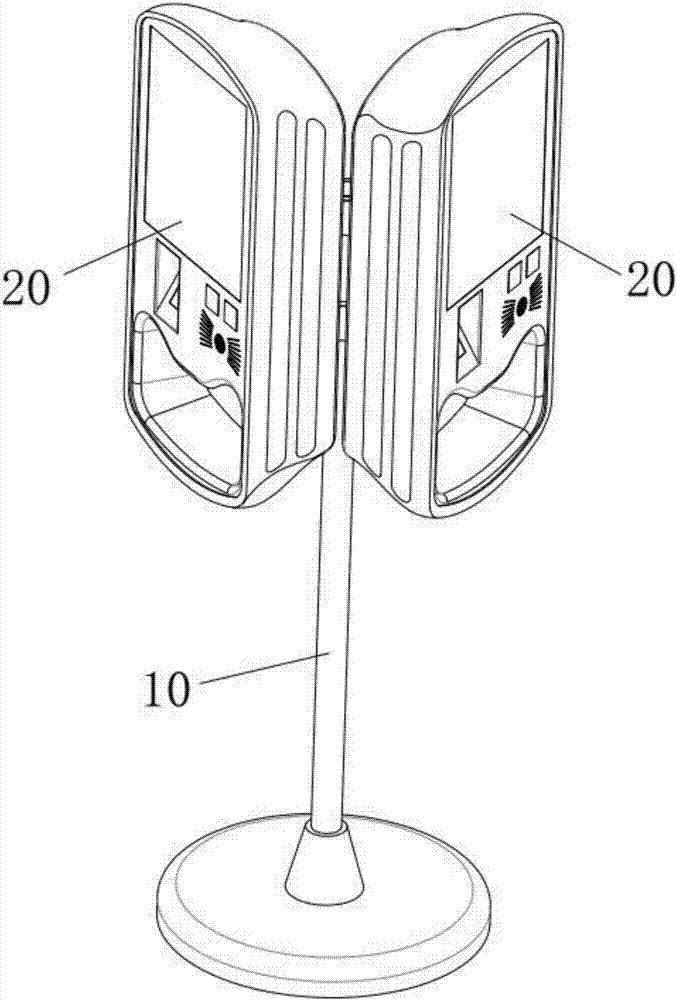

圖1為一種較佳實施方式的立式集成型公眾手部消毒智能終端的結構示意圖。

圖2為圖1的主視圖。

圖3為手部消毒機的示意圖。

圖4為另一種較佳實施方式的立式集成型公眾手部消毒智能終端的結構示意圖。

圖5為支撐機構的結構示意圖。

圖6為鎖緊件的結構示意圖。

圖7為鎖緊件的主視圖。

圖8為圖7沿著b-b的剖視圖。

圖9為消毒液噴射模塊的連接示意圖。

圖10為保溫模塊的示意圖。

圖11為液量檢測模塊的功能模塊圖。

圖中：支撐機構10、底座11、立柱12、懸掛板13、插入卡板131、插入孔132、鎖緊件14、固定座141、頂桿142、斜面1421、環形凸臺1422、彈簧143、拉環144、連筋板15、手部消毒機20、消毒液噴射模塊21、消毒液儲罐211、蠕動泵212、輸入軟管2121、輸出軟管2122、霧化噴頭213、液量檢測模塊22、檢測單元221、計數單元222、運算單元223、輸出單元224、消毒窗口23、面部掃描模塊24、電子顯示模塊25、保溫模塊26、發熱電阻絲261、保溫棉262、互動模塊27、客服二維碼28、插入卡槽29、插入銷30、圓錐形端部31、凹形卡槽32。

具體實施方式

為了更清楚地說明本發明實施例的技術方案，下面將對實施例中所需要使用的附圖作簡單的介紹，顯而易見地，下面描述中的附圖是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

參見圖1至圖4，及圖9至圖11，本發明實施例提供了一種立式集成型公眾手部消毒智能終端，包括支撐機構10、手部消毒機20，支撐機構10用于支撐手部消毒機20，以將手部消毒機20置放在任意地方，支撐機構10的高度為可調節，手部消毒機20包括機殼、設置在機殼內部的消毒液噴射模塊21、液量檢測模塊22，在機殼正面的下方開設消毒窗口23，消毒液噴射模塊21包括消毒液儲罐211、蠕動泵212、霧化噴頭213、感應探頭，蠕動泵212的輸入端與消毒液儲罐211連接，蠕動泵212的輸出端與霧化噴頭213連接，霧化噴頭213設置在消毒窗口23內，感應探頭也設置在消毒窗口23內，感應探頭與蠕動泵212連接，進而通過感應探頭控制蠕動泵212的動作，實現消毒液的定時、定量噴出，液量檢測模塊22包括依次連接的檢測單元221、計數單元222、運算單元223、輸出單元224，檢測單元221檢測蠕動泵212的動作次數，計數單元222記錄蠕動泵212動作的累計次數，運算單元223依據預存算法計算消毒液余量，輸出單元224將消毒液余量發送至外部主機。

在一種較佳的實施例中，蠕動泵212包括控制器、驅動器、泵頭、輸入軟管2121和輸出軟管2122，例如上述蠕動泵212的輸入端為輸入軟管2121，上述輸出端為輸出軟管2122，輸入軟管2121伸入至消毒液儲罐211內，輸出軟管2122與霧化噴頭213連接。

控制器控制驅動器驅動泵頭往返移動，實現消毒液的定量、定時輸出，上述檢測單元221可以為限位傳感器，通過檢測泵頭的位置來檢測泵頭動作的次數，每檢測到一次動作，限位傳感器向計數單元222發送一個計數信號，計數單元222可以為計數器，計數器累計記錄上述計數信號，運算單元223可以為可編程芯片，在運算單元223中，可以預存一個算法，例如，消毒液余量=總液量-累計次數*單次出液量，總液量為消毒液儲罐211的容量，為一固定值，如1000ml，單次出液量可以設置蠕動泵212泵頭移動的速度或距離來實現，如控制泵頭單次移動的速度或距離來實現單次出液量為2ml，這樣就可以運算出消毒液余量。還可以通過設置蠕動泵212泵頭移動的速度或距離或者調整轉速或改變軟管內徑來實現單次消毒液噴出的時間持續為0.5s。

該消毒液余量可以被轉化為合適的信號格式提供給輸出單元224，再由輸出單元224發送至外部主機。

進一步，所述立式集成型公眾手部消毒智能終端還包括面部掃描模塊24，面部掃描模塊24包括面部掃描儀，面部掃描儀設置在消毒窗口23的上方，以采集使用手部消毒機20的用戶的面部特征，并將該面部特征發送至外部主機。

該智能終端用途廣泛，可以用于開放式公共場合，如民政辦事大廳、銀行辦事大廳、醫院接待大廳等人員流動頻繁的地方，也可以用于封閉式的場合，如醫院的住院部、醫生辦公室、私人診所、幼兒園、學校食堂、企業門廳、個人家庭等，對于一些需要跟蹤、記錄人員信息的地方，設置面部掃描儀的消毒機可以替代上下班打卡機，如企業門廳，在上班時間，工作人員在進入單位內部時，在對手部進行消毒的同時，完成了面部掃描，尤其在幼兒園，當兒童上學時候，需要清點每一位兒童的到校情況，還要檢查兒童手部、面部的健康情況，使用本消毒機，就可以讓兒童在手部消毒的同時，完成了面部采集。

進一步，所述立式集成型公眾手部消毒智能終端還包括控制主板和通訊模塊，消毒液噴射模塊21和液量檢測模塊22設置在控制主板上，且與控制主板電性連接，通訊模塊為無線網絡，消毒液噴射模塊21的蠕動泵212及液量檢測模塊22的輸出單元224、及面部掃描儀均與無線網絡連接，無線網絡還與外部主機連接。

進一步，所述立式集成型公眾手部消毒智能終端還包括電子顯示模塊25，電子顯示模塊25安裝在手部消毒機20的機殼的正面上方，電子顯示模塊25包括顯示屏和顯卡，顯示屏與顯卡連接，顯卡安裝在控制主板上，顯卡還通過無線網絡與外部主機連接，以通過遠程控制顯示屏顯示和播放內容。

進一步，所述立式集成型公眾手部消毒智能終端還包括保溫模塊26，保溫模塊26包括發熱電阻絲261、保溫棉262，發熱電阻絲261纏繞成為螺旋狀，發熱電阻絲261固定在控制主板上，蠕動泵212的輸出軟管2122穿過發熱電阻絲261，以與霧化噴頭213連接，發熱電阻絲261靠近霧化噴頭213設置，發熱電阻絲261的長度不大于10cm，以使靠近霧化噴頭213不大于10cm的長度的輸出軟管2122內的消毒液被保溫，保溫棉262設置在輸出軟管2122的外壁與發熱電阻絲261之間，以使傳導至輸出軟管2122的發熱電阻絲261的熱量均勻，發熱電阻絲261的發熱溫度不高于20℃。

此方案中，是要解決消毒液溫度太低造成使用者手部感覺較為敏感的問題，在溫度較低的地方，或者在冬季，室溫較低，同理消毒液的溫度也很低，在瞬間噴出后淋灑在使用者的手部時，造成使用者手部瞬間受冷、神經敏感的不舒服感。

采用保溫模塊26對消毒液進行加熱保溫，并控制溫度不能太高，避免消毒液受熱失活，而且，該保溫裝置設置在靠近霧化噴頭213不大于10cm的長度的輸出軟管2122的外壁上，這樣只對這不大于10cm的長度內的消毒液進行保溫，而其他位置以及消毒液儲罐211內的消毒液保持室溫，增加了消毒液的保質期；

根據輸出軟管2122的直徑與單次噴出消毒液用量的設計，此處10cm的輸出軟管2122內儲存了大約2-3次的消毒液噴出量，這樣保證了單次使用時消毒液溫度的適中。

進一步，所述立式集成型公眾手部消毒智能終端還包括互動模塊27，互動模塊27包括紅外感應器、語音播放器，紅外感應器安裝在消毒機的機殼的正面，以檢測是否有使用者進入紅外感應器的感應區域，并依據檢測結果向語音播放器發送播放信號，語音播放器響應該播放信號，發出問好的語音信息。

例如，設置紅外感應器的感應范圍為2米，在有使用者進入2米的范圍內，紅外感應器發出播放信號，語音播放器接收該信號后發出“你好，歡迎使用”的語音信息，這樣，互動式友好問候可以提醒人們使用消毒機，能夠增加使用者的使用舒適度，還可以在語音播放器內預存多種常用問候語，或輕音樂。

進一步，互動模塊27還包括客服二維碼28，客服二維碼28張貼在消毒機的機殼的正面，使使用者能夠掃描客服二維碼28，了解更多的相關宣傳和資訊。

參見5至圖8，進一步，支撐機構10包括底座11、立柱12、懸掛件，立柱12的下端與底座11固定連接，懸掛件包括懸掛板13、連筋板15，懸掛板13豎直設置，連筋板15水平設置，連筋板15的一端與懸掛板13固定連接，連筋板15的另一端開設供立柱12插入的懸掛孔，懸掛孔的內徑大于立柱12的外徑，以使懸掛件圍繞立柱12能夠轉動，還在懸掛件下方的立柱12的外壁上設置限位臺，避免懸掛件向下滑落，所述懸掛板13的側面上端設置插入卡板131，懸掛板13的側面下端沿著水平方向開設插入孔132，還在懸掛板13的下端面上設置鎖緊件14，鎖緊件14從懸掛板13的下端面向懸掛板13的內部插入，以與插入孔132連通，還在機殼背面的上端設置插入卡槽29，以與懸掛板13的插入卡板131配合，還在機殼背面的下端設置插入銷30，以與懸掛板13的插入孔132配合。

進一步，鎖緊件14包括固定座141、頂桿142、彈簧143、拉環144，固定座141與懸掛板13的下端面螺紋連接，固定座141沿軸線開設供頂桿142穿過的通孔，頂桿142的下端卡合在固定座141的下方，頂桿142的上端穿過固定座141的通孔至外漏在固定座141的上方，頂桿142的上端部設置斜面1421，在斜面1421以下的頂桿142的外壁上設置環形凸臺1422，彈簧143套設在固定座141上方的頂桿142外壁上，彈簧143的上端設置在環形凸臺1422的下方，彈簧143的下端設置在固定座141的通孔內，拉環144與固定座141下方的頂桿142的下端連接。

進一步，插入銷30為圓柱體，插入銷30的一端與消毒機的背面固定連接，插入銷30的另一端設置為圓錐形頂部，在圓錐形端部31與圓柱體之間設置凹形卡槽32，插入銷30的圓錐形頂部與供鎖緊件14的頂桿142的斜面1421配合，以使頂桿142的上端部與插入銷30的凹形卡槽32卡合。

如此，采用上述支撐機構10，將懸掛件的個數設置為一個、兩個或三個，就可以實現同時懸掛一個、兩個、三個消毒機，使得消毒機可以被支撐至一定高度，而且還可以圍繞立柱12轉動，這樣如果一個消毒機內消毒液沒有了，可以轉動使用其他的消毒機，而且消毒機與立柱12安裝時采用了鎖緊件14和插入銷30，拆卸方便，便于維護保養。

本發明實施例裝置中的模塊或單元可以根據實際需要進行合并、劃分和刪減。

以上所揭露的僅為本發明較佳實施例而已，當然不能以此來限定本發明之權利范圍，本領域普通技術人員可以理解實現上述實施例的全部或部分流程，并依本發明權利要求所作的等同變化，仍屬于發明所涵蓋的范圍。
