本發明涉及淘米機技術領域，具體為一種具有去雜物功能的淘米機。

背景技術：

大米是常見的食用主食，但是在大米的食用過程中通常我們需要對大米進行淘洗，然后進行蒸煮，最后食用，人們通常人工對大米進行淘洗，但是這樣費時長，而且手接觸大米，不衛生，因此淘米機成為了越來越多的人的淘米選擇，如申請公布號cn20150470785的專利公開了一種淘米機，但是以上專利在使用過程中，雖然完成了對大米的清洗，但是并不能在大米勤洗過程中，對大米中的雜物進行清除，大米中通常會含有稻米殼，稻米葉末等雜物。

為此，我們提供了一種具有去雜物功能的淘米機。

技術實現要素：

本發明要解決的技術問題是克服現有的缺陷，提供一種具有去雜物功能的淘米機，可以在洗米的過程中，通過攪拌柱的攪拌，使大米中的雜物漂浮起來，并且隨著水的轉動，運動到中心位置，最后落于過濾盤內，可被清除出來，可以有效解決背景技術中的問題。

為實現上述目的，本發明提供如下技術方案：一種具有去雜物功能的淘米機，包括底座，所述底座的上端面前端設有plc控制器，所述底座上設有支架，所述支架上固定有外殼，所述外殼的底面中部設有電動機，所述外殼的底部位于電動機的后側連接有出水管道，所述出水管道上設有電磁閥，所述外殼上設有和外殼相配合的蓋體，蓋體4的材料為塑料，所述蓋體上表面中部設有把手，所述蓋體位于把手的右側設有注水管道，所述外殼內設有內殼，所述內殼的內部底面固定有轉盤，所述轉盤上設有攪拌柱，所述攪拌柱上固定有過濾盤，所述過濾盤上設有過濾孔，所述plc控制器的輸入端電連接外在電源的輸出端，所述plc控制器的輸出端電連接電磁閥和電動機的輸入端。

作為本發明的一種優選技術方案，所述攪拌柱的數量不少于四根，攪拌柱在轉盤呈圓形陣列排列。

作為本發明的一種優選技術方案，所述電動機的輸出軸上設有卡口，所述轉盤的下端面設有穿過內殼的轉軸，轉軸和電動機的輸出軸卡接。

作為本發明的一種優選技術方案，所述蓋體的材料為塑料，所述攪拌柱和轉盤的距離不小于十厘米。

作為本發明的一種優選技術方案，所述過濾孔的直徑不大于兩毫米，所述過濾孔在過濾盤上呈圓形陣列排列。

與現有技術相比，本發明的有益效果是：結構簡單，操作方便，通過plc控制器控制電動機運動，帶動轉盤轉動，從而實現對大米的攪拌，從而使雜物漂浮起來，并位于水表中心位置，通過電磁閥的工作，減低水位，使雜物落于過濾盤內，從而完成對雜物的清除，同時避免了手工接觸大米，干凈衛生。

附圖說明

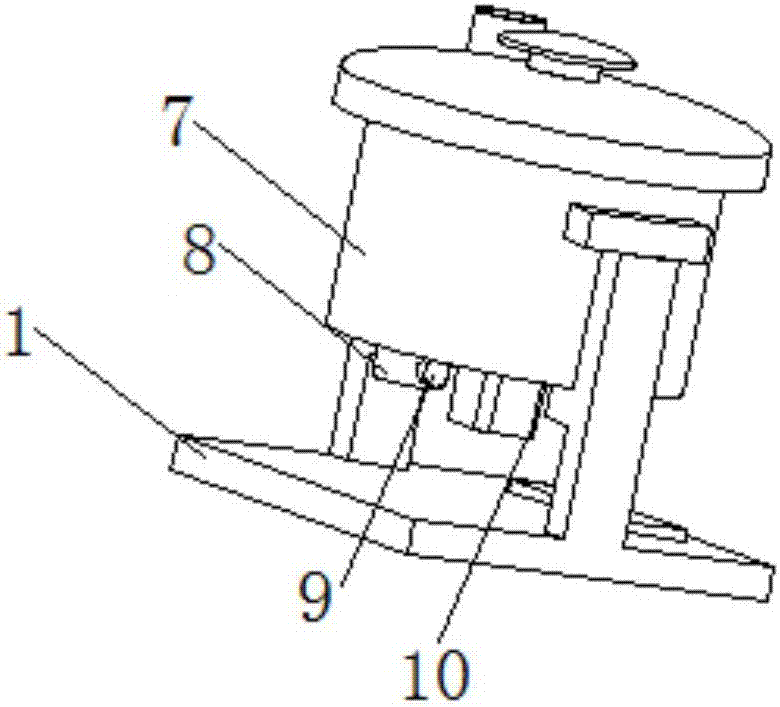

圖1為本發明結構示意圖；

圖2為本發明左側面的結構示意圖；

圖3為本發明局部剖面的結構示意圖。

圖中：1底座、2plc控制器、3支架、4蓋體、5把手、6注水管道、7外殼、8出水管道、9電磁閥、10電動機、11轉盤、12攪拌柱、13過濾孔、14內殼、15過濾盤。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-3，本發明提供一種技術方案：一種具有去雜物功能的淘米機，包括底座1，底座1的上端面前端設有plc控制器2，plc控制器2對整個發明的工作進行控制，底座1上設有支架3，支架3上固定有外殼7，外殼7的底面中部設有電動機10，電動機10為發明提供驅動力，電動機10的輸出軸上設有卡口，外殼7的底部位于電動機10的后側連接有出水管道8，出水管道8上設有電磁閥9，控制水流的開關，外殼7上設有和外殼7相配合的蓋體4，蓋體4的材料為塑料，防止清洗過程中水體濺出，蓋體4的材料為塑料，蓋體4上表面中部設有把手5，方便蓋體4的取放，蓋體4位于把手5的右側設有注水管道6，外殼7內設有內殼14，內殼14的內部底面固定有轉盤11，轉盤11的下端面設有穿過內殼14的轉軸，轉軸和電動機10的輸出軸卡接，轉盤11上設有攪拌柱12，對大米和水進行攪拌，攪拌柱12的數量不少于四根，攪拌柱12在轉盤11呈圓形陣列排列，攪拌柱12和轉盤11的距離不小于十厘米，攪拌柱12上固定有過濾盤15，過濾盤15過濾掉大米中的可懸浮雜物，過濾盤15上設有過濾孔13，過濾孔13的直徑不大于兩毫米，過濾孔13在過濾盤15上呈圓形陣列排列，plc控制器2的輸入端電連接外在電源的輸出端，plc控制器2的輸出端電連接電磁閥9和電動機10的輸入端，通過plc控制器2控制電動機10運動，帶動轉盤11轉動，從而實現對大米的攪拌，從而使雜物漂浮起來，并位于水表中心位置，通過電磁閥9的工作，減低水位，使雜物落于過濾盤15內，從而完成對大米中雜物的清除。

plc控制器2控制電磁閥9和電動機10采用現有技術中的常用方法。

在使用時：通過plc控制器2控制電動機10運動，帶動轉盤11轉動，從而實現對大米的攪拌，從而使雜物漂浮起來，并位于水表中心位置，通過電磁閥9的工作，減低水位，使雜物落于過濾盤15內，從而完成對大米中雜物的清除。

本發明可以在洗米的過程中，通過攪拌柱12的攪拌，使大米中的雜物漂浮起來，并且隨著水的轉動，運動到水表中心位置，電磁閥9工作，水位降低，雜物落于過濾盤15內可清除出來，保證淘米過程中的衛生性，節省了人工淘米所需要的時間。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。

技術特征：

技術總結
本發明公開了一種具有去雜物功能的淘米機，包括底座，所述底座的上端面前端設有PLC控制器，所述底座上設有支架，所述支架上固定有外殼，所述外殼的底面中部設有電動機，所述外殼的底部位于電動機的后側連接有出水管道，所述出水管道上設有電磁閥，所述外殼上設有和外殼相配合的蓋體，所述蓋體上表面中部設有把手，所述蓋體位于把手的右側設有注水管道，本發明結構簡單，操作方便，通過PLC控制器控制電動機運動，帶動轉盤轉動，從而實現對大米的攪拌，從而使雜物漂浮起來，并位于水表中心位置，通過電磁閥的工作，減低水位，使雜物落于過濾盤內，從而完成對雜物的清除，同時避免了手工接觸大米，干凈衛生。

技術研發人員：孫生強
受保護的技術使用者：蘇州標桿知識產權運營有限公司
技術研發日：2017.07.03
技術公布日：2017.09.15
