本發明涉及一種筷子籠，尤其涉及一種防潮抑菌塑料筷子籠。

背景技術：

筷子籠在生活中是用于存放筷子的一個簡單的塑料裝置，為了便于取放筷子，可以將其掛置墻壁上，現有的塑料筷子籠功能比較單一，就只是存放筷子，有的還可以存放湯匙或小型刀具，有塑料筷子籠質量不夠好，沒有抑菌、防老化，防潮的性能，如果筷子籠底部未設置鏤空漏水的功能，當剛把清洗好的筷子放置筷子籠后，筷子籠體易產生積水，長時間的潮濕容易滋生細菌，若底部有漏水的鏤空層，筷子上流出的水容易滴濕墻壁或臺面，因此使用不夠方便。

目前現有的塑料筷子籠設計不夠優化，選用的制作材料很難達到長期有效的，防潮，抑菌的效果。

技術實現要素：

本發明要解決的技術問題是提供一種具有集水盒，隨時保持筷子籠干燥，使用壽命長，可以長時間防潮抑菌的塑料筷子籠。

為解決上述問題，本發明采用如下技術方案：

一種防潮抑菌塑料筷子籠，包括底座、筷子籠體和集水盒，所述的底座上端設有固定孔和掛物鉤，所述的固定孔設在底座上端的中部位置，所述的掛物鉤設在底座上端的左右兩邊，通過熱壓粘合的方式和底座固定，所述的筷子籠體為長方體形狀，所述的筷子籠體包括上鏤空體、下鏤空體和凸邊，所述的上鏤空體和下鏤空體分別為筷子籠體的正面和底面，為一體成形設計，所述的凸邊設置在筷子籠體的左右側邊的下側邊邊沿上，為一體成型設置，所述的集水盒為長方體形狀。

作為優選，所述的固定孔有三個，便于通過螺絲或粘鉤或釘銷固定于前面或柜體上。

作為優選，所述的所述的掛物鉤有四個，可以懸掛漏勺、湯勺和鍋鏟之類的餐具。

作為優選，所述的筷子籠體設有三格小筷子籠，可以分類存放筷子，小湯匙和水果刀具。

作為優選，所述的上鏤空體為無數個六邊形鏤空體，所述的下鏤空體為無數個小三角形鏤空體，鏤空體的設計，可以有效風干筷子，達到防潮的效果。

作為優選，所述的集水盒左右兩邊的開口端內設有和所述的凸邊相吻合的內凹條，兩者相吻合便可以實現抽取，方便將從筷子籠內收集到的水進行清理。

作為優選，所述的筷子籠為防潮抑菌的塑料材質制成，可以有效的抑制細菌滋生，使用壽命長。

作為優選，所述的一種防潮抑菌塑料，由聚氯乙烯樹脂40-45份、聚丙烯12-15份、碳酸鈣8-10份、白炭黑8-10份、納米氧化銀6-7份、氫氧化鎂6-7份、氧化鋅6-8份、硫代二丙酸二月桂酯6-8份、10＇10＇-氧代雙吩惡吡3-5份、石墨烯3-5份、硅酸鈉3-5份、山梨酸鈉1-3份、甲基甲酰胺1-3份、鄰苯二甲酸二乙脂1-3份和硫酸1-3份制成。

本發明要解決的另一技術問題為提供一種防潮抑菌塑料的制備方法，具體包括以下步驟：

1)按重量份數取聚氯乙烯樹脂40-45份、聚丙烯12-15份、碳酸鈣8-10份、白炭黑8-10份、納米氧化銀6-7份、氫氧化鎂6-7份、氧化鋅6-8份、硫代二丙酸二月桂酯6-8份、10＇10＇-氧代雙吩惡吡3-5份、石墨烯3-5份、硅酸鈉3-5份、山梨酸鈉1-3份、甲基甲酰胺1-3份、鄰苯二甲酸二乙脂1-3份和硫酸1-3份，去除雜質，備用。

2)將聚氯乙烯樹脂、聚丙烯、白炭黑、氧化鋅、硫代二丙酸二月桂酯加入捏合機中，設定捏合機的溫度為85-100℃，進行捏合15分鐘，然后得到混合料，備用；

3)將硅酸鈉、硫酸放入反應釜中，進行酸泡6小時，得到的反應物放置于器皿中，在室內常溫下風化1小時后得到硅膠防潮劑，備用；

4)將步驟2)制得的混合料投入混煉機中，然后加入碳酸鈣、納米氧化銀、氫氧化鎂和石墨烯，設定混煉機的溫度為185-200℃，設定轉速為300-500轉/分鐘,時間為10-15分鐘，得到混合料，備用；

5)將步驟4)中制得的混合料投入塑化機內，加入硅酸鈉、山梨酸鈉、甲基甲酰胺和鄰苯二甲酸二乙脂，設定溫度為135-165℃，時間為30分鐘，得到混合料，備用；

6)將步驟5)制得的混合料投入混煉機中，加入步驟3)制得的硅膠防潮劑，設定混煉機的度為165-185℃，轉速為300-500轉/分鐘,時間為10-15分鐘，得到混合料；

7)將步驟6)中制得的混合料轉入雙螺桿擠出機中，在180℃～220℃溫度下擠出造粒，即獲得防潮抑菌塑料。

本發明的有益效果為：通過設置了可以收集筷子籠里流出的水的集水盒，可以隨時保持筷子和筷子籠的干燥，達到防潮的效果，采用防潮抑菌的塑料制作的筷子籠具有防潮、抑菌、耐用、使用壽命長等優點。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明的筷子籠的整體結構示意圖。

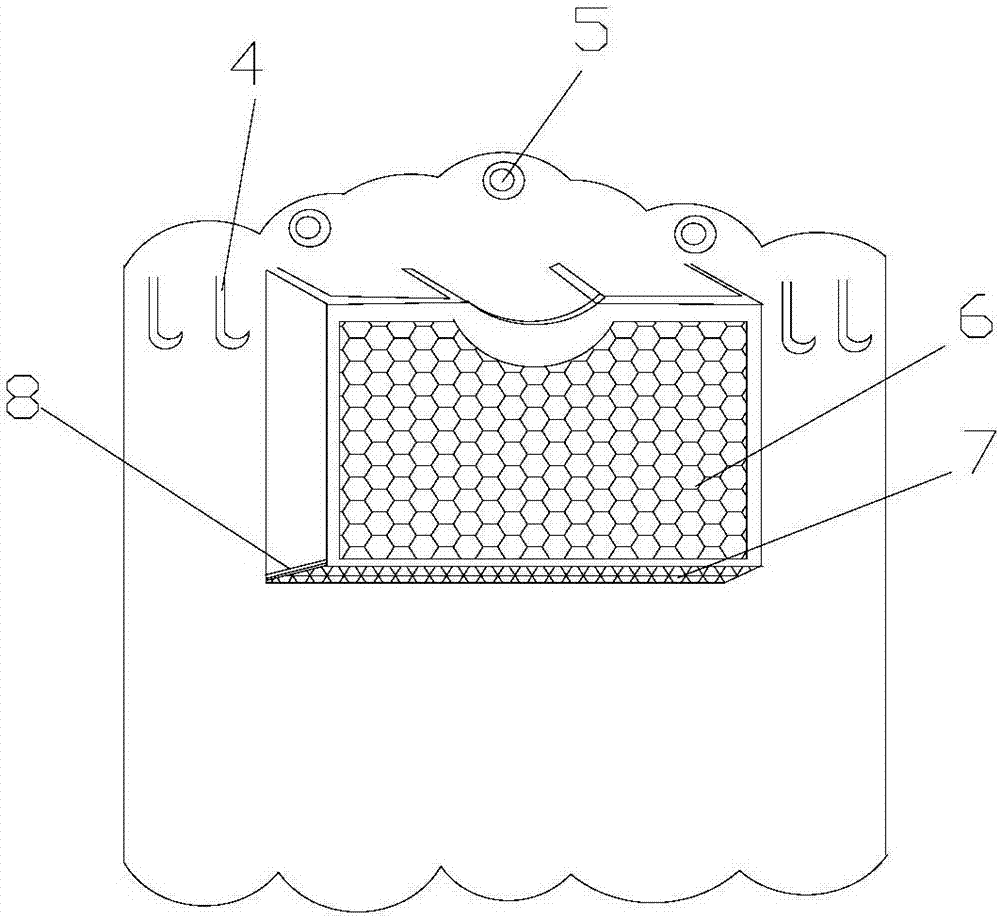

圖2為本發明的集水盒拆卸后的結構示意圖。

圖3為本發明的集水盒的單獨結構示意圖。

圖4為本發明的筷子籠的背面結構示意圖。

具體實施方式

下面結合附圖對本發明的優選實施例進行詳細闡述，以使本發明的優點和特征能更易于被本領域技術人員理解，從而對本發明的保護范圍做出更為清楚明確的界定。

在本實施例中，需要理解的是，術語“上端”、“下端”、“右端”、“中部”、“側面”、“上”、“下”、“左”、“右”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明的結構，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。另外，在本具體實施方式中如未特別說明部件之間的連接或固定方式，其連接或固定方式均可為通過現有技術中常用的螺栓固定或釘銷固定，或銷軸連接等方式，因此，在本實施例中不再詳述。

實施例1

如圖1-4所示，一種防潮抑菌塑料筷子籠，包括底座1、筷子籠體2和集水盒3，所述的底座1上端設有固定孔5和掛物鉤4，所述的固定孔5設在底座1上端的中部位置，所述的掛物鉤4設在底座1上端的左右兩邊，通過熱壓粘合的方式和底座固定，所述的筷子籠體2為長方體形狀，所述的筷子籠體2包括上鏤空體6、下鏤空體7和凸邊8，所述的上鏤空體6和下鏤空體7分別為筷子籠體2的正面和底面，為一體成形設計，所述的凸邊8設置于筷子籠體2的左右側面的下側邊邊沿上，為一體成型設置，所述的集水盒3為長方體形狀，所述的固定孔5有三個，便于通過螺絲或粘鉤或釘銷固定于墻壁面或柜體上，所述的掛物鉤4有四個，可以懸掛漏勺、湯勺和鍋鏟之類的餐具，所述的筷子籠體2設有三格小筷子籠，可以分類存放筷子，小湯匙和水果刀具，所述的上鏤空體6為無數個六邊形鏤空體，所述的下鏤空體7為無數個小三角形鏤空體，鏤空體的設計，可以有效風干筷子，達到防潮的效果，所述的集水盒3左右兩邊的開口端內設有和所述的凸邊8相吻合的內凹條(未圖示)，兩者相吻合固定，還可以實現抽取，方便將從筷子籠內收集到的水進行清理，所述的筷子籠為防潮抑菌的塑料材質制成，可以有效的防潮，抑制細菌滋生，使用壽命長。

一種防潮抑菌塑料，由氯乙烯樹脂40-45份、聚丙烯12-15份、碳酸鈣8-10份、白炭黑8-10份、納米氧化銀6-7份、氫氧化鎂6-7份、氧化鋅6-8份、硫代二丙酸二月桂酯6-8份、10＇10＇-氧代雙吩惡吡3-5份、石墨烯3-5份、硅酸鈉3-5份、山梨酸鈉1-3份、甲基甲酰胺1-3份、鄰苯二甲酸二乙脂1-3份和硫酸1-3份制成。

一種防潮抑菌塑料的制備方法，具體包括以下步驟：

1)按重量份數取聚氯乙烯樹脂40-45份、聚丙烯12-15份、碳酸鈣8-10份、白炭黑8-10份、納米氧化銀6-7份、氫氧化鎂6-7份、氧化鋅6-8份、硫代二丙酸二月桂酯6-8份、10＇10＇-氧代雙吩惡吡3-5份、石墨烯3-5份、硅酸鈉3-5份、山梨酸鈉1-3份、甲基甲酰胺1-3份、鄰苯二甲酸二乙脂1-3份和硫酸1-3份，去除雜質，備用。

2)將聚氯乙烯樹脂、聚丙烯、白炭黑、氧化鋅、硫代二丙酸二月桂酯加入捏合機中，設定捏合機的溫度為85℃，進行捏合15分鐘，然后得到混合料，備用；

3)將硅酸鈉、硫酸放入反應釜中，進行酸泡6小時，得到的反應物放置于器皿中，在室內常溫下風化1小時后得到硅膠防潮劑，備用；

4)將步驟2)制得的混合料投入混煉機中，然后加入碳酸鈣、納米氧化銀、氫氧化鎂和石墨烯，設定混煉機的溫度為185℃，設定轉速為300-500轉/分鐘,時間為10分鐘，得到混合料，備用；

5)將步驟4)中制得的混合料投入塑化機內，加入硅酸鈉、山梨酸鈉、甲基甲酰胺和鄰苯二甲酸二乙脂，設定溫度為135℃，時間為30分鐘，得到混合料，備用；

6)將步驟5)制得的混合料投入混煉機中，加入步驟3)制得的硅膠防潮劑，設定混煉機的度為165℃，轉速為300-500轉/分鐘,時間為10分鐘，得到混合料；

7)將步驟6)中制得的混合料轉入雙螺桿擠出機中，在180℃溫度下擠出造粒，即獲得防潮抑菌塑料。

實施例2

如圖1-4所示，一種防潮抑菌塑料筷子籠，包括底座1、筷子籠體2和集水盒3，所述的底座1上端設有固定孔5和掛物鉤4，所述的固定孔5設在底座1上端的中部位置，所述的掛物鉤4設在底座1上端的左右兩邊，通過熱壓粘合的方式和底座固定，所述的筷子籠體2為長方體形狀，所述的筷子籠體2包括上鏤空體6、下鏤空體7和凸邊8，所述的上鏤空體6和下鏤空體7分別為筷子籠體2的正面和底面，為一體成形設計，所述的凸邊8設置于筷子籠體2的左右側面的下側邊邊沿上，為一體成型設置，所述的集水盒3為長方體形狀，所述的固定孔5有三個，便于通過螺絲或粘鉤或釘銷固定于墻壁面或柜體上，所述的掛物鉤4有四個，可以懸掛漏勺、湯勺和鍋鏟之類的餐具，所述的筷子籠體2設有三格小筷子籠，可以分類存放筷子，小湯匙和水果刀具，所述的上鏤空體6為無數個六邊形鏤空體，所述的下鏤空體7為無數個小三角形鏤空體，鏤空體的設計，可以有效風干筷子，達到防潮的效果，所述的集水盒3左右兩邊的開口端內設有和所述的凸邊8相吻合的內凹條(未圖示)，兩者相吻合固定，還可以實現抽取，方便將從筷子籠內收集到的水進行清理，所述的筷子籠為防潮抑菌的塑料材質制成，可以有效的防潮，抑制細菌滋生，使用壽命長。

一種防潮抑菌塑料，由氯乙烯樹脂43份、聚丙烯13份、碳酸鈣9份、白炭黑9份、納米氧化銀7份、氫氧化鎂7份、氧化鋅7份、硫代二丙酸二月桂酯7份、10＇10＇-氧代雙吩惡吡4份、石墨烯4份、硅酸鈉4份、山梨酸鈉2份、甲基甲酰胺2份、鄰苯二甲酸二乙脂2份和硫酸2份制成。

一種防潮抑菌塑料的制備方法，具體包括以下步驟：

1)按重量份數取聚氯乙烯樹脂43份、聚丙烯13份、碳酸鈣9份、白炭黑9份、納米氧化銀7份、氫氧化鎂7份、氧化鋅7份、硫代二丙酸二月桂酯7份、10＇10＇-氧代雙吩惡吡4份、石墨烯4份、硅酸鈉4份、山梨酸鈉2份、甲基甲酰胺2份、鄰苯二甲酸二乙脂2份和硫酸2份，去除雜質，備用。

2)將聚氯乙烯樹脂、聚丙烯、白炭黑、氧化鋅、硫代二丙酸二月桂酯加入捏合機中，設定捏合機的溫度為90℃，進行捏合15分鐘，然后得到混合料，備用；

3)將硅酸鈉、硫酸放入反應釜中，進行酸泡6小時，得到的反應物放置于器皿中，在室內常溫下風化1小時后得到硅膠防潮劑，備用；

4)將步驟2)制得的混合料投入混煉機中，然后加入碳酸鈣、納米氧化銀、氫氧化鎂和石墨烯，設定混煉機的溫度為190℃，設定轉速為300-500轉/分鐘,時間為12分鐘，得到混合料，備用；

5)將步驟4)中制得的混合料投入塑化機內，加入硅酸鈉、山梨酸鈉、甲基甲酰胺和鄰苯二甲酸二乙脂，設定溫度為150℃，時間為30分鐘，得到混合料，備用；

6)將步驟5)制得的混合料投入混煉機中，加入步驟3)制得的硅膠防潮劑，設定混煉機的度為175℃，轉速為300-500轉/分鐘,時間為13分鐘，得到混合料；

7)將步驟6)中制得的混合料轉入雙螺桿擠出機中，在190℃溫度下擠出造粒，即獲得防潮抑菌塑料。

實施例3

如圖1-4所示，一種防潮抑菌塑料筷子籠，包括底座1、筷子籠體2和集水盒3，所述的底座1上端設有固定孔5和掛物鉤4，所述的固定孔5設在底座1上端的中部位置，所述的掛物鉤4設在底座1上端的左右兩邊，通過熱壓粘合的方式和底座固定，所述的筷子籠體2為長方體形狀，所述的筷子籠體2包括上鏤空體6、下鏤空體7和凸邊8，所述的上鏤空體6和下鏤空體7分別為筷子籠體2的正面和底面，為一體成形設計，所述的凸邊8設置于筷子籠體2的左右側面的下側邊邊沿上，為一體成型設置，所述的集水盒3為長方體形狀，所述的固定孔5有三個，便于通過螺絲或粘鉤或釘銷固定于墻壁面或柜體上，所述的掛物鉤4有四個，可以懸掛漏勺、湯勺和鍋鏟之類的餐具，所述的筷子籠體2設有三格小筷子籠，可以分類存放筷子，小湯匙和水果刀具，所述的上鏤空體6為無數個六邊形鏤空體，所述的下鏤空體7為無數個小三角形鏤空體，鏤空體的設計，可以有效風干筷子，達到防潮的效果，所述的集水盒3左右兩邊的開口端內設有和所述的凸邊8相吻合的內凹條(未圖示)，兩者相吻合固定，還可以實現抽取，方便將從筷子籠內收集到的水進行清理，所述的筷子籠為防潮抑菌的塑料材質制成，可以有效的防潮，抑制細菌滋生，使用壽命長。

一種防潮抑菌塑料，由氯乙烯樹脂45份、聚丙烯15份、碳酸鈣10份、白炭黑10份、納米氧化銀8份、氫氧化鎂8份、氧化鋅8份、硫代二丙酸二月桂酯8份、10＇10＇-氧代雙吩惡吡5份、石墨烯5份、硅酸鈉5份、山梨酸鈉3份、甲基甲酰胺3份、鄰苯二甲酸二乙脂3份和硫酸3份制成。

一種防潮抑菌塑料的制備方法，具體包括以下步驟：

1)按重量份數取聚氯乙烯樹脂45份、聚丙烯15份、碳酸鈣10份、白炭黑10份、納米氧化銀8份、氫氧化鎂8份、氧化鋅8份、硫代二丙酸二月桂酯8份、10＇10＇-氧代雙吩惡吡5份、石墨烯3-5份、硅酸鈉5份、山梨酸鈉3份、甲基甲酰胺3份、鄰苯二甲酸二乙脂3份和硫酸3份，去除雜質，備用。

2)將聚氯乙烯樹脂、聚丙烯、白炭黑、氧化鋅、硫代二丙酸二月桂酯加入捏合機中，設定捏合機的溫度為100℃，進行捏合15分鐘，然后得到混合料，備用；

3)將硅酸鈉、硫酸放入反應釜中，進行酸泡6小時，得到的反應物放置于器皿中，在室內常溫下風化1小時后得到硅膠防潮劑，備用；

4)將步驟2)制得的混合料投入混煉機中，然后加入碳酸鈣、納米氧化銀、氫氧化鎂和石墨烯，設定混煉機的溫度為200℃，設定轉速為300-500轉/分鐘,時間為15分鐘，得到混合料，備用；

5)將步驟4)中制得的混合料投入塑化機內，加入硅酸鈉、山梨酸鈉、甲基甲酰胺和鄰苯二甲酸二乙脂，設定溫度為165℃，時間為30分鐘，得到混合料，備用；

6)將步驟5)制得的混合料投入混煉機中，加入步驟3)制得的硅膠防潮劑，設定混煉機的度為185℃，轉速為300-500轉/分鐘,時間為15分鐘，得到混合料；

7)將步驟6)中制得的混合料轉入雙螺桿擠出機中，在220℃溫度下擠出造粒，即獲得防潮抑菌塑料。

實驗例

實驗對象：將本實施例1-3生產出的塑料分別作為實驗組1、實驗組2、實驗組3，選取市面上質量一般的塑煉作為對照組1，質量較好的塑料作為對照組2。

實驗?zāi)繕?biāo)：檢測各組塑料的色差、著色強度、耐遷移性、吸水率、抑菌性能，及落錘沖擊試驗。

實驗方法：將各組塑料成品先在氙燈老化箱中進行加速老化100h后的色差試驗、著色強度、耐遷移性試驗，然后再放置潮濕環境中測吸水率、抑菌性能，最后再進行落錘沖擊試驗，并記錄實驗結果。

實驗結果表

由以上數據結果可得，本發明的一種防潮抑菌塑料，結實耐用，防潮，抑菌效果好。

使用說明：將清洗好的筷子放置筷子籠內，從筷體上流出的水滴會從筷子籠體下面的鏤空槽流出至集水槽內，當筷子風干時，往外抽動集水盒，便可以將集水槽取下，將盒內的水清理。

本發明的有益效果為：通過設置了可以收集筷子籠里流出的水的集水盒，可以隨時保持筷子和筷子籠的干燥，達到防潮的效果，采用防潮抑菌的塑料制作的筷子籠具有防潮、抑菌、耐用、使用壽命長等優點。

以上所述，僅為本發明的具體實施方式，但本發明的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本發明的保護范圍之內。
