本發明涉及展示板技術領域，具體為一種可固定物品的展示板。

背景技術：

教師在上課時，有時候會使用到展示板對物品進行展示教課，但是，目前市場上現有的展示板不具備有對物品進行固定的裝置，從而導致教師在對物品進行展示時出現掉落的狀況，造成教師無法進行講課的狀況。

技術實現要素：

本發明的目的在于提供一種可固定物品的展示板，具備對物品進行固定的優點，解決了現有的展示板無法對物品進行固定的問題。

為實現上述目的，本發明提供如下技術方案：一種可固定物品的展示板，包括底座，所述底座的頂部設有固定桿，所述固定桿的頂部設有展示板本體，所述展示板本體頂部的兩側均設有夾具，所述夾具包括活動板，所述活動板的內腔設有限位板，所述限位板的頂部和底部均設有滑桿，所述活動板內腔的頂部和底部均開設有與滑桿相適配的滑槽，所述限位板的右側與活動板的連接處設置有彈簧，所述限位板的右側設有拉桿，所述拉桿貫穿活動板并延伸至活動板的右側，所述拉桿的右側設有拉環，所述限位板的左側設有連接桿，所述連接桿的左側設有夾塊。

優選的，所述底座的底部設有防滑墊，且防滑墊的頂部與底座的連接處通過粘合劑固定連接。

優選的，所述固定桿的頂部和底部與底座和展示板本體的連接處均通過連接塊固定連接。

優選的，所述連接桿的左側與夾塊的連接處通過固定塊和固定螺栓固定連接。

優選的，所述限位板的頂部和底部與滑桿的連接處均通過固定件固定連接，且兩個滑桿關于限位板呈中心對稱。

與現有技術相比，本發明的有益效果如下：

1、本發明通過夾具、夾塊、連接桿、滑桿、滑槽、拉桿、拉環、限位板、彈簧和活動板相互配合，可在展示板在使用時對物品起到固定的作用，這樣物品在展示時效果好，更便于教師進行講課，避免了現有的展示板，因為無法對物品進行固定，從而導致物品在展示時出現掉落的狀況，適合推廣使用。

2、本發明通過防滑墊，可對展示板起到固定的作用，這樣展示板在使用時效果更好，避免了展示板在使用時出現移動的狀況，從而導致展示板使用效果不好的狀況，通過連接塊，可對固定桿與底座和展示板本體的連接處起到固定的作用，這樣底座和展示板本體在使用時效果更好，避免了底座和展示板本體在使用時出現晃動的狀況，從而導致底座和展示板本體使用效果不好的狀況，通過固定塊和固定螺栓，可對夾塊起到固定的作用，這樣夾塊在使用時效果更好，避免了夾塊在使用時出現松動的狀況，從而導致夾塊出現掉落的狀況。

附圖說明

圖1為本發明結構示意圖；

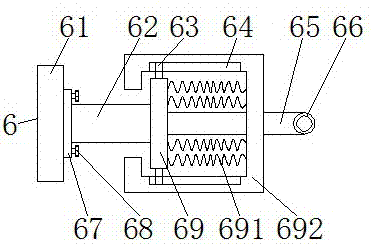

圖2為本發明夾具結構示意圖。

圖中：1底座、2防滑墊、3連接塊、4固定桿、5展示板本體、6夾具、61夾塊、62連接桿、63滑桿、64滑槽、65拉桿、66拉環、67固定塊、68固定螺栓、69限位板、691彈簧、692活動板。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-2，一種可固定物品的展示板，包括底座1，底座1的底部設有防滑墊2，本發明通過防滑墊2，可對展示板起到固定的作用，這樣展示板在使用時效果更好，避免了展示板在使用時出現移動的狀況，從而導致展示板使用效果不好的狀況，且防滑墊2的頂部與底座1的連接處通過粘合劑固定連接，底座1的頂部設有固定桿4，固定桿4的頂部和底部與底座1和展示板本體5的連接處均通過連接塊3固定連接，通過連接塊3，可對固定桿4與底座1和展示板本體5的連接處起到固定的作用，這樣底座1和展示板本體5在使用時效果更好，避免了底座1和展示板本體5在使用時出現晃動的狀況，從而導致底座1和展示板本體5使用效果不好的狀況，固定桿4的頂部設有展示板本體5，展示板本體5頂部的兩側均設有夾具6，夾具6包括活動板692，活動板692的內腔設有限位板69，限位板69的頂部和底部與滑桿63的連接處均通過固定件固定連接，且兩個滑桿63關于限位板69呈中心對稱，限位板69的頂部和底部均設有滑桿63，活動板692內腔的頂部和底部均開設有與滑桿63相適配的滑槽64，限位板69的右側與活動板692的連接處設置有彈簧691，限位板69的右側設有拉桿65，拉桿65貫穿活動板692并延伸至活動板692的右側，拉桿65的右側設有拉環66，限位板69的左側設有連接桿62，連接桿62的左側與夾塊61的連接處通過固定塊67和固定螺栓68固定連接，通過固定塊67和固定螺栓68，可對夾塊61起到固定的作用，這樣夾塊61在使用時效果更好，避免了夾塊61在使用時出現松動的狀況，從而導致夾塊61出現掉落的狀況，連接桿62的左側設有夾塊61，本發明通過夾具6、夾塊61、連接桿62、滑桿63、滑槽64、拉桿65、拉環66、限位板69、彈簧691和活動板692相互配合，可在展示板在使用時對物品起到固定的作用，這樣物品在展示時效果好，更便于教師進行講課，避免了現有的展示板，因為無法對物品進行固定，從而導致物品在展示時出現掉落的狀況，適合推廣使用。

使用時，教師拉動拉環66，通過拉環66帶動拉桿65移動，通過拉桿65帶動限位板69進行移動，通過滑槽64和滑桿63配合限位板69進行移動，通過限位板69帶動連接桿62進行移動，通過連接桿62帶動夾塊61進行移動，把物品放置在展示板本體5上，教師松開拉環66，限位板69通過彈簧691的慣性進行移動，通過限位板69帶動連接桿62進行移動，通過限位板69帶動夾塊61對物品進行固定即可。

綜上所述：該可固定物品的展示板，通過夾具6、夾塊61、連接桿62、滑桿63、滑槽64、拉桿65、拉環66、限位板69、彈簧691和活動板692，解決了現有的展示板無法對物品進行固定的問題。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。

技術特征：

技術總結
本發明公開了一種可固定物品的展示板，包括底座，所述底座的頂部設有固定桿，所述固定桿的頂部設有展示板本體，所述展示板本體頂部的兩側均設有夾具，所述夾具包括活動板，所述活動板的內腔設有限位板，所述限位板的頂部和底部均設有滑桿，所述活動板內腔的頂部和底部均開設有與滑桿相適配的滑槽，所述限位板的右側與活動板的連接處設置有彈簧，所述限位板的右側設有拉桿，所述拉桿貫穿活動板并延伸至活動板的右側，所述拉桿的右側設有拉環。本發明通過夾具、夾塊、連接桿、滑桿、滑槽、拉桿、拉環、限位板、彈簧和活動板相互配合，可在展示板在使用時對物品起到固定的作用，這樣物品在展示時效果好。

技術研發人員：徐星星
受保護的技術使用者：徐星星
技術研發日：2017.07.17
技術公布日：2017.10.20
