本發明屬于凈水杯技術領域，具體地來說，是一種可拓展的凈水保溫杯。

背景技術：

隨著現代工業的迅速發展，社會商品日益豐富，而自然環境日益惡化。各類污染物造成空氣與水體質量急劇下降，嚴重影響人們的生活質量與身體健康。潔凈的生活環境成為優質生活的標志，其中潔凈空氣與潔凈飲用水是最為核心的因素。

在此形勢下，凈水器逐漸發展，以滿足潔凈水質的需要。目前的凈水器多為固定的中大型設備，難以移動。隨著經濟交流日益頻繁，人們的生活日益移動化，固定式的凈水器已難以滿足移動生活的便攜要求。

也有一些凈水杯的出現，但現有的凈水杯多結構簡單，僅具有單一的凈水功能。而人們的生活差異化越來越大，功能簡單的凈水杯難以滿足差異化需要。隨著全球化的進程加速，精細化定制的需求愈發巨大。各自獨立的設計會造成成本居高不下，而現有結構并不具有可拓展結構，尤其是在需要保溫的情況下，在小巧的杯子上實現復雜的功能拓展常常難以保證保溫效果。

技術實現要素：

為了克服現有技術的不足，本發明提供了一種可拓展的凈水保溫杯，具有可拓展結構而滿足各類功能的拓展，兼顧功能豐富性與保溫性能。

本發明的目的通過以下技術方案來實現：

一種可拓展的凈水保溫杯，具有杯蓋、杯體、檢測單元與凈水單元：

所述杯體具有自外而內依次分布的外膽、絕熱層與內膽，所述外膽具有至少一個用于安裝拓展模塊的容納部，所述容納部上并設有封合蓋，所述封合蓋用于封閉處于空置狀態的所述容納部而使所述外膽具有密實完整外表面；

所述檢測單元與所述內膽連接，用于檢測容納于所述內膽的水的水體質量；

所述凈水單元與所述內膽連通，用于對所述水進行凈化消毒。

作為上述技術方案的改進，所述容納部與所述絕熱層保持隔絕。

作為上述技術方案的進一步改進，所述拓展模塊包括用于接收用戶的輸入指令的輸入模塊，所述輸入模塊包括指紋識別單元、語音識別單元、觸控屏或按鍵中的至少一者。

作為上述技術方案的進一步改進，所述拓展模塊包括用于輸出信息的輸出模塊，所述輸出模塊包括指示燈組、語音播放單元或顯示屏中的至少一者。

作為上述技術方案的進一步改進，所述檢測單元具有用于檢測所述水的污濁程度的濁度傳感器。

作為上述技術方案的進一步改進，所述檢測單元具有用于檢測所述水中溶解性總固體的tds(totaldissolvedsolids)傳感器。

作為上述技術方案的進一步改進，所述杯體具有杯身與設于杯身遠離杯蓋一端的底座，所述杯身具有自外而內依次分布的所述外膽、所述絕熱層與容置腔，所述容置腔與所述底座的頂壁連通，所述容置腔與所述底座包圍而成所述內膽。

作為上述技術方案的進一步改進，所述底座與所述杯身之間設有密封圈，所述密封圈用于防止所述容置腔與所述底座連接處發生滲漏，所述密封圈具有用于阻止所述杯身與所述密封圈發生相對旋轉的定位槽。

作為上述技術方案的進一步改進，所述凈水單元包括用于過濾雜質的過濾器和/或用于消毒的紫外線發射器。

作為上述技術方案的進一步改進，還具有控制單元，所述控制單元用于接收所述檢測單元的檢測數據并向所述凈水單元發送控制指令。

本發明的有益效果是：

凈水保溫杯具有杯蓋、杯體、檢測單元與凈水單元，杯體具有外膽、絕熱層與內膽，外膽預設至少一個用于安裝拓展模塊的容納部，容納部數量可根據產品的可能用途而預設，容納部上并設有封合蓋而避免空置的容納部暴露，且保證外膽的表面完整密實，提供了一種于凈水與保溫功能上可拓展功能模塊的凈水保溫杯。

為使本發明的上述目的、特征和優點能更明顯易懂，下文特舉較佳實施例，并配合所附附圖，作詳細說明如下。

附圖說明

為了更清楚地說明本發明實施例的技術方案，下面將對實施例中所需要使用的附圖作簡單的介紹，應當理解，以下附圖僅示出了本發明的某些實施例，因此不應被看作是對范圍的限定，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他相關的附圖。

圖1是本發明實施例1提供的可拓展的凈水保溫杯的第一示意圖；

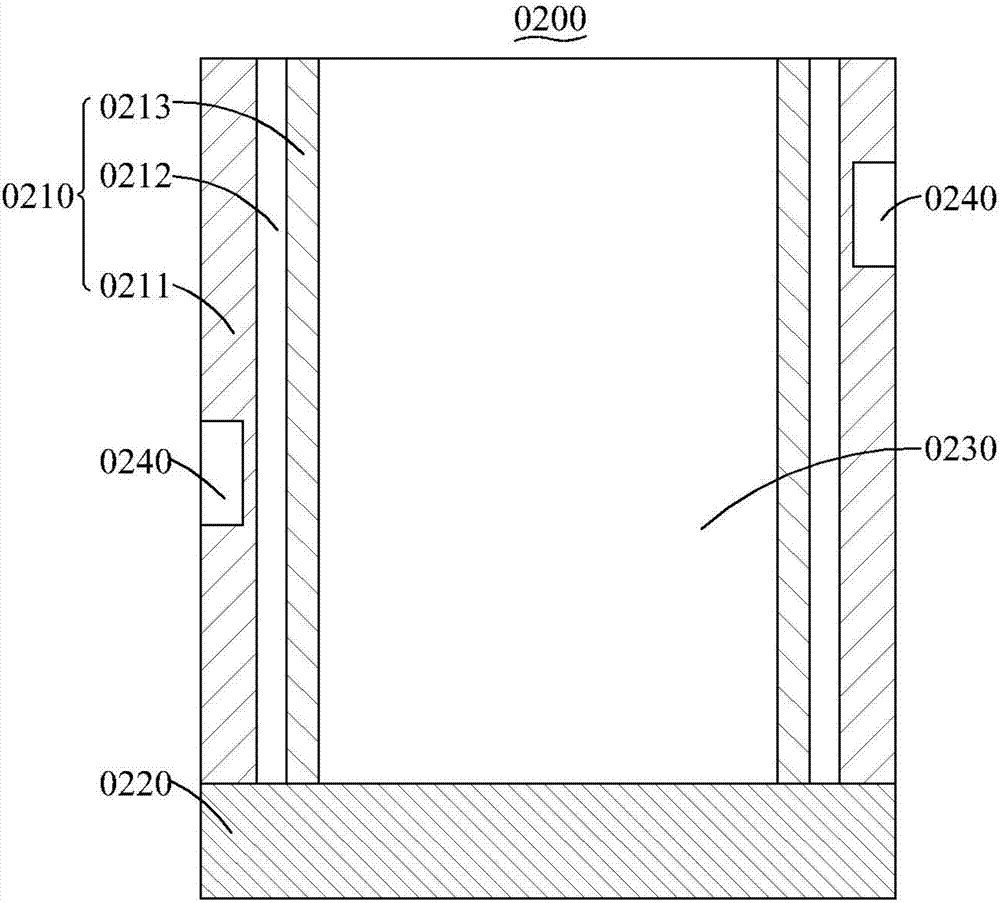

圖2是本發明實施例1提供的可拓展的凈水保溫杯的第二示意圖；

圖3是本發明實施例1提供的可拓展的凈水保溫杯的第三示意圖。

主要元件符號說明：

1000-可拓展的凈水保溫杯，0100-杯蓋，0200-杯體，0210-杯身，0211-外膽，0212-絕熱層，0213-容置腔，0220-底座，0230-內膽，0240-容納部，0250-密封圈，0251-定位槽，0300-底蓋，0400-檢測單元，0410-濁度傳感器，0420-tds傳感器，0500-凈水單元，0600-指紋識別單元，0700-指示燈組，0800-led顯示屏，0900-控制單元。

具體實施方式

為了便于理解本發明，下面將參照相關附圖對可拓展的凈水保溫杯進行更全面的描述。附圖中給出了可拓展的凈水保溫杯的優選實施例。但是，可拓展的凈水保溫杯可以通過許多不同的形式來實現，并不限于本文所描述的實施例。相反地，提供這些實施例的目的是使對可拓展的凈水保溫杯的公開內容更加透徹全面。

需要說明的是，當元件被稱為“固定于”另一個元件，它可以直接在另一個元件上或者也可以存在居中的元件。當一個元件被認為是“連接”另一個元件，它可以是直接連接到另一個元件或者可能同時存在居中元件。相反，當元件被稱作“直接在”另一元件“上”時，不存在中間元件。本文所使用的術語“垂直的”、“水平的”、“左”、“右”以及類似的表述只是為了說明的目的。

除非另有定義，本文所使用的所有的技術和科學術語與屬于本發明的技術領域的技術人員通常理解的含義相同。本文中在可拓展的凈水保溫杯的說明書中所使用的術語只是為了描述具體的實施例的目的，不是旨在限制本發明。本文所使用的術語“及/或”包括一個或多個相關的所列項目的任意的和所有的組合。

實施例1

請結合參閱圖1～3，可拓展的凈水保溫杯(以下簡稱凈水保溫杯)1000具有杯蓋0100、杯體0200、檢測單元0400與凈水單元，杯體0200具有功能拓展空間，以實現對拓展模塊的快速安裝，使凈水保溫杯1000具有良好的適應能力。

換言之，針對凈水保溫可能涉及的功能需求，凈水保溫杯1000可預設相應的安裝空間，以事先的一體規劃而合理排布。面臨實際應用的功能需求不同，凈水保溫杯1000可輕易實現選配。對應拓展模塊可實現快速插拔安裝，不會造成結構混亂或破壞，具有明顯的使用便利性優勢與功能拓展前景。

以下對凈水保溫杯1000的各個部分進行詳細介紹。

杯蓋0100用于壓緊于杯體0200上，與杯體0200包圍而成用于容納飲用水的封閉空間，避免發生泄漏。優選地，杯蓋0100與杯體0200的連接處具有密封單元，用于增強連接處的密封性能，使凈水保溫杯1000具有良好的密封保溫性能。

杯體0200具有自外而內依次分布的外膽0211、絕熱層0212與內膽0230。

具體地，外膽0211作為凈水保溫杯1000的外部殼體，對凈水保溫杯1000的內部元件起到保護作用，以隔絕外部環境的干擾侵蝕。在一個示范性的實施例中，外膽0211并具有良好的絕熱性。外膽0211的外表面可附著隔熱漆，以增強隔熱效果而保證凈水保溫杯1000的保溫性能。其中，隔熱漆又稱耐高溫隔熱保溫涂料，以空心玻璃微球或陶瓷微球作為主要成分，導熱系數小而隔熱效果佳。

外膽0211的內側分布有絕熱層0212，用于隔絕外膽0211與內膽0230的熱交換。絕熱層0212可采用多種方式，在一個示范性的實施例中，絕熱層0212采用真空絕熱形式。換言之，外膽0211與內膽0230之間分布有真空層，而阻止熱交換。進一步優選，外膽0211的內側表面為鏡面，使熱輻射被反射而返回內膽0230。在另一個實施例中，絕熱層0212還可采用各種絕熱材料制成，如石棉、硅酸鹽等。

外膽0211具有至少一個用于安裝拓展模塊的容納部0240，容納部0240上并設有封合蓋，封合蓋用于封閉處于空置狀態的容納部0240而使外膽0211具有密實完整外表面。

具體地，容納部0240為預設于外膽0211上的安裝空間，其數量可為一個或多個，以對應所需的拓展模塊的數量。優選地，容納部0240具有與拓展模塊相適應的形狀，便于用戶進行對應的直接插接安裝，安裝速度得到進一步優化。

容納部0240上設有封合蓋，得以對容納部0240形成保護。特別是在容納部0240具有于外膽0211表面的開口時，若容納部0240處于空置，容易對外膽0211表面造成破壞，既影響握持穩定性亦影響整體使用效果。封合蓋符合外膽0211的表面形狀，二者形成密實完整的圓滑表面，使用戶獲得較佳的握持手感，并起到隔熱保溫的增強作用。

優選地，容納部0240與絕熱層0212保持隔絕。在一個示范性的實施例中，容納部0240為盲孔，即僅具有一開口，且該開口開設于外膽0211的外表面上。于此，容納部0240與絕熱層0212之間尚具有外膽0211的阻隔，結合前述的封合蓋的增強作用，避免對內部保溫性能造成破壞，解決現有技術下多功能模塊時的保溫難題。

其中，拓展模塊用于豐富凈水保溫杯1000的使用功能，根據需要而定。在一些較為常見的應用中，凈水保溫杯1000主要缺乏交互功能，多圍繞于此而進行拓展，因而需要在外膽0211表面上開設觀察窗口。

優選地，拓展模塊包括用于接收用戶的輸入指令的輸入模塊。輸入模塊可采用多種技術實現，在一個示范性的實施例中，輸入模塊包括指紋識別單元0600、語音識別單元、觸控屏或按鍵中的至少一者，屬于較為常用的類型。于此，通過輸入模塊，用戶可迅速下達指令而實現相應操控。

優選地，拓展模塊包括用于輸出信息的輸出模塊。輸出模塊可采用多種技術實現，在一個示范性的實施例中，輸出模塊包括指示燈組0700、語音播放單元或顯示屏中的至少一者。于此，通過輸出模塊，用戶可迅速觀察獲取凈水保溫杯1000的各項信息，掌握凈水保溫杯1000的動態變化。例如，在本實施例中，指示燈組0700通過燈光顯示的變化向用戶傳遞電量、使用狀態等信息，顯示屏為用于顯示直觀信息的led顯示屏0800。

絕熱層0212遠離外膽0211的一側設有內膽0230，內膽0230用于儲存飲用水，是主要的貯存空間。內膽0230應具有良好的密封性，以防止泄露與熱量散失。

在一個示范性的實施例中，杯體0200具有杯身0210與設于杯身0210遠離杯蓋0100一端的底座0220，杯身0210具有自外而內依次分布的外膽0211、絕熱層0212與容置腔0213，容置腔0213與底座0220的頂壁連通，容置腔0213與底座0220包圍而成內膽0230。

具體地，杯身0210具有圓環柱狀結構，外膽0211、絕熱層0212與容置腔0213自外而內逐層包裹。應當注意的是，絕熱層0212采用真空隔層方式時，其本身具有絕對封閉的結構。容置腔0213下端與底座0220的頂壁連通，包圍而成用于容納飲用水的內膽0230。進一步，容置腔0213上端與杯蓋0100密封連接，使內膽0230形成全封閉的貯存空間，而具有良好的保溫效果。

容置腔0213與底座0220可采用多種連接方式，如卡接、螺紋連接、焊接結構等。在一個示范性的實施例中，容置腔0213下端具有內螺紋，底座0220的上端具有外螺紋，而形成螺紋連接關系，具有拆卸方便、連接緊密的優點。

優選地，底座0220與杯身0210之間設有密封圈0250，密封圈0250用于防止容置腔0213與底座0220連接處發生滲漏，密封圈0250具有用于阻止杯身0210與密封圈0250發生相對旋轉的定位槽0251。

檢測單元0400與內膽0230連接，用于檢測容納于內膽0230的水的水體質量。在具有底座0220的實施例中，檢測單元0400設于底座0220上，并直接面向容置腔0213而對飲用水進行檢測。

進一步，底座0220外部還設有用于保護底座0220的底蓋0300，底蓋0300與杯身0210連接而成為圓滑整體。

優選地，檢測單元0400具有用于檢測水的污濁程度的濁度傳感器0410。

具體地，濁度由水中的懸浮顆粒引起，懸浮顆粒越多，水越渾濁。檢測水的污濁程度，即是檢測懸浮顆粒的濃度。濁度傳感器0410具有紅外線對管，當光線穿過一定量的水時，光線的透過量取決于水的污濁程度。濁度傳感器0410將透過的光強度轉換為電流信號，以電流的大小而計算水的污濁程度，為水的凈化提供數值基礎。

優選地，檢測單元0400具有用于檢測水中溶解性總固體的tds(totaldissolvedsolids)傳感器0420。

具體地，溶解性總固體(即tds，totaldissolvedsolids)指水中全部溶質的總量，包括無機物和有機物兩者的含量。tds值越高，表示水中含有的溶解物越多，水體的純凈度越低。一般地，tds傳感器0420多采用電導率測試方式進行檢測。

凈水單元0500與內膽0230連通，用于對水進行凈化消毒。凈水單元0500可采用多種凈化手段，如過濾澄清、消毒殺菌、降解分離等，使水質符合飲用水的要求，實現凈水保溫杯1000的凈水目的。用戶可直接獲取可供飲用的潔凈水，便利性極佳。

優選地，凈水單元0500包括用于過濾雜質的過濾器和/或用于消毒的紫外線發射器。具體地，過濾器可采用濾芯、濾網等多種方式，將懸浮顆粒及其他雜質予以過濾隔離。紫外線發射器用于發生紫外線并向水中投射，殺滅水中的細菌、病毒及其他病原體，實現消毒殺菌的目的，是一種十分潔凈徹底的手段。在另一個實施例中，凈水單元0500還可采用化學消毒、化學中和等其他手段實現凈化消毒。

優選地，還具有控制單元0900，控制單元0900用于接收檢測單元0400的檢測數據并向凈水單元0500發送控制指令。

具體地，控制單元0900根據檢測單元0400的檢測數據獲取內膽0230中的水體質量，如tds、濁度、菌落、ph值等數據，并據此生成相應的控制指令，以控制凈水單元0500進行相應的凈化消毒。例如，控制單元0900根據水體狀態控制紫外線發射器的啟閉與功率，既實現消毒又避免壽命消耗。

進一步優選，控制單元0900與輸入模塊電性連接，用于獲取輸入模塊接收到的輸入指令，而控制凈化保溫杯的對應單元執行相應動作，以實現用戶的操作意圖。其中，輸入指令包括控制指令、查詢指令等。

另一種優選，控制單元0900與輸出模塊電性連接，用于向輸出模塊輸出提示信息、反饋信息、檢測數據或狀態信息，以便用戶可獲得相應的信息提示。

在這里示出和描述的所有示例中，任何具體值應被解釋為僅僅是示例性的，而不是作為限制，因此，示例性實施例的其他示例可以具有不同的值。

應注意到：相似的標號和字母在下面的附圖中表示類似項，因此，一旦某一項在一個附圖中被定義，則在隨后的附圖中不需要對其進行進一步定義和解釋。

以上所述實施例僅表達了本發明的幾種實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形和改進，這些都屬于本發明的保護范圍。因此，本發明的保護范圍應以所附權利要求為準。
