本發明涉及清潔器具領域，具體的說是一種多軸驅動的洗地機。

背景技術：

眾所周知，隨之社會生產力的發展，自動化機械逐漸代替手工勞動，以前人們需要手動的進行拖地、清潔工作，現在在拖地方面已經出現了很多類型的自動化清潔裝置。

目前存在許多類型的自動化清潔裝置，例如手推式洗地機、駕駛式洗地機等等。這些裝置提高了工作效率，但是在清潔一些粘附性比較強的臟污時，清潔的效果就比較不理想，例如房屋裝潢之后，地面會留有一些凝固住的粉刷材料，諸如乳膠之類，用一般洗地機難以清潔，人工工作則比較辛苦。本發明提供一種多軸驅動的洗地機，利用斜錐齒輪，實現單電機多軸傳動，安裝三種類型的滾刷，二號滾刷負責打濕地面，一號滾刷負責將粘附物從地面刮落，三號滾刷負責清掃地面，并且設置自動集塵裝置，將臟物收集起來集中處理。

技術實現要素：

針對現有工作人員在積極解決上述問題，但是尚未取得有效的改善，本發明提供一種多軸驅動的洗地機，利用斜錐齒輪，實現單電機多軸傳動，安裝三種類型的滾刷，二號滾刷負責打濕地面，一號滾刷負責將粘附物從地面刮落，三號滾刷負責清掃地面，并且設置自動集塵裝置，將臟物收集起來集中處理。

本發明解決其技術問題所采用的技術方案是：一種多軸驅動的洗地機，包括固定機構、輔助機構、清潔機構和積塵裝置，所述的固定機構包括一號車架、二號車架和積塵箱；所述的一號車架與二號車架相連接，一號車架上設有車輪；所述的積塵箱安裝在二號車架末端。固定機構主要起支撐和固定作用，積塵箱主要用來存放臟物。

所述的輔助機構安裝在二號車架上，輔助機構上設有水箱、支架板、一號活動架、二號活動架、一號滾筒、連接螺栓和彈性桿；所述的支架板安裝在二號車架上；所述的一號活動架連接在支架板和二號活動架之間，一號活動架上設有固定端；所述的一號滾筒安裝在二號活動架上；所述的二號活動架和一號活動架之間通過連接螺栓連接；所述的彈性桿連接在固定端和二號活動架之間；水箱中可以放清潔劑，提高清潔效果；一號滾筒的作用是將粘附在滾刷的臟物撥落，防止其粘附在滾刷上。

所述的清潔機構安裝在二號車架內，清潔機構上設有控制箱、一號傳動軸、一號斜錐齒輪、二號斜錐齒輪、減震器、一號滾刷、二號滾刷、二號傳動軸和三號滾刷；所述的控制箱安裝在二號車架和一號車架之間，控制箱內設有驅動電機和控制裝置；所述的一號傳動軸與控制箱相連接；所述的一號斜錐齒輪安裝在一號傳動軸，其數量為七個；所述的二號斜錐齒輪安裝在二號傳動軸上，且二號斜錐齒輪數量為七個，七個二號斜錐齒輪分別與對應的一號斜錐齒輪相嚙合；所述的二號傳動軸安裝在二號車架上，其數量為七個；所述的一號滾刷數量為兩個，一號滾刷上包括滾筒和刮片；所述的二號滾刷和三號滾刷數量均為一個，三號滾刷和一號滾刷安裝在二號傳動軸上，二號滾刷安裝在二號車架前端；二號滾刷負責打濕地面，一號滾刷負責將粘附物從地面刮落，三號滾刷負責清掃地面；一號滾刷上的刮片是傾斜的，在轉動時，其對面粘附物的切向力方向是不斷變換的，這種不斷變化方向的切向力容易使粘附物產生松動，從而對這些臟物進行清潔；三號滾刷表面主要是刷毛，其作用是對臟物進行清理，聚集。當電機驅動一號傳動軸轉動，通過一號斜錐齒輪和二號斜錐齒輪的嚙合傳動，從而帶動二號傳動軸運動，此時一號滾刷和三號滾刷開始轉動，開始對地面清潔。二號滾刷則隨著該洗地機的前進而轉動，對地面進行加濕。

所述的積塵裝置安裝在二號傳動軸上，積塵裝置上傳送帶、軟板、鏟板和彈簧；所述的傳送帶套在二號傳動軸上；所述的軟板固定在傳送帶表面，其數量為兩塊；所述的鏟板鉸接在軟板上；所述的彈簧連接在軟板和鏟板之間。鏟板會將地面的臟物鏟起，通過傳送帶將臟物運輸?shù)椒e塵箱中。

優選的，所述的一號活動架上設有兩排調節孔，每排調節孔數量為六個，這是用來調節二號活動架的位置，讓一號滾筒將粘附在滾刷上的臟物撥落，防止粘附在滾刷上。

優選的，所述的一號活動架上設有滑槽，這是用來讓二號活動架可以前后移動。

優選的，所述的彈性桿由一根彈簧兩端串聯兩根連桿組成，這樣的好處在于其既具有彈性，也可以提供一定支撐力。

優選的，所述的二號斜錐齒輪與一號斜錐齒輪之間的傳動比為4：1，這樣的原因是降低滾刷的轉速，達到減速的作用。

優選的，所述的刮片之間設有間隔，刮片傾斜安裝，其安裝傾角為六十度，這樣讓刮片對粘附物的切應力方向可以進行周期性改變，更容易將粘附物松動。

優選的，所述的鏟板由韌性較好的材料制成，防止鏟板折斷。

本發明的有益效果是：本發明提供一種多軸驅動的洗地機，利用斜錐齒輪，實現單電機多軸傳動，安裝三種類型的滾刷，二號滾刷負責打濕地面，一號滾刷負責將粘附物從地面刮落，在一號滾刷上設計安裝了刮片，刮片運動軌跡類似與圓臺凸輪，其作業范圍為其直徑的余弦值，這樣增大其清潔范圍，此外兩個一號滾刷前后布置，一個一號滾刷的刮片安裝傾角向左傾60°，另一個一號滾刷的刮片安裝傾角向右傾60°，因?yàn)閮蓚€(gè)一號滾刷傾角對稱互補，在隨著轉軸進行轉動時，刮片對地面粘附物的切應力方向進行周期性改變，從而容易使粘附物松動，達到清潔的效果，三號滾刷負責清掃地面，并且設置自動集塵裝置，將臟物收集起來集中處理。

附圖說明

下面結合附圖和實施例對本發明進一步說明。

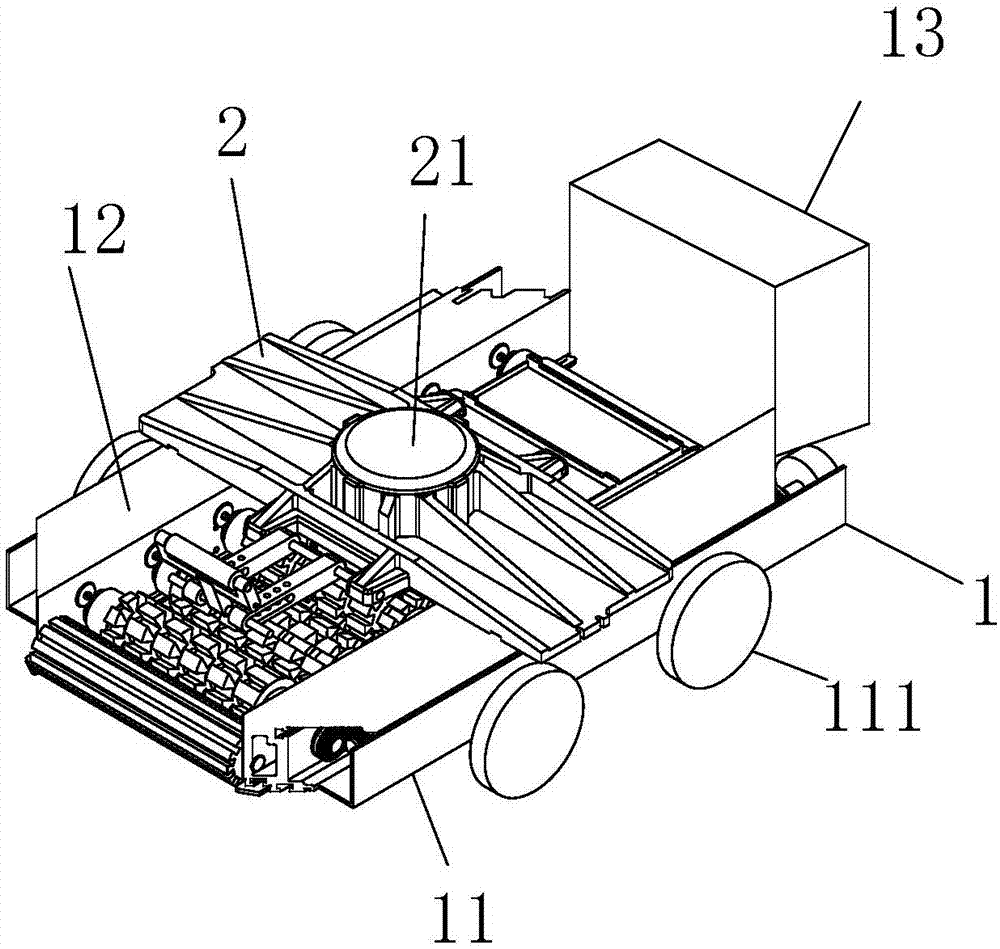

圖1是本發明的結構示意圖；

圖2是本發明的正視圖；

圖3是本發明的輔助機構的正視圖；

圖4是本發明的輔助機構的側視圖

圖5是本發明的清潔機構的結構示意圖；

圖6是本發明的清潔機構的正視圖；

圖7是本發明的一號滾刷的正視圖；

圖8是本發明的積塵裝置的結構示意圖；

圖中：固定機構(1)、輔助機構(2)、清潔機構(3)、積塵裝置(4)、一號車架(11)、二號車架(12)、積塵箱(13)、水箱(21)、支架板(22)、一號活動架(23)、二號活動架(24)、一號滾筒(25)、連接螺栓(26)、彈性桿(27)、控制箱(31)、一號傳動軸(32)、一號斜錐齒輪(33)、二號斜錐齒輪(34)、減震器(35)、一號滾刷(36)、二號滾刷(37)、二號傳動軸(38)、三號滾刷(39)、傳送帶(41)、軟板(42)、鏟板(43)、彈簧(44)、調節孔(231)、滑槽(232)、固定端(233)、滾筒(361)、刮片(362)、間隔(363)、車輪(111)。

具體實施方式

為了使本發明實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本發明。

如圖1、圖2、圖3所示，一種多軸驅動的洗地機，包括固定機構1、輔助機構2、清潔機構3和積塵裝置4，所述的固定機構1包括一號車架11、二號車架12和積塵箱13；所述的一號車架11與二號車架12相連接，一號車架11上設有車輪111；所述的積塵箱13安裝在二號車架12末端。固定機構1主要起支撐和固定作用，積塵箱13主要用來存放臟物。

如圖1、圖2、圖3所示，所述的輔助機構2安裝在二號車架12上，輔助機構2上設有水箱21、支架板22、一號活動架23、二號活動架24、一號滾筒25、連接螺栓26和彈性桿27；所述的支架板22安裝在二號車架12上；所述的一號活動架23連接在支架板22和二號活動架24之間，一號活動架23上設有固定端233，所述的一號活動架23上設有兩排調節孔231，每排調節孔231數量為六個，這是用來調節二號活動架24的位置，讓一號滾筒25將粘附在滾刷上的臟物撥落，防止粘附在滾刷上；所述的一號活動架23上設有滑槽232，這是用來讓二號活動架24可以前后移動；所述的一號滾筒25安裝在二號活動架24上；所述的二號活動架24和一號活動架23之間通過連接螺栓26連接；所述的彈性桿27連接在固定端233和二號活動架24之間，所述的彈性桿27由一根彈簧兩端串聯兩根連桿組成，這樣的好處在于其既具有彈性，也可以提供一定支撐力；水箱21中可以放清潔劑，提高清潔效果；一號滾筒25的作用是將粘附在滾刷的臟物撥落，防止其粘附在滾刷上。

如圖1、圖3、圖4、圖6、圖7所示，所述的清潔機構3安裝在二號車架12內，清潔機構3上設有控制箱31、一號傳動軸32、一號斜錐齒輪33、二號斜錐齒輪34、減震器35、一號滾刷36、二號滾刷37、二號傳動軸38和三號滾刷39；所述的控制箱31安裝在二號車架12和一號車架11之間，控制箱31內設有驅動電機和控制裝置；所述的一號傳動軸32與控制箱31相連接；所述的一號斜錐齒輪33安裝在一號傳動軸32，其數量為七個；所述的二號斜錐齒輪34安裝在二號傳動軸38上，且二號斜錐齒輪34數量為七個，七個二號斜錐齒輪34分別與對應的一號斜錐齒輪33相嚙合，所述的二號斜錐齒輪34與一號斜錐齒輪33之間的傳動比為4：1，這樣的原因是降低滾刷的轉速，達到減速的作用；所述的二號傳動軸38安裝在二號車架12上，其數量為七個；所述的一號滾刷36數量為兩個，一號滾刷36上包括滾筒361和刮片362，所述的刮片362之間設有間隔363，其作用在于清理的粘附物較大或較多時，粘附物可以被撥動到間隔363中，從而減小粘附物對刮片362的阻礙。刮片362傾斜安裝，其安裝傾角為六十度，一般毛刷的清潔區域?yàn)槊⒌膶挾确秶鷥?nèi)，將刮片362傾斜安裝，其運動軌跡類似與圓臺凸輪，其作業范圍為其直徑的余弦值，這樣增大其清潔范圍。另外兩個一號滾刷前后布置，一個一號滾刷的刮片362安裝傾角向左傾60°，另一個一號滾刷的刮片362安裝傾角向右傾60°，因?yàn)閮蓚€(gè)一號滾刷傾角對稱互補，在隨著轉軸進行轉動時，刮片362對地面粘附物的切應力方向進行周期性改變，從而容易使粘附物松動，達到清潔的效果。所述的二號滾刷37和三號滾刷39數量均為一個，三號滾刷39和一號滾刷36安裝在二號傳動軸38上，二號滾刷37安裝在二號車架12前端；二號滾刷負責打濕地面，一號滾刷負責將粘附物從地面刮落，三號滾刷負責清掃地面；一號滾刷36上的刮片362是傾斜的，在轉動時，其對底面粘附物的切向力方向是不斷變換的，這種不斷變化方向的切向力容易使粘附物產生松動，從而對這些臟物進行清潔；三號滾刷表面主要是刷毛，其作用是對臟物進行清理，聚集。當電機驅動一號傳動軸32轉動，通過一號斜錐齒輪33和二號斜錐齒輪34的嚙合傳動，從而帶動二號傳動軸38運動，此時一號滾刷36和三號滾刷39開始轉動，開始對地面清潔。二號滾刷37則隨著該洗地機的前進而轉動，對地面進行加濕。

如圖1、圖5、圖6、圖7、圖8所示，所述的積塵裝置4安裝在二號傳動軸38上，積塵裝置4上傳送帶41、軟板42、鏟板43和彈簧44；所述的傳送帶41套在二號傳動軸38上；所述的軟板42固定在傳送帶41表面，其數量為兩塊；所述的鏟板43鉸接在軟板42上；所述的彈簧44連接在軟板42和鏟板43之間。所述的鏟板43由韌性較好的材料制成，防止鏟板43折斷，鏟板43會將地面的臟物鏟起，通過傳送帶41將臟物運輸?shù)椒e塵箱13中。

本實施例的一種多軸驅動的洗地機在使用時，當電機驅動一號傳動軸32轉動，通過一號斜錐齒輪33和二號斜錐齒輪34的嚙合傳動，從而帶動二號傳動軸38運動，此時一號滾刷36和三號滾刷39開始轉動，開始對地面清潔。一號滾刷36上的刮片362是傾斜的，在轉動時，其對面粘附物的切向力方向是不斷變換的，這種不斷變化方向的切向力容易使粘附物產生松動，從而對這些臟物進行清潔；三號滾刷表面主要是刷毛，其作用是對臟物進行清理，聚集，二號滾刷37則隨著該洗地機的前進而轉動，對地面進行加濕，鏟板43會將地面的臟物鏟起，通過傳送帶41將臟物運輸?shù)椒e塵箱13中。從而完成對地面的清潔。

以上顯示和描述了本發明的基本原理、主要特征和優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施方式和說明書中的描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入本發明要求保護的范圍內。本發明要求保護范圍由所附的權利要求書及其等效物界定。
