本發明涉及一種展銷設備，特別涉及一種用于電腦外設產品展銷設備。

背景技術：

目前，隨著科技的不斷發展，電腦產品的種類越來越多，在需要對其進行銷售時，傳統的展示設備為玻璃柜臺進行放置展示，并不能很好的吸引消費者，導致無人問津，，從而降低了電腦外設產品的銷量，同時現在沒有很好的電腦外設產品展銷的設備。因此，我們提出一種用于電腦外設產品展銷設備。

技術實現要素：

本發明的主要目的在于提供一種用于電腦外設產品展銷設備，通過支撐板的表面設有led燈條，在通電后，啟動led燈條由于光線的可吸引消費者前來觀看，增大了吸引力使電腦外設產品更受人們的關注，可以有效解決背景技術中的問題。

為實現上述目的，本發明采取的技術方案為：

一種用于電腦外設產品展銷設備，包括底座、支撐板、轉軸、滑動槽、滑動塊和led燈條，所述底座頂端的兩側均固定有支撐板，所述支撐板的表面安裝有led燈條，所述支撐板的左側表面設有滑動槽，所述滑動槽內連接有滑動塊，所述滑動塊位于支架的兩側，所述支架的底端固定有轉軸，所述轉軸位于展示箱的兩側，所述展示箱的底端設有鉸鏈，所述鉸鏈的底端固定有箱門，所述底座的左側設有控制面板，所述底座的底端設有導線，且導線的另一端設有插頭。

進一步的，所述箱門的表面設有觀察窗和卡扣，且觀察窗位于卡扣的上端，所述箱門的背側固定有把手，所述展示箱的頂端中部設有扣槽，所述卡扣與扣槽連接。

進一步的，所述支撐板內中部安裝有電機，所述支撐板內部頂端設有活動齒輪，且活動齒輪上連接有鏈條，所述鏈條的表面固定有滑動塊。

進一步的，所述電機的電機軸上安裝有齒輪頭，所述齒輪頭與鏈條嚙合。

進一步的，所述控制面板的信號輸出端與電機和led燈條的信號輸入端連接。

與現有技術相比，本發明具有如下有益效果：通過支撐板的表面設有led燈條，在通電后，啟動led燈條由于光線的可吸引消費者前來觀看，增大了吸引力使電腦外設產品更受人們的關注，同時設有多個展示箱可放置更多的外設產品，增大商品的多樣性，由于該裝置可裝入大量的外設產品，導致上部的展示箱無法看清，通過支撐板內設有的鏈條和支撐板安裝有的電機，可帶動展示箱上下轉動便于消費者們觀察展示箱內部不同的產品，較為實用，適合廣泛推廣與使用。

附圖說明

圖1為本發明用于電腦外設產品展銷設備的整體結構示意圖；

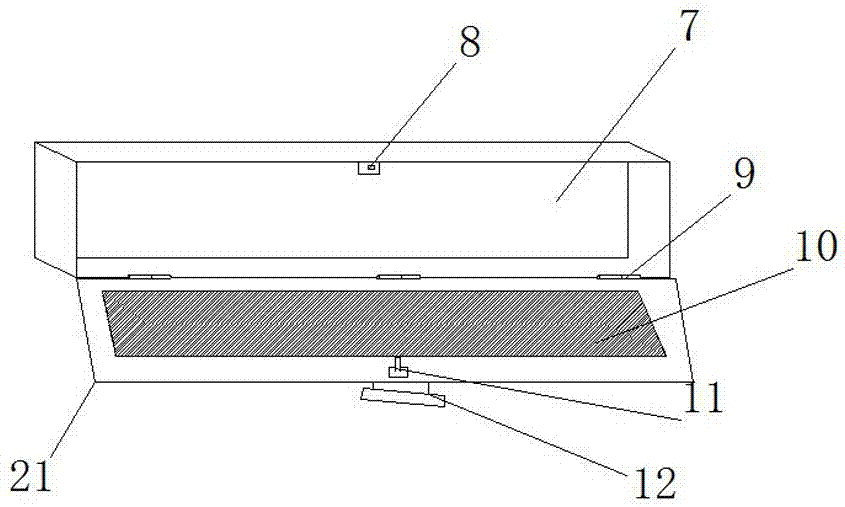

圖2為本發明用于電腦外設產品展銷設備的展示箱結構示意圖；

圖3為本發明用于電腦外設產品展銷設備的支撐板內部結構示意圖。

圖中：1、底座；2、支撐板；3、轉軸；4、滑動槽；5、滑動塊；6、支架；7、展示箱；8、扣槽；9、鉸鏈；10、觀察窗；11、卡扣；12、把手；13、電機；14、齒輪頭；15、鏈條；16、活動齒輪；17、led燈條；18、控制面板；19、插頭；20、導線；21、箱門。

具體實施方式

為使本發明實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本發明。

如圖1-3所示，一種用于電腦外設產品展銷設備，包括底座1、支撐板2、轉軸3、滑動槽4、滑動塊5和led燈條17，所述底座1頂端的兩側均固定有支撐板2，所述支撐板2的表面安裝有led燈條17，所述支撐板2的左側表面設有滑動槽4，所述滑動槽4內連接有滑動塊5，所述滑動塊5位于支架6的兩側，所述支架6的底端固定有轉軸3，所述轉軸3位于展示箱7的兩側，所述展示箱7的底端設有鉸鏈9，所述鉸鏈9的底端固定有箱門21，所述底座1的左側設有控制面板18，所述底座1的底端設有導線20，且導線20的另一端設有插頭19。

其中，所述箱門21的表面設有觀察窗10和卡扣11，且觀察窗10位于卡扣11的上端，所述箱門21的背側固定有把手12，所述展示箱7的頂端中部設有扣槽8，所述卡扣11與扣槽8連接。

其中，所述支撐板2內中部安裝有電機13，所述支撐板2內部頂端設有活動齒輪16，且活動齒輪16上連接有鏈條16，所述鏈條16的表面固定有滑動塊5。

其中，所述電機13的電機軸上安裝有齒輪頭14，所述齒輪頭14與鏈條16嚙合。

其中，所述控制面板18的信號輸出端與電機13和led燈條17的信號輸入端連接。

工作原理：工作時，先通過插頭19與電源連接，通過把手12將展示箱7的箱門21開啟，將電腦外設產品放置在展示箱7內，在通過把手12將卡扣11與扣槽8連接，使電腦外設產品鎖在展示箱7內，通過控制面板18啟動led燈條17吸引消費者的關注，同時由于支撐板2內安裝有活動齒輪16，且活動齒輪16上安裝有鏈條15，同時在支撐板2內安裝有電機13，電機13的電機軸上設有齒輪頭14，通過控制面板18開啟電機13，使齒輪頭14帶動鏈條15轉動，從而帶動鏈條15表面設有的滑動塊5移動，達到展示箱7上下轉動，且在支架6和展示箱7的連接處設有轉軸3，可在展示箱7上下移動時，保持較為穩定的重心，較為實用。

以上顯示和描述了本發明的基本原理和主要特征和本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等效物界定。

技術特征：

技術總結
本發明公開了一種用于電腦外設產品展銷設備，包括底座、支撐板、轉軸、滑動槽、滑動塊和LED燈條，所述底座頂端的兩側均固定有支撐板，所述支撐板的表面安裝有LED燈條，所述支撐板的左側表面設有滑動槽，所述滑動槽內連接有滑動塊，所述滑動塊位于支架的兩側，所述支架的底端固定有轉軸，所述轉軸位于展示箱的兩側，所述展示箱的底端設有鉸鏈，所述鉸鏈的底端固定有箱門，所述底座的左側設有控制面板，所述底座的底端設有導線，且導線的另一端設有插頭。本發明通過支撐板的表面設有LED燈條，在通電后，啟動LED燈條由于光線的可吸引消費者前來觀看，增大了吸引力使電腦外設產品更受人們的關注，較為實用，適合廣泛推廣與使用。

技術研發人員：不公告發明人
受保護的技術使用者：合肥錦和信息技術有限公司
技術研發日：2017.07.30
技術公布日：2017.09.15
