本發明涉及一種洗碗機，特別涉及一種洗碗機供水系統及其水流控制方法。

背景技術：

目前隨著家用洗碗機應用的大眾化，洗碗機能耗、水耗性能要求也逐步成為消費者的關注對象，而目前市場上常見的洗碗機為了保證洗凈性能達標其水耗和能耗都比較偏高；而部分帶有內置水箱的洗碗機，也僅僅是將水箱作為一種儲水裝置，其對洗碗機能耗有部分影響，但對洗碗機水耗卻是無用；故市場上急需開發一種即能降能耗，同時又能降水耗的洗碗機以滿足消費者需求；中國專利文獻號cn106491062a于2017年3月15日公開了一種洗碗機的供水系統和洗碗機，具體公開了：包括：內膽組件；水箱，所述水箱具有水箱出水腔，所述水箱的所述出水腔與所述內膽組件相連用于向所述內膽組件內供水；軟水器，所述軟水器具有軟水組件和連通所述軟水組件的軟水器出水口、軟水器進水口，所述軟水器的軟水器出水口與所述水箱出水腔相連用于向所述出水腔內輸入軟化水。該結構存在上述問題，因此，有必要對現有的洗碗機做進一步改進。

技術實現要素：

本發明的目的旨在提供一種操作簡單，可充分利用現有洗碗機的內置水箱，快速實現降低能耗、水耗性能，進而提高洗碗機整體性能的洗碗機供水系統及其水流控制方法，以克服現有技術中的不足之處。

按此目的設計的一種洗碗機供水系統，包括內膽、水槽、軟水器、洗滌泵和內置水箱；其特征在于：所述軟水器的進水口連接進水閥，該軟水器依次通過第一單向控制閥、第二單向控制閥分別連接水槽，軟水器通過第一單向控制閥連接內置水箱；內置水箱通過第二單向控制閥分別連接水槽和洗滌泵；進水閥連接有流量計，水槽連接有壓力開關。

所述內置水箱設置于內側外側壁。

所述內膽內腔設置有連接水槽的噴水機構，該噴水機構包括上噴臂和/或下噴臂。

上述洗碗機供水系統的水流控制方法，其特征在于：

預洗階段包括以下步驟：

1)進水閥、第一單向控制閥和第二單向控制閥同時打開，水流進入水槽和內置水箱；

2)待流量計達標后關閉第一單向控制閥，內置水箱內的水流回水槽內；

3)待壓力開關閉合后，關閉第二單向控制閥，打開第一單向控制閥，水流進入內置水箱為主洗階段儲備水源；

4)當內置水箱內水量達到第一水位線時，關閉進水閥、第一單向控制閥和第二單向控制閥；

5)在預洗階段結束前，當內置水箱內水量達到第二水位線時，打開第二單向控制閥，洗滌泵將部分經過濾的預洗水注入內置水箱后關閉第二單向控制閥，剩余的預洗污水和預洗殘渣則分別通過排水泵排掉；

主洗階段包括以下步驟：

a)打開第二單向控制閥，內置水箱內的水進入水槽；

b)待內置水箱內的水全部進入水槽，關閉第二單向控制閥，進水閥和第一單向控制閥同時打開，水流進入內置水箱為沖洗階段儲備水源；

c)待內置水箱水量達到第二水位線時，關閉進水閥和第一單向控制閥，剩余主洗污水和殘渣分別通過排水泵排掉；

沖洗階段包括以下步驟：

a.打開第二單向控制閥，內置水箱內的水進入水槽；

b.待內置水箱內的水全部進入水槽后，關閉第二單向控制閥，進水閥和第一單向控制閥同時打開，水流進入內置水箱；

c.待內置水箱水量達到第一水位線時，關閉進水閥和第一單向控制閥；

d.沖洗階段結束前打開第二單向控制閥，洗滌泵將部分經過濾的沖洗水注入內置水箱，待內置水箱水量達到第二水位線時，關閉第二單向控制閥，剩余沖洗污水和殘渣分別通過排水泵排掉；

漂洗階段包括以下步驟：

①打開第二單向控制閥，內置水箱內的水進入水槽；

②待內置水箱內的水全部進入水槽，關閉第二單向控制閥，打開第一單向控制閥，水流進入內置水箱；

③待內置水箱水量達到第二水位線時，關閉第一單向控制閥，剩余漂洗污水和殘渣分別通過排水泵排掉。

其中，沖洗階段的步驟a中，內置水箱進入水槽的水帶有一定溫度。

本發明的水流控制方法中，可以回收利用部分洗滌水來達到降低水耗作用，同時，內助水箱儲水在洗滌過程中水溫上升，且期間與回收利用水源混合后，水溫綜合上升，從而降低了洗滌過程中升溫所消耗的能耗；可見本水流控制方法是通過利用現有洗碗機上的內置水箱可快速實現降低洗碗機能耗和水耗。

附圖說明

圖1為本發明一實施例中洗碗機的結構簡圖；

圖2為本發明一實施例預洗階段的進水水路圖；

圖3為本發明一實施例預洗階段流量計達標后的水路圖；

圖4為本發明一實施例預洗階段壓力開關閉合后的水路圖；

圖5為本發明一實施例預洗階段內置水箱水量達到第一水位線后的水路圖；

圖6為本發明一實施例預洗階段內置水箱水量達到第二水位線后的水路圖；

圖7為本發明一實施例主洗階段的進水水路圖；

圖8為本發明一實施例主洗階段內置水箱內的水全部進入水槽后的水路圖；

圖9為本發明一實施例主洗階段內置水箱水量達到第二水位線后的水路圖；

圖10為本發明一實施例沖洗階段的進水水路圖；

圖11為本發明一實施例沖洗階段內置水箱內的水全部進入水槽后的水路圖；

圖12為本發明一實施例沖洗階段內置水箱水量達到第一水位線后的水路圖；

圖13為本發明一實施例沖洗階段內置水箱水量達到第二水位線后的水路圖；

圖14為本發明一實施例漂洗階段的進水水路圖；

圖15為本發明一實施例漂洗階段內置水箱內的水全部進入水槽后的水路圖；

圖16為本發明一實施例漂洗階段內置水箱水量達到第二水位線后的水路圖。

具體實施方式

下面結合附圖及實施例對本發明作進一步描述。

參見圖1，本洗碗機供水系統包括內膽1、水槽6、軟水器7、洗滌泵10和內置水箱11；軟水器7的進水口連接進水閥，軟水器7通過進水閥連接進水管，該軟水器7依次通過第一單向控制閥8、第二單向控制閥9分別連接水槽6，軟水器7通過第一單向控制閥8連接內置水箱11；內置水箱11通過第二單向控制閥9分別連接水槽6和洗滌泵10；進水閥連接有流量計，水槽6連接有壓力開關；內置水箱11設置于內側1外側壁，內置水箱11內的水可大面積吸收內膽1工作時產生的熱量，使內置水箱11內的水帶一定溫度；內膽1內腔設置有連接水槽6的噴水機構，該噴水機構包括上噴臂3和下噴臂5，上噴臂3上方設置有上餐具籃2，下噴臂5上方設置有下餐具籃4。

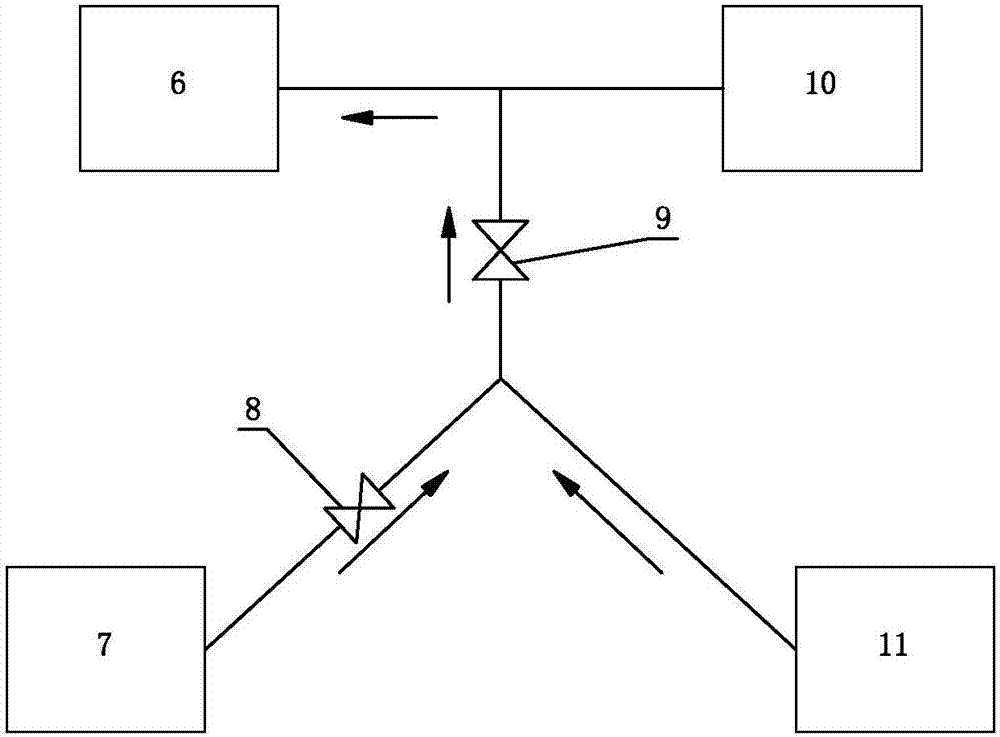

參見圖2-圖16，上述洗碗機供水系統的水流控制方法，按不同階段包括以下步驟：

預洗階段包括以下步驟：

1)進水閥、第一單向控制閥8和第二單向控制閥9同時打開，水流進入水槽6和內置水箱11；

2)待流量計達標后關閉第一單向控制閥8，內置水箱11內的水流回水槽6內；

3)待壓力開關閉合后，關閉第二單向控制閥9，打開第一單向控制閥8，水流進入內置水箱11為主洗階段儲備水源；

4)當內置水箱11內水量達到第一水位線時，關閉進水閥、第一單向控制閥8和第二單向控制閥9；

5)在預洗階段結束前，當內置水箱11內水量達到第二水位線時，打開第二單向控制閥9，洗滌泵10將部分經過濾的預洗水注入內置水箱11后關閉第二單向控制閥9，剩余的預洗污水和預洗殘渣則分別通過排水泵排掉；

主洗階段包括以下步驟：

(a)打開第二單向控制閥9，內置水箱11內的水進入水槽6；

(b)待內置水箱11內的水全部進入水槽6，關閉第二單向控制閥9，進水閥和第一單向控制閥8同時打開，水流進入內置水箱11為沖洗階段儲備水源；

(c)待內置水箱11水量達到第二水位線時，關閉進水閥和第一單向控制閥8，剩余主洗污水和殘渣分別通過排水泵排掉；

沖洗階段包括以下步驟：

a.打開第二單向控制閥9，內置水箱11內帶有一定溫度的水進入水槽6；

b.待內置水箱11內的水全部進入水槽6后，關閉第二單向控制閥9，進水閥和第一單向控制閥8同時打開，水流進入內置水箱11；

c.待內置水箱11水量達到第一水位線時，關閉進水閥和第一單向控制閥8；

d.沖洗階段結束前打開第二單向控制閥9，洗滌泵10將部分經過濾的沖洗水注入內置水箱11，待內置水箱11水量達到第二水位線時，關閉第二單向控制閥9，剩余沖洗污水和殘渣分別通過排水泵排掉；

漂洗階段包括以下步驟：

①打開第二單向控制閥9，內置水箱11內的水進入水槽6；

②待內置水箱11內的水全部進入水槽6，關閉第二單向控制閥9，打開第一單向控制閥8，水流進入內置水箱11；

③待內置水箱11水量達到第二水位線時，關閉第一單向控制閥8，剩余漂洗污水和殘渣分別通過排水泵排掉。

可見，整個洗滌階段兩次回收利用部分洗滌后的水源來達到降低水耗作用；同時，內置水箱11儲水在洗滌過程中水溫上升，且期間與回收利用水源混合后，水溫綜合上升，從而降低了洗滌過程中升溫所消耗的能耗。

上述為本發明的優選方案，顯示和描述了本發明的基本原理、主要特征和本發明的優點。本領域的技術人員應該了解本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等同物界定。
