本發明屬于水杯系統技術領域，特別是涉及一種適用于駕駛員的多功能、不影響開車的水杯系統。

背景技術：

隨著汽車技術的發展，汽車已經成為人們出行必不可少的工具。然而開車需要集中注意點，觀察周圍的情況。駕駛時間長時，人們很容易口渴，駕駛汽車時喝水是很不安全的。因為喝水導致的交通事故也很多，如喝水時，阻礙了視線而出現事故；也有喝完的水瓶卡住剎車踏板而導致的事故。但是人們在高速路或者出租車載客時，有些駕駛員在路況較好時，嫻熟的完成喝水動作，但這是僥幸的心理。畢竟這種喝水動作會妨礙安全行車。

本發明通過改進駕駛員喝水的方式，解決了駕駛員喝水時，阻礙視線和妨礙安全行車的問題。通過微處理器和溫度檢測模塊，解決了駕駛員不會喝到超過人們不能接受的喝水的溫度，從而不會因為喝到燙的水而影響駕駛員的操作；通過微處理器和小型電動飲水機，解決了駕駛員不會因為水流過快，而導致水流到身上，影響駕駛員的操作。具有安全系數很高、操作方便、設計合理、多功能、能時刻看到喝水的溫度及剩余量的優點。

技術實現要素：

本發明的目的在于提供一種適用于駕駛員的多功能、不影響開車的水杯系統，通過改進駕駛員喝水的方式，解決了現有駕駛員喝水時，阻礙視線和妨礙安全行車的問題。

為解決上述技術問題，本發明是通過以下技術方案實現的：

本發明為一種適用于駕駛員的多功能、不影響開車的水杯系統，包括微處理器、小型電動飲水機、測溫杯和儲水杯，所述測溫杯和儲水杯通過支架固定在駕駛員座椅的靠頭枕下端；所述儲水杯內表面設有溫度檢測模塊一；所述溫度檢測模塊一向微處理器輸出水溫數據信息；所述儲水杯內表面設有水量檢測模塊一；所述水量檢測模塊一向微處理器輸出水位數據信息；所述儲水杯與測溫杯之間設有水流開關模塊；所述水流開關模塊接收微處理器的開關命令；所述測溫杯內表面設有溫度檢測模塊二；所述溫度檢測模塊二向微處理器輸出水溫數據信息；所述測溫杯內表面設有水量檢測模塊二；所述水量檢測模塊二向微處理器輸出水位數據信息；所述測溫杯內表面設有加熱模塊；所述加熱模塊接收微處理器的加熱開關命令；所述測溫杯一端設有小型電動飲水機；所述微處理器向小型電動飲水機輸出極慢、慢速、中速、快速命令；所述微處理器向電機模塊一輸出轉動、反轉、停止命令；所述微處理器向電機模塊二輸出轉動、反轉、停止命令；所述微處理器與數據存儲模塊進行數據的傳輸；所述微處理器向顯示器輸出數據信息。

進一步地，所述小型電動飲水機控制測溫杯中的水流出的速度。

進一步地，所述電機模塊一控制直角旋轉管的旋轉角度；所述電機模塊一控制直角旋轉管的旋轉角度為兩種0°或者90°的狀態。

進一步地，所述電機模塊二通過轉動和反轉來控制軟管的伸縮；所述軟管收縮時，收縮至吸嘴部分與直角旋轉管一端閉合。

進一步地，所述所述微處理器向顯示器輸出測溫杯的溫度和水位的數據信息；所述微處理器向顯示器輸出儲水杯的溫度和水位的數據信息；所述微處理器向顯示器輸出小型電動飲水機流速狀態信息；所述微處理器向顯示器輸出軟管伸縮狀態信息；所述微處理器向顯示器輸出直角旋轉管的旋轉角度的數據信息；當溫度檢測模塊二向微處理器輸出的溫度數據信息達到60°時，微處理器向加熱模塊輸出關閉加熱的命令，微處理器向水流開關模塊輸出關閉命令。

本發明具有以下有益效果：

本發明通過直角旋轉管和軟管以及電機的作用，可以使駕駛員在不離開前方視線的情況下，經過軟管喝到座椅的靠頭枕下端的杯子里的水。喝水時，直角旋轉管旋轉至水平狀態及0°，此時軟管有電機轉動推出，只需要用一只手將軟管放到嘴里，兩三秒即可完成，便可安心的喝到水；喝水之前，可以看到顯示器上，水的溫度、水的剩余量等信息；還可以進行加熱處理和對水流速度進行選擇，喝水模式中，只有極慢、慢速、中速狀態；快速是平時換水時，快速排掉剩余的水；測溫杯的水喝完時，還可以打開水流開關模塊；儲水杯可以放不同的飲品或者是剛加入的開水，避免與測溫杯里的水混合，導致測溫杯里的水溫度過高，而不能立即飲用；喝水結束時，電機控制軟管收縮，收縮至吸嘴部分與直角旋轉管一端閉合，電機控制直角旋轉管旋轉至豎直狀態及90°，豎直狀態避免了直角旋轉管對駕駛員操作造成影響。

當然，實施本發明的任一產品并不一定需要同時達到以上所述的所有優點。

附圖說明

為了更清楚地說明本發明實施例的技術方案，下面將對實施例描述所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

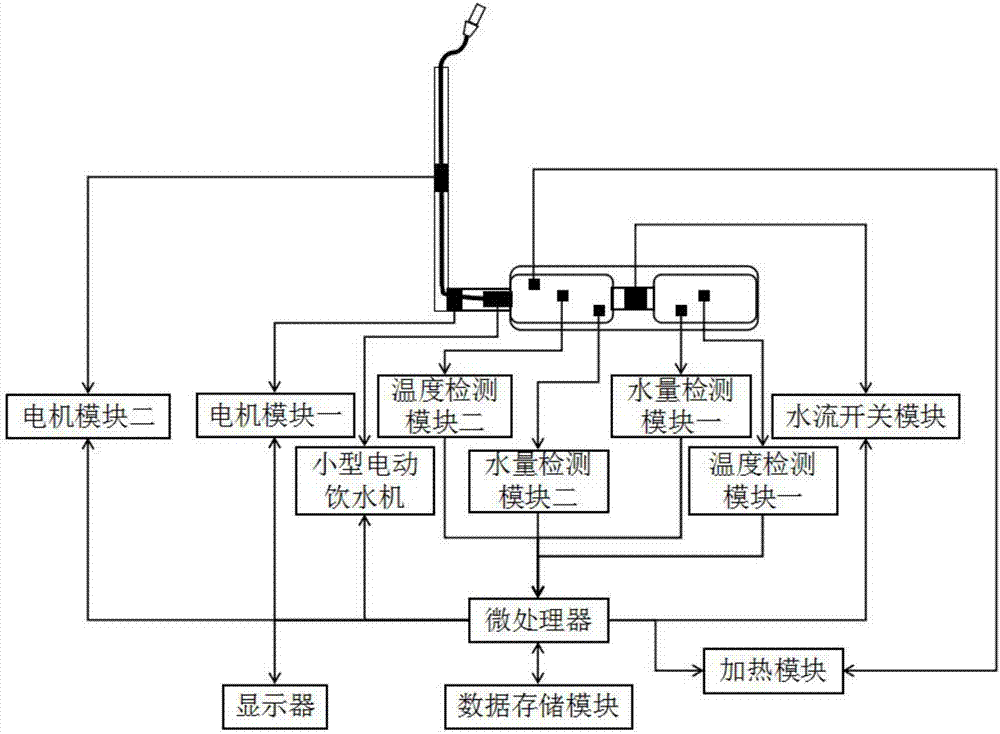

圖1為公開了一種適用于駕駛員的多功能、不影響開車的水杯系統圖。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其它實施例，都屬于本發明保護的范圍。

請參閱圖1所示，本發明為一種適用于駕駛員的多功能、不影響開車的水杯系統，包括微處理器、小型電動飲水機、測溫杯和儲水杯，測溫杯和儲水杯通過支架固定在駕駛員座椅的靠頭枕下端；儲水杯內表面設有溫度檢測模塊一；溫度檢測模塊一向微處理器輸出水溫數據信息；儲水杯內表面設有水量檢測模塊一；水量檢測模塊一向微處理器輸出水位數據信息；儲水杯與測溫杯之間設有水流開關模塊；水流開關模塊接收微處理器的開關命令；測溫杯內表面設有溫度檢測模塊二；溫度檢測模塊二向微處理器輸出水溫數據信息；測溫杯內表面設有水量檢測模塊二；水量檢測模塊二向微處理器輸出水位數據信息；測溫杯內表面設有加熱模塊；加熱模塊接收微處理器的加熱開關命令；測溫杯一端設有小型電動飲水機；微處理器向小型電動飲水機輸出極慢、慢速、中速、快速命令；微處理器向電機模塊一輸出轉動、反轉、停止命令；微處理器向電機模塊二輸出轉動、反轉、停止命令；微處理器與數據存儲模塊進行數據的傳輸；微處理器向顯示器輸出數據信息。

其中，小型電動飲水機控制測溫杯中的水流出的速度。

其中，電機模塊一控制直角旋轉管的旋轉角度；電機模塊一控制直角旋轉管的旋轉角度為兩種0°或者90°的狀態。

其中，電機模塊二通過轉動和反轉來控制軟管的伸縮；軟管收縮時，收縮至吸嘴部分與直角旋轉管一端閉合。

其中，微處理器向顯示器輸出測溫杯的溫度和水位的數據信息；微處理器向顯示器輸出儲水杯的溫度和水位的數據信息；微處理器向顯示器輸出小型電動飲水機流速狀態信息；微處理器向顯示器輸出軟管伸縮狀態信息；微處理器向顯示器輸出直角旋轉管的旋轉角度的數據信息；當溫度檢測模塊二向微處理器輸出的溫度數據信息達到60°時，微處理器向加熱模塊輸出關閉加熱的命令，微處理器向水流開關模塊輸出關閉命令。

在本說明書的描述中，參考術語“一個實施例”、“示例”、“具體示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本發明的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不一定指的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任何的一個或多個實施例或示例中以合適的方式結合。

以上公開的本發明優選實施例只是用于幫助闡述本發明。優選實施例并沒有詳盡敘述所有的細節，也不限制該發明僅為所述的具體實施方式。顯然，根據本說明書的內容，可作很多的修改和變化。本說明書選取并具體描述這些實施例，是為了更好地解釋本發明的原理和實際應用，從而使所屬技術領域技術人員能很好地理解和利用本發明。本發明僅受權利要求書及其全部范圍和等效物的限制。
