本發明涉及一種熱帶水果去皮機械，具體涉及一種智能菠蘿削皮機，屬于農業機械技術領域。

背景技術：

傳統菠蘿削皮機因造價低，在我國應用最為普遍。其中第一代菠蘿削皮器主要是一個去菠蘿眼的刀，使用者必須先用普通的刀把外層菠蘿皮去掉，之后才能用菠蘿削皮刀順著菠蘿眼的生長紋路把菠蘿眼去掉，由于這種去皮方式繁瑣且需要一定的操作技巧，而且存在一定的危險性，在大型的菠蘿加工廠中劣勢尤為突出，因而漸漸失去了在人們心中的“龍頭”地位。取而代之的第二代菠蘿削皮器，即用一個電機帶動刀片對菠蘿進行直接去皮，這種菠蘿削皮器有效的避免了操作繁瑣以及操作的危險性，但高造價、低壽命、對較大菠蘿去皮過深導致菠蘿肉浪費嚴重卻成了它的致命傷。因此需要一種智能菠蘿削皮機，既可以延續第一代價格便宜及第二代的操作簡便、安全衛生，又可以克服它們各自的缺陷，并且擁有自己獨特的優勢。

技術實現要素：

本發明針對操作復雜且不安全、對菠蘿肉有污染的菠蘿去皮工作，設計了一種智能的菠蘿削皮機，能滿足不同大小、不同種類的菠蘿去皮工作，提高了菠蘿的去皮效率，減少菠蘿肉的浪費，操作簡便，成本低，安全衛生，使用壽命長。

為了實現上述目的，本發明的技術方案為：提供一種智能菠蘿削皮機，包括伸縮機構、旋轉機構、菠蘿固定機構、操作臺、顯示屏、按鈕、刀片、橫架、直齒圓錐齒輪、電機裝置、切割裝置、支架、底座、帶齒輪的圓盤、細鋼柱、菠蘿皮收集欄。所述伸縮機構包括外桿和內桿，外桿固設在底座上，內桿設置在外桿內部，與外桿內壁緊密貼合；所述菠蘿固定機構置于菠蘿削皮機底座上方，菠蘿固定機構的外圍即菠蘿皮收集欄；菠蘿皮收集欄的外側設有機器控制系統，操作臺裝有顯示屏及7個按鈕；切割裝置固定在伸縮機構左側的支架上，支架下方有3個刀片設在橫架上；菠蘿固定機構上設有3條細鋼柱；旋轉機構包括帶齒輪的圓盤以及直齒圓錐齒輪，直齒圓錐齒輪設在電機裝置的左側，并于帶齒輪的圓盤緊密嚙合。

本發明提供的智能菠蘿削皮機中，切割裝置采用可伸縮結構，即可以調節切割裝置與菠蘿的垂直高度與刀片距離菠蘿的距離。

本發明提供的智能菠蘿削皮機中，刀片可以在橫架上移動，用于控制刀片與菠蘿主體部分的距離，切割不同大小的菠蘿。

本發明提供的智能菠蘿削皮機中，菠蘿固定機構、底盤、底盤上的3根鋼柱以及切割裝置上的3個刀片均采用304食品級不銹鋼，使菠蘿在削皮過程中不受污染。

本發明提供的智能菠蘿削皮機中，旋轉機構是由帶齒輪的圓盤和直齒圓錐齒輪嚙合組成，圓盤上方固定接有菠蘿固定裝置的圓盤，由電機裝置帶動直齒圓錐齒輪旋轉，從而帶動帶齒輪的圓盤以及菠蘿固定機構的圓盤的旋轉。

本發明提供的智能菠蘿削皮機中，操作臺上有按鈕以及一個顯示屏，上、下按鈕用于調節整個切割裝置的高度，左、右按鈕用于調節刀片與菠蘿的距離，還有三個按鈕分別用于控制機器的啟動、工作與停止；顯示屏用于顯示菠蘿和刀片現在的位置。

本發明提供的智能菠蘿削皮機中，菠蘿固定機構包括圓盤以及圓盤上所固定的三根細鋼管，用來控制菠蘿在旋轉裝置帶動轉動的過程中不動。

本發明提供的智能菠蘿削皮機中，菠蘿皮收集欄是固定在底座上方圍在切割裝置四周比刀片略高的一層鐵皮，將削落的皮全部收集在鐵皮內部，有效防治菠蘿皮在被削落的過程中飛到其他地方造成污染。

本發明提供的智能菠蘿削皮機中，可伸縮結構由內桿和外桿嵌套而成，內桿外壁緊貼外桿內壁可用操作臺上的“上”鍵和“下”鍵來控制刀片的上下自由移動。

本發明提供的智能菠蘿削皮機中，刀片設計為弧形，可削皮時可以與菠蘿外側緊密貼合。

本發明提供的智能菠蘿削皮機中，菠蘿皮收集欄四周與操作臺相同的一側設置為門，即可自由打開與關閉。

本發明提供的智能菠蘿削皮機中，門的左側按有門窗鉸鏈，右側為門把手，可以方便使用者合上門將削落的皮全部收集在鐵皮內部，打開門可以放上和取下菠蘿或者清理菠蘿皮收集欄內的菠蘿皮。

與現有技術相比，本發明的有效效果是：其操作簡便、成本低、使用方便、安全衛生，使用壽命長、具有很大的市場潛力，它的應用將有利于不同大小、不同種類的菠蘿的去皮水平的提高。

附圖說明

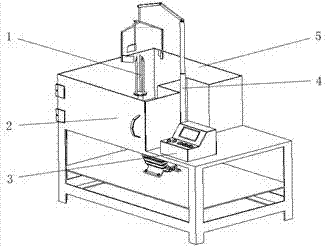

圖1為本發明的整體結構示意圖。

圖2為本發明的主體部分結構示意圖。

圖3為本發明的操作臺結構示意圖。

圖4為本發明的固定及旋轉結構示意圖。

圖5為本發明的削皮結構示意圖。

圖中：1-菠蘿固定機構；2-門；3-操作臺；4-伸縮機構；5-菠蘿皮收集欄；11-細鋼柱；21-旋轉機構；41-電機裝置；13-顯示屏；23-“上”鍵；33-“左”鍵；43-“下”鍵；53-“右”鍵；63-啟動按鈕；73-停止按鈕；83-工作按鈕；14-橫架；24-刀片；34-外桿；54-內桿；44-伸縮桿；31-帶齒輪的圓盤；62-直齒圓錐齒輪。

具體實施方式

為了詳細說明本發明提供的智能菠蘿削皮機的技術內容、構造特征、以下結合實施方式并配合附圖作進一步說明。

如圖1、2、3、4、5所示，智能菠蘿削皮機，包括操作臺3、顯示屏13、“上”鍵23、“左”鍵33、“下”鍵43、“右”鍵53、啟動按鈕63、停止按鈕73、工作按鈕83；所述的固定機構1及旋轉機構21包括細鋼柱11、旋轉機構21、電機裝置41、帶齒輪的圓盤31、直齒圓錐齒輪62；所述的削皮結構包括橫架14、刀片24、外桿34、內桿54、伸縮桿44；伸縮機構4包括外桿34和內桿54；外桿34固設在底座上，內桿54設置在外桿34內部，與外桿34內壁緊密貼合；菠蘿削皮機底座的上方設有菠蘿固定機構1，菠蘿固定機構1的外圍即菠蘿皮收集欄5；菠蘿皮收集欄5的外側設有機器控制系統，操作臺3裝有顯示屏及6個按鈕；切割裝置固定在伸縮機構4左側的支架上，橫架14下方有3個刀片設在橫架14上；菠蘿固定機構上設有3條細鋼柱11；旋轉機構21包括帶齒輪的圓盤31以及直齒圓錐齒輪62，直齒圓錐齒輪62設在電機裝置41的左側，并與帶齒輪的圓盤31緊密嚙合。

所述的切割裝置采用可伸縮結構，可伸縮結構由內桿和外桿嵌套而成，內桿外壁緊貼外桿內壁，可用操作臺上的“上”鍵和“下”鍵來控制刀片的上下自由移動。

所述的刀片設計為弧形并固定在橫架下方，可沿著橫架自由移動。

所述的菠蘿固定機構、底盤、底盤上的3根鋼柱以及切割裝置上的3個刀片均采用304食品級不銹鋼。

所述的旋轉機構是由帶齒輪的圓盤和直齒圓錐齒輪嚙合組成，圓盤上方固定接有菠蘿固定裝置的圓盤，由電機裝置帶動直齒圓錐齒輪旋轉。

所述的操作臺上有7個不同功能的按鈕以及一個顯示屏。

所述的菠蘿固定機構包括圓盤以及圓盤上所固定的三根細鋼管。

所述的菠蘿皮收集欄是固定在底座上方圍在切割裝置四周比刀片略高的一層鐵皮，收集欄的一側可打開。

打開門2，將一個完整的菠蘿底部插入到三根細鋼柱11里，按下啟動按鈕63，通過按操作臺上的“左”鍵33和“右”鍵53來控制刀片24在橫架14上移動，直到距菠蘿的水平距離最小，與菠蘿外皮緊密貼合即可，從而滿足不同大小菠蘿對削皮位置的要求，保證機器所削下來的東西最少，減少菠蘿肉的浪費；通過按操作臺上的“上”鍵23和“下”鍵43可以控制刀片24距離菠蘿肉的垂直距離，可以避免電機裝置41空轉對機器本身造成的影響與破壞，延長機器使用壽命；當距離調好之后，按下工作按鈕83，刀片24就會對菠蘿進行削皮工作，削皮完成之后，刀片24回到原來最初設定的位置，菠蘿皮全部落入菠蘿皮收集欄5。操作中間如遇到位置設置不合適等問題，可以及時按下停止按鈕73，機器將迅速切斷電源。當所有削皮工作完成之后，按下停止按鈕73，打開門2，從細鋼柱11上取下菠蘿，之后可以對菠蘿皮收集欄5內的菠蘿皮進行清理，最后，關閉門2，菠蘿的去皮工作全部完成。

以上所揭示的僅為本發明的較佳實施例而已，當然不能以此來限定本發明之權利范圍，因此本發明權利要求所做的等同變化，仍屬于本發明所涵蓋的范圍。本發明要求保護范圍由所附的權利要求書及其等效物界定。
