本實用新型涉及門窗上軌技術領域，尤其涉及一種推拉門窗上軌。

背景技術：

推拉門窗有不占據室內空間的優點，外觀美麗且價格經濟。采用高檔滑軌，輕輕一推，開啟靈活；配上大塊的玻璃，既增加室內的采光，又改善建筑物的整體形貌；門窗扇的受力狀態好、不易損壞。

傳統的推拉門窗上軌采用“L”型上滑軌，當與門扇安裝使用后，一方面，滑軌上端受力不均勻，不穩固；另一方面，滑軌與門扇之間摩擦較大，長期使用，影響門扇使用壽命。此外，現有的推拉門窗上軌的結構、功能和成本需求得不到同時保證：結構簡單的推拉門窗上軌安裝簡單、成本低，但牢固性不佳；結構復雜的推拉門窗上軌安裝復雜、牢固性較好，但成本高。

技術實現要素：

本實用新型的目的在于克服現有技術的不足，提供了一種結構簡單、安裝方便、牢固性好、成本低且延長門扇使用壽命的推拉門窗上軌。

本實用新型是通過以下技術方案實現的，本實用新型包括左軌、右軌；所述左軌包括上端左側開有第一凹槽的第一矩形腔，第一矩形腔的左邊框向下延伸設有左支撐，右邊框外側開有至少一個第一隔熱條插槽；所述右軌平行設置于左軌的右方，包括上端開有第二凹槽的第二矩形腔，第二矩形腔的右邊框向下延伸設有右支撐，左邊框外側開有至少一個第二隔熱條插槽，第一隔熱條插 槽與第二隔熱條插槽通過第一隔熱條相連；所述左軌和右軌下端還分別設有至少一個魚鉤狀上滑軌。

作為本實用新型的優選方式之一，還包括位于左軌、右軌上方的軌道固定結構，所述軌道固定結構包括第一固定結構和位于第一固定結構上方且設置于墻體內部的第二固定結構；所述第一固定結構的左端設有與第一凹槽卡接的第一壓線型材和與第二固定結構固定配合的第二壓線型材，所述第一壓線型材、第二壓線型材的右側還依次設有一與二者緊密相連的玻璃板以及位于玻璃板右端且與其右下方無縫相連的反插板；所述第二固定結構包括第一固定框、第二固定框和位于二者之間的至少一個第二隔熱條，所述第一固定框、第二固定框均為開口向上的固定框，所述第一固定框的下邊框左側設有與第二壓線型材卡接配合的第三凹槽，第一固定框的右邊框設有至少一個第三隔熱條插槽，第二固定框左邊框設有至少一個第四隔熱條插槽。

作為本實用新型的優選方式之一，所述魚鉤狀上滑軌固定于左軌或右軌的下端，包括鉤柄、鉤把和“U”型鉤頭；所述鉤柄與左右支撐平行設置，鉤柄上端與左軌或右軌固定相連，下端與向左傾斜至一定角度的鉤把平滑相連，鉤把的下端則固定連接所述“U”型鉤頭。

作為本實用新型的優選方式之一，所述鉤把向左傾斜至35-45°。

作為本實用新型的優選方式之一，所述第一壓線型材位于左軌的上方，包括第一橫板和與第一橫板垂直相連的第一豎板、第二豎板、第三豎板；所述第一豎板與左軌左邊框位于同一垂直面上，且末端向右延伸出臺階，臺階末端還延伸出一自臺階邊向右側傾的導向板，第一豎板的右側依次設有末端均向右彎曲呈鉤狀的第二豎板、第三豎板；所述第二壓線型材位于第一壓線型材的正上方，是以二者之間中心線為鏡像軸的第一壓線型材的鏡像結構。

作為本實用新型的優選方式之一，所述第一豎板與第二豎板之間的距離略小于所述第一凹槽的內徑長度，所述第三豎板的垂直長度小于所述第二豎板的垂直長度。

作為本實用新型的優選方式之一，所述第二固定框下端還垂直設有與玻璃板右端上側無縫相連的卡合板，所述卡合板的末端還設有傾斜向上的倒刺。

作為本實用新型的優選方式之一，所述反插板為“L”型反插板，所述“L”型反插板左邊框上端設有向下傾斜的倒刺，下端向下延伸出向右側傾的導向板，所述“L”型反插板下邊框末端向下垂直延伸出豎板，所述豎板的右側壁還延伸出一與之垂直的橫板。

作為本實用新型的優選方式之一，所述“L”型反插板左邊框與下邊框末端之間的距離略小于所述第二凹槽的內徑長度。

作為本實用新型的優選方式之一，所述第一矩形腔、第二矩形腔、第一固定框和第二固定框內還分別設有至少一個螺絲安裝孔。

本實用新型相比現有技術的優點在于：

(1)結構簡單、安裝方便；

(2)反插板、玻璃板、壓線結構配合使用，布局合理、牢固性佳、成本低；

(3)左軌和右軌、第一固定框和第二固定框之間均通過隔熱條連接，既起到固定連接作用，又為整個上軌提供隔熱效益；

(4)采用魚鉤狀上滑軌，一方面，使滑軌上端受力均勻、穩固；另一方面，減少滑軌與門扇之間摩擦，長期使用，可延長門扇使用壽命。

附圖說明

圖1是實施例1中的一種推拉門窗上軌的整體結構示意圖；

圖2是實施例2中的一種推拉門窗上軌的整體結構示意圖。

圖中：1為左軌，11為第一矩形腔，12為第一凹槽，13為左支撐，14為第一隔熱條插槽，2為右軌，21為第二矩形腔，22為第二凹槽，23為右支撐，24為第二隔熱條插槽，25為第一隔熱條，26為魚鉤狀上滑軌，261為鉤柄，262為鉤把，263為“U”型鉤頭，3為軌道固定結構，31為第一固定結構，311為第一壓線型材，3111為第一橫板，3112為第一豎板，3113為第二豎板，3114為第三豎板，312為第二壓線型材，313為玻璃板，314為反插板，3141為豎板，3142為橫板，32為第二固定結構，321為第一固定框，3211為第三凹槽，3212為第三隔熱條插槽，322為第二固定框，3221為卡合板，3222為第四隔熱條插槽，323為第二隔熱條，4為螺絲安裝孔。

具體實施方式

下面對本實用新型的實施例作詳細說明，本實施例在以本實用新型技術方案為前提下進行實施，給出了詳細的實施方式和具體的操作過程，但本實用新型的保護范圍不限于下述的實施例。

實施例1

如圖1所示，本實施例的一種推拉門窗上軌，結構簡單、安裝方便，包括左軌1、右軌2；左軌1面向室外，包括上端左側開有第一凹槽12的第一矩形腔11，第一矩形腔11的左邊框向下延伸設有左支撐13，第一矩形腔11的右邊框外側開有兩個第一隔熱條插槽14，其中，第一凹槽12的兩側上端還分別向其內端橫向延伸出一橫塊；右軌2平行設置于左軌1的右方，面向室內，包括上端開有第二凹槽22的第二矩形腔21，第二矩形腔21的右邊框向下延伸設有右支撐23，第二矩形腔21的左邊框外側開有兩個第二隔熱條插槽24，第一隔熱 條插槽14與第二隔熱條插槽24通過第一隔熱條25相連，其中，第二凹槽22的兩側上端還分別向其內端橫向延伸出一橫塊；左軌1和右軌2下端還分別設有一個魚鉤狀上滑軌26，魚鉤狀上滑軌26進一步地包括鉤柄261、鉤把262和“U”型鉤頭263，其中鉤柄261與左支撐13、右支撐23平行設置，鉤柄261上端與左軌1或右軌2固定相連，鉤柄261下端與向左傾斜至40°的鉤把262平滑相連，鉤把262的下端則固定連接所述“U”型鉤頭263，該魚鉤狀上滑軌26的設計，一方面使滑軌上端受力均勻、穩固，另一方面，可減少滑軌與門扇之間摩擦，延長其下方門扇的使用壽命。

還包括位于左軌1、右軌2上方的軌道固定結構3，軌道固定結構3包括第一固定結構31和位于第一固定結構31上方且設置于墻體內部的第二固定結構32；第一固定結構31的左端設有與第一凹槽12卡接的第一壓線型材311和與第二固定結構32固定配合的第二壓線型材312，第一壓線型材311、第二壓線型材312的右側還依次設有一與二者緊密相連的玻璃板313以及位于玻璃板313右端且與其右下方無縫相連的反插板314，；第二固定結構32包括第一固定框321、第二固定框322和位于二者之間的兩個第二隔熱條323，第一固定框321、第二固定框322均為開口向上的固定框，第一固定框321的下邊框左側設有與第二壓線型材312卡接配合的第三凹槽3211，右邊框設有兩個第三隔熱條插槽3212，第二固定框322下邊框左側垂直設有與玻璃板313右端上側無縫相連的卡合板3221，左邊框設有兩個第四隔熱條插槽3222，卡合板3221的末端還設有傾斜向上的倒刺；其中，反插板314為“L”型反插板，“L”型反插板左邊框上端設有向下傾斜的倒刺，下端向下延伸出向右側傾的導向板，“L”型反插板下邊框末端向下垂直延伸出豎板3141，豎板3141的右側壁還延伸出一與之垂直的橫板3142，“L”型反插板左邊框與下邊框末端之間的距離略小于第二凹槽22 的內徑長度。

第一壓線型材311位于左軌1的上方，包括第一橫板3111和與第一橫板3111垂直相連的第一豎板3112、第二豎板3113、第三豎板3114；第一豎板3112與左軌1左邊框位于同一垂直面上，且末端向右延伸出臺階，臺階末端還延伸出一自臺階邊向右側傾的導向板，第一豎板3112的右側依次設有末端均向右彎曲呈鉤狀的第二豎板3113、第三豎板3114；第二壓線型材312位于第一壓線型材311的正上方，是以二者之間中心線為鏡像軸的第一壓線型材311的鏡像結構；第一豎板3112與第二豎板3113之間的距離略小于第一凹槽12的內徑長度，第三豎板3114的垂直長度小于第二豎板3113的垂直長度。

此外，第一矩形腔11、第二矩形腔21、第一固定框321和第二固定框322內還分別設有一個螺絲安裝孔4。

本實施例的優點在于：

(1)結構簡單、安裝方便；

(2)一方面，第一壓線型材311與第一凹槽12卡接、反插板314與第二凹槽22卡接、第二壓線型材312與第三凹槽3211卡接；另一方面，反插板314、卡合板3221從右側限位玻璃板313，第一壓線型材311、第二壓線型材312再從左側卡緊玻璃板313，使左軌1、右軌2和軌道固定結構3之間的布局更簡單且合理，同時，牢固性好；

(3)采用反插板314、玻璃板313、壓線結構配合使用，成本低；

(4)左軌1和右軌2、第一固定框321和第二固定框322之間均通過隔熱條連接，既起到固定連接作用，又為整個上軌提供隔熱效益；

(5)采用魚鉤狀上滑軌26，一方面，使滑軌上端受力均勻、穩固；另一方面，減少滑軌與門扇之間摩擦，長期使用，可延長門扇使用壽命。

實施例2

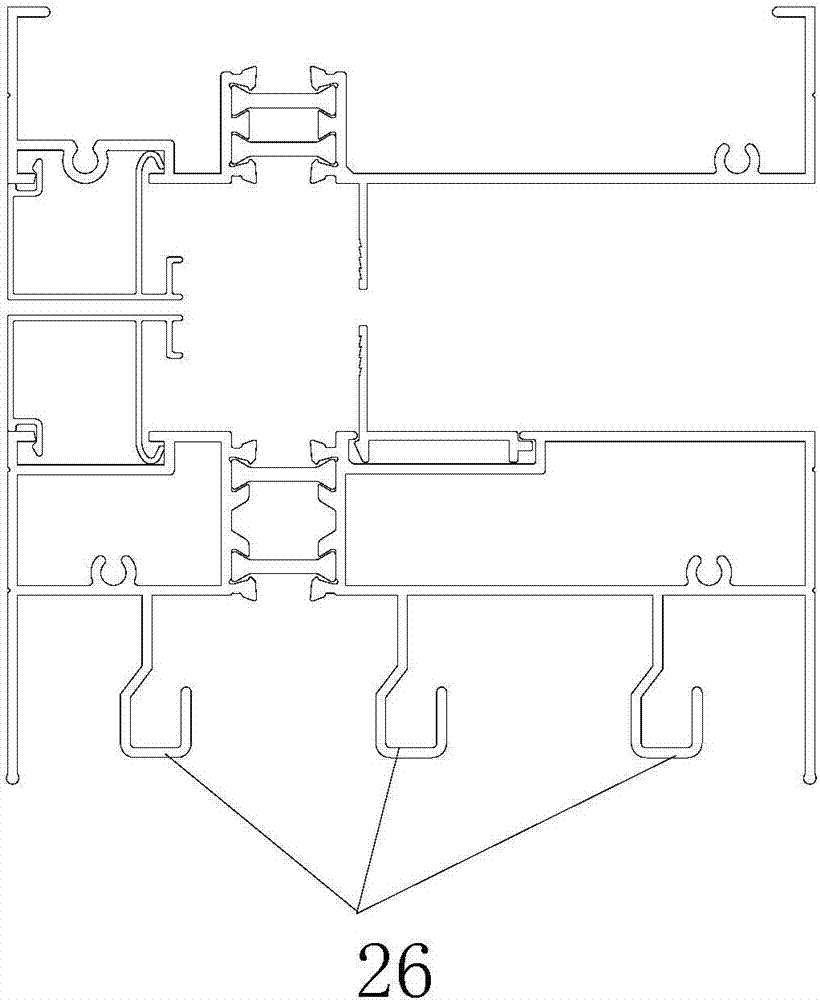

如圖2所示，本實施例與實施例1基本相同，其不同之處在于右軌下端設有兩個魚鉤狀上滑軌26；其中，多出的魚鉤狀上滑軌26使本實施例不同于實施例1，可在多出的一個魚鉤狀上滑軌26下安裝一紗窗門扇，使其功能更全面。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
