本發明涉及三綜合試驗箱，具體為一種三綜合試驗箱用雙層密封門。

背景技術：

1、三綜合試驗箱是一款集合了溫度、濕度、振動三功能的試驗箱，具有快速溫變速率，可以提供溫度、濕度和振動等的綜合測試環境，主要用于模擬氣候環境，適用于航空航天產品、信息電子儀器儀表、材料、電工、電子產品、各種電子元氣件在綜合的惡劣環境下檢驗其各項性能指標，它能夠為航天、航空、石油、化工、電子、通訊等科研及生產單位提供溫濕度變化環境，并可在試驗箱內將電振動應力按規定的周期施加到試品上，供用戶對整機（或部件）、電器、儀器、材料等作溫濕度、振動綜合應力篩選試驗，以便考核試品的適應性或對試品的行為作出評價。

2、在環境模擬試驗領域，三綜合試驗箱作為一種重要的測試設備，其性能與密封性直接關系到試驗結果的準確性和可靠性，特別是在進行高低溫、濕熱及振動等復雜環境模擬時，試驗箱的密封性能顯得尤為重要，在此背景下，三綜合試驗箱用雙層密封門的技術應運而生。

3、現有技術公開號為cn220730389u，提供了一種三綜合試驗箱用雙層密封門，包括封堵試驗箱的箱口的外側雙開門以及設置在箱口內側的內側雙開門，兩雙開門與試驗箱鉸接；內側雙開門的高度低于外側雙開門的高度，并高于試驗箱的最大注水高度；外側雙開門包括的兩扇外箱門間以及內側雙開門包括的兩扇內箱門間均經一橫向鎖具可拆卸連接，其中一扇外箱門與試驗箱之間經一縱向鎖具可拆卸連接，通過在試驗箱的箱口處設置內外雙層密封門，位于內側的雙開門能夠為外側的雙開門阻擋大部分的注水壓力，外側雙開門只承擔小部分注水壓力，可將箱口完全密封，雙層密封效果更好，且注水壓力不直接作用至外側的雙開門上，可避免外側的雙開門變形導致水泄漏。

4、上述的現有技術，雖然設置了雙層門結構，但是兩層門之間的開啟方式單一，兩層門對應安裝了兩組鉸鏈，開啟關閉的時候只能對應轉動門，不能自由選擇一同開啟還是單獨開啟。

5、可見，需要一種三綜合試驗箱用雙層密封門，解決上述背景技術中所提到兩層門之間的開啟方式單一，兩層門對應安裝了兩組鉸鏈，開啟關閉的時候只能對應轉動門，不能自由選擇一同開啟還是單獨開啟的問題。

技術實現思路

1、本發明的目的在于提供一種三綜合試驗箱用雙層密封門，以解決上述背景技術中提出兩層門之間的開啟方式單一，兩層門對應安裝了兩組鉸鏈，開啟關閉的時候只能對應轉動門，不能自由選擇一同開啟還是單獨開啟的問題。

2、為了解決上述技術問題，本發明提供如下技術方案：一種三綜合試驗箱用雙層密封門，包括試驗箱主體，所述試驗箱主體的內部設置有可移動的內門組件，且內門組件前側的下方通過調節組件聯動有聯動組件，所述聯動組件的一側設置有外門；

3、所述內門組件包括第一內門和第二內門，且第一內門和第二內門上下兩端皆位于軌道的內部移動，所述軌道一側的下方設置有下齒牙，且下齒牙一側嚙合下齒輪，所述下齒輪上安裝有電機，所述第一內門的下方一側連接有齒條，且齒條一側嚙合第一傳動齒輪，所述第一傳動齒輪通過萬向鏈連接有位于調節組件一側的第二傳動齒輪；

4、所述調節組件包括相互嚙合的大齒輪和小齒輪，且大齒輪內部設置有可貫穿移動的內卡塊，所述內卡塊的一側設置有長軸齒輪，且長軸齒輪的一側設置有與其相嚙合的輸出齒輪，所述輸出齒輪一端連接傳動輪；

5、所述傳動輪外側設置有固定的固定框和位于固定框內部移動的移動框，所述移動框上方通過移動塊鉸接有第一連桿，且固定框頂端鉸接第二連桿，所述第二連桿一端通過短連桿鉸接安裝角板，且安裝角板位于外門內側。

6、優選的，所述試驗箱主體包括震動底座，且震動底座位于試驗箱主體的下方，所述試驗箱主體內側設置有溫濕度調節腔，且溫濕度調節腔的內部安裝有溫濕度控制設備，所述溫濕度調節腔的內側設置有內腔，所述內門組件安裝在內腔的內部。

7、優選的，所述第一內門和第二內門的頂端和底端皆連接有位移輪，且位移輪位于軌道的內部移動，且第一內門和第二內門外側皆連接有密封層。

8、優選的，所述第一內門底端的一組位移輪上方鉸接有鉸接桿，且鉸接桿另外一端鉸接在擔板上，所述擔板位于電機下方的一側，所述軌道包括橫向部和傾斜部，且橫向部和傾斜部端部連接，所述傾斜部位于橫向部的一側，所述下齒牙位于傾斜部的下方，所述電機貫穿傾斜部并延伸至其下方，所述電機位于傾斜部的內部移動，所述第二內門底端的一組位移輪鉸接有短板，且短板另外一端鉸接在擔板上。

9、優選的，所述橫向部和傾斜部的一側皆開設有貫穿槽，所述齒條在貫穿槽的內部移動，且第一傳動齒輪位于軌道的前側，所述第一傳動齒輪的底端連接有萬向鏈，且萬向鏈的一端連接有第二傳動齒輪，所述第二傳動齒輪一側設置有軸，且軸與小齒輪連接。

10、優選的，所述大齒輪的內部開設有圓孔，且圓孔內壁設置有多組等距的內隔塊，多組等距的內隔塊之間設置有間隙，且滾珠位于間隙中，所述滾珠位于內卡塊的邊側，且滾珠的端部連接有彈簧，所述彈簧的一端位于內卡塊的內部，所述滾珠貫穿內卡塊并延伸至其外側。

11、優選的，所述內卡塊的一端連接有推拉把手，且內卡塊遠離推拉把手的一端連接有長軸齒輪，所述長軸齒輪中延伸有貫穿軸，所述輸出齒輪的一側通過軸與傳動輪連接。

12、優選的，所述傳動輪的一側連接有凸起桿，且凸起桿的數量為多組，多組所述凸起桿呈弧形結構分布，所述移動框的內側連接有多組內齒牙，且內齒牙和凸起桿嚙合，所述移動框在固定框的內部移動。

13、優選的，所述固定框的頂端開設有滑槽，所述移動塊在滑槽的內部移動，所述移動塊的底端與移動框連接，且移動塊的頂端與第一連桿鉸接，所述第一連桿的另外一端鉸接在安裝角板上，所述第一連桿和第二連桿交錯處設置有轉軸。

14、優選的，所述第二連桿的一端與短連桿鉸接，且短連桿一端鉸接在安裝角板上，所述安裝角板與外門之間可拆卸連接，且外門在試驗箱主體的開口處轉動，所述外門內側連接有密封結構，且外門的一側設置有設備鎖。

15、與現有技術相比，本發明所達到的有益效果是：

16、第一、本發明通過設置的內門組件、聯動組件、外門，實現了裝置設置了內外兩組密封門，以阻擋注水實驗產生的壓力，兩層密封門的結構也可以使得裝置的密封性更好，在開啟關閉的時候，通過內門組件和外門之間可產生聯動，內門組件關閉的同時帶動外門關閉，如此就不用人為關閉兩道門，使得裝置操作更加方便，另外內門組件是移動關門，外門是旋轉關門，關門方式不同一定程度上增強了實驗的抗壓能力，使得裝置的使用感更佳。

17、第二、本發明通過設置的調節組件實現了內門組件和外門之間是否聯動是通過調節組件進行調整，如果實驗不需要很強的密封性以及抗壓能力，即可單獨開啟其中一層門，不必兩層門同時開啟關閉，可根據實驗過程需要進行調整，裝置的靈活性大大提高。

技術特征：

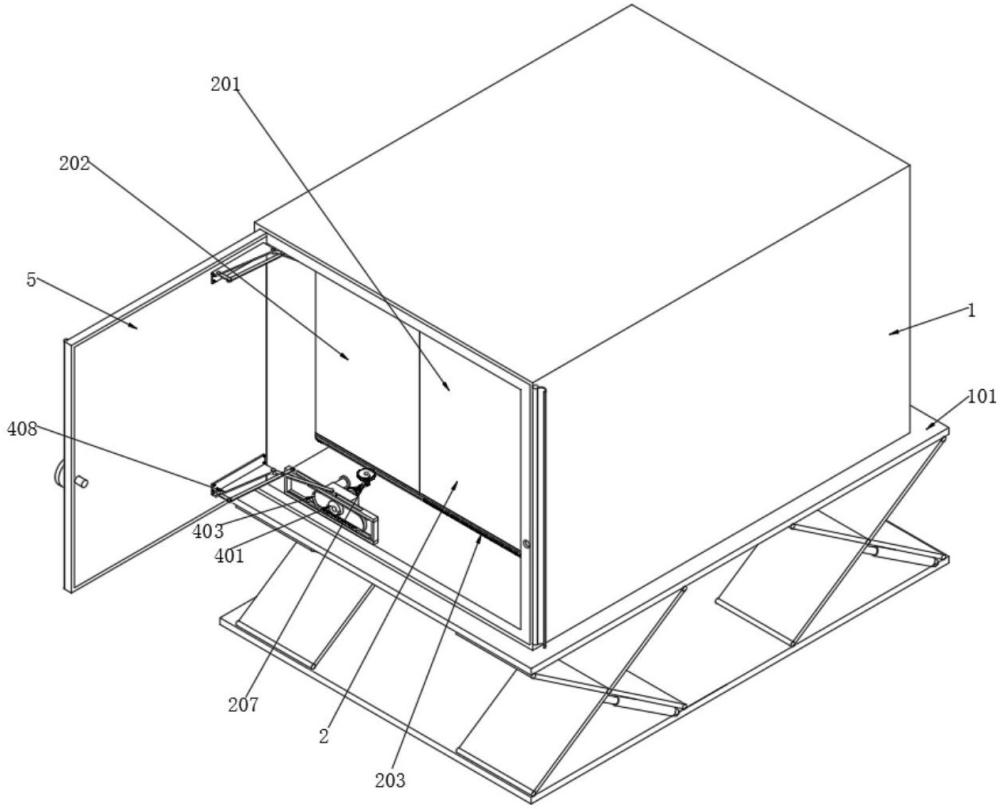

1.一種三綜合試驗箱用雙層密封門，包括試驗箱主體（1），其特征在于：所述試驗箱主體（1）的內部設置有可移動的內門組件（2），且內門組件（2）前側的下方通過調節組件（3）聯動有聯動組件（4），所述聯動組件（4）的一側設置有外門（5）；

2.根據權利要求1所述的一種三綜合試驗箱用雙層密封門，其特征在于：所述試驗箱主體（1）包括震動底座（101），且震動底座（101）位于試驗箱主體（1）的下方，所述試驗箱主體（1）內側設置有溫濕度調節腔（102），且溫濕度調節腔（102）的內部安裝有溫濕度控制設備，所述溫濕度調節腔（102）的內側設置有內腔（103），所述內門組件（2）安裝在內腔（103）的內部。

3.根據權利要求2所述的一種三綜合試驗箱用雙層密封門，其特征在于：所述第一內門（201）和第二內門（202）的頂端和底端皆連接有位移輪（2011），且位移輪（2011）位于軌道（203）的內部移動，且第一內門（201）和第二內門（202）外側皆連接有密封層。

4.根據權利要求1所述的一種三綜合試驗箱用雙層密封門，其特征在于：所述第一內門（201）底端的一組位移輪（2011）上方鉸接有鉸接桿（2012），且鉸接桿（2012）另外一端鉸接在擔板（2061）上，所述擔板（2061）位于電機（206）下方的一側，所述軌道（203）包括橫向部（2031）和傾斜部（2032），且橫向部（2031）和傾斜部（2032）端部連接，所述傾斜部（2032）位于橫向部（2031）的一側，所述下齒牙（204）位于傾斜部（2032）的下方，所述電機（206）貫穿傾斜部（2032）并延伸至其下方，所述電機（206）位于傾斜部（2032）的內部移動，所述第二內門（202）底端的一組位移輪（2011）鉸接有短板，且短板另外一端鉸接在擔板（2061）上。

5.根據權利要求4所述的一種三綜合試驗箱用雙層密封門，其特征在于：所述橫向部（2031）和傾斜部（2032）的一側皆開設有貫穿槽，所述齒條（2013）在貫穿槽的內部移動，且第一傳動齒輪（207）位于軌道（203）的前側，所述第一傳動齒輪（207）的底端連接有萬向鏈（208），且萬向鏈（208）的一端連接有第二傳動齒輪（209），所述第二傳動齒輪（209）一側設置有軸，且軸與小齒輪（301）連接。

6.根據權利要求5所述的一種三綜合試驗箱用雙層密封門，其特征在于：所述大齒輪（302）的內部開設有圓孔，且圓孔內壁設置有多組等距的內隔塊（3021），多組等距的內隔塊（3021）之間設置有間隙，且滾珠（3031）位于間隙中，所述滾珠（3031）位于內卡塊（303）的邊側，且滾珠（3031）的端部連接有彈簧（3032），所述彈簧（3032）的一端位于內卡塊（303）的內部，所述滾珠（3031）貫穿內卡塊（303）并延伸至其外側。

7.根據權利要求6所述的一種三綜合試驗箱用雙層密封門，其特征在于：所述內卡塊（303）的一端連接有推拉把手（304），且內卡塊（303）遠離推拉把手（304）的一端連接有長軸齒輪（305），所述長軸齒輪（305）中延伸有貫穿軸，所述輸出齒輪（306）的一側通過軸與傳動輪（401）連接。

8.根據權利要求1所述的一種三綜合試驗箱用雙層密封門，其特征在于：所述傳動輪（401）的一側連接有凸起桿，且凸起桿的數量為多組，多組所述凸起桿呈弧形結構分布，所述移動框（403）的內側連接有多組內齒牙（4031），且內齒牙（4031）和凸起桿嚙合，所述移動框（403）在固定框（402）的內部移動。

9.根據權利要求8所述的一種三綜合試驗箱用雙層密封門，其特征在于：所述固定框（402）的頂端開設有滑槽，所述移動塊（404）在滑槽的內部移動，所述移動塊（404）的底端與移動框（403）連接，且移動塊（404）的頂端與第一連桿（405）鉸接，所述第一連桿（405）的另外一端鉸接在安裝角板（408）上，所述第一連桿（405）和第二連桿（406）交錯處設置有轉軸。

10.根據權利要求9所述的一種三綜合試驗箱用雙層密封門，其特征在于：所述第二連桿（406）的一端與短連桿（407）鉸接，且短連桿（407）一端鉸接在安裝角板（408）上，所述安裝角板（408）與外門（5）之間可拆卸連接，且外門（5）在試驗箱主體（1）的開口處轉動，所述外門（5）內側連接有密封結構，且外門（5）的一側設置有設備鎖。

技術總結
本發明涉及三綜合試驗箱技術領域，且公開了一種三綜合試驗箱用雙層密封門，包括試驗箱主體，所述試驗箱主體的內部設置有可移動的內門組件，且內門組件前側的下方通過調節組件聯動有聯動組件，所述聯動組件的一側設置有外門。該一種三綜合試驗箱用雙層密封門實現了裝置設置了內外兩組密封門，以阻擋注水實驗產生的壓力，兩層密封門的結構也可以使得裝置的密封性更好，在開啟關閉的時候，通過內門組件和外門之間可產生聯動，內門組件關閉的同時帶動外門關閉，如此就不用人為關閉兩道門，使得裝置操作更加方便，另外內門組件是移動關門，外門是旋轉關門，關門方式不同一定程度上增強了實驗的抗壓能力，使得裝置的使用感更佳。

技術研發人員：廖書云
受保護的技術使用者：宏瑞達科技（蘇州）有限公司
技術研發日：
技術公布日：2025/4/24
