本技術涉及擦窗機，具體為一種擦窗機器人的噴水裝置。

背景技術：

1、擦窗機器人，又稱自動擦窗機、擦玻璃機器人、智能擦窗器、智能窗戶清潔器等，是智能家用電器的一種。它能憑借自身底部的真空泵或者風機裝置，牢牢地吸附在玻璃上，然后借助一定的人工智能，自動探測窗戶的邊角距離、規劃擦窗路徑。擦窗機器人一般會利用自身吸附在玻璃上的力度來帶動機身底部的抹布擦掉玻璃上的臟污。

2、然而，在擦窗機器人進行擦玻璃時，需要使用噴水裝置對玻璃表面噴灑水，擦窗機器人配合水進行擦窗，現有的噴水管一般都是固定安裝在擦窗機器人內，然后往擦窗機器人前進的方向進行噴水，但這樣噴水時，只能對噴水管前方進行局部噴水，使得配合擦窗時效率差，導致擦窗機器人需要多次往返，才能將玻璃窗擦干凈，浪費了大量的時間，針對上述問題，發明人提出一種擦窗機器人的噴水裝置用于解決上述問題。

技術實現思路

1、為了解決只能對噴水管前方進行局部噴水，使得配合擦窗時效果差的問題；本實用新型的目的在于提供一種擦窗機器人的噴水裝置。

2、為解決上述技術問題，本實用新型采用如下技術方案：一種擦窗機器人的噴水裝置，包括擦窗機器人本體，所述擦窗機器人本體滑動設有移動塊，所述移動塊的兩側固定設有固定板，所述固定板內固定貫穿有出水管，所述出水管的一側固定設有分流管，所述擦窗機器人本體內安裝有水箱，所述水箱的一側安裝有微型水泵，所述微型水泵的一端固定設有伸縮軟管，所述伸縮軟管的另一端與分流管固定連接，所述擦窗機器人本體內開設有十字滑槽，所述出水管的外表面固定套設有十字滑塊，所述十字滑塊滑動設在十字滑槽內，所述擦窗機器人本體內開設有活動槽，所述移動塊的底面固定設有活動塊，所述活動塊滑動設在活動槽內。

3、優選地，所述擦窗機器人本體的頂面固定設有固定框，所述固定框內安裝有電機，所述電機的輸出端固定設有轉動桿，所述轉動桿的另一端固定設有連接軸，所述移動塊的頂面固定設有固定桿，所述固定桿的頂面轉動設有連接桿，所述連接桿的另一端轉動套設在連接軸的外表面，所述擦窗機器人本體內開設有導向槽，所述固定桿滑動設在導向槽內。

4、優選地，所述擦窗機器人本體內開設有安裝槽，所述水箱安裝在安裝槽內，所述微型水泵的一側固定設有抽水管，所述抽水管固定插設在水箱內，所述抽水管一端的外表面固定套設有配重塊，所述擦窗機器人本體內開設有凹槽，所述水箱的頂面固定設有加水管，所述加水管的外表面設有密封蓋，所述加水管固定插設在凹槽內。

5、與現有技術相比，本實用新型的有益效果在于：

6、1、本實用新型中，通過開啟電機，從而使轉動桿轉動，并使連接桿的一端轉動在連接軸的外表面，其另一端轉動在固定桿的頂端，并使固定桿滑動在導向槽內，從而能夠帶動移動塊左右移動，進而使出水管在噴水時，能夠均勻的噴灑在擦窗機器人本體擦拭的前方，工作效率高，擦拭的玻璃更干凈；

7、2、本實用新型中，通過設置在抽水管外表面的配重塊，從而在擦窗機器人本體旋轉在任何方向，都能使抽水管將水箱內的水抽出，避免出水管只出空氣或者不出水的現象，保證了擦窗機器人本體工作過程更流暢。

技術特征：

1.一種擦窗機器人的噴水裝置，包括擦窗機器人本體(1)，其特征在于：所述擦窗機器人本體(1)滑動設有移動塊(3)，所述移動塊(3)的兩側固定設有固定板(32)，所述固定板(32)內固定貫穿有出水管(33)，所述出水管(33)的一側固定設有分流管(35)，所述擦窗機器人本體(1)內安裝有水箱(11)，所述水箱(11)的一側安裝有微型水泵(14)，所述微型水泵(14)的一端固定設有伸縮軟管(15)，所述伸縮軟管(15)的另一端與分流管(35)固定連接。

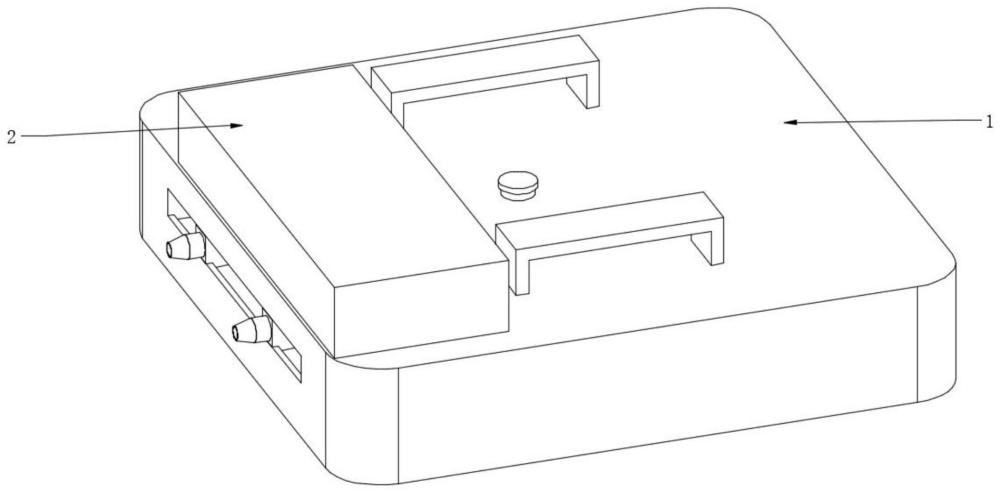

2.如權利要求1所述的一種擦窗機器人的噴水裝置，其特征在于，所述擦窗機器人本體(1)的頂面固定設有固定框(2)，所述固定框(2)內安裝有電機(21)，所述電機(21)的輸出端固定設有轉動桿(22)，所述轉動桿(22)的另一端固定設有連接軸(23)。

3.如權利要求2所述的一種擦窗機器人的噴水裝置，其特征在于，所述移動塊(3)的頂面固定設有固定桿(25)，所述固定桿(25)的頂面轉動設有連接桿(24)，所述連接桿(24)的另一端轉動套設在連接軸(23)的外表面。

4.如權利要求1所述的一種擦窗機器人的噴水裝置，其特征在于，所述擦窗機器人本體(1)內開設有安裝槽(101)，所述水箱(11)安裝在安裝槽(101)內，所述微型水泵(14)的一側固定設有抽水管(16)，所述抽水管(16)固定插設在水箱(11)內，所述抽水管(16)一端的外表面固定套設有配重塊(17)。

5.如權利要求1所述的一種擦窗機器人的噴水裝置，其特征在于，所述擦窗機器人本體(1)內開設有凹槽(105)，所述水箱(11)的頂面固定設有加水管(12)，所述加水管(12)的外表面設有密封蓋(13)，所述加水管(12)固定插設在凹槽(105)內。

6.如權利要求1所述的一種擦窗機器人的噴水裝置，其特征在于，所述擦窗機器人本體(1)內開設有十字滑槽(102)，所述出水管(33)的外表面固定套設有十字滑塊(34)，所述十字滑塊(34)滑動設在十字滑槽(102)內。

7.如權利要求1所述的一種擦窗機器人的噴水裝置，其特征在于，所述擦窗機器人本體(1)內開設有活動槽(103)，所述移動塊(3)的底面固定設有活動塊(31)，所述活動塊(31)滑動設在活動槽(103)內。

8.如權利要求3所述的一種擦窗機器人的噴水裝置，其特征在于，所述擦窗機器人本體(1)內開設有導向槽(104)，所述固定桿(25)滑動設在導向槽(104)內。

技術總結
本技術公開了一種擦窗機器人的噴水裝置，涉及擦窗機技術領域，而本技術包括擦窗機器人本體，所述擦窗機器人本體滑動設有移動塊，所述移動塊的兩側固定設有固定板，所述固定板內固定貫穿有出水管，所述出水管的一側固定設有分流管，所述擦窗機器人本體內安裝有水箱，所述水箱的一側安裝有微型水泵，所述微型水泵的一端固定設有伸縮軟管，通過開啟電機，從而使轉動桿轉動，并使連接桿的一端轉動在連接軸的外表面，其另一端轉動在固定桿的頂端，并使固定桿滑動在導向槽內，從而能夠帶動移動塊左右移動，進而使出水管在噴水時，能夠均勻的噴灑在擦窗機器人本體擦拭的前方，工作效率高，擦拭的玻璃更干凈。

技術研發人員：高彬,田鵬
受保護的技術使用者：深圳市云泰五金機電有限公司
技術研發日：20240416
技術公布日：2025/4/24
