本技術涉及母嬰用品領域，特別涉及一種溫奶的便攜機構。

背景技術：

1、隨著國家生活水平的上升，母嬰消毒用品的市場需求越來越廣泛。在初生嬰兒的家庭中，奶瓶必不可少，為了保證嬰兒的健康，奶瓶需要經常清洗消毒，無疑增加了生活負擔。因此，市場上出現了各種樣式的奶瓶清洗機。而現有的奶瓶清洗機要么不具備溫奶功能，要么將溫奶功能集成在機器內部，而在實際使用時，如果嬰兒不能馬上迅速喝完奶，可能奶瓶及內部的奶液溫度會下降較快，需要再次將奶瓶放入到機器內部進行加熱，比較繁瑣。

技術實現思路

1、針對現有技術存在的不足，本實用新型的主要目的在于提供一種方便對奶瓶進行加熱且可隨奶瓶隨意移動的溫奶的便攜機構。

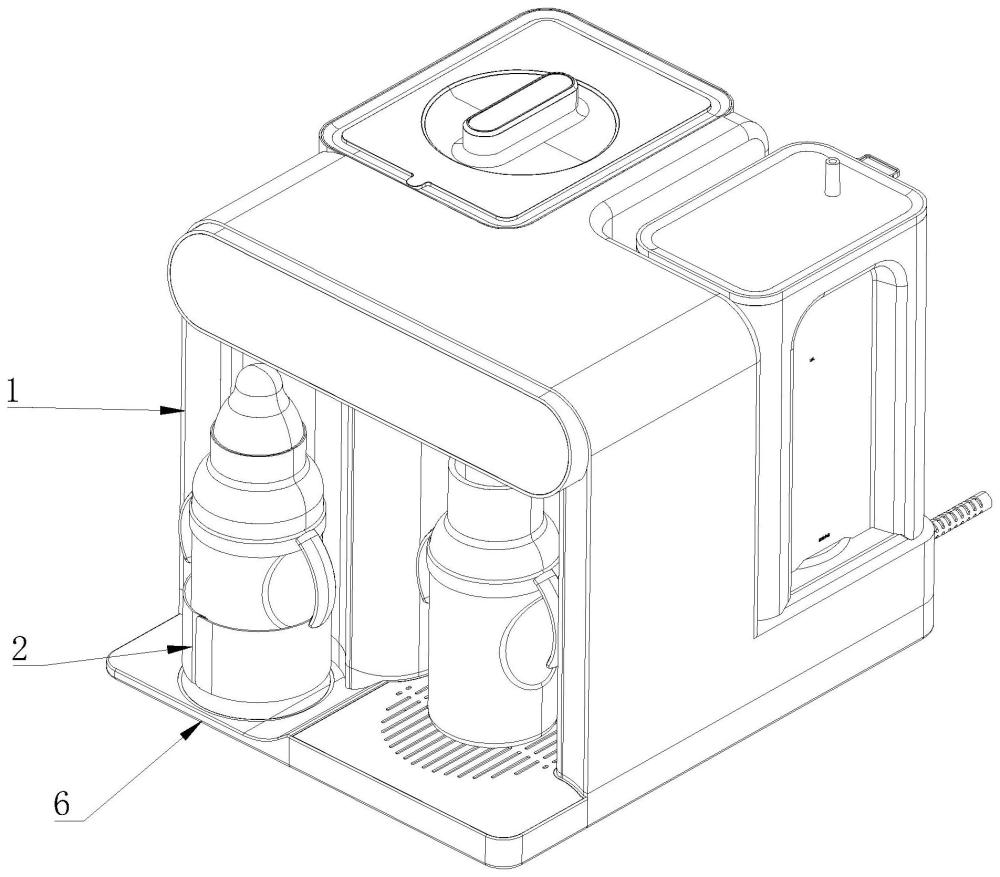

2、為實現上述目的，本實用新型提供了如下技術方案：一種溫奶的便攜機構，包括設備殼體及可包裹奶瓶的柔性環套，所述設備殼體上設置有耦合插座，所述柔性環套的內壁設置有加熱單元，所述加熱單元連接有能夠與耦合插座配合的耦合插頭。

3、優選的，所述設備殼體上設置有可供柔性環套放置的底托。

4、優選的，所述底托上設置有與柔性環套配合的限位槽。

5、優選的，所述柔性環套由兩端設置有磁鐵的矩形柔性片組成。

6、本實用新型相對于現有技術具有如下優點，通過耦合插座對接耦合插頭，實現加熱單元對柔性環套進行加熱，柔性環套將熱量傳導到奶瓶實現溫奶功能，并且柔性環套與設備殼體為插接連接，可以將柔性環套連同奶瓶隨意移動并可以實現比奶瓶本身更長的保溫效果，可以減少奶瓶加熱次數且無需將奶瓶放置到設備內部進行加熱溫奶，實用起來更方便。

技術特征：

1.一種溫奶的便攜機構，其特征在于：包括設備殼體及可包裹奶瓶的柔性環套，所述設備殼體上設置有耦合插座，所述柔性環套的內壁設置有加熱單元，所述加熱單元連接有能夠與耦合插座配合的耦合插頭。

2.根據權利要求1所述的一種溫奶的便攜機構，其特征在于：所述設備殼體上設置有可供柔性環套放置的底托。

3.根據權利要求2所述的一種溫奶的便攜機構，其特征在于：所述底托上設置有與柔性環套配合的限位槽。

4.根據權利要求1所述的一種溫奶的便攜機構，其特征在于：所述柔性環套由兩端設置有磁鐵的矩形柔性片組成。

技術總結
本技術公開了一種溫奶的便攜機構。本技術的技術方案是：包括設備殼體及可包裹奶瓶的柔性環套，所述設備殼體上設置有耦合插座，所述柔性環套的內壁設置有加熱單元，所述加熱單元連接有能夠與耦合插座配合的耦合插頭，所述設備殼體上設置有可供柔性環套放置的底托，所述底托上設置有與柔性環套配合的限位槽。本技術提供的方案中，柔性環套通過加熱單元將熱量傳導到奶瓶實現溫奶功能，并且柔性環套與設備殼體為插接連接，可以將柔性環套連同奶瓶隨意移動并可以實現比奶瓶本身更長的保溫效果，可以減少奶瓶加熱次數且無需將奶瓶放置到設備內部進行加熱溫奶，實用起來更方便。

技術研發人員：董闖,商文英,朱開群
受保護的技術使用者：蘇州健麗捷生物科技有限公司
技術研發日：20240417
技術公布日：2025/4/10
