本技術涉及吸塵器，尤其涉及一種工業用吸塵器過濾結構。

背景技術：

1、工業吸塵器是工業常用的一種配套吸塵保潔設備，可用于工業生產過程中廢棄物的收集、粉塵收集、進行空氣的過濾和凈化以及環境清掃。同時可與工業生產設備配套使用，吸取生產中產生的粉塵、碎屑，確保工作環境的清潔和員工的健康。比如，工業吸塵器大量使用于紡織、焊接打磨和化工行業，減少了一些職業病的危害；用于機械加工廠吸鐵屑防止造成機器故障。

2、現有的工業吸塵器吸塵后，內部的過濾裝置會因一些大顆粒的造成堵塞，從而使吸塵器的吸塵效果變差，因此，需要對現有工業吸塵器進行改進。

技術實現思路

1、針對現有技術存在的不足，本實用新型的目的在于提供一種工業用吸塵器過濾結構，旨在解決上述技術問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種工業用吸塵器過濾結構，包括裝置框架和風機，還包括：

4、吸料機構，設置于所述裝置框架上，用于吸收廢料；

5、離灰機構，設置于所述裝置框架內，用于分離廢料；

6、收料倉，設置于所述裝置框架內，用于存儲廢料；

7、弧形隔板，設置于所述裝置框架內，用于分隔所述離灰機構和所述收料倉，弧形的設計可以使得廢料更好的進入收料倉；

8、清理機構，設置于所述離灰機構上，用于清理所述離灰機構上的堵塞物；

9、過濾機構，與所述裝置框架固定連接，用于過濾灰塵。

10、優選地，所述吸料機構，包括：

11、軟管，與所述裝置框架固定連接；

12、地板刷，與所述軟管的一端可拆卸固定連接。

13、優選地，所述清理機構，包括：

14、清理板，設置于所述裝置框架內，用于清理所述離心機構表面的堵塞物；

15、動力部件，設置于所述裝置框架內，用于給所述清理機構提供動力；

16、連桿，與所述動力部件可拆卸固定連接，用于限制所述動力部件；

17、固定塊，與所述連桿可拆卸固定連接，用于固定所述連桿。

18、優選地，所述動力部件，包括：

19、滑槽，設置于所述裝置框架內；

20、滑塊，設置于所述滑槽內；

21、第一轉動電機，與所述滑塊固定連接；

22、第一齒輪，與所述第一轉動電機可拆卸固定連接；

23、第二齒輪，與所述連桿可拆卸固定連接。

24、優選地，所述離灰機構，包括：

25、離灰機，固定設置于所述裝置框架內，用于分離灰塵；

26、第二轉動電機，與所述離灰機可拆卸固定連接，用于給所述離灰機提供動力。

27、優選地，所述過濾機構，包括：

28、過濾棉，設置于所述裝置框架內，用于過濾灰塵；

29、出風口，設置于所述裝置框架上。

30、優選地，所述風機，包括：

31、風扇，設置于所述風機內；

32、第三轉動電機，與所述風扇可拆卸固定連接，用于給所述風扇提供動力；

33、排風口，設置于所述風機上。

34、優選地，所述裝置框架，包括：

35、萬向輪，與所述裝置框架固定連接，用于裝置框架移動轉向。

36、綜上所述，由于采用了上述技術方案，本實用新型的有益效果是：

37、在清理時，先啟動第三轉動電機，帶動風扇進行轉動，風扇進行轉動產生吸力，吸入灰塵進入裝置框架內部，在啟動第二轉動電機，帶動離灰機轉動，裝置框架內部的細小顆粒物在隨著離灰機轉動通過離灰機表面的空洞進入離灰機內部，并向上方的過濾棉過濾，在裝置框架內部大于離灰機空洞直徑的顆粒物，經過漏斗狀的進料口進入收料倉內，再啟動第一轉動電機，帶動與第一轉動電機可拆卸固定連接的第一齒輪轉動，第一齒輪轉動帶動與連桿固定連接的第二齒輪轉動，第二齒輪轉動帶動固定連接的連桿轉動，帶動滑塊圍繞滑槽進行上下往復滑動，滑塊圍繞滑槽進行上下往復滑動帶動固定連接的清理板進行上下往復滑動，以此來清理離灰機表面空洞的堵塞物。

技術特征：

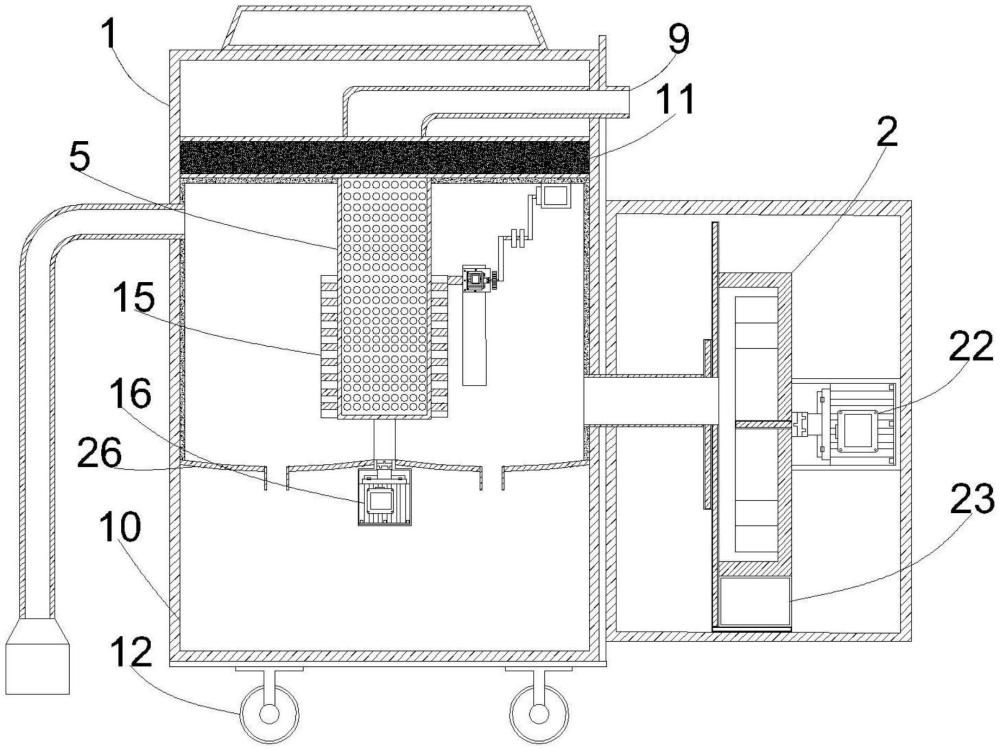

1.一種工業用吸塵器過濾結構，包括裝置框架（1）和風機（2），其特征在于，還包括：

2.根據權利要求1所述的一種工業用吸塵器過濾結構，其特征在于，所述吸料機構（8），包括：

3.根據權利要求2所述的一種工業用吸塵器過濾結構，其特征在于，所述清理機構（7），包括：

4.根據權利要求3所述的一種工業用吸塵器過濾結構，其特征在于，所述動力部件（27），包括：

5.根據權利要求4所述的一種工業用吸塵器過濾結構，其特征在于，所述離灰機構（24），包括：

6.根據權利要求5所述的一種工業用吸塵器過濾結構，其特征在于，所述過濾機構（25），包括：

7.根據權利要求6所述的一種工業用吸塵器過濾結構，其特征在于，所述風機（2），包括：

8.根據權利要求6所述的一種工業用吸塵器過濾結構，其特征在于，所述裝置框架（1），包括：

技術總結
本技術公開了一種工業用吸塵器過濾結構，涉及吸塵器技術領域，一種工業用吸塵器過濾結構，離灰機、第一轉動電機、收料倉、滑槽、滑塊、清理板、第二轉動電機、連桿、第三轉動電機，在清理時，先啟動第三轉動電機，帶動風扇進行轉動，吸入灰塵進入裝置框架內部，在啟動第二轉動電機，帶動離灰機轉動，內部的細小顆粒物在隨著離灰機轉動向上方的過濾棉過濾，在裝置框架內部大于離灰機空洞直徑的顆粒物，經過弧形形狀的進料口進入收料倉內，再啟動第一轉動電機，帶動第一齒輪轉動，帶動第二齒輪轉動，帶動固定連接的連桿轉動，帶動滑塊圍繞滑槽進行上下往復滑動，帶動固定連接的清理板進行上下往復滑動，以此來清理離灰機表面孔洞的堵塞物。

技術研發人員：劉春峰
受保護的技術使用者：全風環保科技股份有限公司
技術研發日：20240628
技術公布日：2025/4/24
