本技術涉及家電產品，具體涉及具有伸縮管的裝置。

背景技術：

1、除螨儀是用來清潔床鋪、沙發、地毯、衣物等紡織物品上面灰塵、螨蟲等過敏原的清潔設備。除螨清潔器設備一般包括主機及握持手柄，其中主機一般由滾刷、吸塵口、塵杯、電機等部件組成，在使用除螨吸塵器進行清潔時，滾刷拍打起的塵螨經吸塵口吸入塵杯，達到清潔的目的。

2、相關技術公開了一種清潔設備，包括主體組件、手柄、伸縮管，伸縮管的第一端與所述主體組件固定連接，第二端固定于所述手柄內，所述伸縮管具有伸出狀態和縮回狀態。當用戶需要對床鋪或面積比較大的區域進行清潔時，將伸縮管拉開，使伸縮管處于伸出狀態，此時用戶站在床邊或站在一個位置即可對床鋪或面積比較大的區域進行清潔，無需彎腰，實現清潔不費力。當清潔完畢后，將伸縮管收回，使伸縮管處于縮回狀態，整機占用體積較小，便于收納。

3、上述相關技術，伸縮管可以完全伸出或者完全縮回，沒有其他長度供用戶選擇，不能滿足用戶的多種使用需求，體驗較差。

技術實現思路

1、有鑒于此，本實用新型提供了一種具有伸縮管的裝置，以解決相關技術中的清潔設備的伸縮管只能完全伸出或者完全縮回的問題。

2、本實用新型提供了一種具有伸縮管的裝置，包括：

3、主體；

4、手柄；

5、伸縮管，其第一端與所述主體固定連接，第二端固定于所述手柄內，所述伸縮管包括依次套設的多個管體，各個管體均設有鎖定孔，所述伸縮管具有完全伸出狀態、部分伸出狀態以及完全縮回狀態，所述伸縮管處于所述部分伸出狀態或者所述完全縮回狀態時，未伸出的管體上的鎖定孔對齊；

6、開關組件，包括鎖定銷，所述鎖定銷可移動地設于所述手柄，所述鎖定銷具有鎖定狀態和解鎖狀態，所述解鎖狀態時，所述鎖定銷離開至少一個未伸出的管體上的鎖定孔，所述鎖定狀態時，所述鎖定銷插入未伸出的管體上的鎖定孔；

7、檔位調節組件，設于所述手柄，用于對所述鎖定銷的移動行程進行限定，所述解鎖狀態時的不同檔位下，所述鎖定銷離開的鎖定孔的數量不同。

8、有益效果：用戶可通過檔位調節組件來調節到不同的檔位，鎖定銷處于解鎖狀態時，不同檔位下，鎖定銷離開的鎖定孔的數量不同，因此能拉出的管體的數量不同，被鎖定銷插入的管體則不能被拉出，使伸縮管保持在部分伸出狀態。因此，該具有伸縮管的裝置，伸縮管可以具有多種長度，滿足用戶的不同使用需求，提升用戶體驗感。

9、在一種可選的實施方式中，所述檔位調節組件包括：

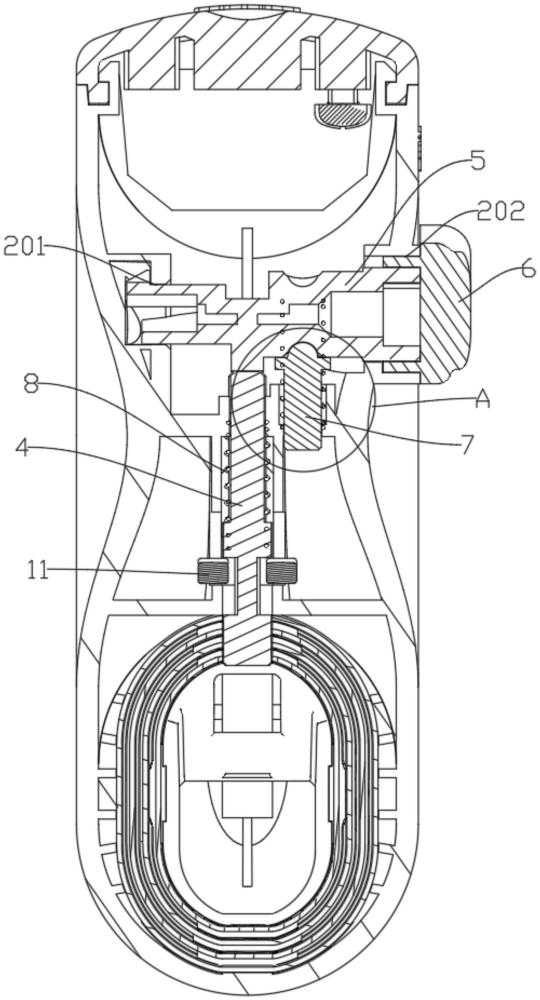

10、檔位調節桿，可轉動地設于所述手柄，所述檔位調節桿的外周設有多個限位部，各個限位部與所述檔位調節桿的軸心之間的距離不同，不同檔位下，所述鎖定銷與不同的限位部抵接。

11、在一種可選的實施方式中，所述手柄內設有檔位調節桿安裝孔，所述檔位調節桿可轉動地設置于所述檔位調節桿安裝孔，所述檔位調節桿的第一端設有防脫卡扣，所述檔位調節桿穿過所述檔位調節桿安裝孔后，所述防脫卡扣與所述檔位調節桿安裝孔的端部外側相抵。

12、在一種可選的實施方式中，所述檔位調節組件還包括檔位旋鈕，所述檔位旋鈕可轉動地設于所述手柄并伸出所述手柄，所述檔位旋鈕與所述檔位調節桿相連。

13、在一種可選的實施方式中，所述手柄設有檔位旋鈕安裝孔，部分所述檔位旋鈕位于檔位旋鈕安裝孔中，所述檔位調節桿安裝孔和/或所述檔位旋鈕安裝孔設有最低檔位過旋終止面和最高檔位過旋終止面，所述檔位調節桿轉動至最低檔位時，所述檔位調節桿與所述最低檔位過旋終止面抵接，所述檔位調節桿轉動至最高檔位時，所述檔位調節桿與所述最高檔位過旋終止面抵接。

14、在一種可選的實施方式中，所述檔位調節桿的第二端與所述檔位旋鈕插接。

15、在一種可選的實施方式中，所述檔位調節桿的第二端設有旋轉卡槽，所述檔位旋鈕設有旋鈕限位筋，所述旋鈕限位筋插入所述旋轉卡槽。

16、在一種可選的實施方式中，所述檔位旋鈕設有適于握持的旋轉筋。

17、在一種可選的實施方式中，所述檔位調節桿的外周還設有多個鎖定槽，所述檔位調節組件還包括：

18、檔位鎖定桿，可移動地設于所述手柄，所述檔位鎖定桿具有限位頭，不同檔位下，所述限位頭嵌入不同的鎖定槽中；

19、第一彈性件，設于所述檔位鎖定桿與所述手柄之間，所述第一彈性件的彈性力適于使所述限位頭嵌入所述鎖定槽中。

20、在一種可選的實施方式中，所述手柄設有臺階孔，所述臺階孔包括第一孔段和第二孔段，所述第一孔段的內徑小于所述第二孔段的內徑，所述第一孔段和所述第二孔段之間形成臺階面；

21、所述檔位鎖定桿包括桿本體和凸出設置在所述桿本體上的凸臺，所述桿本體穿過所述第一孔段，所述第一彈性件環繞在所述桿本體外，并位于所述凸臺與所述臺階面之間，所述凸臺的外徑大于所述第二孔段的內徑，所述限位頭設置在所述桿本體的端部。

22、在一種可選的實施方式中，所述開關組件還包括解鎖按鍵，所述解鎖按鍵與所述鎖定銷之間設有傳動結構，所述解鎖按鍵被按壓時，所述傳動結構驅使所述鎖定銷移動至所述解鎖狀態，所述解鎖按鍵被松開時，所述鎖定銷移動至所述鎖定狀態。

23、在一種可選的實施方式中，所述鎖定銷與所述手柄之間設有第二彈性件，所述解鎖按鍵被松開時，所述第二彈性件的彈性力使所述鎖定銷復位至所述鎖定狀態。

24、在一種可選的實施方式中，所述傳動結構包括擺桿，所述擺桿可轉動地設于所述手柄中，所述擺桿包括轉動部以及位于轉動部兩側的第一連接部和第二連接部，所述解鎖按鍵的下端與所述第一連接部相抵，所述第二連接部與所述鎖定銷相連。

25、在一種可選的實施方式中，所述第二連接部對稱設有兩個，所述鎖定銷被夾設在兩個所述第二連接部之間。

26、在一種可選的實施方式中，所述鎖定銷包括擺桿作用面，所述第二連接部與所述擺桿作用面相抵。

27、在一種可選的實施方式中，所述第一連接部具有第一弧面，所述解鎖按鍵的下端與所述第一弧面相抵；

28、和/或所述第二連接部具有第二弧面，所述第二弧面與所述擺桿作用面相抵。

29、在一種可選的實施方式中，所述第一連接部與所述轉動部的軸線之間的距離小于所述第二連接部與所述轉動部的軸線之間的距離。

30、在一種可選的實施方式中，所述鎖定銷包括銷釘以及設于所述銷釘外側的固定部，所述固定部的一端構成彈簧限位面，另一端構成所述擺桿作用面，所述第二彈性件的部分套在所述銷釘外，且一端與所述彈簧限位面相抵，另一端與所述手柄相抵。

31、在一種可選的實施方式中，所述鎖定銷與所述手柄之間通過限位結構配合，所述限位結構用于使所述鎖定銷沿與管體的軸線相垂直的方向運動。

32、在一種可選的實施方式中，所述解鎖按鍵包括頂桿，所述手柄內設有限位孔，所述頂桿穿過所述限位孔，所述限位孔的軸線與管體的軸線相垂直。

33、在一種可選的實施方式中，所述頂桿設有臺階部，所述臺階部與所述限位孔的外周端面抵接時，所述限位孔阻止所述解鎖按鍵繼續被按壓移動。

34、在一種可選的實施方式中，所述解鎖按鍵連接有第一卡合部，所述主體設有第二卡合部，所述伸縮管處于完全縮回狀態且所述解鎖按鍵未被按壓時，所述第二卡合部與所述第一卡合部配合阻止所述手柄向遠離所述主體的方向移動，所述解鎖按鍵被按壓時，所述第二卡合部與所述第一卡合部分離。

35、在一種可選的實施方式中，所述解鎖按鍵的下端一側設有連接部，所述第一卡合部設于所述連接部的上方，所述連接部的下表面為下壓面，所述伸縮管處于完全伸出狀態時，嵌入最外側管體的碰珠孔中的碰珠位于所述下壓面的下方，所述解鎖按鍵被按壓時，所述下壓面適于壓縮嵌入最外側管體的碰珠孔中的碰珠。

36、在一種可選的實施方式中，所述具有伸縮管的裝置為清潔裝置。
