本技術涉及蹲坐便器，特別涉及無水沖模塊化便器。

背景技術：

1、無論是家里的衛生間，還是公共衛生間，要么安裝的是蹲便器，要么安裝的是坐便器，其中有部分人只習慣使用蹲便器，有部分人只習慣使用坐便器，還有部分人由于身體原因被迫只能使用蹲便器或者坐便器，因此，在衛生間中只設置蹲便器或者坐便器不能滿足使用者的需求。

技術實現思路

1、本實用新型的目的在于克服現有技術的不足，提供無水沖模塊化便器。

2、本實用新型的目的是通過以下技術方案來實現的：

3、無水沖模塊化便器，包括蹲便臺、坐便臺、定位條、坐墊和馬桶蓋，所述坐便臺卡拆卸設置在所述蹲便臺上，所述蹲便臺上設置有定位槽，所述坐便臺的底部上設置有與所述定位槽配合的所述定位條，所述蹲便臺上設置有貫穿的第一便孔，所述坐便臺上設置有貫穿且與所述第一便孔配合的第二便孔，所述坐便臺的頂部上設置有與所述第二便孔配合的所述坐墊，所述坐墊上設置有與所述坐便臺配合的所述馬桶蓋。

4、進一步地，所述蹲便臺的兩側上呈對稱設置有兩個所述定位槽，所述坐便臺底部的兩側上呈對稱設置有兩個所述定位條。

5、進一步地，所述蹲便臺的中部設置有與所述第一便孔連通的抽氣孔，所述抽氣孔的上密封設置有抽氣管，所述抽氣管上密封設置有抽氣風機。

6、進一步地，所述抽氣孔向所述第一便孔側傾斜設置。

7、進一步地，所述馬桶蓋上設置有若干貫穿的進氣孔。

8、進一步地，還包括糞便處理倉、出料蓋、排氣管和排氣風機，所述糞便處理倉的頂部上設置有貫穿的進料口和出料口，所述蹲便臺與所述進料口密封固定相連，所述出料蓋密封設置在所述出料口上，所述排氣管的下端與所述糞便處理倉密封連通，所述排氣管的中部上密封設置有所述排氣風機。

9、進一步地，所述排氣管的上端上密封設置有活性炭過濾箱。

10、進一步地，所述糞便處理倉的底部上密封轉動設置有攪拌器，所述攪拌器的輸入端與電機的輸出端傳動連接，所述電機設置在所述糞便處理倉的外側。

11、進一步地，所述電機固定設置在動力倉內，所述動力倉與所述糞便處理倉固定相連，所述動力倉的頂部上設置有檢修口，所述檢修口上密封設置有檢修蓋。

12、進一步地，所述蹲便臺的上表面密封固定設置有限位邊欄。

13、本實用新型的有益效果是：

14、1)在本技術中，將坐便臺安裝到蹲便臺上變成坐便器，方便坐便的人使用，將蹲便臺上的坐便臺移走，這樣就方便蹲便的人使用，因此在衛生間里可切換使用，可以有效的滿足兩種方式選擇。

15、2)在本技術中，設置抽氣管和抽氣風機防止臭氣通過第一便孔進入到衛生間中。

16、3)在本技術中，設置糞便處理倉方便對糞便進行無水化處理。

技術特征：

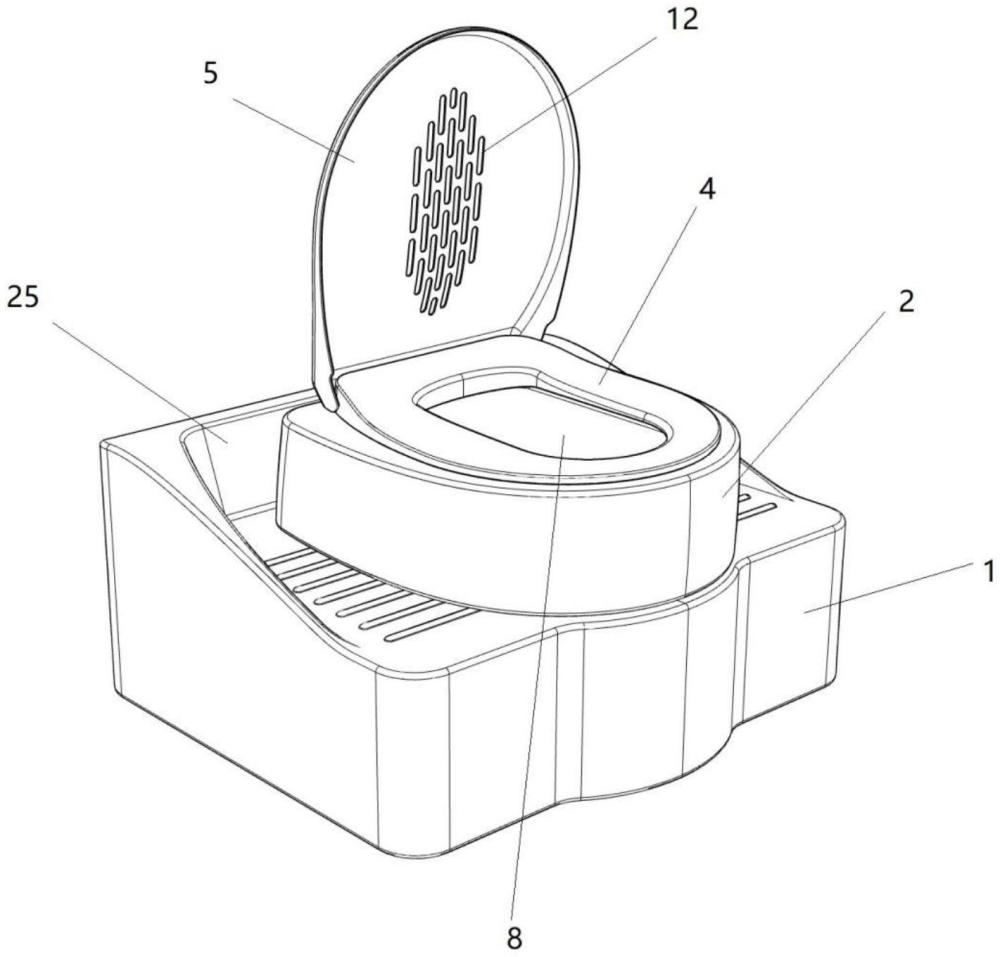

1.無水沖模塊化便器，其特征在于：包括蹲便臺(1)、坐便臺(2)、定位條(3)、坐墊(4)和馬桶蓋(5)，所述坐便臺(2)卡拆卸設置在所述蹲便臺(1)上，所述蹲便臺(1)上設置有定位槽(6)，所述坐便臺(2)的底部上設置有與所述定位槽(6)配合的所述定位條(3)，所述蹲便臺(1)上設置有貫穿的第一便孔(7)，所述坐便臺(2)上設置有貫穿且與所述第一便孔(7)配合的第二便孔(8)，所述坐便臺(2)的頂部上設置有與所述第二便孔(8)配合的所述坐墊(4)，所述坐墊(4)上設置有與所述坐便臺(2)配合的所述馬桶蓋(5)。

2.根據權利要求1所述的無水沖模塊化便器，其特征在于：所述蹲便臺(1)的兩側上呈對稱設置有兩個所述定位槽(6)，所述坐便臺(2)底部的兩側上呈對稱設置有兩個所述定位條(3)。

3.根據權利要求1或2所述的無水沖模塊化便器，其特征在于：所述蹲便臺(1)的中部設置有與所述第一便孔(7)連通的抽氣孔(9)，所述抽氣孔(9)的上密封設置有抽氣管(10)，所述抽氣管(10)上密封設置有抽氣風機(11)。

4.根據權利要求3所述的無水沖模塊化便器，其特征在于：所述抽氣孔(9)向所述第一便孔(7)側傾斜設置。

5.根據權利要求3所述的無水沖模塊化便器，其特征在于：所述馬桶蓋(5)上設置有若干貫穿的進氣孔(12)。

6.根據權利要求1或2所述的無水沖模塊化便器，其特征在于：還包括糞便處理倉(13)、出料蓋(14)、排氣管(15)和排氣風機(16)，所述糞便處理倉(13)的頂部上設置有貫穿的進料口(17)和出料口(18)，所述蹲便臺(1)與所述進料口(17)密封固定相連，所述出料蓋(14)密封設置在所述出料口(18)上，所述排氣管(15)的下端與所述糞便處理倉(13)密封連通，所述排氣管(15)的中部上密封設置有所述排氣風機(16)。

7.根據權利要求6所述的無水沖模塊化便器，其特征在于：所述排氣管(15)的上端上密封設置有活性炭過濾箱(19)。

8.根據權利要求6所述的無水沖模塊化便器，其特征在于：所述糞便處理倉(13)的底部上密封轉動設置有攪拌器(20)，所述攪拌器(20)的輸入端與電機(21)的輸出端傳動連接，所述電機(21)設置在所述糞便處理倉(13)的外側。

9.根據權利要求8所述的無水沖模塊化便器，其特征在于：所述電機(21)固定設置在動力倉(22)內，所述動力倉(22)與所述糞便處理倉(13)固定相連，所述動力倉(22)的頂部上設置有檢修口(23)，所述檢修口(23)上密封設置有檢修蓋(24)。

10.根據權利要求1或2所述的無水沖模塊化便器，其特征在于：所述蹲便臺(1)的上表面密封固定設置有限位邊欄(25)。

技術總結
本技術公開了無水沖模塊化便器，包括蹲便臺、坐便臺、定位條、坐墊和馬桶蓋，坐便臺卡拆卸設置在蹲便臺上，蹲便臺上設置有定位槽，坐便臺的底部上設置有與定位槽配合的定位條，蹲便臺上設置有貫穿的第一便孔，坐便臺上設置有貫穿且與第一便孔配合的第二便孔，坐便臺的頂部上設置有與第二便孔配合的坐墊，坐墊上設置有與坐便臺配合的馬桶蓋。將坐便臺安裝到蹲便臺上變成坐便器，方便坐便的人使用，將蹲便臺上的坐便臺移走，這樣就方便蹲便的人使用，因此在衛生間里可切換使用，可以有效的滿足兩種方式選擇。

技術研發人員：平勝林,曾建,王杰
受保護的技術使用者：中云匯（成都）科技集團有限公司
技術研發日：20240725
技術公布日：2025/4/24
