本技術涉及衛浴家居，尤其涉及一種側板及浴室柜。

背景技術：

1、浴室柜是浴室間放物品的柜子，現有浴室柜的側板大多采用木板、三胺板或防潮板制成。

2、由于浴室柜經常處于潮濕環境中，長時間的使用過后，浴室柜的側板極易出現開裂、掉漆、吸水膨脹甚至腐爛等問題，嚴重影響用戶使用體驗，并縮短了產品的使用壽命。同時，平面狀的板材結構，造型單一，美觀性不足。

3、因此，亟需一種側板及浴室柜，以解決上述問題。

技術實現思路

1、本實用新型的一個目的在于提供一種側板，防潮防腐性能好，使用壽命長，且產品外觀美觀度高，用戶使用體驗性好。

2、為達此目的，本實用新型采用以下技術方案：

3、一種側板，安裝于浴室柜的側部，所述側板由金屬制成，所述側板包括外板和弧度連接件，所述外板包括面板和弧形板，所述弧形板一體成型于所述面板的側部，所述面板的頂部一體成型有折彎部，所述折彎部朝向所述面板的內側翻折，所述弧度連接件沿所述弧形板的彎折方向延伸，并貼靠于所述弧形板的內壁，所述弧度連接件的一端銜接于所述折彎部，另一端與所述弧形板的端面平齊。

4、可選地，所述弧度連接件包括呈角度連接的抵靠部和斜面部，所述抵靠部貼設于所述弧形板朝向所述內板的一側內壁，所述斜面部與所述抵靠部之間的夾角等于所述折彎部與所述面板之間的夾角，所述斜面部的端部銜接于所述折彎部的端部，所述斜面部遠離所述抵靠部的一側連接于所述內板。

5、可選地，所述折彎部與所述面板之間的夾角為銳角，所述折彎部的底部和所述斜面部的底部均與所述內板的頂部連接。

6、可選地，所述側板還包括內襯板，所述內襯板與所述面板平行且間隔設置，所述內襯板連接所述折彎部的底部和所述面板的底部。

7、可選地，所述內襯板包括板體和環形抵接部，所述板體與所述面板平行且間隔設置，所述環形抵接部環設于所述板體的周沿，并朝向所述面板的方向延伸，所述環形抵接部遠離所述板體的一側抵接于所述面板的內壁，所述折彎部的底部和所述面板的底部分別連接于所述環形抵接部的頂部和底部。

8、可選地，所述內板的周沿朝向所述面板彎折形成第一環形連接部，所述側板還包括金屬加強板，所述金屬加強板平行于所述內板，所述金屬加強板的周沿朝向所述內板彎折形成第二環形連接部，所述第一環形連接部嵌設連接于所述第二環形連接部內。

9、可選地，所述側板還包括上蓋板和下托板，所述上蓋板連接于所述面板、所述弧形板和所述內板的頂部，所述下托板連接于所述面板、所述弧形板和所述內板的底部。

10、可選地，所述上蓋板和所述下托板分別與所述面板、所述弧形板和所述內板無縫焊接連接。

11、本實用新型的另一個目的在于提供一種浴室柜，包括金屬框架、底板以及如上述方案任一項所述的側板，所述側板設置有兩個，兩個所述側板分別對稱設置于所述金屬框架的兩側，所述底板安裝于所述金屬框架的底部，所述金屬框架的頂部安裝有頂板，所述頂板、所述底板和兩個所述側板圍設形成所述浴室柜的置物空間，兩個所述側板的弧形板的弧形口正對所述置物空間，兩個所述弧形板之間的開口為所述置物空間的置物口。

12、可選地，還包括抽屜組件，所述抽屜組件可滑動地設置于所述置物空間內，并能夠封堵所述置物空間的置物口。

13、本實用新型的有益效果：

14、本實用新型提供的側板由金屬制成，耐腐蝕性能好，使用壽命長。同時，側板的外板由弧形板與面板一體成型，整體結構強度高，不會出現開裂、掉漆等問題。進一步地，面板的頂部一體成型有折彎部，折彎部朝向面板的內側翻折，弧度連接件沿弧形板的彎折方向延伸，并貼靠于弧形板的內壁，弧度連接件的一端銜接于折彎部，另一端與弧形板的端面平齊?；《冗B接件貼靠弧形板的內壁，能夠為弧形板提供支撐，保證弧形板的結構強度。通過折彎部、弧度連接件以及弧形板，還能夠豐富側板的造型，提高側板的造型美觀度，進而提升用戶的使用體驗。

技術特征：

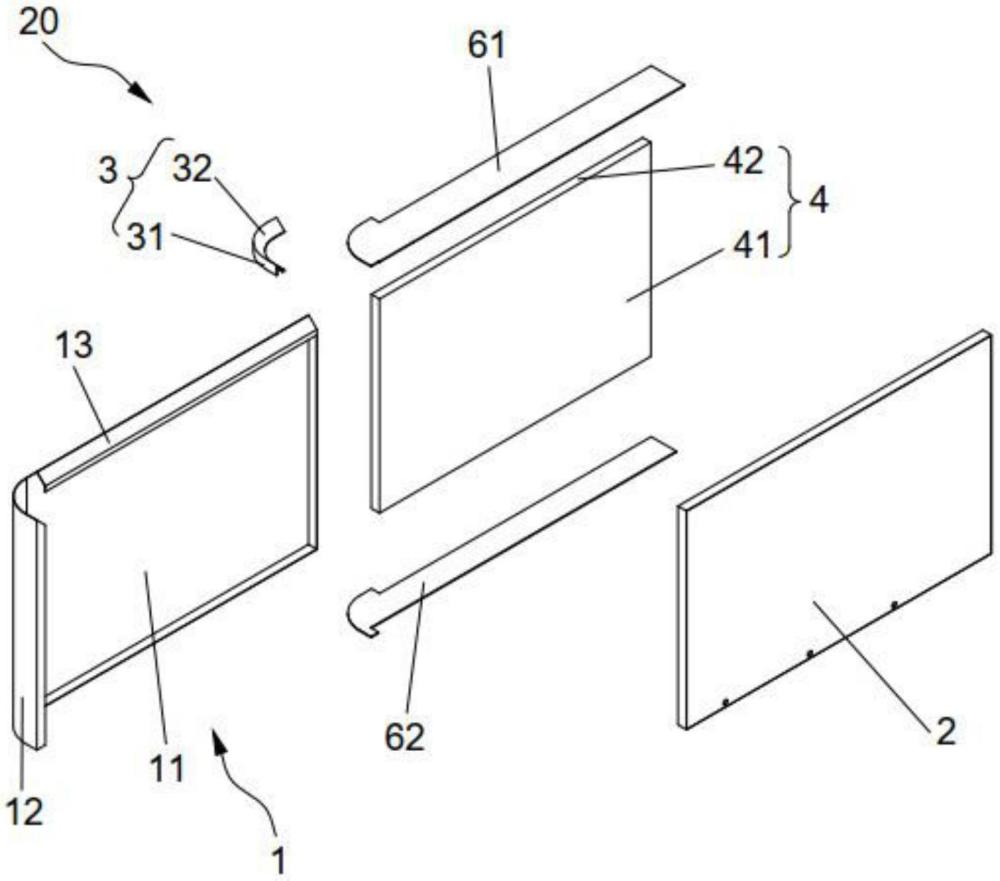

1.一種側板，安裝于浴室柜的側部，其特征在于，所述側板由金屬制成，所述側板包括外板(1)和弧度連接件(3)，其中，

2.根據權利要求1所述的側板，其特征在于，還包括內板(2)，所述內板(2)與所述面板(11)平行設置，所述內板(2)連接于所述弧形板(12)遠離所述面板(11)的一端，并與所述弧形板(12)的端面平齊。

3.根據權利要求2所述的側板，其特征在于，所述弧度連接件(3)包括呈角度連接的抵靠部(31)和斜面部(32)，所述抵靠部(31)貼設于所述弧形板(12)朝向所述內板(2)的一側內壁，所述斜面部(32)與所述抵靠部(31)之間的夾角等于所述折彎部(13)與所述面板(11)之間的夾角，所述斜面部(32)的端部銜接于所述折彎部(13)的端部，所述斜面部(32)遠離所述抵靠部(31)的一側連接于所述內板(2)。

4.根據權利要求3所述的側板，其特征在于，所述折彎部(13)與所述面板(11)之間的夾角為銳角，所述折彎部(13)的底部和所述斜面部(32)的底部均與所述內板(2)的頂部連接。

5.根據權利要求1所述的側板，其特征在于，還包括內襯板(4)，所述內襯板(4)與所述面板(11)平行且間隔設置，所述內襯板(4)連接所述折彎部(13)的底部和所述面板(11)的底部。

6.根據權利要求5所述的側板，其特征在于，所述內襯板(4)包括板體(41)和環形抵接部(42)，所述板體(41)與所述面板(11)平行且間隔設置，所述環形抵接部(42)環設于所述板體(41)的周沿，并朝向所述面板(11)的方向延伸，所述環形抵接部(42)遠離所述板體(41)的一側抵接于所述面板(11)的內壁，所述折彎部(13)的底部和所述面板(11)的底部分別連接于所述環形抵接部(42)的頂部和底部。

7.根據權利要求2所述的側板，其特征在于，所述內板(2)的周沿朝向所述面板(11)彎折形成第一環形連接部(21)，所述側板還包括金屬加強板(5)，所述金屬加強板(5)平行于所述內板(2)，所述金屬加強板(5)的周沿朝向所述內板(2)彎折形成第二環形連接部(51)，所述第一環形連接部(21)嵌設連接于所述第二環形連接部(51)內。

8.根據權利要求2-4任一項所述的側板，其特征在于，還包括上蓋板(61)和下托板(62)，所述上蓋板(61)無縫焊接于所述面板(11)、所述弧形板(12)和所述內板(2)的頂部，所述下托板(62)無縫焊接于所述面板(11)、所述弧形板(12)和所述內板(2)的底部。

9.浴室柜，其特征在于，包括金屬框架(10)、底板(40)以及如權利要求1-8任一項所述的側板(20)，其中：

10.根據權利要求9所述的浴室柜，其特征在于，還包括抽屜組件(50)，所述抽屜組件(50)可滑動地設置于所述置物空間(80)內，并能夠封堵所述置物空間(80)的置物口(81)。

技術總結
本技術屬于衛浴家居技術領域，公開了一種側板及浴室柜，該側板安裝于浴室柜的側部，由金屬制成。側板包括外板和弧度連接件，外板包括面板和弧形板，弧形板一體成型于面板的側部，面板的頂部一體成型有折彎部，折彎部朝向面板的內側翻折，弧度連接件沿弧形板的彎折方向延伸，并貼靠于弧形板的內壁，弧度連接件的一端銜接于折彎部，另一端與弧形板的端面平齊。該側板的防潮防腐性能好，使用壽命長，且產品外觀美觀度高，用戶使用體驗性好。

技術研發人員：蔣歡,謝偉藩,劉培培,溫志峰,馮興,何志強,王小軍
受保護的技術使用者：佛山市恒潔凱樂德衛浴有限公司
技術研發日：20240726
技術公布日：2025/4/28
