本發明具體涉及一種氣泡榨汁一體機。

背景技術：

1、在現有的家用和商用食品加工設備領域中，榨汁機作為一類常見的廚房小家電，被廣泛用于從水果、蔬菜等食材中提取汁液。隨著生活水平的提高和健康意識的增強，市場對飲品的要求不再局限于傳統的純汁液，而是趨向于更多樣化的產品體驗，例如含有氣泡的飲料可以提供更加清爽的口感，受到很多消費者的喜愛。傳統的榨汁機仍然存在諸多問題：功能過于單一，傳統榨汁機和氣泡水機各自獨立，用戶若想同時享受新鮮榨汁與帶氣泡的飲品，則必須購買兩臺不同的機器，這不僅增加了成本，還占用了寶貴的廚房空間；操作復雜，分離式的設備設計導致了更復雜的操作流程，例如，在準備一杯帶氣泡的新鮮果汁時，用戶首先需要用榨汁機制作果汁，然后轉移到另一個容器中再利用氣泡水機進行充氣處理。這種多步驟的過程降低了效率，并且可能影響最終飲品的質量；清洗難度高，單一功能設備之間的轉換往往伴隨著額外的清洗工作，特別是當兩個過程涉及到不同類型的液體(如純水與果蔬汁)時，確保每個組件都徹底清潔變得尤為重要，然而，由于現有設備的設計局限，某些部位難以清洗干凈，容易成為細菌滋生的地方；用戶體驗局限，用戶在追求個性化飲品時受到現有設備功能的限制。例如，他們可能希望調整氣泡的強度或嘗試混合不同種類的新鮮食材來創造獨特的口味組合，但在當前市場上的解決方案中很難找到滿足這些需求的產品。

2、本發明正是基于上述的不足而產生的。

技術實現思路

1、本發明目的是克服現有技術的不足，提供一種功能多樣、適應性強、操作清洗便捷、提高使用舒適性的氣泡榨汁一體機。

2、本發明是通過以下技術方案實現的：

3、本發明提供一種氣泡榨汁一體機，包括有主機和氣泡飲料瓶，

4、所述的主機內設有充氣裝置和驅動裝置；

5、所述的氣泡飲料瓶內設有能夠旋轉切碎攪的榨汁組件，所述的氣泡飲料瓶與主機之間設有可拆卸連接結構使得氣泡飲料瓶能夠連接在主機上，所述的氣泡飲料瓶與主機之間設有當二者連接后使得驅動裝置與榨汁組件傳動連接的對接結構；

6、所述的氣泡飲料瓶頂部設有與其內腔連通的輸氣口，所述的主機頂部連接有能夠移動到氣泡飲料瓶上方的輸氣臂，所述的輸氣臂中設有用于與充氣裝置連接的輸氣通道、用于將輸氣通道與氣泡飲料瓶輸氣口連接的充氣結構。

7、如上所述的氣泡榨汁一體機，所述的輸氣臂內設有用于連接充氣裝置的輸氣軟管，所述的輸氣軟管內腔構成所述的輸氣通道，所述的充氣結構包括有按壓組件，所述的按壓組件沿上下方向滑動連接在輸氣臂上以供人手按壓，所述的按壓組件與輸氣臂之間設有用于推動按壓組件向上復位的第一彈性件，所述的輸氣軟管靠近出氣端處具有豎向設置的輸氣段，所述的輸氣段連接在按壓組件上進而使得按壓組件向下滑動時帶動輸氣段向下插入到氣泡飲料瓶的輸氣口中。

8、如上所述的氣泡榨汁一體機，所述的充氣裝置包括有氣瓶，所述的氣瓶頂部具有按壓出氣的按壓閥，所述的充氣結構還包括有能夠在按壓組件下壓時按壓所述按壓閥的聯動件。

9、如上所述的氣泡榨汁一體機，所述的氣瓶頂部連接有頂蓋座，所述的頂蓋座內設有位于按壓閥上方并供瓶體出氣的出氣通道，所述的輸氣軟管連接在頂蓋座上并且與出氣通道連通，所述出氣通道內放置有用于頂壓按壓閥的放氣閥桿，所述的聯動件一端轉動連接在輸氣臂上，所述的聯動件另一端與按壓組件抵接使得按壓組件下壓時帶動聯動件該端向下移動，所述的聯動件中部設有與放氣閥桿頂部抵接的抵柱。

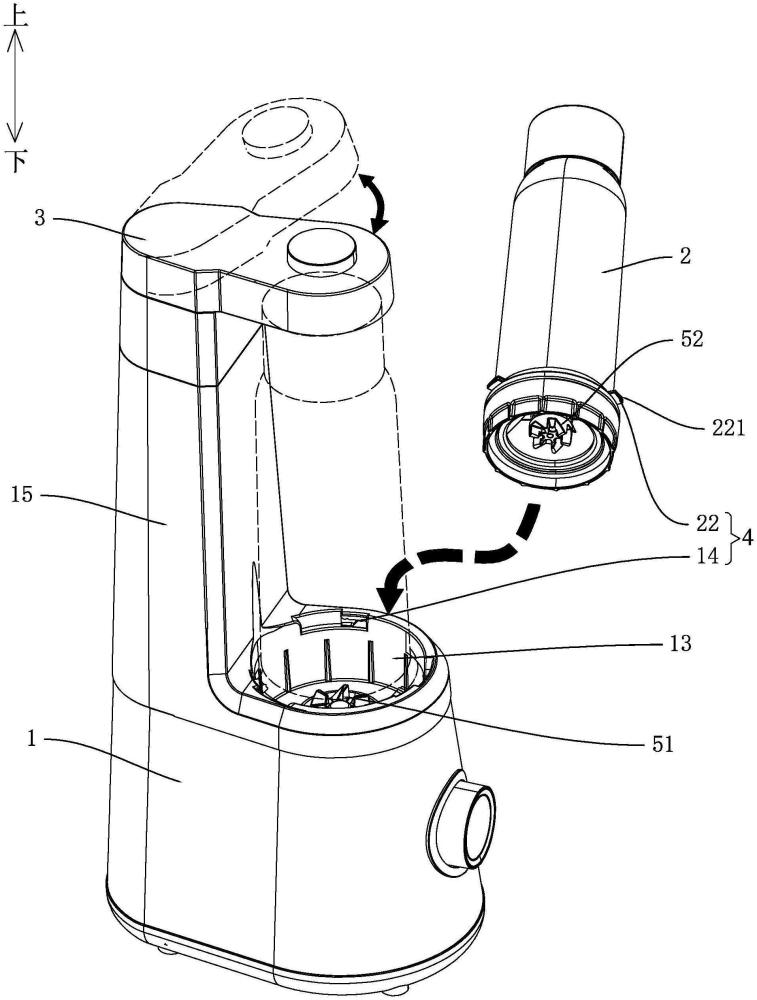

10、如上所述的氣泡榨汁一體機，所述的可拆卸連接結構包括有設置在主機上并用于供氣泡飲料瓶從上往下插入的安裝槽，所述的可拆卸連接結構包括有設置在安裝槽槽壁上的l形槽、設置在氣泡飲料瓶側壁上能夠從上往下卡入l形槽豎向段并在氣泡飲料瓶轉動時卡入l形槽橫向段的卡接凸臺。

11、如上所述的氣泡榨汁一體機，所述的驅動裝置為電機，所述的對接結構包括與電機輸出軸連接的第一卡接件、與榨汁組件連接的第二卡接件，當氣泡飲料瓶連接在主機上時，所述的第一卡接件與第二卡接件卡接傳動。

12、如上所述的氣泡榨汁一體機，所述的輸氣臂轉動連接在主機上。

13、如上所述的氣泡榨汁一體機，所述的輸氣臂與主機之間設有當輸氣臂轉動預設角度后能夠將輸氣臂鎖緊的鎖緊結構。

14、如上所述的氣泡榨汁一體機，所述的氣泡飲料瓶包括瓶身和連接在瓶身上的瓶蓋組件，所述的瓶蓋組件上設有與外部連通的第一進氣通道、與瓶內連通的第二進氣通道，所述第一進氣通道與第二進氣通道之間設有允許氣體從前者進入后者的單向閥結構。

15、如上所述的氣泡榨汁一體機，所述瓶蓋組件上還設有能夠釋放瓶內氣體到外部的泄壓結構。

16、與現有技術相比，本發明有如下優點：

17、1、功能多樣化：本發明通過集成榨汁和制備氣泡飲料的功能，在一個緊湊設計中實現了兩種不同類型的飲品制備，滿足了用戶對于新鮮果蔬汁液以及帶有氣泡口感的飲品的需求。這不僅節省了廚房空間，也減少了購買多種設備的成本。

18、2、操作便捷性：設計中的可拆卸連接結構和對接結構簡化了氣泡飲料瓶與主機之間的安裝過程，使得用戶可以輕松地將氣泡飲料瓶從主機上取下進行清洗或更換，同時保證了兩者之間穩定的機械連接和動力傳遞；輸氣臂的設計允許其轉動到合適位置以方便安裝或拆卸氣泡飲料瓶，而鎖緊結構確保了輸氣臂在正確的工作角度下的穩固性，增強了使用的便利性和安全性。

19、3、用戶體驗提升：按壓組件的設計讓用戶能夠直觀且容易地控制充氣過程，通過簡單的按壓動作即可實現氣體注入。

20、4、操作簡單明了；瓶蓋組件上的單向閥結構和泄壓結構提供了雙重安全保護機制，防止因內部壓力過高而導致的安全隱患，同時也保證了產品使用過程中的穩定性，提升了用戶的信任感和滿意度。

21、5、衛生清潔保障：可拆卸的氣泡飲料瓶便于徹底清洗，有助于保持機器內部的清潔，避免細菌滋生，從而確保飲品的衛生質量。此外，榨汁組件的刀片結構易于清潔，減少了殘留物質附著的可能性。

22、6、節能環保：使用行業標準的小容量二氧化碳氣瓶作為充氣源，既符合環保要求，又因為其易獲得、成本低的特點降低了用戶的使用門檻；而且，氣瓶頂部的按壓閥設計只有在需要時才會釋放氣體，有效節約資源并減少浪費。

23、7、延長使用壽命：泄壓結構的設置不僅提高了產品的安全性，還能夠在一定程度上減輕內部部件由于高壓造成的磨損，進而有助于延長整個設備的使用壽命。

24、8、適應性強：該一體機適用于家庭、辦公室乃至戶外等多種場景，為消費者提供了極大的靈活性。它不僅可以用來制作日常飲用的新鮮果汁，還可以根據個人喜好調整氣泡程度，適合不同的口味偏好。

技術特征：

1.一種氣泡榨汁一體機，包括有主機(1)和氣泡飲料瓶(2)，其特征在于：

2.根據權利要求1所述的氣泡榨汁一體機，其特征在于：所述的輸氣臂(3)內設有用于連接充氣裝置(11)的輸氣軟管(31)，所述的輸氣軟管(31)內腔構成所述的輸氣通道(30)，所述的充氣結構(6)包括有按壓組件(61)，所述的按壓組件(61)沿上下方向滑動連接在輸氣臂(3)上以供人手按壓，所述的按壓組件(61)與輸氣臂(3)之間設有用于推動按壓組件(61)向上復位的第一彈性件(62)，所述的輸氣軟管(31)靠近出氣端處具有豎向設置的輸氣段(311)，所述的輸氣段(311)連接在按壓組件(61)上進而使得按壓組件(61)向下滑動時帶動輸氣段(311)向下插入到氣泡飲料瓶(2)的輸氣口(20)中。

3.根據權利要求2所述的氣泡榨汁一體機，其特征在于：所述的充氣裝置(11)包括有氣瓶，所述的氣瓶頂部具有按壓出氣的按壓閥(111)，所述的充氣結構(6)還包括有能夠在按壓組件(61)下壓時按壓所述按壓閥(111)的聯動件(63)。

4.根據權利要求3所述的氣泡榨汁一體機，其特征在于：所述的氣瓶頂部連接有頂蓋座(112)，所述的頂蓋座(112)內設有位于按壓閥(111)上方并供瓶體出氣的出氣通道(113)，所述的輸氣軟管(31)連接在頂蓋座(112)上并且與出氣通道(113)連通，所述出氣通道(113)內放置有用于頂壓按壓閥(111)的放氣閥桿(64)，所述的聯動件(63)一端轉動連接在輸氣臂(3)上，所述的聯動件(63)另一端與按壓組件(61)抵接使得按壓組件(61)下壓時帶動聯動件(63)該端向下移動，所述的聯動件(63)中部設有與放氣閥桿(64)頂部抵接的抵柱(631)。

5.根據權利要求1所述的氣泡榨汁一體機，其特征在于：所述的可拆卸連接結構(4)包括有設置在主機(1)上并用于供氣泡飲料瓶(2)從上往下插入的安裝槽(13)，所述的可拆卸連接結構(4)包括有設置在安裝槽(13)槽壁上的l形槽(14)、設置在氣泡飲料瓶(2)側壁上能夠從上往下卡入l形槽(14)豎向段并在氣泡飲料瓶(2)轉動時卡入l形槽(14)橫向段的卡接凸臺(22)。

6.根據權利要求5所述的氣泡榨汁一體機，其特征在于：所述的驅動裝置(12)為電機，所述的對接結構(5)包括與電機輸出軸連接的第一卡接件(51)、與榨汁組件連接的第二卡接件(52)，當氣泡飲料瓶(2)連接在主機(1)上時，所述的第一卡接件(51)與第二卡接件(52)卡接傳動。

7.根據權利要求1所述的氣泡榨汁一體機，其特征在于：所述的輸氣臂(3)轉動連接在主機(1)上。

8.根據權利要求7所述的氣泡榨汁一體機，其特征在于：所述的輸氣臂(3)與主機(1)之間設有當輸氣臂(3)轉動預設角度后能夠將輸氣臂(3)鎖緊的鎖緊結構(7)。

9.根據權利要求1所述的氣泡榨汁一體機，其特征在于：所述的氣泡飲料瓶(2)包括瓶身(23)和連接在瓶身(23)上的瓶蓋組件(24)，所述的瓶蓋組件(24)上設有與外部連通的第一進氣通道(241)、與瓶內連通的第二進氣通道(242)，所述第一進氣通道(241)與第二進氣通道(242)之間設有允許氣體從前者進入后者的單向閥結構(8)。

10.根據權利要求9所述的氣泡榨汁一體機，其特征在于：所述瓶蓋組件(24)上還設有能夠釋放瓶內氣體到外部的泄壓結構(9)。

技術總結
本發明公開了一種氣泡榨汁一體機，包括有主機和氣泡飲料瓶，主機內設有充氣裝置和驅動裝置；氣泡飲料瓶內設有能夠旋轉切碎攪的榨汁組件，氣泡飲料瓶與主機之間設有可拆卸連接結構使得氣泡飲料瓶能夠連接在主機上，氣泡飲料瓶與主機之間設有當二者連接后使得驅動裝置與榨汁組件傳動連接的對接結構；氣泡飲料瓶頂部設有與其內腔連通的輸氣口，主機頂部連接有能夠移動到氣泡飲料瓶上方的輸氣臂，輸氣臂中設有用于與充氣裝置連接的輸氣通道、用于將輸氣通道與氣泡飲料瓶輸氣口連接的充氣結構，本發明目的是克服現有技術的不足，提供一種功能多樣、適應性強、操作清洗便捷、提高使用舒適性的氣泡榨汁一體機。

技術研發人員：劉美文
受保護的技術使用者：中山智選科技有限公司
技術研發日：
技術公布日：2025/4/6
