本發明涉及洗碗機，尤其涉及一種洗碗機門及嵌入式洗碗機。

背景技術：

1、目前的洗碗機通常采用按鍵的方式進行控制，當用戶按下按鍵時，按鍵向發送按鍵信號，洗碗機根據按鍵信號執行相應的動作；但是目前隨著洗碗機的不斷升級改進，逐漸出現了通過敲擊洗碗機以使洗碗機執行相應動作的功能，然而，如何通過敲擊電器設備以對電器設備進行控制的功能，因此如何檢測到敲擊洗碗機時的振動信號是目前亟需解決的技術問題。

技術實現思路

1、本發明的目的在于提出一種洗碗機門及嵌入式洗碗機，以解決上述問題。

2、為達此目的，本發明采用以下技術方案：

3、一種洗碗機門，包括：

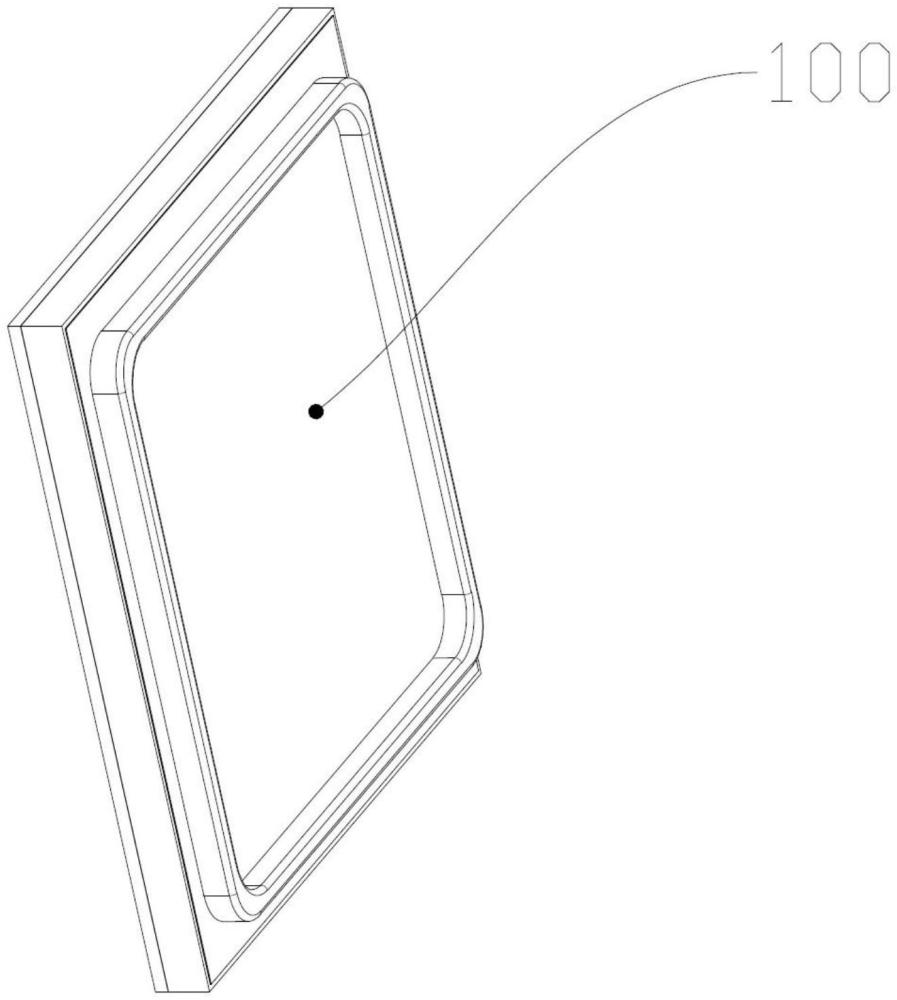

4、門外殼，所述門外殼圍成洗碗機門的外形結構；

5、敲擊傳感器，所述敲擊傳感器固定于所述門外殼所圍成的內部空間中，所述敲擊傳感器通過響應敲擊所述門外殼所產生的振動并輸出檢測信號。

6、優選地，所述敲擊傳感器固定于所述門外殼的前側內壁。

7、優選地，所述門外殼的前側內壁具有連接柱，所述敲擊傳感器與所述連接柱固定連接。

8、優選地，所述敲擊傳感器緊貼于所述門外殼的前側內壁。

9、優選地，所述敲擊傳感器包括：

10、殼體，所述殼體的內部形成有容腔；

11、壓電薄膜，所述壓電薄膜設置于所述容腔內；

12、pcba板，所述pcba板被限制于所述容腔內，且所述pcba板將所述壓電薄膜壓在所述容腔的底面以使所述壓電薄膜與所述容腔的底面相貼；

13、所述壓電薄膜被配置為根據所述殼體的振動生成壓電信號，所述pcba板與所述壓電薄膜電性連接，且所述pcba板被配置為對所述壓電信號進行處理以生成檢測信號和輸出所述檢測信號。

14、優選地，所述容腔的底部設有振動讓位槽，所述振動讓位槽與部分所述壓電薄膜相對應。

15、優選地，所述壓電薄膜的一端設有腳針，所述壓電薄膜通過所述腳針與所述pcba板電連接，所述腳針向下彎折并與所述pcba板形成一定角度，所述pcb板通過向所述腳針施力以將所述壓電薄膜壓在所述容腔的底面。

16、優選地，所述腳針與所述pcba板之間的角度為1°～20°。

17、一種嵌入式洗碗機，包括如上述的一種洗碗機門、箱體、門鎖和控制器；

18、所述箱體內設有容納空間，用以容納和清洗對象物；

19、所述洗碗機門設置于所述箱體，并用于打開和關閉所述容納空間的開放面；

20、所述門鎖設置于所述箱體，以鎖緊、解鎖和推出所述洗碗機門；

21、在洗碗機休眠狀態下，所述控制器基于所述敲擊傳感器輸出的檢測信號控制所述門鎖解鎖和推出所述洗碗機門。

22、本發明的其中一個實施例具有以下有益效果：

23、1、通過在門外殼內設置敲擊傳感器，以檢測用戶的敲擊動作，當用戶敲擊洗碗機門時，門外殼會產生振動，敲擊傳感器通過檢測門外殼的振動以判斷用戶的敲擊動作，并輸出檢測信號，洗碗機可根據敲擊傳感器輸出的檢測信號執行相應的動作；

24、2、通過將敲擊傳感器設置于門外殼，由于門外殼是依賴于用戶的敲擊動作直接發生振動的，門外殼的振動傳遞到敲擊傳感器的路徑短，振動衰減少，因此能夠更好地將振動傳遞到敲擊傳感器，從而使得敲擊傳感器能夠更加靈敏地檢測到用戶的敲擊動作。

技術特征：

1.一種洗碗機門，其特征在于，包括：

2.根據權利要求1所述的一種洗碗機門，其特征在于，所述敲擊傳感器固定于所述門外殼的前側內壁。

3.根據權利要求2所述的一種洗碗機門，其特征在于，所述門外殼的前側內壁具有連接柱，所述敲擊傳感器與所述連接柱固定連接。

4.根據權利要求2所述的一種洗碗機門，其特征在于，所述敲擊傳感器緊貼于所述門外殼的前側內壁。

5.根據權利要求1所述的一種洗碗機門，其特征在于，所述敲擊傳感器包括：

6.根據權利要求5所述的一種洗碗機門，其特征在于，所述容腔的底部設有振動讓位槽，所述振動讓位槽與部分所述壓電薄膜相對應。

7.根據權利要求5所述的一種洗碗機門，其特征在于，所述壓電薄膜的一端設有腳針，所述壓電薄膜通過所述腳針與所述pcba板電連接，所述腳針向下彎折并與所述pcba板形成一定角度，所述pcb板通過向所述腳針施力以將所述壓電薄膜壓在所述容腔的底面。

8.根據權利要求7所述的一種洗碗機門，其特征在于，所述腳針與所述pcba板之間的角度為1°～20°。

9.一種嵌入式洗碗機，其特征在于，包括如權利要求1-7任意一項所述的一種洗碗機門、箱體、門鎖和控制器；

技術總結
本發明公開了一種洗碗機門及嵌入式洗碗機，屬于洗碗機技術領域，包括：門外殼，所述門外殼圍成洗碗機門的外形結構；敲擊傳感器，所述敲擊傳感器固定于所述門外殼所圍成的內部空間中，所述敲擊傳感器通過響應敲擊所述門外殼所產生的振動并輸出檢測信號。本發明通過在門外殼內設置敲擊傳感器，以檢測用戶的敲擊動作，洗碗機可根據敲擊傳感器輸出的檢測信號執行相應的動作。

技術研發人員：凌杰文,顏天寶,程元
受保護的技術使用者：達仁智能科技(佛山)有限公司
技術研發日：
技術公布日：2025/4/24
