本發明屬于土工格柵技術領域,涉及一種鋼塑土工格柵,具體是一種插接式雙向鋼塑土工格柵。
背景技術:
土工格柵是一種主要的土工合成材料,與其他土工合成材料相比,它具有獨特的性能與功效,土工格柵常用作加筋土結構的筋材或復合材料的筋材,土工格柵分為塑料土工格柵、鋼塑土工格柵、玻璃纖維土工格柵和聚酯經編滌綸土工格柵四大類。
鋼塑土工格柵以高強鋼絲(或其他纖維),經特殊處理,與聚乙烯(PE),并添加其他助劑,通過擠出使之成為復合型高強抗拉條帶,且表面有粗糙壓紋,則為高強加筋土工帶。
現有技術所采用的鋼塑土工格柵是由單帶,經縱、橫按一定間距編制或夾合排列,采用特殊強化粘接的熔焊技術焊接其交接點而成型,其結構擴展性較差,而且,結構焊接處的強度也較低,受自身結構的大小具有一定的區域限制,不能連續組成整體式的土工格柵。
技術實現要素:
本發明的目的在于提供一種安裝方便、結構牢固、擴展性強的插接式雙向鋼塑土工格柵。
本發明的目的可以通過以下技術方案實現:
一種插接式雙向鋼塑土工格柵,包括相互垂直的若干根第一格柵條和第二格柵條,所述的第一格柵條和第二格柵條相互交錯設置,相交的兩個第一格柵條和第二格柵條之間通過連接件連接;
所述的第一格柵條中部沿其軸向排列有一列插;
所述的插孔與第二格柵條相互配合,所述的第二格柵條周側沿其軸向開有兩列相對的凹槽;
所述的連接件包括矩形連接塊;
所述的連接塊中部開有相互貫通的第一通孔和第二通孔,所述的第一通孔與第一格柵條相互配合,所述的第二通孔與第二格柵條相互配合;
所述的連接塊頂部開有兩個相對的滑槽,所述的滑槽與第二通孔連通,所述的滑槽內設有與其滑動連接的滑桿,所述的滑桿一端連接有卡塊,所述的卡塊與凹槽相互配合。
進一步地,所述的第一格柵條和第二格柵條均為圓柱形鋼塑條。
進一步地,所述的第一格柵條的直徑為30mm-40mm,所述的插孔的直徑為10mm-20mm。
進一步地,所述的連接塊下方連接有定位銷,所述的定位銷一端具有尖頭。
進一步地,兩個所述的滑桿頂端連接有連接片,所述的連接片中部通過連桿連接有把手。
本發明的有益效果:本發明的格柵采用插接的方式固定,相交的兩個第一格柵條和第二格柵條之間通過連接件連接,生產安裝方便,還可通過在土工格柵中部任意增加第一格柵條、第二格柵條以及連接件,任意調節各格柵條之間的距離,整體強度高,同時,可通過在土工格柵邊緣任意增加第一格柵條、第二格柵條以及連接件,任意擴展整個土工格柵的長度和寬度,擴展性強;通過在連接件下方設置定位銷,通過該定位銷將土工格柵等力矩等強度的方式限定在地面上,由于定位銷埋入地下,具有更深層的固定,并且提高了土工格柵的抗拉強度;第一格柵條通過插入其插孔內的第二格柵條限位固定,第二格柵條通過開在其周側的凹槽與連接件內的卡塊相互配合進行限位固定,通過拉動把手控制卡塊卡合,操作方便。
附圖說明
下面結合附圖和具體實施例對本發明作進一步詳細描述。
圖1是本發明的立體圖。

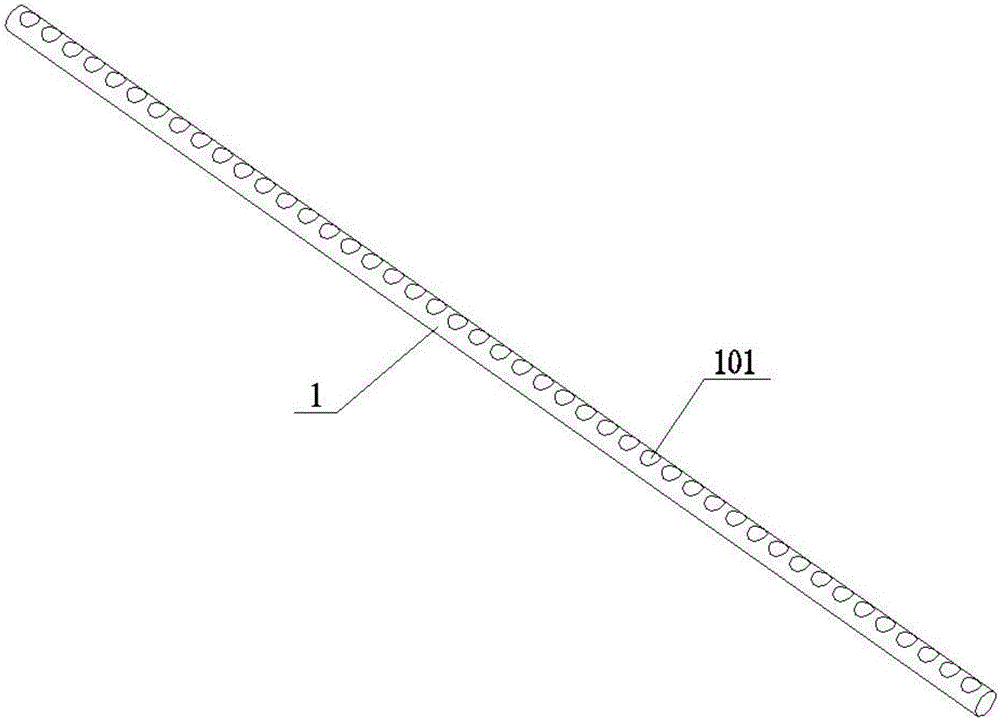

圖2是本發明第一格柵條的立體圖。
圖3是本發明第二格柵條的立體圖。
圖4是本發明連接件的立體圖。
圖5是本發明連接件的剖視圖。
具體實施方式
如圖1所示,本發明提供了一種插接式雙向鋼塑土工格柵,包括相互垂直的五根第一格柵條1和五根第二格柵條2,第一格柵條1和第二格柵條2相互交錯設置,相交的兩個第一格柵條1和第二格柵條2之間通過連接件3連接。
如圖2所示,第一格柵條1為圓柱形鋼塑條,其直徑為30mm-40mm,位于第一格柵條1中部等距離開有一列圓形插孔101,插孔101沿第一格柵條1軸向排列,其直徑為10mm-20mm。
如圖3所示,第二格柵條2為圓柱形鋼塑條,其直徑與插孔101的直徑相適應。位于第二格柵條2周側沿其軸向開有兩列相對的扇形凹槽201,連接時起限位作用。
如圖4-5所示,連接件3包括矩形連接塊301,連接塊301下方連接有定位銷302,定位銷302一端具有尖頭,鋪設時用于插入地面進行定位。
連接塊301中部開有與定位銷302垂直的圓形第一通孔303和第二通孔304,第一通孔303的直徑與第一格柵條1的直徑相適應,第二通孔304的直徑與第二格柵條2的直徑相適應,連接時,將第一格柵條1插入第一通孔303內,調節至第一格柵條1上的插孔101與第二通孔304對齊,然后將第二格柵條2插入第二通孔304內,第二格柵條2穿過第一格柵條1上對應的插孔101。
位于連接塊301頂部開有兩個相對的滑槽310,兩個滑槽310均與第二通孔304連通,位于兩個滑槽310均設有一個與其滑動連接的滑桿305,滑桿305一端連接有扇形卡塊306,卡塊306位于第二通孔304內,與凹槽201相互配合,第一格柵條1插入第一通孔303內,通過插入其插孔101內的第二格柵條2限位固定,第二格柵條2通過卡塊306與凹槽201相互配合進行限位固定。
位于兩個滑桿305頂端連接有連接片307,連接片307中部通過連桿308連接有把手309,安裝格柵條時,通過向上拉動把手309帶動兩個滑桿305向上滑動,進而帶動卡塊306向上移動,然后將第一格柵條1插入第一通孔303內,調節至第一格柵條1上的插孔101與第二通孔304對齊,然后將第二格柵條2插入第二通孔304和插孔101內,固定第一格柵條1,調整第二格柵條2的位置,通過向下壓下把手309帶動卡塊306卡入凹槽201內,固定第二格柵條2,安裝方便,同時,各格柵條之間的距離可根據實際需要進行調控,穩定牢固。
本發明安裝時,先依次將五排五列的連接件3固定在地面上,然后分別向上拉動各連接件3的把手309,將第一格柵條1依次插入連接件3的第一通孔303內,調節至第一格柵條1上的插孔101與第二通孔304對齊,然后將第二格柵條2依次插入連接件3的第二通孔304內,調整第二格柵條2的位置,向下壓下把手309鎖緊固定。實際應用時,可通過在土工格柵中部任意增加第一格柵條1、第二格柵條2以及連接件3,任意調節各格柵條之間的距離,整體強度高,同時,可通過在土工格柵邊緣任意增加第一格柵條1、第二格柵條2以及連接件3,任意擴展整個土工格柵的長度和寬度,擴展性強。
本發明的格柵采用插接的方式固定,相交的兩個第一格柵條和第二格柵條之間通過連接件連接,生產安裝方便,還可通過在土工格柵中部任意增加第一格柵條、第二格柵條以及連接件,任意調節各格柵條之間的距離,整體強度高,同時,可通過在土工格柵邊緣任意增加第一格柵條、第二格柵條以及連接件,任意擴展整個土工格柵的長度和寬度,擴展性強;通過在連接件下方設置定位銷,通過該定位銷將土工格柵等力矩等強度的方式限定在地面上,由于定位銷埋入地下,具有更深層的固定,并且提高了土工格柵的抗拉強度;第一格柵條通過插入其插孔內的第二格柵條限位固定,第二格柵條通過開在其周側的凹槽與連接件內的卡塊相互配合進行限位固定,通過拉動把手控制卡塊卡合,操作方便。
以上內容僅僅是對本發明結構所作的舉例和說明,所屬本技術領域的技術人員對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代,只要不偏離發明的結構或者超越本權利要求書所定義的范圍,均應屬于本發明的保護范圍。
