本發明涉及一種淡水收集裝置，具體涉及的是一種可用于高鹽高熱濕地區的基于同心網狀金屬絲的液滴凝結網收集空氣中水蒸氣的淡水收集裝置。

背景技術：

我國南海諸島，遠離大陸，地下儲水條件差，降水不規律，地表水分易蒸發，導致淡水資源缺乏，在這種特殊環境下，淡水資源的制取和收集成為亟待解決的問題。我國南海諸島屬于典型高鹽高熱濕地區，氣候的顯著特點是空氣濕度較大，可以考慮在空氣中獲得淡水。傳統的淡水收集方法，如雨水收集等，易受到降雨規律等方面制約，難于滿足南海諸島淡水需求。因此，迫切需要尋求一種新型的淡水收集方法和技術。

技術實現要素：

本發明所要解決的技術問題是針對上述現有技術存在的不足，而提供一種簡單易行且能有效從空氣中吸收水分的收集淡水裝置。充分利用了環境資源，節約淡水收集成本，淡水從空氣中的水蒸氣中取得，不受降水因素等的影響。

為解決上述技術問題，本發明采用的技術方案是：

一種高鹽高熱濕地區的淡水收集裝置，其特征在于：包括液滴凝結網，支撐架，以及淡水存儲裝置，所述液滴凝結網設置在所述支撐架上，所述淡水存儲裝置位于所述液滴凝結網下方，所述液滴凝結網采用覆蓋有高發射率光學薄膜的N層（N為大于1的整數）金屬絲搭建成蜘蛛網狀結構，金屬絲上間隔的設置有納米纖維包裹形成的紡錘狀結構。

所述蜘蛛網狀結構包括沿徑向輻射的徑向金屬絲和沿周向間隔布置的環向金屬絲，所述環向金屬絲的形狀為圓形或多邊形。

在所述淡水存儲裝置的上端還設置有一位于所述液滴凝結網下端的呈漏斗狀的積液裝置，積液裝置的內表面為疏水表面。

所述液滴凝結網通過支撐架與積液裝置共軸連接，所述淡水存儲裝置為空心圓柱體，空心圓柱體的頂部配置有淡水接收孔并通過淡水接收孔與積液裝置連接，空心圓柱體的側面配置有閥門開閉出水口。

所述金屬絲由鋁絲和外層鍍構成，其中外鍍層為在8-13微米波段發射率80%以上的高發射率光學薄膜。

所述光學薄膜在固定波段具有高發射率，在其余波段具有高反射率，利于凝結網在夜間溫度容易低于濕空氣露點溫度。

本發明液滴凝結網可根據實際空間的大小布置多層，每層液滴凝結網依據仿生學原理，仿照蜘蛛絲的結構，同心布置金屬絲，以每層液滴凝結網中心為軸心，等距布置同心圓或者同心多邊形。同心圓或者同心多邊形按照材料和具體應用環境選擇，可布置多圈，以凝聚更多的液滴。同時，液滴凝聚網每層結構尺寸略有差別，使得液滴直接掉落淡水收集裝置中，而不破環每層已經凝聚的液滴。金屬絲以鋁作為基底，覆蓋光學薄膜。光學薄膜，摒棄了單層膜輻射效果不顯著的缺點，采用多層膜布置，以得到理想的輻射特性。光學薄膜，可以由多種材料構成，如氧化硅，氧化鎂，三氧化二鋁等等，每層厚度在3-10微米。由金屬絲和光學薄膜組成的選擇性輻射體在8-13微米波段具有高發射率，在其余波段具有高反射率，夜間具有較高的輻射功率，有效降低液滴凝結網的溫度，使其低于濕空氣的露點，凝結空氣中的水蒸氣。金屬絲周?chē)屑{米纖維，仿照蜘蛛絲，納米纖維按照一定間隔包裹成紡錘狀結構，紡錘狀結構在金屬絲高曲率區域附近，形成低曲率區域，由此產生的拉普拉斯壓力在有液滴凝結的情況下引導液滴聚結，使得小液滴迅速凝成大液滴，滴落在積液裝置中，加快液滴收集效率，防止液滴過快蒸發，與此同時，納米纖維提高了液滴凝結網的親水性，更加有利于液滴凝結。

支撐架，以保證整個結構為前提，按照實際需要可布置四個以上。支撐架所用材料與液滴凝結網相同，由光學薄膜覆蓋在鋁絲上制成，支撐液滴凝結網的同時，也起到凝結液滴的作用。

積液裝置呈漏斗狀，內表面做疏水處理，液滴形成并從所述的液滴凝結網上掉落之后，經由淡水接收孔，流入淡水存儲裝置。

淡水存儲裝置為空心圓柱體，側面配置有閥門開閉出水口，收集從淡水接收孔中掉落的液滴，有效防止液滴蒸發。

有益效果

本發明一種高鹽高熱濕地區的淡水收集裝置，根據仿生學原理，仿照蜘蛛絲結構設計了同心結構的液滴凝結網，由覆蓋有高發射率光學薄膜的金屬絲構成的液滴凝結網具有濕度敏感性，夜晚，金屬絲對太空輻射，溫度低于濕空氣的露點，空氣中的水蒸氣凝結在金屬絲上，收集凝結在該液滴凝結網上的液滴，經過后處理程序，即可得到寶貴的淡水資源。用于凝結空氣中的水蒸氣，解決淡水資源缺乏的問題。由于環境中空氣濕度大，水蒸氣來源充足，淡水的收集不受降水因素的影響，能夠有效補充淡水資源。液滴凝結網覆蓋有光學薄膜，能夠提高特定波段的發射率，提高其余波段的反射率，在夜晚有效降低液滴凝結網表面溫度。仿照蜘蛛絲結構，液滴凝結網上按照一定間隔布置了紡錘狀的納米纖維，形成的小液滴沿納米纖維絲運動，聚結成大液滴，加快了液滴的收集效率。滴落的液滴經過疏水表面處理的液滴收集裝置，掉落到液滴存儲裝置中，避免了液滴的蒸發，有效存儲已收集淡水資源。本發明結構簡單，材料容易取得，在有效收集淡水的同時，節約了大量淡水收集成本。

附圖說明

圖1同心網狀結構的淡水收集裝置。

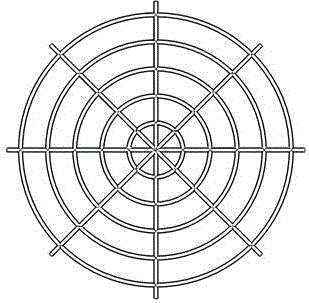

圖2同心圓式液滴凝結網俯視圖。

圖3同心多邊形式液滴凝結網俯視圖。

圖4液滴凝結網中納米纖維細節圖。

圖中，1.液滴凝結網；2.支撐架；3積液裝置；4.淡水存儲裝置。

具體實施方式

下面根據附圖進行更進一步的詳細說明：

圖1為所述的同心網狀結構的淡水收集裝置示意圖，由液滴凝結網1，支撐架2，積液裝置3和淡水存儲裝置4組成。布置同心網狀結構的液滴凝結網1通過支撐架2與積液裝置3共軸連接，積液裝置3呈漏斗狀，其表面為疏水表層，淡水存儲裝置4為空心圓柱體，柱體頂部配置有淡水接受孔，并通過淡水接收孔與積液裝置3連接，柱體側面配置有閥門開閉出水口。

液滴凝結網1以鋁作為基板，外部鍍層由多層高發射率光學薄膜組成。液滴凝結網按照一定的間隔布置紡錘狀納米結構，凝結的液滴從液滴凝結網上掉落在淡水收集裝置底部淡水接收孔中，通過淡水接收孔流入淡水存儲裝置4中儲存起來以免蒸發。由于液滴凝結網借鑒了仿生結構，淡水收集過程更為高效，能夠更好解決淡水資源缺乏的問題。

液滴凝結網可以布置成多種同心形式，圖2為布置成同心圓結構的液滴凝結網俯視圖，圖3為布置成同心多邊形結構的液滴凝結網。

圖4為液滴凝結網的細節結構，液滴凝結網的表面按照一定間隔覆蓋有納米纖維，包裹液滴凝結絲的納米纖維仿照蜘蛛絲，呈紡錘狀，液滴凝結后，紡錘狀的納米纖維能夠驅動液滴凝聚，從而加快液滴收集過程。
