本實用新型涉及一種用于錨桿的錨固段專用連接器，屬于基礎固定建筑物技術領域。

背景技術：
在交通、市政、建筑、水電、礦山工程的基坑、邊坡、隧道和地下管線工程建設中，申請人在使用其申請的申請?zhí)枮镃N201420142843.0,名稱為旋噴注漿一體化鉆頭和錨索的配合結構的中國專利，進行施工中發現問題如下：現有防腐錨桿中的錨索一般采用無粘結鋼絞線，無粘結鋼絞線由鋼絞線和包覆鋼絞線的外皮組成，在實際施工中，為了使得無粘結鋼絞線與錨固頭和承載板固定牢固，必須將無粘結鋼絞線靠近承載板一側去除外皮制成裸露段，因此，實際施工中，申請人發現：只有靠近承載板一側的裸露段鋼絞線與外界接觸。錨桿在旋噴施工時，會損壞或脫落掉未剝除無粘結鋼絞線的外皮，使得鋼絞線直接與混泥土接觸，錨索會被腐蝕，不能解決錨索的防腐問題；同時，錨索張緊時，無粘結鋼絞線的外皮還會被抽離，使得鋼絞線直接與混泥土接觸，也會被腐蝕，也不能解決錨索的防腐問題。另外，當與熱熔可拆芯回收技術結合時，無粘結鋼絞線的外皮內包含用于通電的導線，施工和張拉時也會出現由于側摩擦力的原因，使得套皮組件和鋼絞線組件脫離，導線等被破壞。

技術實現要素：

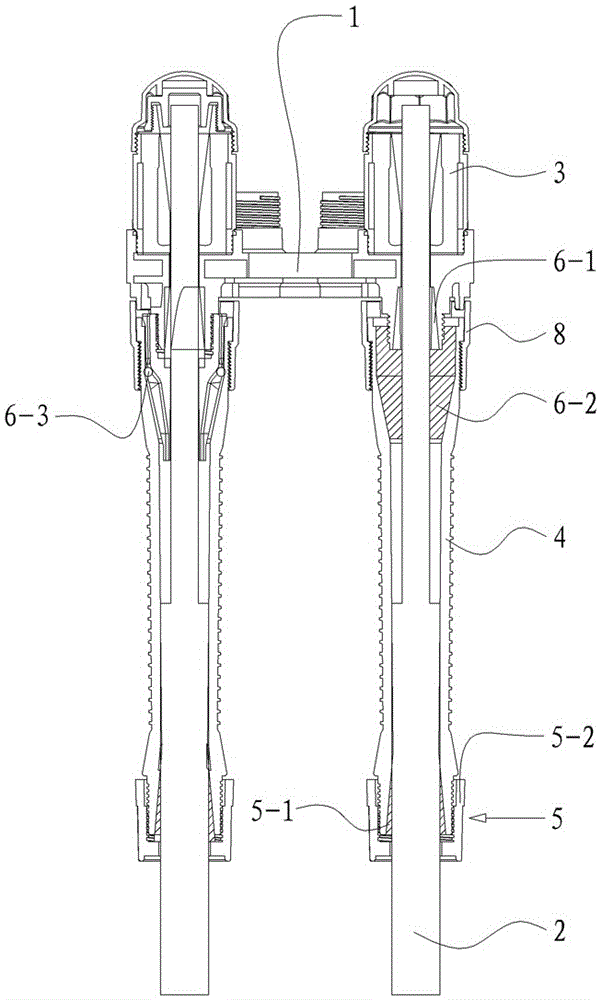

本實用新型要解決的第一個技術問題是，針對現有技術不足，提出一種在錨桿旋噴施工時和錨桿長久使用時保護錨索結構不會被損壞的用于錨桿的錨固段專用連接器。本實用新型要解決的第二個技術問題是，針對現有技術不足，提出一種在錨桿旋噴施工時和錨桿長久使用時無粘結鋼絞線外皮不會脫落的用于錨桿的錨固段專用連接器。本實用新型為解決上述第一個技術問題提出的技術方案是：一種用于錨桿的錨固段專用連接器，所述錨桿的錨固段包括承載板、位于承載板一側的無粘結鋼絞線和位于承載板另一側的錨固頭，所述無粘結鋼絞線靠近承載板一側有去除外皮的裸露段，所述連接器包括套設在無粘結鋼絞線上的套管以及設于所述套管兩端管口的第一組件和第二組件，所述第一組件夾持在所述無粘結鋼絞線外皮上并將所述套管一端管口封閉，所述第二組件固定在所述承載板上并與所述承載板一起將所述套管另一端管口封閉。本實用新型采用上述技術方案的效果是：本實用新型的專用于錨桿的錨固段的連接器，包括套管以及設于套管兩端管口的第一組件和第二組件，第一組件夾持在無粘結鋼絞線外皮上并將套管一端管口封閉，第二組件固定在承載板上并與承載板一起將套管另一端管口封閉，將套管、第一組件、第二組件和承載板相互進行連接作用，共同組成第一封閉系統，有效的將無粘結鋼絞線（錨索）的現有外皮和本實用新型裝置的整體結構連接起來，同時，第一封閉系統有效的阻隔了外側泥漿的進入，保護了內部組件和無粘結鋼絞線靠近承載板一側的去除外皮的裸露段，這樣，在長久使用錨桿時，無粘結鋼絞線不會被腐蝕，能夠廣泛用于邊坡、大壩、道路等永久性結構中。本實用新型為解決上述第二個技術問題提出的技術方案是：所述第一組件包括夾持在所述無粘結鋼絞線外皮上的第一夾片和螺接在套管一端的管外壁上的后加強螺母，所述套管一端的管口內壁形成有錐度，所述第一夾片與套管一端的管口內壁配合，所述后加強螺母制有與第一夾片端面貼合的第一內臺階面。本實用新型采用上述技術方案的效果是：本實用新型的第一組件包括第一夾片和螺接在套管一端的管外壁上的后加強螺母，套管一端的管口內壁形成有錐度，第一夾片與套管一端的管口內壁配合，后加強螺母制有與第一夾片端面貼合的第一內臺階面，這樣，通過后加強螺母螺紋旋進，后加強螺母就可以通過第一內臺階面推進第一夾片與套管一端的管口內壁緊密配合，使得第一夾片完美夾緊在無粘結鋼絞線外皮上，有效的將現有無粘結鋼絞線（錨索）的外皮和本實用新型裝置的整體結構連接起來，使得錨桿向前推進時，避免因?yàn)閭?cè)摩擦力的作用造成無粘結鋼絞線的外皮脫落，可以在錨桿旋噴施工時不會損壞無粘結鋼絞線的外皮。上述技術方案的改進是：所述承載板一側一體制有突出的帶外螺紋的短管，所述短管制有用于裸露段鋼絞線穿過的通孔，所述短管內壁形成有錐度，所述第二組件包括所述短管內設有與短管內壁配合且用于夾持所述裸露段鋼絞線的第二夾片、設于套管內并螺接在所述短管上的中間螺母，所述套管另一端固定在中間螺母上，所述中間螺母制有與第二夾片端面貼合的第二內臺階面。本實用新型采用上述技術方案的效果是：通過將第二夾片設于短管內并與短管內壁配合且用于夾持裸露段鋼絞線，中間螺母設于套管內并螺接在短管上，中間螺母制有與第二夾片端面貼合的第二內臺階面，這樣，通過螺紋旋進中間螺母，就可以通過中間螺母的第二內臺階面推進第二夾片與短管內壁緊密配合，使得第二夾片完美夾緊裸露段鋼絞線。上述技術方案的進一步改進是：所述第二夾片與裸露段的鋼絞線之間還設有襯套，所述襯套外壁形成有與第二夾片相配合的錐度，所述襯套內壁上制有沿鋼絞線長度方向傾斜盤升的條狀凸起，所述條狀凸起嵌臥入所述鋼絞線中的兩條相鄰最外層繩股之間互擰形成的間隙內，所述條狀凸起與所述鋼絞線中的最外層繩股的扭轉角度一致。本實用新型采用上述技術方案的效果是：通過條狀凸起嵌臥入所述鋼絞線中的兩條相鄰最外層繩股之間互擰形成的間隙內，所述條狀凸起與所述鋼絞線中的最外層繩股的扭轉角度一致，與鋼絞線的鋼絲完全密貼，不易滑絲，更好的夾持鋼絞線。上述技術方案的更進一步改進是：所述襯套內壁上制有內螺紋，所述內螺紋與鋼絞線的最外層繩股內的鋼絲的捻向一致，所述內螺紋與鋼絞線的最外層繩股的斜向螺紋相咬合。本實用新型采用上述技術方案的效果是：通過襯套內壁上制有內螺紋，內螺紋與鋼絞線的最外層繩股內的鋼絲的捻向一致，所述內螺紋與鋼絞線的最外層繩股的斜向螺紋相咬合，可以進一步的使襯套內壁與鋼絞線的鋼絲完全密貼，不易滑絲，更好的夾持鋼絞線。上述技術方案的又進一步改進是：所述中間螺母制有一斜坡凸起，套管另一端制有與凸起相卡合的槽口，所述套管另一端處管外壁上螺接有前加強螺母。上述技術方案的再進一步改進是：所述中間螺母外表面上制有一圈用于安放止水環的環槽。本實用新型采用上述技術方案的效果是：通過在中間螺母外表面上制有一圈用于安放止水環的環槽，形成內側封閉的第二封閉系統，外側的泥漿等無法進入套管內部，不會影響內部連接線等結構的性能。上述技術方案的完善之一是：所述套管另一端管口制為朝向套管外張口的錐狀管口，所述中間螺母對應所述錐狀管口制為縮口狀螺母，所述中間螺母外表面和所述錐狀管口緊密貼合。本實用新型采用上述技術方案的效果是：通過將套管另一端管口制為朝向套管外張口的錐狀管口，中間螺母對應所述錐狀管口制為縮口狀螺母，中間螺母外表面和錐狀管口緊密貼合，這樣，中間螺母填充了套管內部的空腔，套管在受到外力沖擊時，由于中間螺母的填充內襯作用，套管的抗沖擊強度顯著增強。同時，中間螺母填充了套管內部的空腔，這樣，套管和中間螺母之間的空隙很小，有效的阻止泥漿等的進入。上述技術方案的完善之二是：所述無粘結鋼絞線外皮內設有導電線。上述技術方案的完善之二的改進是：所述中間螺母外表面上制有用于導電線通過的凹槽。附圖說明下面結合附圖對本實用新型作進一步說明：圖1是本實用新型實施例用于錨桿的錨固段專用連接器的結構示意圖。圖2是圖1的使用狀態圖。圖3是圖1襯套的結構示意圖。圖4是圖1套管的結構示意圖。圖5是圖4的剖視圖。具體實施方式實施例本實施例的用于錨桿的錨固段專用連接器，如圖1和圖2所示，錨桿的錨固段包括承載板1、位于承載板1一側的無粘結鋼絞線2和位于承載板另一側的錨固頭3，無粘結鋼絞線2靠近承載板1一側有去除外皮的裸露段2-1。連接器包括套設在無粘結鋼絞線上的套管4以及設于套管兩端管口的第一組件5和第二組件6。第一組件5夾持在無粘結鋼絞線2外皮上并將套管4一端管口封閉，第二組件6固定在承載板1上并與承載板一起將套管4另一端管口封閉。本實施例的第一組件5包括夾持在無粘結鋼絞線2外皮上的第一夾片5-1和螺接在套管4一端的管外壁上的后加強螺母5-2，套管4一端的管口內壁形成有錐度，第一夾片5-1與套管4一端的管口內壁配合，后加強螺母5-2制有與第一夾片5-1端面貼合的第一內臺階面。本實施例的承載板1一側一體制有突出的帶外螺紋的短管1-1，短管1-1制有用于裸露段鋼絞線穿過的通孔，短管1-1內壁形成有錐度，第二組件6包括短管1-1內設有與短管內壁配合且用于夾持裸露段鋼絞線的第二夾片6-1、設于套管4內并螺接在短管1-1上的中間螺母6-2，套管4另一端固定在中間螺母6-2上，中間螺母6-2制有與第二夾片6-1端面貼合的第二內臺階面。本實施例的無粘結鋼絞線2由包覆外皮的鋼絞線制成，無粘結鋼絞線2的鋼絞線為單股或多股絞合的鋼線。第二夾片6-1與裸露段的鋼絞線之間還設有襯套7。襯套外壁形成有與第二夾片6-1相配合的錐度，襯套7內壁上制有沿鋼絞線長度方向傾斜盤升的條狀凸起7-1，條狀凸起7-1嵌臥入鋼絞線中的兩條相鄰最外層繩股之間互擰形成的間隙內，條狀凸起7-1與鋼絞線中的最外層繩股的扭轉角度一致。如圖3所示，本實施例的襯套7內壁上制有內螺紋（圖中未示出），內螺紋與鋼絞線的最外層繩股內的鋼絲的捻向一致，內螺紋與鋼絞線的最外層繩股的斜向螺紋相咬合。本實施例的套管4另一端管口制為朝向套管外張口的錐狀管口，中間螺母6-2對應錐狀管口制為縮口狀螺母，中間螺母6-2外表面和錐狀管口緊密貼合。如圖4和圖5所示，套管4的固定方式可以是：中間螺母6-2制有一斜坡凸起，套管4另一端制有與凸起相卡合的槽口4-1，套管4另一端處管外壁上螺接有前加強螺母8。套管4可以是圓柱形套管，前加強螺母和后加強螺母5-2均是圓柱形螺母。套管4外表面上制有與其中心線垂直的多圈相互平行的凸起條紋。本實施例的中間螺母6-2外表面上制有一圈用于安放止水環的環槽6-3。本實施例的無粘結鋼絞線2外皮內設有導電線。中間螺母6-2外表面上制有用于導電線通過的凹槽。使用時，如圖2所示，將第一夾片5-1設于套管4一端的管口內，將后加強螺母5-2螺紋旋進，就可以通過后加強螺母5-2的第一內臺階面推進第一夾片5-1與套管4一端的管口內壁緊密配合，使得第一夾片5-1完美夾緊在無粘結鋼絞線外皮上，防止因?yàn)閭?cè)摩擦力的作用造成無粘結鋼絞線的外皮脫落。通過將第二夾片6-1設于短管1-1內，第二夾片6-1夾持裸露段鋼絞線，將中間螺母6-2設于套管4內并螺接在短管1-1上，通過螺紋旋進中間螺母，就可以通過中間螺母6-2的第二內臺階面推進第二夾片6-1與短管1-1內壁緊密配合，使得第二夾片6-1完美夾緊裸露段鋼絞線。通過將第一組件5夾持在無粘結鋼絞線2外皮上并將套管4一端管口封閉，第二組件6固定在承載板1上并與承載板一起將套管4另一端管口封閉，將套管4、第一組件5、第二組件6和承載板1相互進行連接作用，共同組成第一封閉系統，有效的將無粘結鋼絞線（錨索）的現有外皮和本實用新型裝置的整體結構連接起來，同時，第一封閉系統有效的阻隔了外側泥漿的進入，保護了內部組件，特別是無粘結鋼絞線靠近承載板一側的去除外皮的裸露段，這樣，在長久使用錨桿時，無粘結鋼絞線不會被腐蝕。本實用新型不局限于上述實施例。凡采用等同替換形成的技術方案，均落在本實用新型要求的保護范圍。
