本實用新型專利涉及河道整治工程技術領域，為一種用于城市狹窄河道整治的護岸結構形式。

背景技術：

為防洪、排澇、航運、給排水、改善水質及周邊環境、河岸洲灘的合理利用，河道整治一直是國民經濟基礎設施建設中重要的組成部分。城市中河道整治主要以防洪、排澇、改善河道水污染導致的環境問題為主，進一步與生態綠化相結合建設和諧生態城市，讓河流成為城市的風景線。

近年來，由于各級政府高度重視，城市大中型河道整治取得了一定進展和成效，城市主體的防洪、排澇問題得以解決，水質得到了很大的改善。然而，城市中與百姓生活密切相關的小型河道卻存在著諸多問題，尤其是排澇難和水污染。相關單位需要加強對這些星羅密布，流域面積廣的城市狹窄河道進行整治。目前外部大中型河道整治給小型狹窄河道提供了良好的外部環境，但在這些狹窄河道整治過程中，卻存在著很多困難。隨著城市建設日益加快，城市用地愈發緊張，很多城市狹窄河道兩岸設有臨河建筑，沿河市政管線密布，從經濟和安全兩方面綜合考慮，護岸結構大部分采用擋土墻形式，少部分采用板樁形式，由于施工條件限制，城市狹窄河道整治中，上述結構難以有效實施。

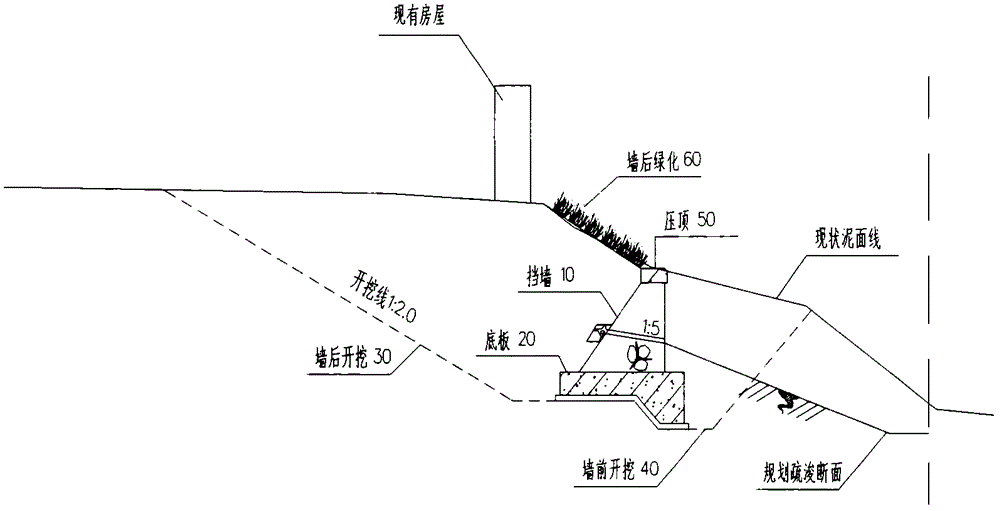

參見圖1，圖中給出的是現有水利工程河道整治采用的擋墻結構形式，包括擋墻墻身10、底板20、墻后開挖30、墻前開挖40、壓頂50、墻后綠化60。擋墻在施工過程中，需要墻后開挖30，而建筑房屋緊鄰規劃河口線，若實施墻后開挖30，則需要增加臨時支護結構，不但費用增加，而且不能保證現有臨時設施的安全使用。圖中給出部分水利工程所采用的板樁墻形式，見圖2，包括鋼筋砼導梁70、預應力鋼筋砼方樁80、擋土板90、擋土板91、擋土板92、擋土板93、墻后綠化61。雖然板樁墻解決了城市狹窄河道墻后無法放坡開挖的問題，但也存在著諸多弊端，如板樁80與擋土板90、91、92、93之間無法緊密貼合；擋土板90、91、92、93之間存在縫隙。漏土問題嚴重。壓頂50和鋼筋砼導梁70都將墻后綠化與河道隔離，突兀的砼頂既影響了景觀效果，又破壞了生態連接。

為此，申請人進行了有益的探索和嘗試，找到了解決上述問題的辦法，下面將要介紹的實用新型便是在這種背景下產生的。

技術實現要素：

本實用新型所解決的技術問題：針對現有城市狹窄河道整治，河道兩側征地困難，無法放坡開挖的情況下，提供一種簡單易行，投資較小，而效益較高，可得到顯著的性價比護岸結構形式，即一種城市狹窄河道整治護岸結構。

本實用新型所解決的技術問題可以采用以下技術方案來實現(如圖3、4)：工字型方樁12、13之間插入擋土板51，工字型方樁12、13的凹槽作為導軌，有效的固定了擋土板51的位置，兩根樁之間的擋土板51為一塊整板，擋土效果更佳，也解決漏土問題。工字型方樁12、13與擋土板51結合處(即擋土板后側如圖4)打入臨時鋼管41、42，鋼管內經過高壓水沖孔后填入袋裝砂后再拔出鋼管，由于墻后土壓力作用，袋裝砂緊貼擋土板，可封閉擋土板51的板間空隙，可有效解決墻后漏土和排水問題。另外工字型方樁11的壓頂增加矮墻成為U型槽，槽內填土兼作花槽21(如圖3)，花槽21后側預埋PVC管31，使得花槽21中土與墻后側回填土溝通，綠化植株根系可植入墻后大土體中，可降低植物養護成本和難度，解決了砼頂破壞景觀生態的問題。為了植物生長良好，墻后可預先回填營養土61。

本實用新型的有益效果在于：擋墻結構形式不適用于城市狹窄河道整治，而現有板樁墻結構，擋土板與樁結合不緊密，在施工過程中，板的位置不能確定，板與板之間縫隙較大，漏土現象嚴重。本實用新型(如圖3、4)一方面可增加方樁的抗彎強度和剛度，另一方面又可利用工字型方樁11的凹槽作為導軌，確定擋土板位置，還將擋土板作為整板，再利用袋裝砂41、42有效填堵板間的空隙，解決墻后漏土和排水問題。另外壓頂兼作花槽21，不僅可提高方樁的縱向整體剛度，又可作景觀綠化，花槽21內土與墻后回填土62溝通，可使得綠化植株根系扎根于大土體從而減少養護難度和費用，解決了景觀生態問題。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是現有擋墻結構圖。

圖2是現有板樁墻結構圖。

圖3是本實用新型的工字型方樁板墻結構立面圖。

圖4是本實用新型的工字型方樁板墻平面布置圖。

具體實施方式

為了使本實用新型實現的技術手段、創作特征、達成的目的與功效易于明白了解，下面結合具體圖示，進一步闡述本實用新型。

參見圖3，圖中給出的是工字型方樁板墻結構立面圖。參見圖4，圖中給出的是本實用新型的工字型方樁板墻平面布置圖。

本實用新型可應用于城市狹窄河道整治護岸工程，由普通技術人員根據工程實際情況，確定預制工字型方樁11的長度；可根據需要設計工字樁凹槽長度，凹槽內壓入擋土板51，要求板從上到下為整板，沿工字型方樁凹槽打入；工字型方樁11和擋土板51可采用靜壓打樁也可采用錘擊打樁；可將工字型方樁11和擋土板51底部做成楔形或錐體，方便施工；施工時可在擋土板51板縫后側打入臨時鋼管41，鋼管41內高壓水沖孔后填入袋裝砂，再拔出鋼管41，袋裝砂受墻后土壓力作用可緊貼擋土板51表面，從而填堵?lián)跬涟?1之間縫隙，以解決墻后排水及漏土問題；可在工字型方樁11上設置花槽21代替普通壓頂，花槽21與墻后回填土61之間預埋PVC管31，起到溝通花槽21與墻后回填土61的作用，降低養護難度，減少養護費用，解決景觀生態問題。

以上顯示和描述了本實用新型的基本原理和主要特征，以及本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
