本實用新型涉及設備排污組件。

背景技術：

現在許多的設備均需要排出污物(比如衛生間的坐便器)，在集污時，一般在排污管的下端套裝集污袋，利用集污袋裝滿污物后，工作人員便取下集污袋送至污物存放或者處理場所。

然而，由于污物在集污袋內部發酵之后會產生氣體，導致集污袋膨脹，而且集污袋內部的氣體也會產生向上的氣壓，導致排污管內部的污物難以掉落至集污袋內部；在設計排氣方式時，由于污物多數含有水分，不能直接在集污袋上直接打孔，這樣會導致集污袋泄露，而且，若直接在排污管上開孔，同樣會造成污物泄露。

技術實現要素：

為了克服現有技術的不足，本實用新型的目的在于提供一種設備排污組件，可有效排出集污袋內部的空氣，又不會導致污物泄露。

本實用新型的目的采用以下技術方案實現：

設備排污組件，包括：

排污管，包括用于排放污物的內管和圍設在內管外側的外管，內管和外管之間圍成間隔空間，該外管的一側設有排氣管，排氣管的一端連通間隔空間、另一端連通大氣；

可拆卸地安裝排污管下端的集污袋連接件，該集污袋連接件的中 部形成通孔，內管的下端插裝在所述通孔中，并且內管的外側壁與通孔的外側壁之間形成通氣間隙，所述通孔和通氣間隙的上端均與內管的內部連通；

集污袋，固接在集污袋連接件的下端，集污袋的內部分別與通孔的下端和通氣間隙的下端連通。

優選地，內管的底端位于外管的底端的上方。

優選地，外管的外側壁凸設有卡位部，該集污袋連接件的上端設有環形的插裝槽；插裝槽圍設在通孔的外側，插裝槽的外側壁上設有用于卡裝卡位部的條形槽，插裝槽的外側壁頂端設有用于供卡位部進入插裝槽的卡入口，卡入口的下端連接于條形槽一側的上端；所述內管的下端插裝于通孔中，所述外管插裝在插裝槽中。

優選地，該集污袋連接件包括連接座，連接座的內側設有內環壁，該內環壁圍成所述通孔，連接座的上端設有外環壁，外環壁與內環壁之間圍成所述插裝槽，該條形孔和卡入口設于所述外環壁上。

優選地，內環壁的頂端位于外環壁頂端的下方。

優選地，插裝槽的底部與外管的下端之間還夾設有密封圈。

相比現有技術，本實用新型的有益效果在于：本實用新型排污管的內管和外管之間圍成間隔空間，集污袋連接件的通孔連通集污袋和通氣間隙，內管與通孔之間形成通氣間隙，集污袋內部的氣體經過通氣間隙和間隔空間后，從排氣管排出，這樣便無需將集污袋開孔，也無需將用于排污的內管連通大氣，避免了污物泄露，而且可以對集污袋內部的氣體進行排放，防止污物在發酵后產生的氣體使集污袋膨 脹，而且也可防止集污袋內的氣體向上頂壓從而阻止污物的下落。

附圖說明

圖1為本實用新型設備排污組件的立體示意圖；

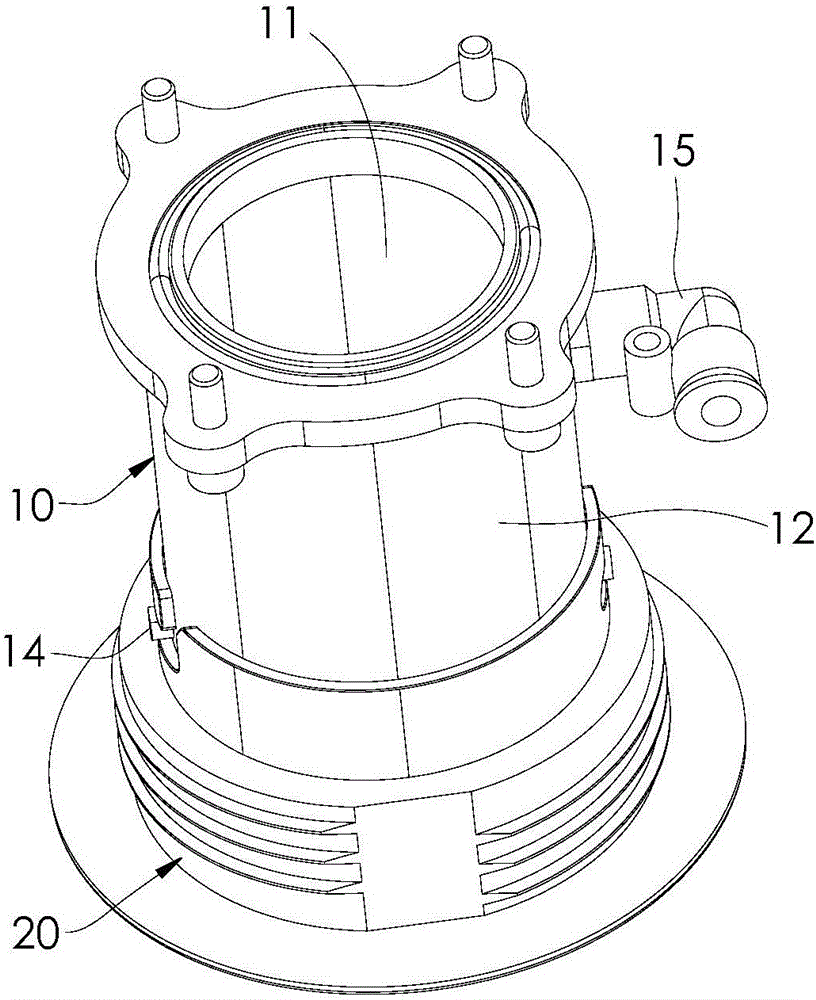

圖2為本實用新型排污管和集污袋連接件的立體示意圖；

圖3為本實用新型集污袋連接件的立體示意圖；

圖4為本實用新型排污管的剖面示意圖；

圖中：10、排污管；11、內管；12、外管；13、間隔空間；14、卡位部；15、排氣管；20、集污袋連接件；21、連接座；22、內環壁；221、通孔；23、外環壁；231、條形孔；232、卡入口；24、插裝槽；30、集污袋。

具體實施方式

下面，結合附圖以及具體實施方式，對本實用新型做進一步描述：

如圖1至圖4所示，本實用新型設備排污組件，包括排污管10、集污袋連接件20和集污袋30。排污管10包括用于排放污物的內管11和圍設在內管11外側的外管12，內管11和外管12之間圍成間隔空間13，該外管12的一側設有排氣管15，排氣管15的一端連通間隔空間13、另一端連通大氣；集污袋連接件20可拆卸地安裝排污管10下端，該集污袋連接件20的中部形成通孔221，內管11的下端插裝在所述通孔221中，并且內管11的外側壁與通孔221的外側壁之 間形成通氣間隙，所述通孔221與通氣間隙均與內管11的內部連通；集污袋30固接在集污袋連接件20的下端，集污袋30的內部與通孔221的下端連通。

本實用新型排污管10的內管11和外管12之間圍成間隔空間13，集污袋連接件20的通孔221連通集污袋30和通氣間隙，內管11與通孔221之間形成通氣間隙，集污袋30內部的氣體經過通氣間隙和間隔空間13后，從排氣管15排出，這樣便無需將集污袋30開孔，也無需將用于排污的內管11連通大氣，避免了污物泄露，而且可以對集污袋30內部的氣體進行排放，防止污物在發酵后產生的氣體使集污袋30膨脹，而且也可防止集污袋30內的氣體向上頂壓從而阻止污物的下落。

優選地，內管11的底端位于外管12的底端的上方，也就是說，內管11的底端位于外管12的內部，這樣，工作人員在安裝和拆卸集污袋連接件20時，不容易與內管11的內側和底端接觸，因此不容易被污物污染。

作為一種可拆卸的安裝方式，可以在外管12的外側壁凸設有卡位部14，該集污袋連接件20的上端設有環形的插裝槽24，插裝槽24圍設在通孔221的外側，插裝槽24的外側壁上設有用于卡裝卡位部14的條形槽，插裝槽24的外側壁頂端設有用于供卡位部14進入插裝槽24的卡入口232，卡入口232的下端連接于條形槽一側的上端，所述內管11的下端插裝于通孔221中，所述外管12插裝在插裝槽24中。在使用時，將集污帶固接在集污袋連接件20的下端，并將 集污袋連接件20的卡入口232對準該卡位部14，插裝槽24對準外管12的下端，將卡位部14卡入條形槽后，將集污袋連接件20轉動一定角度，使卡位部14卡接在條形槽中，這樣，外管12的下端便插裝在插裝槽24中，內管11插裝在通孔221中，污物便可通過排污管10的內管11和集污袋連接件20的通孔221落入集污袋30中；需要拆卸時，將集污袋連接件20反轉后便可取下，這樣安裝和拆卸較為方便。

優選地，該集污袋連接件20包括連接座21，連接座21的內側設有內環壁22，該內環壁22圍成所述通孔221，連接座21的上端設有外環壁23，外環壁23與內環壁22之間圍成所述插裝槽24，該條形孔231和卡入口232設于所述外環壁23上。

優選地，內環壁22的頂端位于外環壁23頂端的下方。這樣與內管11配合的內環壁22便位于外環壁23的內部，不容易被觸碰到，進一步防止污染。

優選地，插裝槽24的底部與外管12的下端之間還夾設有密封圈。

對本領域的技術人員來說，可根據以上描述的技術方案以及構思，做出其它各種相應的改變以及形變，而所有的這些改變以及形變都應該屬于本實用新型權利要求的保護范圍之內。
