本實用新型涉及一種探測裝置，具體是一種地質土壤探測裝置。

背景技術：

現在的地質土壤溫度計都靠人工來使用，因為土壤溫度計的探針需要保持干凈，在探測時需要插入土壤的一定深度來測量溫度，使工作人員需要定時的操作，當人手不足時，人工的測量方法就顯示了其不足之處。

技術實現要素：

本實用新型的目的在于提供一種地質土壤探測裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種地質土壤探測裝置，包括支撐固定裝置、轉動裝置和溫度探測裝置；所述支撐固定裝置設置在地面上，包括橫板和斜支架；所述斜支架設置有兩個，焊接在橫板下方；所述轉動裝置設置在橫板上，包括傳動箱、傳動箱支撐架、轉動軸、電機、傳動軸、第一傳動齒輪和第二傳動齒輪；所述傳動箱支撐架設置有兩根，焊接在橫板上；所述傳動箱焊接在兩根傳動箱支撐架上；所述電機固定設置在傳動箱內部上方；所述傳動軸固定設置在電機上；所述第一傳動齒輪固定設置在傳動軸上；所述轉動軸一端固定設置在電子伸縮桿上方，另一端設置在傳動箱內部；所述第二傳動齒輪固定設置在傳動軸上；所述溫度探測裝置包括電子伸縮桿、軸承、電子溫度顯示屏、溫度測試箱體、圓盤、加強筋、擋塊、探針、通孔、溫度計測試筆和海綿；所述溫度測試箱體焊接設置在橫板下方；所述軸承固定設置在橫板上；所述電子伸縮桿一端設置在橫板上方，另一端通過軸承設置在溫度測試箱體內部；所述圓盤固定設置在電子伸縮桿下端；所述探針固定設置在圓盤左側；所述溫度計測試筆固定設置在圓盤右側；所述海綿設置在溫度測試箱體底部；所述擋塊焊接設置在溫度測試箱體下方兩側，海綿的正上方；所述通孔設置在溫度測試箱體的下方；所述加強筋有兩根，一端焊接在溫度測試箱體上，另一端設置在斜支架；所述電子溫度顯示屏設置在橫板上。

作為本實用新型進一步的方案：所述第二傳動齒輪與第一傳動齒輪相互嚙合。

作為本實用新型進一步的方案：所述軸承的內徑大于電子伸縮桿最大外徑，采用鍵固定連接。

作為本實用新型再進一步的方案：所述電子溫度顯示屏通過導線與溫度計測試筆連接。

與現有技術相比，本實用新型的有益效果是：

本實用新型裝置通過電子伸縮桿伸長將探針扎進土中，在地面上打一個孔，電子伸縮桿縮回，探針拔出土壤，海綿能夠除去探針上的土壤；通過電機帶動轉動軸旋轉，進而帶動電子伸縮桿旋轉，將溫度計測試筆插入探針打的孔中，測量土壤的溫度，顯示在電子溫度顯示屏上；同時減少了工作人員的操作時間和人手不足的問題。

附圖說明

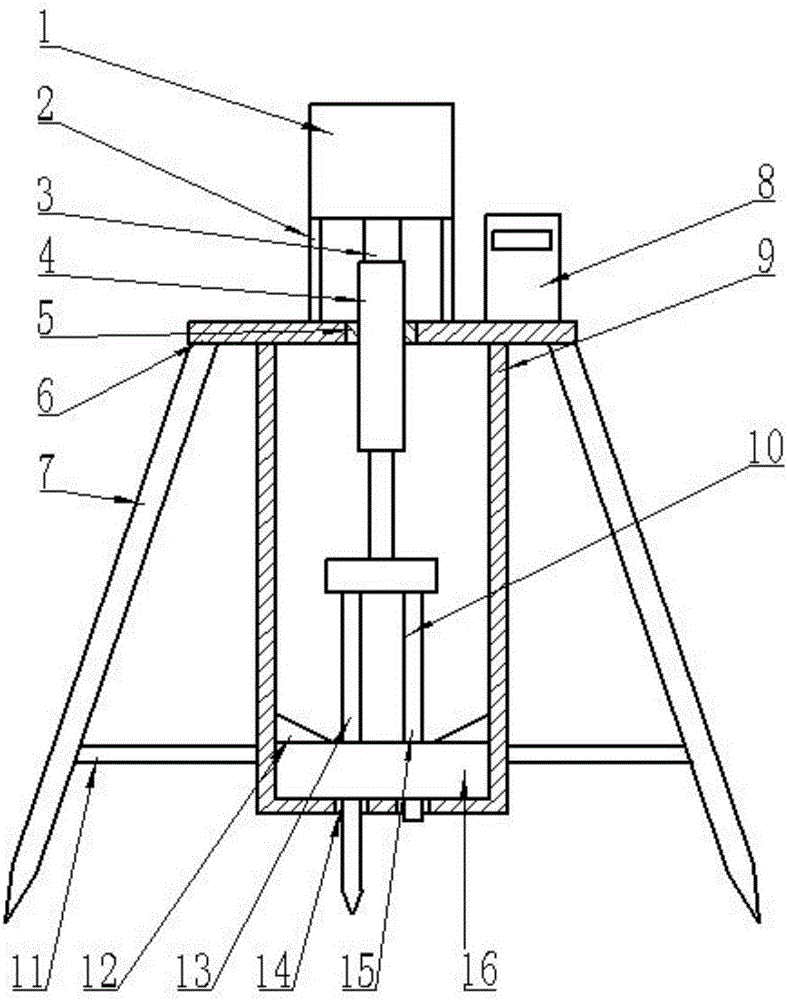

圖1為地質土壤探測裝置的結構示意圖。

圖2為地質土壤探測裝置中轉動箱的結構示意圖。

圖中：1-傳動箱，2-傳動箱支撐架，3-轉動軸，4-電子伸縮桿，5-軸承，6-橫板，7-斜支架，8-電子溫度顯示屏，9-溫度測試箱體，10-圓盤，11-加強筋，12-擋塊，13-探針，14-通孔，15-溫度計測試筆，16-海綿，17-電機，18-傳動軸，19-第一傳動齒輪，20-第二傳動齒輪。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-2，一種地質土壤探測裝置，包括支撐固定裝置、轉動裝置和溫度探測裝置；所述支撐固定裝置設置在地面上，包括橫板6和斜支架7；所述斜支架7設置有兩個，焊接在橫板6下方，具有支撐和固定整個裝置的作用；所述轉動裝置設置在橫板6上，包括傳動箱1、傳動箱支撐架2、轉動軸3、電機17、傳動軸18、第一傳動齒輪19和第二傳動齒輪20；所述傳動箱支撐架2設置有兩根，焊接在橫板6上，具有支撐傳動箱1的作用；所述傳動箱1焊接在兩根傳動箱支撐架2上；所述電機17固定設置在傳動箱1內部上方；所述傳動軸18固定設置在電機17上；所述第一傳動齒輪19固定設置在傳動軸18上；所述轉動軸3一端固定設置在電子伸縮桿上方，另一端設置在傳動箱1內部；所述第二傳動齒輪20固定設置在傳動軸18上，第二傳動齒輪20與第一傳動齒輪19相互嚙合；所述溫度探測裝置包括電子伸縮桿4、軸承5、電子溫度顯示屏8、溫度測試箱體9、圓盤10、加強筋11、擋塊12、探針13、通孔14、溫度計測試筆15和海綿16；所述溫度測試箱體9焊接設置在橫板6下方；所述軸承5固定設置在橫板6上；所述電子伸縮桿4一端設置在橫板6上方，另一端通過軸承5設置在溫度測試箱體9內部，軸承5的內徑大于電子伸縮桿4最大外徑，采用鍵固定連接，電子伸縮桿4能夠伸縮；所述圓盤10固定設置在電子伸縮桿4下端；所述探針13固定設置在圓盤10左側；所述溫度計測試筆15固定設置在圓盤10右側；所述海綿16設置在溫度測試箱體9底部；所述擋塊12焊接設置在溫度測試箱體9下方兩側，海綿16的正上方，具有固定海綿16的作用；所述通孔14設置在溫度測試箱體9的下方；所述加強筋11有兩根，一端焊接在溫度測試箱體9上，另一端設置在斜支架7，具有加強裝置穩定性的作用；所述電子溫度顯示屏8設置在橫板6上，通過導線與溫度計測試筆15連接，顯示測量的地質土壤溫度；電子伸縮桿4伸長將探針13扎進土中，在地面上打一個孔，電子伸縮桿4縮回，探針13拔出土壤，海綿16能夠除去探針13上的土壤；通過電機17帶動轉動軸3旋轉，進而帶動電子伸縮桿4旋轉，將溫度計測試筆15插入探針13打的孔中，測量土壤的溫度，顯示在電子溫度顯示屏8上。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下做出各種變化。
