本實用新型屬于坐便器領域，具體涉及一種便攜式多功能坐便器。

背景技術：

國內外具有發展?jié)摿Φ碾妱邮捷o助座便器結構進行研究設計。由于現在人口老齡化越來越嚴重，很多老人行動不便，生活自理能力較差，況且很多老人的子女都忙于工作而沒有時間在老人身傍照顧老人，使得老人的飲食起居已成為社會性的問題。國內的坐便器輔助裝置產品較少，主要集中在增加扶手，依靠使用者自身力量幫助使用者站立起來。例如在狹窄的衛生間墻壁上安裝鋼管扶手，而針對老年多病的人在坐便器上坐久，站起時會出現難于站立起來，增加了手或者腿的受力負荷，并且很費力氣。在醫院中，由于患者下床困難或活動不便，給患者如廁帶來不便。

技術實現要素：

本實用新型的目的在于克服上述不足，提供一種便攜式多功能坐便器，能夠便于老年人和病人使用。

為了達到上述目的，本實用新型包括通過盒體和坐墊板組成的環形密閉箱體，箱體內設置有水箱和鼓風機，箱體的內表面上開設有出水口和若干出風口，水箱通過水泵連接出水口，盒體底部設置有能夠拆卸的接便盒，殼體外側開設有用于給水箱充水的單向閥，坐墊板上設置有用于控制鼓風機和水泵的開關。

所述坐墊板上鉸接有蓋板。

所述出風口均布在密閉箱體內表面上。

所述鼓風機采用暖風機。

所述鼓風機外設置有擋水板。

所述水箱和鼓風機分別設置在密閉箱體內的左右兩側。

所述出水口上連接有能夠調節方向的出水管路。

所述接便盒的兩側設置有把手。

所述盒體的背部開設有進風口。

與現有技術相比，本實用新型在密閉箱體內設置水箱和鼓風機，在放水清洗后通過鼓風機吹干，使用至不必彎腰清潔，提高了本裝置的便利性，盒體底部設置有能夠拆卸的接便盒，能夠使本裝置在任何地點使用，放在地上、椅子上或床上均可使用，使用結束后只用清洗接便盒即可，方便衛生。

進一步的，本實用新型坐墊板上鉸接有蓋板，在不使用時能夠異味散出。

進一步的，本實用新型的鼓風機采用暖風機，能夠吹出熱風風干，并加熱坐墊板和水箱中的水，提高了舒適性。

進一步的，本實用新型的鼓風機外設置有擋水板，在水箱漏水時，能夠防止鼓風機進水漏電，提高了本裝置的安全性。

進一步的，本實用新型的接便盒的兩側設置有把手，便于使用者拿起接便盒，或同時端起接便盒和盒體。

附圖說明

圖1為本實用新型的結構示意圖；

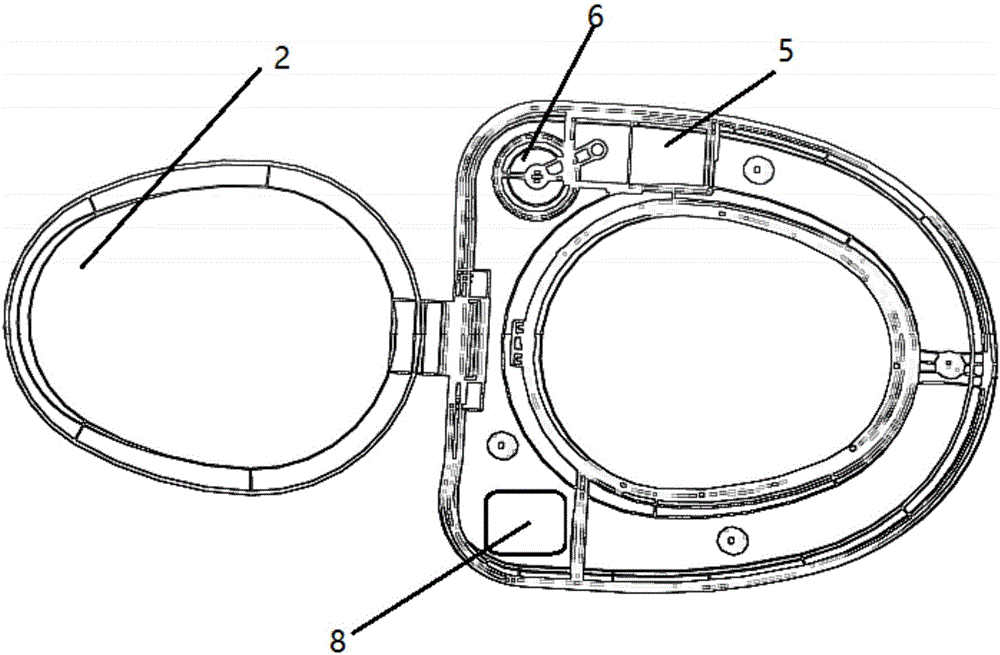

圖2為本實用新型的俯視圖；

圖3為本實用新型的底部示意圖；

其中，1、坐墊板；2、蓋板；3、盒體；4、出水口；5、水箱；6、水泵；7、出風口；8、鼓風機；9、開關；10、接便盒；11、把手。

具體實施方式

下面結合附圖的本實用新型做進一步說明。

參見圖1，本實用新型包括通過盒體3和坐墊板1組成的環形密閉箱體，箱體內設置有水箱5和鼓風機8，箱體的內表面上開設有出水口4和若干出風口7，水箱5通過水泵6連接出水口4，盒體3底部設置有能夠拆卸的接便盒10，殼體3外側開設有用于給水箱5充水的單向閥，坐墊板1上設置有用于控制鼓風機和水泵6的開關9，坐墊板1上鉸接有蓋板2，鼓風機8外設置有擋水板，出水口4上連接有能夠調節方向的出水管路，接便盒10的兩側設置有把手11，盒體3的背部開設有進風口12。

優選對，出風口7均布在密閉箱體內表面上，鼓風機8采用暖風機，水箱5和鼓風機8分別設置在密閉箱體內的左右兩側。

在坐便器上使用時，卸掉本裝置的接便盒10，并將盒體3放在坐便器上，使用完畢后，通過開關9控制水泵6抽取水箱5中的水從出水口4中噴出，同時鼓風機8開始工作，從出風口7吹出熱風。

在床上或椅子上使用時，安裝上接便盒10，使用結束時，通過開關9控制沖洗與烘干后，抓住把手11使接便盒10與盒體3分離，對接便盒10進行清潔。
