本實用新型涉及衛浴設施領域，尤其涉及一種自動清潔馬桶蓋。

背景技術：

肛門清洗和女性清洗時大多是在后方有一支或二支伸縮噴桿來完成肛門和女性生殖器的清洗，但這樣會對自身無發的消毒的噴桿來說是會產品交叉感染的，為杜絕這種交叉感染，在座圈前方加一前清洗的婦洗器，可噴射帶有空氣的溫水，因為水是從上往下噴出射下來的，一改以往水是從下而上的噴射，射到皮膚上反彈到噴桿上污到噴嘴，使用者有機會，被傳到各種的病菌。

肛門清洗一般只提供自水管網常溫和自設的溫水清洗，但這只能滿足一部分人的需要，如果遇上有痔瘡的便血患者，就麻煩了因為在溫水的清洗下血管會擴張，會增加出血，但可以用低于12度的冷水清洗，可以收縮血管，達到減小出血或止血的作用，但自來水會受季節的應響，例好夏季暴曬管道，水溫會上升到60度以上，這樣普通的智能馬桶是無發做到恒定的溫度的，患者在使用時會非常不方便。

技術實現要素：

本實用新型提出一種自動清潔馬桶蓋，解決了現有技術中的問題。

本實用新型的技術方案是這樣實現的：

自動清潔馬桶蓋，包括馬桶蓋和馬桶圈，所述馬桶蓋設置在馬桶圈上，還包括設于馬桶蓋后部的清潔裝置，設于馬桶圈前部的婦洗器和聯通所述清潔裝置和婦洗器的前置水管，所述婦洗器內部設有可噴出溫水的噴嘴，所述噴嘴通過電機轉軸系統帶動完成上下左右四個方向的轉動；所述清潔裝置內設有可噴出冷水和溫水的噴桿；所述自動清潔馬桶蓋通過內部控制電路及MCU控制。

作為本實用新型的優選方案，外部水通過一自來水三通進入所述清潔裝置內的冷水流路和溫水流路，所述清潔裝置內設有一噴桿，所述冷水流路與溫水流路通過一分水閥匯合共同連通所述噴桿，通過控制電路控制噴桿噴出冷水或溫水，所述噴桿上設有自潔裝置，清潔裝置內還設有發熱風機。

作為本實用新型的優選方案，所述冷水流路包括第一電磁閥和制冷水箱，所述自來水三通一支路連通制冷水箱，所述制冷水箱與所述自來水三通之間設有第一電磁閥，所述制冷水箱另一端連接所述第一分水閥。

作為本實用新型的優選方案，所述制冷水箱內設有電子冰膽，所述制冷水箱上部設有幫電子冰膽上的制冷片散熱的風扇。

作為本實用新型的優選方案，所述溫水流路包括第二電磁閥和制熱水箱，所述自來水三通一支路連通制熱水箱，所述制熱水箱與所述自來水三通之間設有第二電磁閥，所述制熱水箱另一端連接一三通管。

作為本實用新型的優選方案，所述制熱水箱內部和/或外部設置有加熱器，所述加熱器通過控制電路控制。

作為本實用新型的優選方案，所述三通管分出兩條支路，一條通過第一分水閥連通所述噴桿；另一條為前置水管。

作為本實用新型的優選方案，所述前置水管另一端連接第二分水閥，所述第二分水閥控制所述前置水管內的溫水流向噴嘴或自潔管道，所述第二分水閥通過分水閥電機控制。

作為本實用新型的優選方案，所述電機轉軸系統包括一連接支架，所述噴嘴通過鉸鏈設于所述連接支架前部，所述連接支架中部設有水平放置的水平轉桿和豎直放置的豎直轉桿，所述水平轉桿與所述豎直轉桿皆通過固定零件與所述噴嘴連接固定，在轉桿轉動的情況下帶動噴嘴轉動，所述水平轉桿一端設有帶動其轉動的水平電機；所述豎直轉桿一端設有帶動其轉動的豎直電機。

有益效果

自動清潔馬桶蓋，包括馬桶蓋和馬桶圈，所述馬桶蓋設置在馬桶圈上，還包括設于馬桶蓋后部的清潔裝置，設于馬桶圈前部的婦洗器和聯通所述清潔裝置和婦洗器的前置水管，所述婦洗器內部設有可噴出溫水的噴嘴，所述噴嘴通過電機轉軸系統帶動完成上下左右四個方向的轉動；所述清潔裝置內設有可噴出冷水和溫水的噴桿；所述自動清潔馬桶蓋通過內部控制電路及MCU控制。

本產品通過電子制冷的儲水方式來控制水溫，低水溫有利于患處血管的收縮，來達到止血的效果。前婦洗是通過手柄，用手動的方式，用戶可隨意控制噴射器上下和左右的擺動來完清潔動作。其中溫水的溫度為38-42度。

本實用新型還加入了前婦洗器裝置，可以專門對應女性使用者的使用，其本身具有自潔功能，保持裝置的清潔狀態，使使用者有更多的功能選擇，通過控制裝置操控，簡單方便。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型的內部清潔系統的立體示意圖；

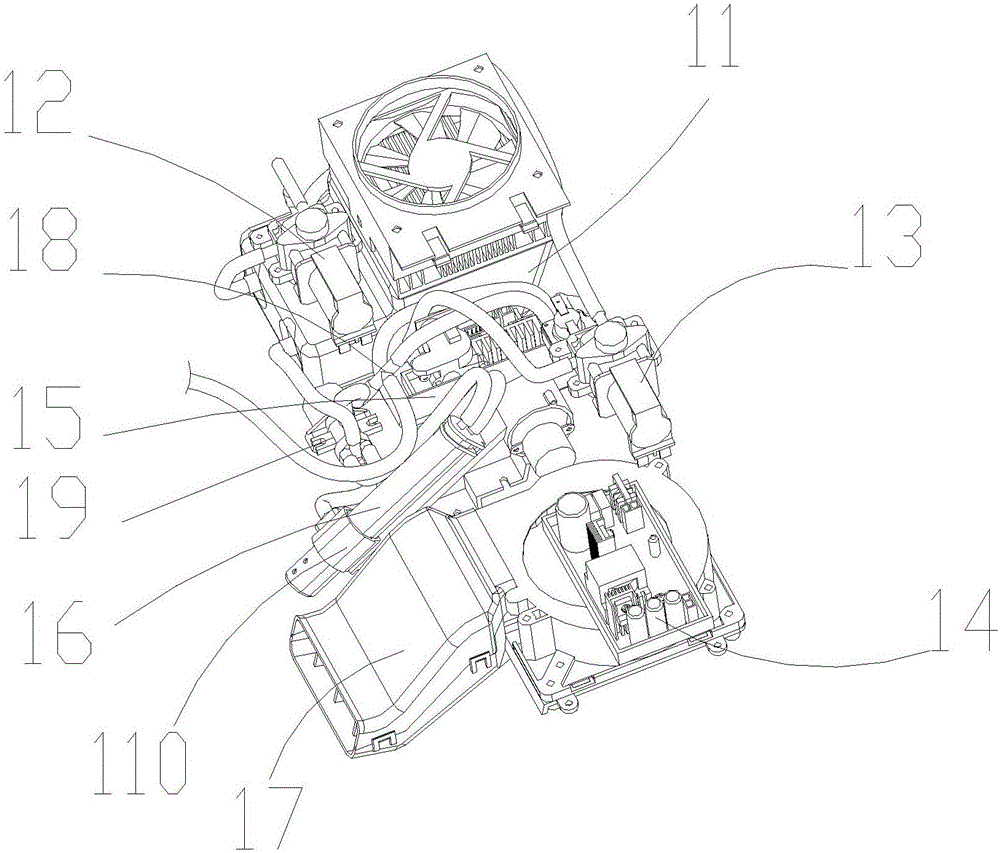

圖2為圖1所示本實用新型清潔裝置結構示意圖；

圖3為本實用新型婦洗器結構示意圖。

清潔裝置1，制冷水箱11，第一電磁閥12，第二電磁閥13，控制電路14，制熱水箱15，噴桿16，發熱風機17，三通管18，分水閥19，自潔裝置110，前置水管2，婦洗器3，分水閥電機31，連接支架32，分水閥33，自潔管道34，噴嘴35，水平電機36，豎直電機37，水平轉桿38。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1-3所示自動清潔馬桶蓋，包括馬桶蓋和馬桶圈，馬桶蓋設置在馬桶圈上，還包括設于馬桶蓋后部的清潔裝置1，設于馬桶圈前部的婦洗器3和聯通清潔裝置1和婦洗器3的前置水管2，婦洗器3內部設有可噴出溫水的噴嘴35，噴嘴通過電機轉軸系統帶動完成上下左右四個方向的轉動；清潔裝置1內設有可噴出冷水和溫水的噴桿16；自動清潔馬桶蓋通過內部控制電路14及MCU控制。

外部水通過一自來水三通進入清潔裝置1內的冷水流路和溫水流路，清潔裝置內設有一噴桿16，冷水流路與溫水流路通過一分水閥19匯合共同連通噴桿16，通過控制電路14控制噴桿16噴出冷水或溫水，噴桿16上設有自潔裝置110，清潔裝置1內還設有發熱風機17。

冷水流路包括第一電磁閥12和制冷水箱11，自來水三通一支路連通制冷水箱11，制冷水箱11與自來水三通之間設有第一電磁閥12，制冷水箱11另一端連接所述第一分水閥19。

制冷水箱11內設有電子冰膽，制冷水箱11上部設有幫電子冰膽上的制冷片散熱的風扇。

溫水流路包括第二電磁閥13和制熱水箱15，自來水三通一支路連通制熱水箱，制熱水箱與自來水三通之間設有第二電磁閥13，制熱水箱另一端連接一三通管18。

制熱水箱15內部和/或外部設置有加熱器，加熱器通過控制電路14控制。

三通管18分出兩條支路，一條通過第一分水閥19連通噴桿16；另一條為前置水管。

前置水管另一端連接第二分水閥，第二分水閥控制前置水管內的溫水流向噴嘴或自潔管道，第二分水閥通過分水閥電機控制。

電機轉軸系統包括一連接支架32，噴嘴35通過鉸鏈設于連接支架32前部，連接支架32中部設有水平放置的水平轉桿38和豎直放置的豎直轉桿，水平轉桿38與豎直轉桿皆通過固定零件與噴嘴35連接固定，在轉桿轉動的情況下帶動噴嘴35轉動，水平轉桿38一端設有帶動其轉動的水平電機36；豎直轉桿一端設有帶動其轉動的豎直電機37。噴桿上設有冷水口和溫水口，冷水口的水溫在5-15度，溫水口的水溫在38-42度。本產品通過電子制冷的儲水方式來控制水溫，低水溫有利于患處血管的收縮，來達到止血的效果。

實施例1

如上述中的自動清潔馬桶蓋，前置水管2另一端連接一溫水三通管，溫水三通管分出兩條支路，一條為連通噴嘴35的噴嘴管，另一條為對應噴嘴35放置并對其進行清洗的自潔管道34。

溫水三通管分出的兩條支路由第二分水閥33控制開關，所述第二分水閥通過分水閥電機31控制。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
