本實用新型涉及給水器技術領域，具體為一種給水穩壓器。

背景技術：

穩壓給水設備是系統平時維持壓力的水泵。對系統起著監護作用和使系統具有自動控制的功能。穩壓泵的壓力可根據系統壓力而確定.一般穩壓泵的壓力可根據系統壓力而確定，一般穩壓泵的壓力比主泵高0.1Mpa—0.2Mpa.或者穩壓泵壓力為主泵的1.1倍—1.2倍，現有的給水穩壓設備穩壓效果一般，會出現一定的波動，保護方面也存在缺陷。

技術實現要素：

為解決上述背景技術中提出的技術問題，本實用新型提供一種給水穩壓器。

本實用新型解決其技術問題所采用的技術方案是：一種給水穩壓器，包括給水器主體，所述給水器主體的頂端設有保護蓋和通氣斷水閥，所述保護蓋的頂端安裝有進水口，所述通氣斷水閥的頂端設有空氣濾清器，所述給水器主體的側面設有壓力測試表、負壓消除器和無負壓調節器，所述給水器主體的內部設有罐體，所述罐體的側面設有壓力傳感器和限位桿，所述罐體的內部設有浮球和密封圈，所述給水器主體的一側設有導流管，所述給水器主體的底端設有出水口，所述出水口的底端設有出水閥門。

在本實用新型提供的一種給水穩壓器的一種較佳實施例中，所述所述給水器主體的底端設有對稱的三個支撐腳。

在本實用新型提供的一種給水穩壓器的一種較佳實施例中，所述給水器主體的側面設有消聲盤。

在本實用新型提供的一種給水穩壓器的一種較佳實施例中，所述壓力測試表與壓力傳感器之間電性連接。

在本實用新型提供的一種給水穩壓器的一種較佳實施例中，所述導流管與進水口的內部均安裝有控制閥門。

與現有技術相比，本實用新型提供的一種給水穩壓器的有益效果是：該種給水穩壓器通過進水口和出水口分別實現了進水和排水，導流管能將水重新從下端引導上端，給水器主體內的空氣可以從通氣斷水閥排除，達到穩壓的目的，并且空氣濾清器能夠清潔空氣，通過壓力測試表和壓力傳感器能夠對罐體的壓力進行監控和保護，負壓消除器和無負壓調節器分別實現消除負壓和調整氣壓。

附圖說明

為了更清楚地說明本實用新型實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其它的附圖，其中：

圖1是本實用新型提供的結構示意圖；

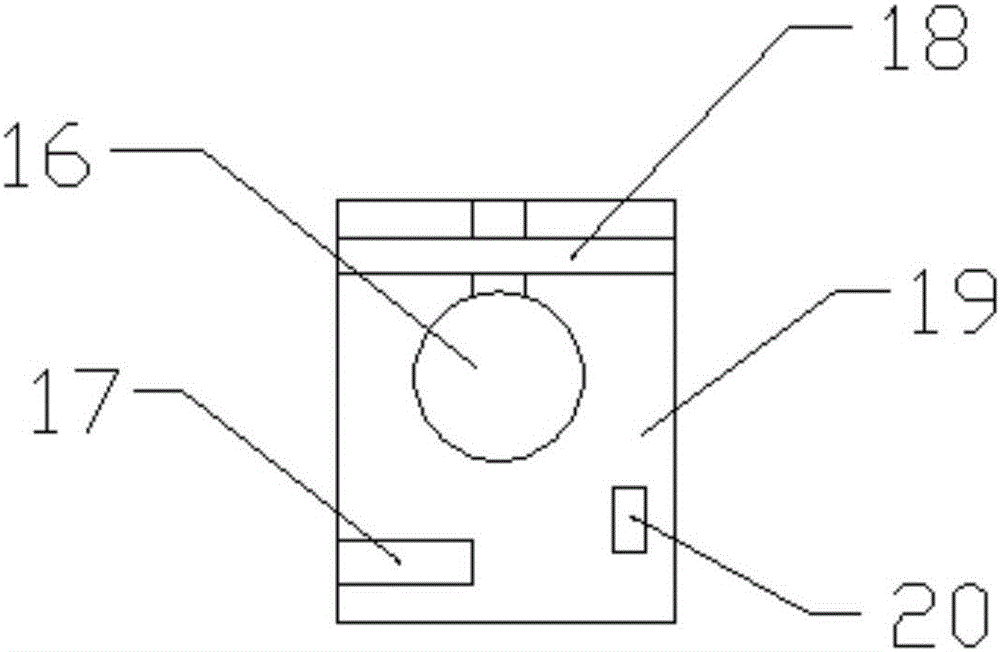

圖2是本實用新型提供的局部結構示意圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅是本實用新型的一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其它實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，是本實用新型提供的結構示意圖。

所述一種給水穩壓器，包括給水器主體12，其特征在于，所述給水器主體12的頂端設有保護蓋10和通氣斷水閥9，所述保護蓋10的頂端安裝有進水口7，所述通氣斷水閥9的頂端設有空氣濾清器8，所述給水器主體12的側面設有壓力測試表4、負壓消除器3和無負壓調節器11，所述給水器主體12的內部設有罐體19，所述罐體19的側面設有壓力傳感器20和限位桿17，所述罐體19的內部設有浮球16和密封圈18，所述給水器主體12的一側設有導流管2，所述給水器主體12的底端設有出水口14，所述出水口14的底端設有出水閥門15。

所述給水器主體12的底端設有對稱的三個支撐腳6，具有很好的支撐作用。

所述給水器主體12的側面設有消聲盤13，能夠盡可能的減小內部聲音。

所述壓力測試表4與壓力傳感器20之間電性連接，通過壓力測試表4很好的反應出壓力數據。

所述導流管2與進水口7的內部均安裝有控制閥門1，能夠控制水流的進出。

具體實施時，該種給水穩壓器通過打開控制閥門1，水從進水口7流入，流入罐體19，空氣通過通氣斷水閥9排除，并且空氣濾清器8能夠對空氣進行清潔，當罐體19內的水裝滿時，水將浮球16頂起，并與密封圈18貼合，多出來的水能夠通過導流管2從下端引導到上端，打開出水閥門15，水從出水口14流出，另外，壓力測試表4和壓力傳感器20能夠對罐體19的壓力起到監控和保護的作用，負壓消除器3和無負壓調節器11分別消除負壓和調整氣壓。

以上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書內容所作的等效結構或等效流程變換，或直接或間接運用在其它相關的技術領域，均同理包括在本實用新型的專利保護范圍之內。
