本實用新型涉及液壓機械控制設備技術領域，特別是一種挖掘機改造鉆機液壓先導控制系統。

背景技術：

挖掘機一直在向一機多用方面發展，特別是其控制系統要求方便、穩定。目前挖掘機在改造鉆機后，液壓控制系統不穩定，特別是改造后的控制系統結構空間大，布管繁瑣，且始終未能達到挖掘機模式和鉆機模式的合理切換，達不到快捷、方便、互鎖、安全的操作。

技術實現要素：

本實用新型的目的在于提供一種挖掘機改造鉆機液壓先導控制系統，該系統結構簡易，能夠?qū)崿F(xiàn)挖掘機模式和鉆機模式的合理切換，達到快捷、方便、互鎖、安全的操作。

為實現上述目的，本實用新型采用的技術方案如下：一種挖掘機改造鉆機液壓先導控制系統，包括挖掘機油源、切換電磁閥、鉆機斗桿油路、挖掘機動臂油路、手柄模塊、控制模塊、動作腳踏模塊；

所述的挖掘機改造鉆機包括挖掘機本體、挖掘機動臂和鉆機斗桿，所述的鉆機斗桿代替鏟斗，通過轉軸安裝于挖掘機動臂的最前端，能夠以轉軸的軸向為圓心轉動；

所述的控制模塊分別與切換電磁閥、手柄模塊、動作腳踏模塊電連接；

所述的切換電磁閥分別與挖掘機油源、鉆機斗桿油路、挖掘機動臂油路連接；

所述的手柄模塊設置油路切換模塊，當油路切換模塊啟動時，傳輸切換指令至控制模塊，通過控制模塊控制切換電磁閥切換挖掘機油源閥與鉆機斗桿油路、挖掘機動臂油路之間的連通或者關閉；

所述的手柄模塊、動作腳踏模塊通過控制模塊控制鉆機斗桿油路、挖掘機動臂油路的動作，進而控制整個設備的動作。

優選地，所述的手柄模塊包括左手柄和右手柄，左手柄和右手柄分別用于控制鉆機斗桿或挖掘機動臂的相應動作。

優選地，所述的動作腳踏模塊包括側擺腳踏閥和行走腳踏閥，所述的側擺腳踏閥與控制模塊電連接，用于控制鉆機在工作時的側擺動作；所述的行走腳踏閥與控制模塊電連接，用于控制鉆機在工作時的行走動作。

優選地，挖掘機改造鉆機液壓先導控制系統，還包括推進溢流閥，所述的推進溢流閥與鉆機油源連接，同時，推進溢流閥與控制模塊電連接，行走腳踏閥經過控制模塊，控制推進溢流閥開啟大小，控制推進油量供給，從而控制鉆機推進速度。

本實用新型的工作原理為：通過手柄模塊啟動油路切換模塊，切換指令傳輸至控制模塊，控制模塊控制切換電磁閥切換挖掘機油源閥與鉆機斗桿油路、挖掘機動臂油路之間的連通或者關閉；手柄模塊、動作腳踏模塊通過控制模塊控制鉆機斗桿油路、挖掘機動臂油路的動作，進而控制整個設備的動作。

本實用新型的有益效果：本實用新型主要通過切換電磁閥來實現鉆機斗桿油路和挖掘機動臂油路的切換，使操作更加快捷、方便、安全；另外本實用新型還設置了推進溢流閥，解決了推進速度調控的問題。

附圖說明

圖1為液壓先導控制系統結構示意圖

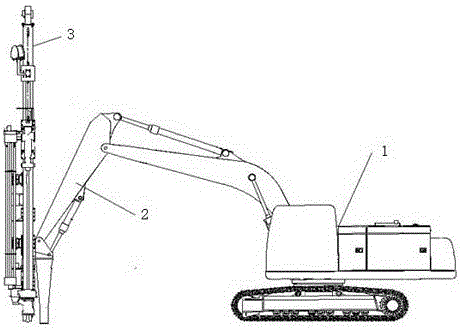

圖2為挖掘機改造鉆機結合示意圖

圖中：1-挖掘機本體；2-挖掘機動臂；3-鉆機斗桿。

具體實施方式

下面結合具體實施例和附圖詳細說明本實用新型。

實施例1

如圖1、2所示，一種挖掘機改造鉆機液壓先導控制系統，包括挖掘機油源、切換電磁閥、鉆機斗桿油路、挖掘機動臂油路、手柄模塊、控制模塊、動作腳踏模塊；

所述的挖掘機改造鉆機包括挖掘機本體1、挖掘機動臂2和鉆機斗桿3，所述的鉆機斗桿3代替鏟斗，通過轉軸安裝于挖掘機動臂2的最前端，能夠以轉軸的軸向為圓心轉動；

所述的控制模塊分別與切換電磁閥、手柄模塊、動作腳踏模塊電連接；

所述的切換電磁閥分別與挖掘機油源、鉆機斗桿油路、挖掘機動臂油路連接；

所述的手柄模塊設置油路切換模塊，當油路切換模塊啟動時，傳輸切換指令至控制模塊，通過控制模塊控制切換電磁閥切換挖掘機油源閥與鉆機斗桿油路、挖掘機動臂油路之間的連通或者關閉；

所述的手柄模塊、動作腳踏模塊通過控制模塊控制鉆機斗桿油路、挖掘機動臂油路的動作，進而控制整個設備的動作。

所述的手柄模塊包括左手柄和右手柄，左手柄和右手柄分別用于控制鉆機斗桿或挖掘機動臂的相應動作。

所述的動作腳踏模塊包括側擺腳踏閥和行走腳踏閥，所述的側擺腳踏閥與控制模塊電連接，用于控制鉆機在工作時的側擺動作；所述的行走腳踏閥與控制模塊電連接，用于控制鉆機在工作時的行走動作。

所述的挖掘機改造鉆機液壓先導控制系統，還包括推進溢流閥，所述的推進溢流閥與鉆機油源連接，同時，推進溢流閥與控制模塊電連接，行走腳踏閥經過控制模塊，控制推進溢流閥開啟大小，控制推進油量供給，從而控制鉆機推進速度。

本實用新型的工作原理為：通過手柄模塊啟動油路切換模塊，切換指令傳輸至控制模塊，控制模塊控制切換電磁閥切換挖掘機油源閥與鉆機斗桿油路、挖掘機動臂油路之間的連通或者關閉；手柄模塊、動作腳踏模塊通過控制模塊控制鉆機斗桿油路、挖掘機動臂油路的動作，進而控制整個設備的動作。
