本實用新型涉及水利工程領域，具體涉及一種可以快速部署安裝的充水式應急防洪堤壩。

背景技術：

洪澇災害每年給世界各國人民造成很大的損失，隨著氣候的變暖，這些問題還在加劇，洪澇災害給人民的生活、生產造成了很大的影響，并對人民和社會財產造成極大損失。一般洪水來都是大面積的，對于傳統的防洪堤采用人工堆砌砂袋的方式費時、費力；現有同類應急堤壩也存在拼裝程序繁瑣，效率低，壩體長度短，防水高度低，可靠性差等問題。

技術實現要素：

本實用新型根據現有技術的不足提供一種可快速安裝部署的充水式應急防洪堤壩，安裝效率高，壩體長度可根據需要調節。

本實用新型的技術方案：一種充水式應急防洪堤壩，包括充水囊滾輪、旋轉支撐桿、由充水囊構成的防水帶以及充水連接頭，所述充水囊滾輪的中心軸處連接防水帶的一端，防水帶的另一端連接充水連接頭，充水囊滾輪和充水連接頭將防水帶延伸開并向充水囊內充水用以形成壩體，所述旋轉支撐桿支撐充水囊滾輪的上下兩個圓盤面，充水囊滾輪將防水帶卷起進行收納，所述防水帶包括并排橫向設置的兩個壓緊充水囊以及并排豎向設置的多個擋水充水囊，壓緊充水囊充水后壓緊擋水充水囊的底部以保持擋水充水囊豎直。

所述充水囊滾輪的上下圓盤面上設置有用于安裝旋轉支撐桿的安裝孔，充水囊滾輪的中心軸上安裝有用于將充水囊滾輪固定在地面的固定裝置，充水囊滾輪上還開設有用于連接充水連接頭的卡緊槽。

所述旋轉支撐桿由上下兩個支撐桿通過螺紋連接，兩端配合連接上下圓盤面的安裝孔上，旋轉支撐桿中間安裝有方便卸裝旋轉支撐桿的把手。

所述防水帶的擋水充水囊上設置有用于防止擋水充水囊傾斜的緊固帶。

所述充水連接頭包括連接防水帶的本體以及用于連接充水囊滾輪的連接板，連接板插入到卡緊槽內，充水連接頭上還設置有用于與防水帶的壓緊充水囊和擋水充水囊相連通的充水口，充水口通過充水閥門向壓緊充水囊和擋水充水囊內充水，充水連接頭上還設置有用于進行壓緊充水囊和擋水充水囊排水的排水閥。

所述卡緊槽內設置有彈簧銷，所述連接板上開設有齒口，彈簧銷和齒口的配合使得卡緊槽和連接板連接穩固。

所述壓緊充水囊和擋水充水囊由柔性材料制作而成。

所述充水連接頭上還安裝有用以監測壓緊充水囊和擋水充水囊內水壓的水壓表。

本實用新型的技術效果：響應速度快，只需要將防水帶從充水囊滾輪上延展開來并向壓緊充水囊和擋水充水囊內充水即可組成擋水壩體，可以快速部署在江河、湖泊、田園沿線以及公路、鐵路、醫院、車庫、小區等的周邊，節省大量的人力物力，設置的充水連接頭可以將多個防水帶進行連接，便于根據實際需要調整防洪堤壩的長度，適應性強，十分適合在發生洪澇災害時進行應急防洪。

附圖說明

圖1是本實用新型防洪堤壩的正面結構示意圖；

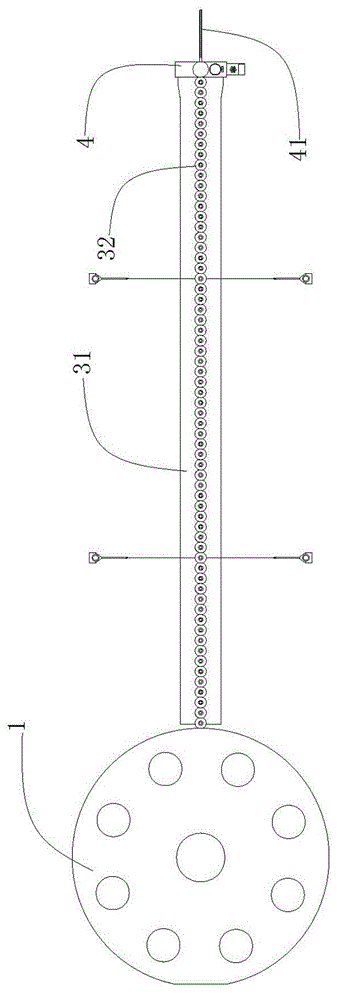

圖2是本實用新型防洪堤壩的俯視結構示意圖；

圖3是本實用新型充水囊滾輪側面結構示意圖；

圖4是本實用新型充水連接頭正面結構示意圖；

圖5是本實用新型充水連接頭俯視結構示意圖；

圖6是本實用新型防水帶安裝結構示意圖；

圖7是本實用新型充水囊滾輪截面結構示意圖。

圖中標號分別表示：1-充水囊滾輪，2-旋轉支撐桿，3-防水帶，4-充水連接頭，11-安裝孔，12-卡緊槽，13-固定裝置，21-齒輪，31-壓緊充水囊，32-擋水充水囊，41-連接板，42-充水口，43-充水閥門，44-排水閥。

具體實施方式

下面結合附圖對本實用新型進一步說明：

如圖1和圖2所示，一種充水式應急防洪堤壩，包括充水囊滾輪1、旋轉支撐桿2、由充水囊構成的防水帶3以及充水連接頭4，所述充水囊滾輪1的中心軸處連接防水帶3的一端，防水帶3的另一端連接充水連接頭4，充水囊滾輪1和充水連接頭4將防水帶3延伸開并向充水囊內充水用以形成壩體，所述旋轉支撐桿2支撐充水囊滾輪1的上下兩個圓盤面，充水囊滾輪1將防水帶3卷起進行收納，所述防水帶3包括并排橫向設置的兩個壓緊充水囊31以及并排豎向設置的多個擋水充水囊32，壓緊充水囊31充水后壓緊擋水充水囊32的底部以保持擋水充水囊32豎直。

如圖3和圖7所示，充水囊滾輪1的上下圓盤面上設置有用于安裝旋轉支撐桿2的安裝孔11，充水囊滾輪1的中心軸上安裝有用于將充水囊滾輪1固定在地面的固定裝置13，充水囊滾輪1上還開設有用于連接充水連接頭4的卡緊槽12。所述旋轉支撐桿2由上下兩個支撐桿通過螺紋連接，兩端配合連接上下圓盤面的安裝孔11上，旋轉支撐桿2中間安裝有方便卸裝旋轉支撐桿的把手21。

如圖4和圖5所示，充水連接頭4包括連接防水帶3的本體以及用于連接充水囊滾輪1的連接板41，連接板41插入到卡緊槽12內，充水連接頭4上還設置有用于與防水帶3的壓緊充水囊31和擋水充水囊32相連通的充水口42，充水口42通過充水閥門43向壓緊充水囊31和擋水充水囊32內充水，充水連接頭4上還設置有用于進行壓緊充水囊31和擋水充水囊32排水的排水閥44。

卡緊槽12內設置有彈簧銷，所述連接板41上開設有齒口，彈簧銷和齒口的配合使得卡緊槽12和連接板41連接穩固。

如圖6所示，防水帶3的擋水充水囊32上設置有用于防止擋水充水囊32傾斜的緊固帶33。

為了使得防水帶便于收納，壓緊充水囊31和擋水充水囊32由柔性材料制作而成。

為了保證壩體安全，充水連接頭4上還安裝有用以監測壓緊充水囊31和擋水充水囊32內水壓的水壓表。

在需要進行應急防洪的時候，將收卷在充水囊滾輪上的防水帶扯開來，將充水囊滾輪的固定裝置通過螺絲釘或者錨固定在地基上，從而將充水囊滾輪固定，防水帶靠近充水囊滾輪的一端固定，防水帶另一端的充水連接頭根據防洪需要連接下一個充水囊滾輪或者直接固定在地基上，通過充水囊滾輪和充水連接頭將防水帶兩端固定，從充水連接頭的充水閥門中向防水帶的壓緊充水囊和擋水充水囊內充水，在充滿水后壓緊充水囊壓緊擋水充水囊的下端，確保擋水充水囊豎直穩定的進行阻擋洪水，為了保證擋水充水囊的穩定，還設置有緊固帶，緊固帶一端固定在擋水充水囊上，另一端錨固在地基上防止擋水充水囊傾斜。由于充水連接頭和卡緊槽的設計，需要長距離進行防洪的時候，可以將多個防水帶進行連接起來，實用起來十分的方便，而且實用性更強。在完成防洪之后，通過排水閥將壓緊充水囊和擋水充水囊內的水完全排出，然后將防水帶可以收卷到充水囊滾輪上進行收納存放，可以有效的減少應急防洪堤壩占用的空間，收納運輸起來十分的方便。

本實用新型的一種充水式應急防洪堤壩，響應速度快，只需要將防水帶從充水囊滾輪上延展開來并向壓緊充水囊和擋水充水囊內充水即可組成擋水壩體，可以快速部署在江河、湖泊、田園沿線以及公路、鐵路、醫院、車庫、小區等的周邊，節省大量的人力物力，設置的充水連接頭可以將多個防水帶進行連接，便于根據實際需要調整防洪堤壩的長度，適應性強，十分適合在發生洪澇災害時進行應急防洪。
