本實用新型屬于礦山尾礦庫排水裝置領域，尤其涉及一種用于含有FeS₂的鐵礦的尾礦壩排水裝置。

背景技術：

尾礦庫是礦山生產的重要設施，尾礦庫壩體的安全穩定直接影響生產，危及下游居民人身和財產安全。浸潤線埋深是尾礦庫壩體的安全穩定性能的重要技術指標之一，其埋深應大于尾礦庫的設計數值。由于尾礦庫生產過程中尾砂沉積規律復雜及后期筑壩等因素影響，壩體局部浸潤線有時不能達到設計要求。為此，通常采用輻射井或水平排滲技術實現壩體無動力降水。現在對于入選原礦為含有FeS₂的鐵礦經選別產生尾礦而堆存的尾礦庫，其尾礦壩導出的滲水中會含有一定量的Fe²⁺。采用尾礦壩排水管道，導出的滲水直接流入排水溝，尾礦壩排水管道出水口直接暴露在陽光、大氣中。存在缺陷是，導出的滲水中的Fe²⁺，在尾礦壩排水管道出水口處的富氧、陽光、溫度的作用下，產生如下化學反應：

O₂+H₂O+Fe²⁺→Fe(OH)₃

Fe²⁺迅速氧化成為Fe³⁺，產生氫氧化鐵絮狀沉淀物，亦即是垢的主要化學成份，沉淀物附著在尾礦壩排水管道出水口內壁，隨著時間的推移慢慢堆積，越來越多，最終堵塞管道，無法確保排水通暢，嚴重影響壩體的安全穩定；尾礦庫排水管道結垢，需要及時進行人工清除，費工費時成本增高。

技術實現要素：

為克服現有技術的不足，本實用新型的目的是提供一種尾礦壩排水管道出口防結垢裝置，結構簡單，安裝方便，巧妙地解決出水口易堵的難題，確保尾礦壩體排水通暢，使浸潤線滿足設計要求，確保尾礦壩體的安全穩定性。

為實現上述目的，本實用新型采用如下技術方案，尾礦壩排水管道出口防結垢裝置，包括尾礦壩排水管道、排水明溝和壩體排水溝，其特點是該裝置包括防結垢水池、連接管和排污管；所述的尾礦壩排水管道設進水閥門和法蘭；所述的防結垢水池壁面上預留進水口、排污口和溢水口，進水口、排污口分別安裝連接管和排污管且進水口、排污口孔徑與連接管和排污管外徑相配合；所述的連接管與尾礦壩排水管道法蘭連接；所述的排污口設在防結垢水池底部，排污口上方設溢水口；所述的排污管和溢水口通過排水明溝與尾礦壩壩體排水溝相連。

本實用新型進一步改進，所述的連接管深入防結垢水池內且管口頂部標高低于溢水口底部標高。

本實用新型進一步改進，所述的排污管管徑小于連接管管徑，排污管上設排污閥。

本實用新型進一步改進，所述的溢水口選用矩形斷面結構，防結垢水池高度為H，連接管直徑為D，溢水口長為A、高為B，有如下數量關系：H＞6D，A＞4D，B＞2D，A:B＝2:1。

本實用新型進一步改進，所述的防結垢水池上設有自來水管道，用于水池的排污清洗。

使用時，尾礦壩導出的滲水通過尾礦庫排水管連接的連接管導入防結垢水池，隨著水位的上升連接管淹沒在水中，最終通過溢水口排出，阻隔Fe²⁺與氧接觸發生化學反應，防止垢的生成；使用排污管定期清理防結垢水池中沉積的雜物。

與現有技術相比，本實用新型的優點是結構簡單，安裝方便，通過尾礦壩排水管道出口防結垢裝置巧妙地解決出水口易堵的難題，確保尾礦壩體排水通暢，達到有效降水的效果，使浸潤線滿足設計要求，從而確保尾礦壩體的安全穩定性，具有明顯的安全效益。

附圖說明

為了更清楚地說明本實用新型實施例的技術方案，下面將對本實施例中所需要使用的附圖作簡單地介紹，顯而易見地，對本領域普通技術人員而言，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

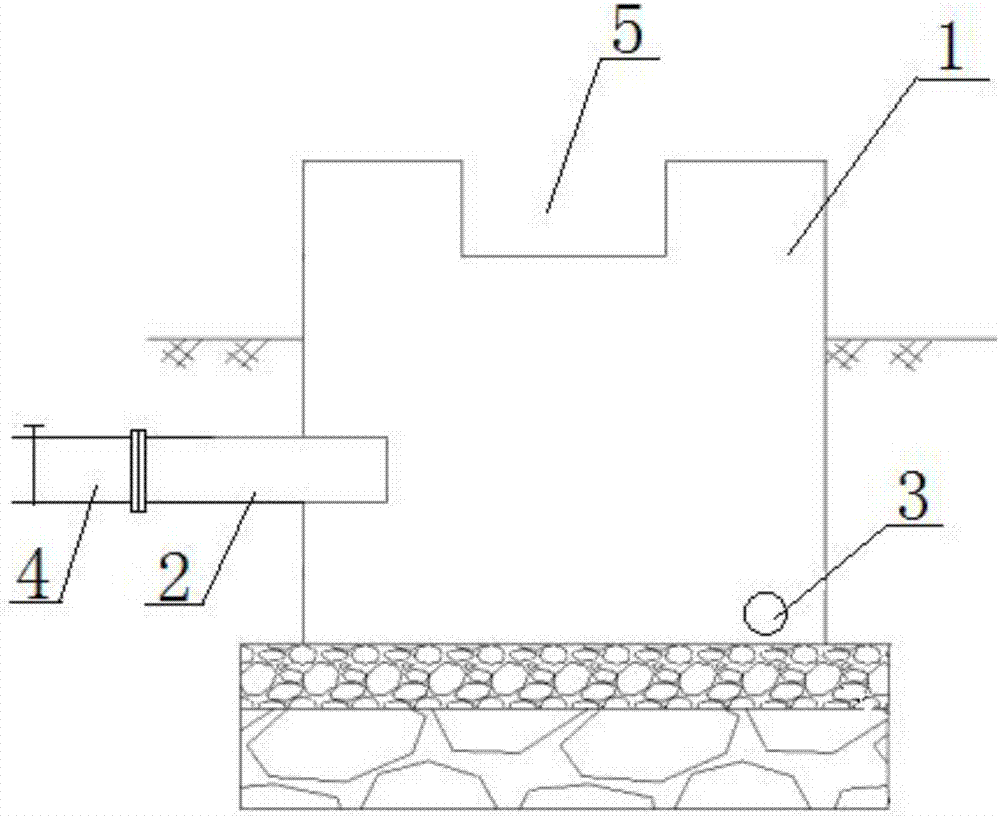

圖1是實施例1之尾礦壩排水管道出口防結垢裝置結構示意圖。

圖2是實施例2之尾礦壩排水管道出口防結垢裝置結構示意圖。

圖中：1、防結垢水池 2、連接管 3、排污管 道4、尾礦壩排水管道 5、溢水口。

具體實施方式

下面對照附圖，通過對實施例的描述，本實用新型的具體實施方式如所涉及的各構件的形狀、構造、各部分之間的相互位置及連接關系、各部分的作用及工作原理、制造工藝及操作使用方法等，作進一步詳細的說明，以幫助本領域技術人員對本實用新型的發明構思、技術方案有更完整、準確和深入的理解。

尾礦壩排水管道出口防結垢裝置，包括尾礦壩排水管道4、排水明溝和壩體排水溝，其特點是該裝置包括防結垢水池1、連接管2和排污管3；尾礦壩排水管道4設進水閥門和法蘭；防結垢水池壁面上預留進水口、排污口和溢水口5，進水口、排污口分別安裝連接管2和排污管3且進水口、排污口與連接管2和排污管3外徑相配合；連接管2與尾礦壩排水管道4法蘭連接；排污口設在防結垢水池底部，排污口上方設溢水口5；排污管3和溢水口5通過排水明溝與尾礦壩壩體排水溝相連。

進一步地，連接管2深入防結垢水池1內且管口頂部標高低于溢水口5底部標高。

進一步地，排污管3管徑小于連接管2管徑，排污管3上設排污閥。

進一步地，溢水口5選用矩形斷面結構，防結垢水池1高度為H，防結垢水池1連接管直徑為D，溢水口長為A、高為B，有如下數量關系：H＞6D，A＞4D，B＞2D，A:B＝2:1。

進一步地，防結垢水池1上設有自來水管道，用于水池的排污清洗。

實施例1

尾礦壩排水管道出口防結垢裝置的防結垢水池1為用薄鋼板焊成，預留防結垢水池進水口、排污口兩個圓孔，孔徑略大于連接管2和排污管3外徑，便于管與防結垢水池1焊接相連，預留長方形溢水口5；排污口設在防結垢水池1底部，排污口上方設溢水口5，溢水口5和排污管3通過排水明溝與尾礦壩壩體排水溝相連。

進一步地，連接管2選用與尾礦壩排水管道4相同管徑的鋼管，長度300厘米～500厘米，與尾礦壩排水管道4法蘭連接。

進一步地，連接管2深入防結垢水池1內且管口頂部標高低于溢水口5底部標高。

進一步地，排污管3選用鋼管，管徑小于連接管2管徑，長度300厘米與防結垢水池1通過焊接相連。

進一步地，溢水口5選用長方形斷面結構，防結垢水池1高度為H，連接管直徑為D，溢水口5長為A、寬為B，有如下數量關系：H＞6D，A＞4D，B＞2D，A:B＝2:1。

進一步地，防結垢水池1上設有自來水管道，用于水池的排污清洗。

實施例2

尾礦壩排水管道出口防結垢裝置的防結垢水池1為在尾礦壩出水口處建造的混凝土防結垢水池，長*寬*高為1米*1米*1.5米；防結垢水池1壁面上預留進水口、排污口和溢水口；進水口、排污口分別安裝連接管2和排污管3且進水口、排污口與連接管2和排污管3外徑相配合；排污口設在防結垢水池1底部，溢水口5設在排污口上方，溢水口5長*高為400*200，排污管3和溢水口5通過排水明溝與尾礦壩壩體排水溝相連。

進一步地，連接管2與尾礦壩排水管道4法蘭連接。

進一步地，連接管2深入防結垢水池1內且管口頂部標高低于溢水口5底部標高。

進一步地，排污管3管徑小于連接管2管徑，排污管3上設排污閥

進一步地，防結垢水池1上設有自來水管道，用于水池的排污清洗。

使用時，尾礦壩導出的滲水通過尾礦庫排水管道4連接的連接管2導入防結垢水池1，隨著水位的上升連接管2淹沒在水中，最終通過溢水口5排出，阻隔Fe²⁺與氧接觸發生化學反應，防止垢的生成；使用排污管3定期清理防結垢水池1中沉積的雜物。
